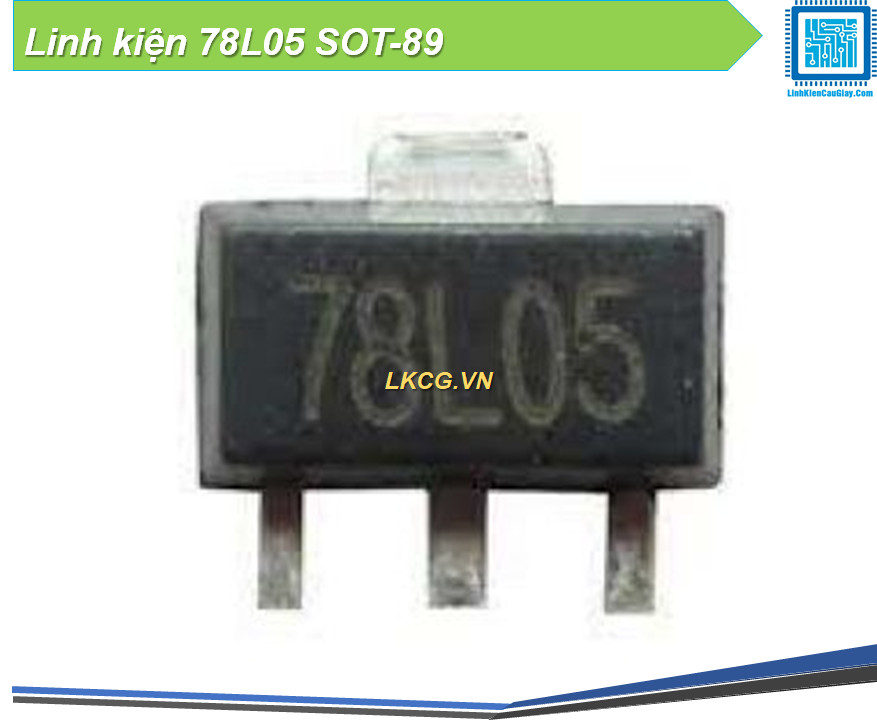

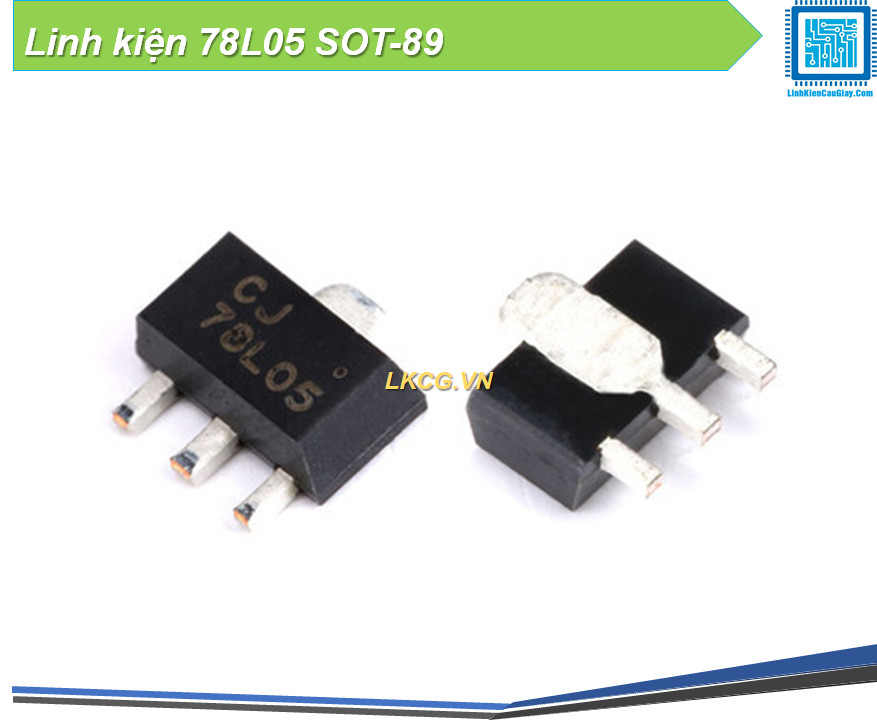

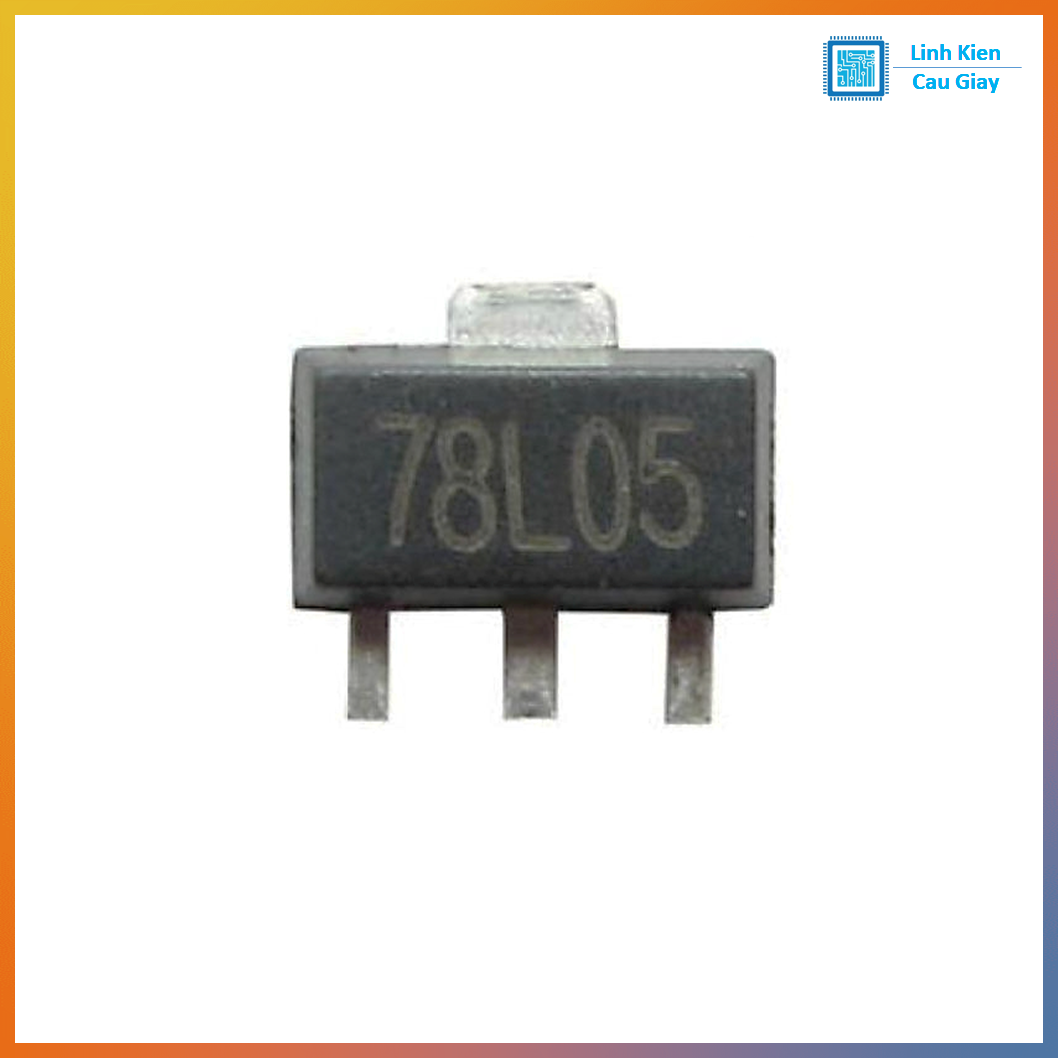

IC ổn áp 5V 78L05 SOT-89 (7805 SMD, 100mA)

Mô tả sản phẩm

78L05 SOT-89 là IC ổn áp tuyến tính 5V loại nhỏ gọn, chuyên dùng tạo nguồn +5V ổn định cho mạch điện tử, cảm biến, IC logic, module điều khiển… Đóng gói SOT-89 (dán SMD) giúp mạch gọn, dễ bố trí trên PCB, tản nhiệt tốt hơn SOT-23 nhưng vẫn rất nhỏ. Chỉ cần cấp nguồn vào cao hơn 5V và lắp đúng tụ lọc ngõ vào/ra là IC chạy ổn định, phù hợp cấp nguồn 5V cho tải nhỏ–vừa trong các thiết bị DIY, robot, đồ điện tử dân dụng.

78L05 là ổn áp tuyến tính 5V dạng 3 chân. Phiên bản SOT-89 phù hợp PCB SMD gọn, cấp nguồn 5V “sạch” cho mạch số/analog tải nhỏ. Vì là tuyến tính nên IC sẽ tỏa nhiệt theo công suất: P ≈ (Vin − 5V) × I tải; nếu Vin cao (12V) và tải lớn, IC có thể nóng nhanh → nên giảm tải hoặc hạ Vin trước.

Ứng dụng

Nguồn 5V cho cảm biến, module nhỏ, IC logic TTL/CMOS
Nguồn phụ 5V trên bo mạch (on-board regulator) cho robot/DIY
Ổn áp cục bộ sau nguồn xung để giảm nhiễu cho phần mạch nhạy

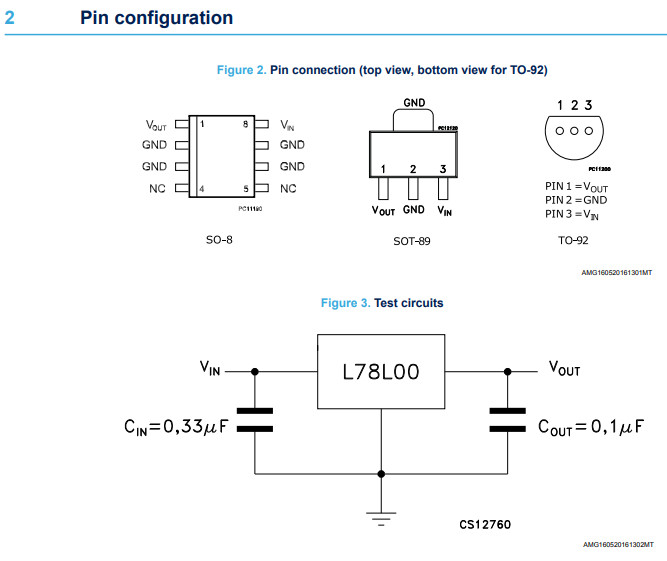

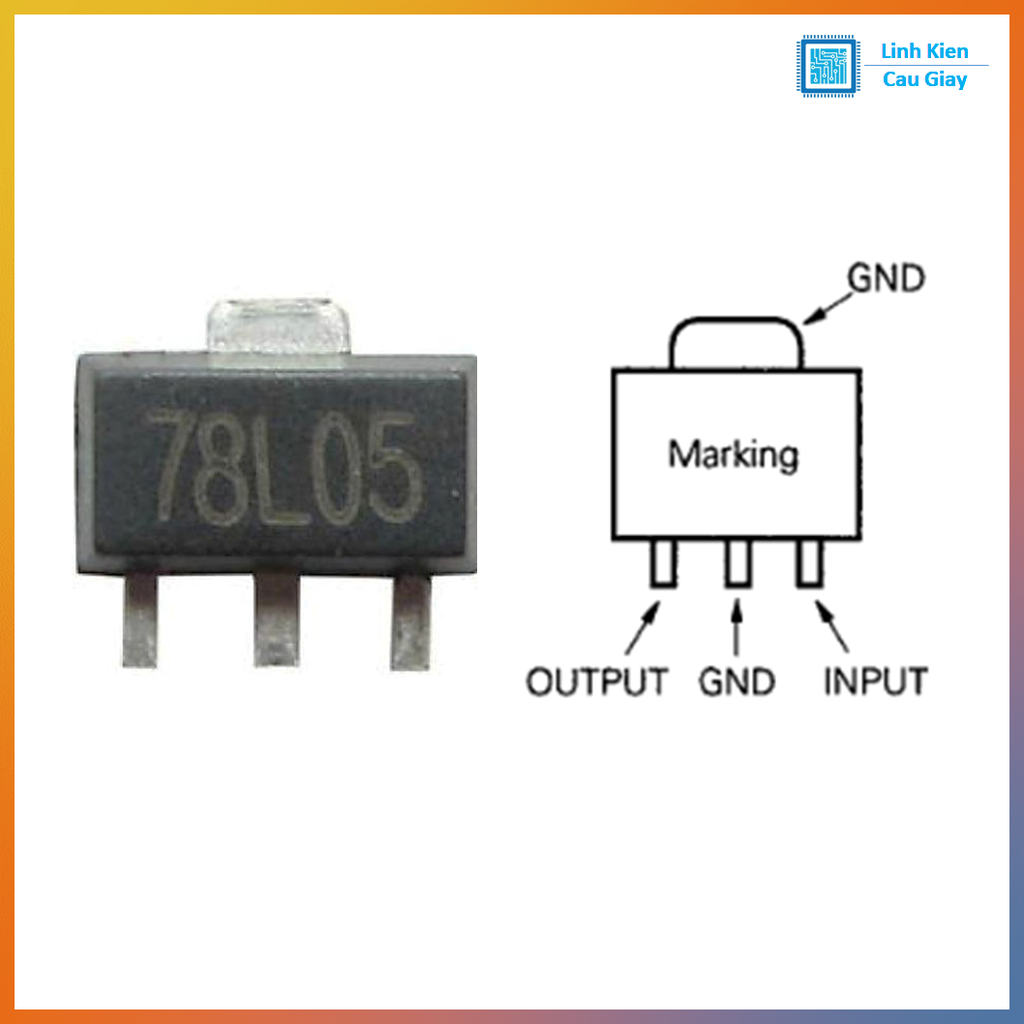

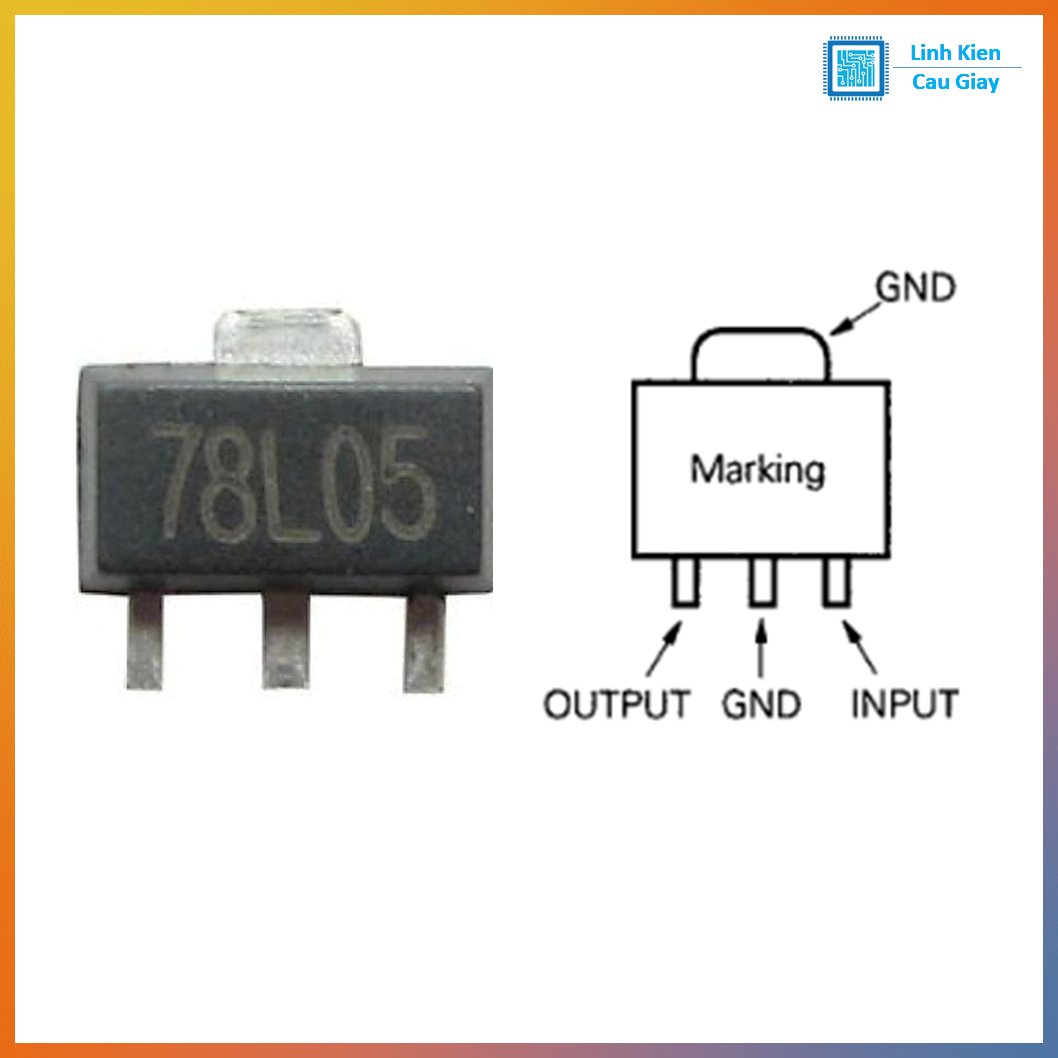

Sơ đồ chân

Pin 1: VOUT (ra 5V)
Pin 2: GND
Pin 3: VIN (vào)

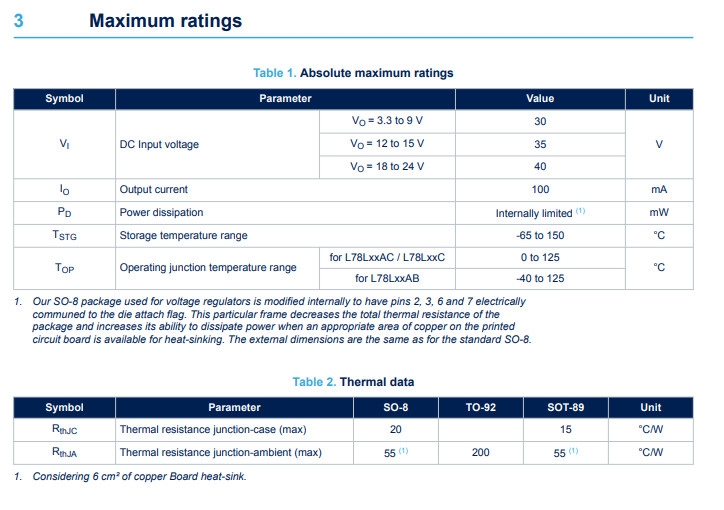

Thông số kĩ thuật

Điện áp ngõ ra: +5V cố định
Dòng tải: thường dùng khoảng 100mA (tuỳ nhiệt độ và tản nhiệt PCB)
Điện áp vào: cần cao hơn 5V một khoảng (dropout ~1.7V tham khảo với dòng 78L05)
Đóng gói: SOT-89 (SMD)

Hướng dẫn sử dụng

Kết nối cơ bản: VIN → IC → VOUT = 5V, GND nối mass

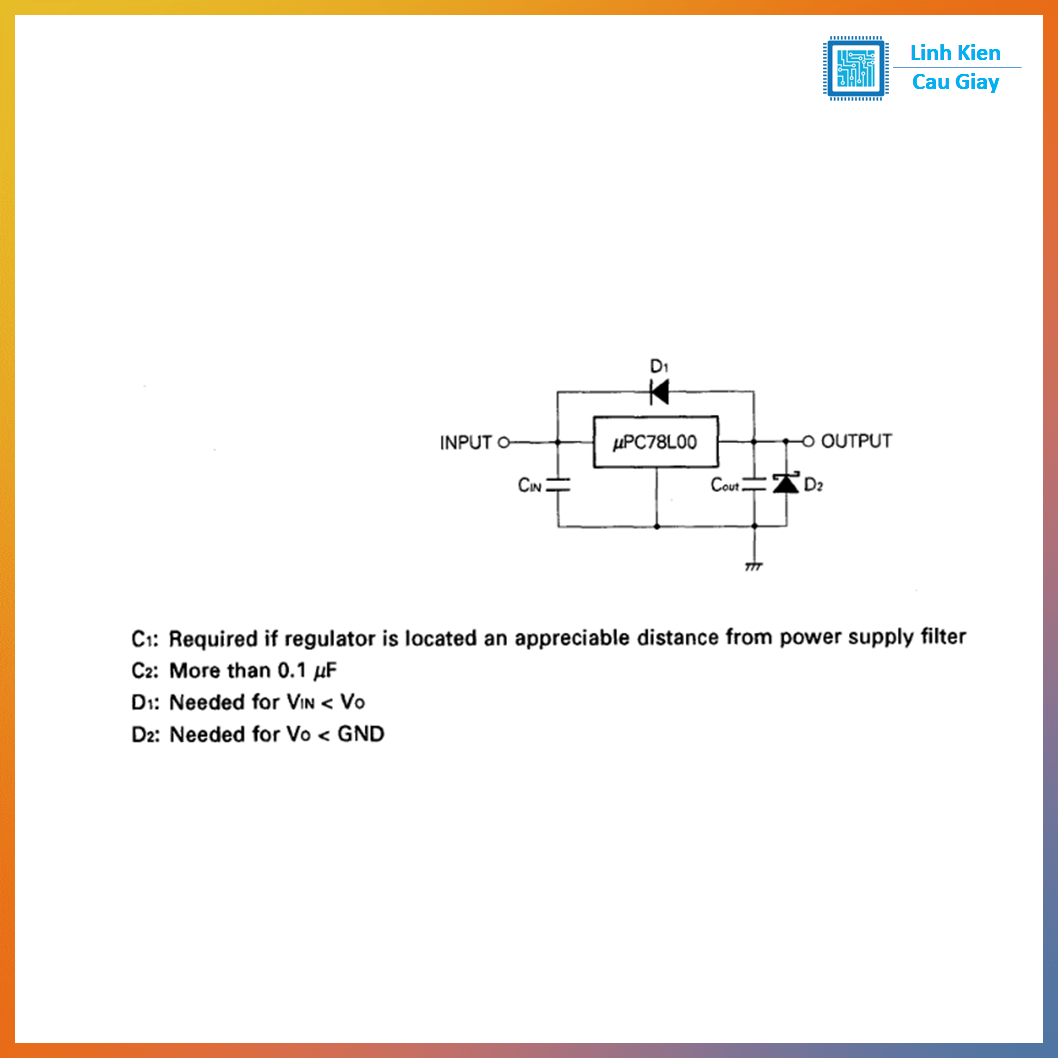

Tụ lọc khuyến nghị (đặt sát chân IC)
CIN: 0.33µF (có thể kèm 4.7–10µF nếu nguồn vào nhiễu)
COUT: 0.1µF (có thể kèm 4.7–10µF nếu tải thay đổi nhanh)
Mẹo chạy mát
Nếu Vin = 12V, nên giữ tải nhỏ (vài chục mA) hoặc hạ Vin xuống 7–9V trước để IC mát và bền hơn.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
