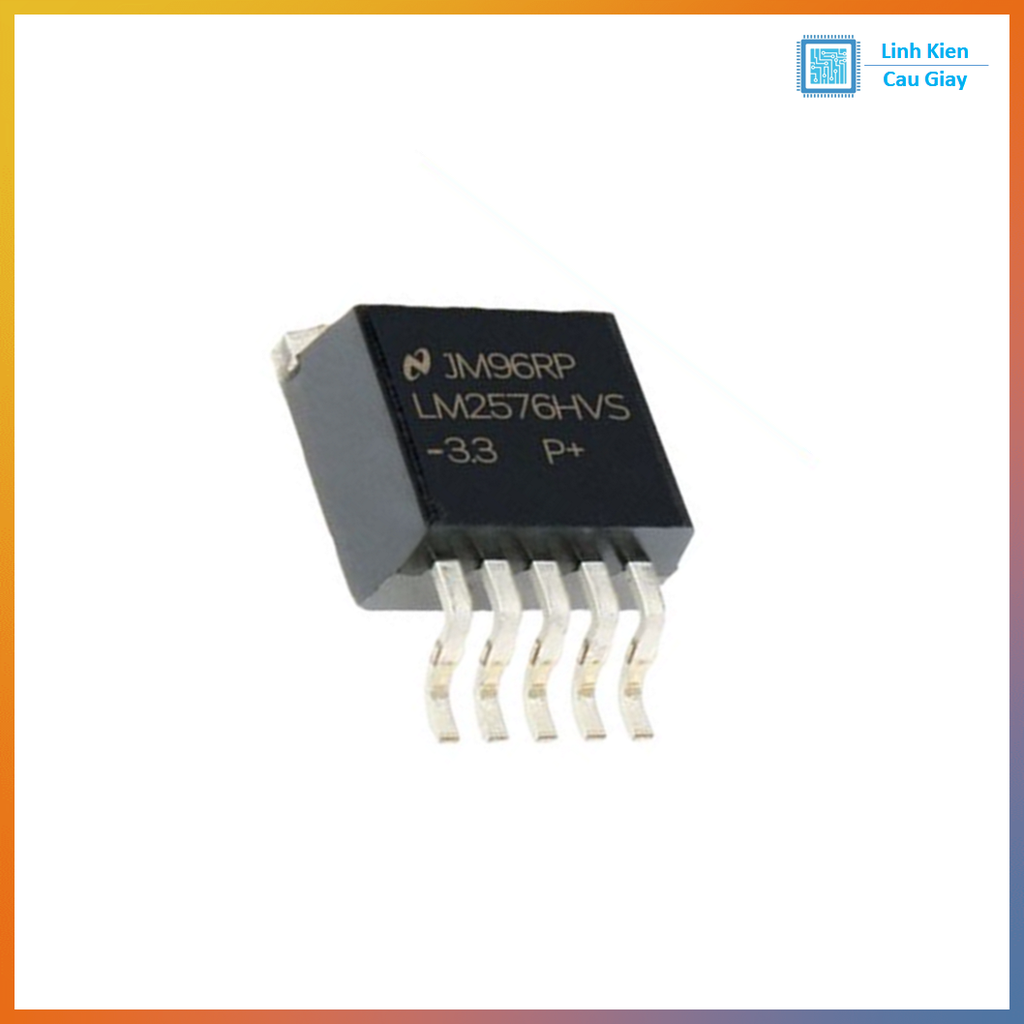

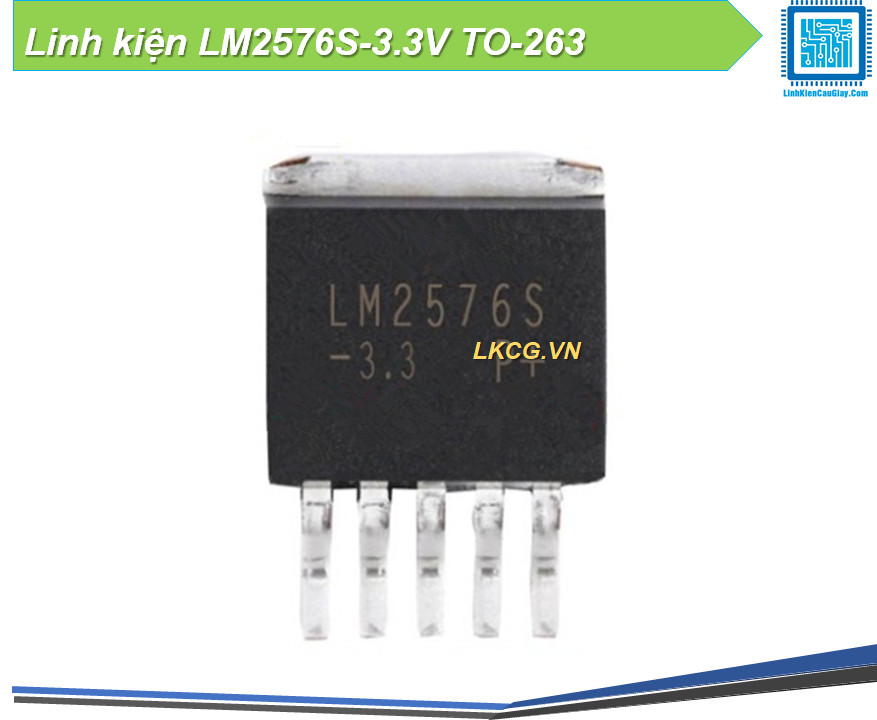

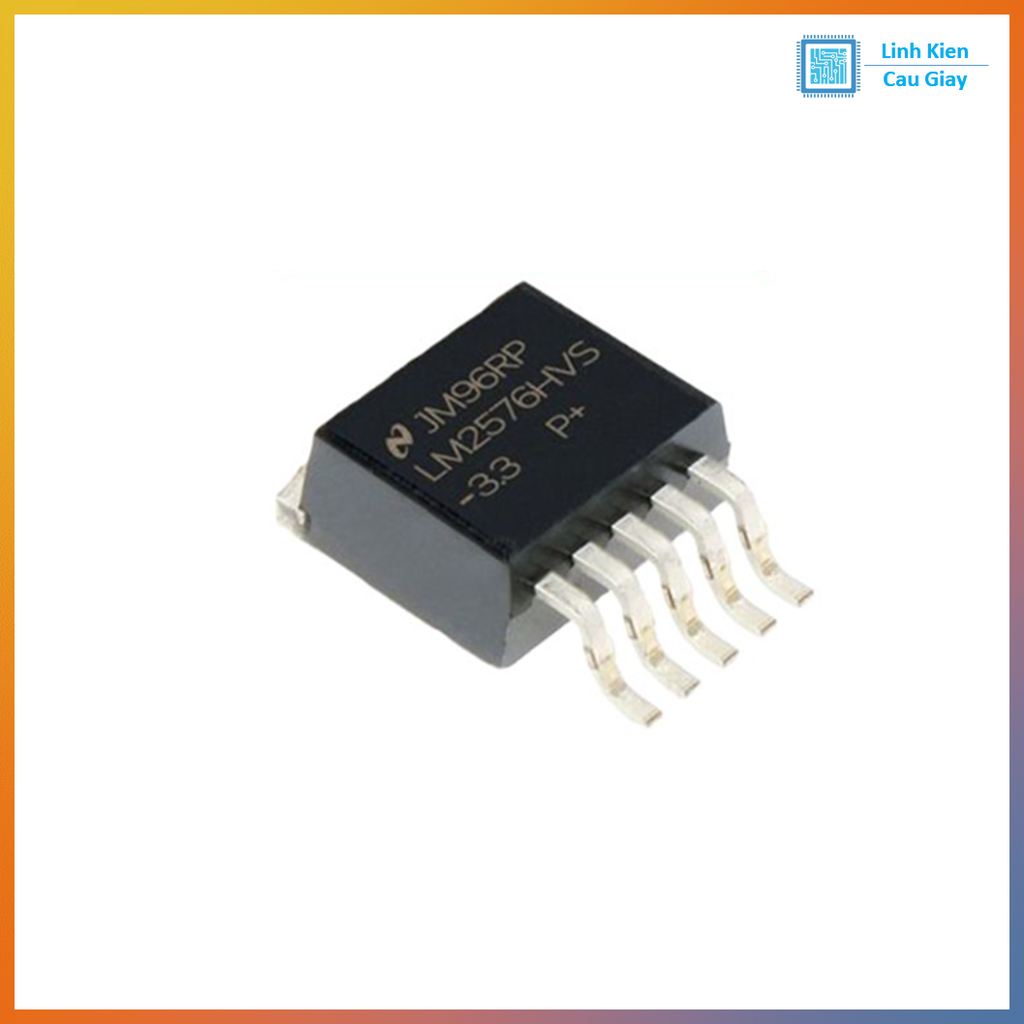

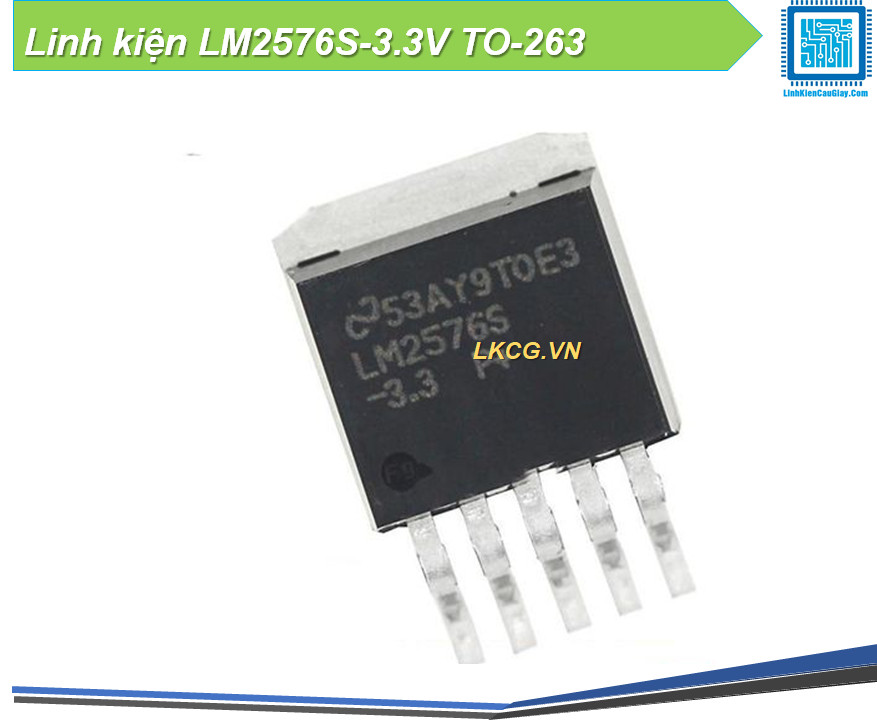

IC nguồn xung hạ áp LM2576S-3.3V 3A TO-263 (D2PAK)

Mô tả sản phẩm

LM2576S-3.3V TO-263 (D2PAK) là IC nguồn xung hạ áp DC-DC dạng Buck cho ra 3.3V cố định, dòng tải lớn đến 3A, phù hợp làm nguồn 3.3V từ 7–12–24V cho Arduino/ESP32, cảm biến, relay, LED, thiết bị công nghiệp. Dòng LM2576 nổi tiếng dễ chạy, linh kiện ngoài ít (cuộn cảm + diode Schottky + tụ), hiệu suất cao hơn ổn áp tuyến tính và ít nóng hơn khi tải lớn.

LM2576S-3.3V là IC DC-DC buck tạo điện áp 3.3V ổn định từ nguồn DC cao hơn. Dùng cho mạch cần dòng lớn (tới 3A tùy thiết kế tản nhiệt và linh kiện ngoài). Gói TO-263 có bản tản nhiệt lớn giúp lắp SMD chắc chắn, chịu tải tốt hơn.

Ứng dụng

Nguồn 3.3V từ 12V/24V cho Arduino, ESP32, STM32, module RF, cảm biến
Nguồn 3.3V cho relay, van điện, thiết bị IoT, router/modem mini
Nguồn 3.3V trong tủ điện, máy CNC, máy in 3D, dự án DIY cần dòng cao

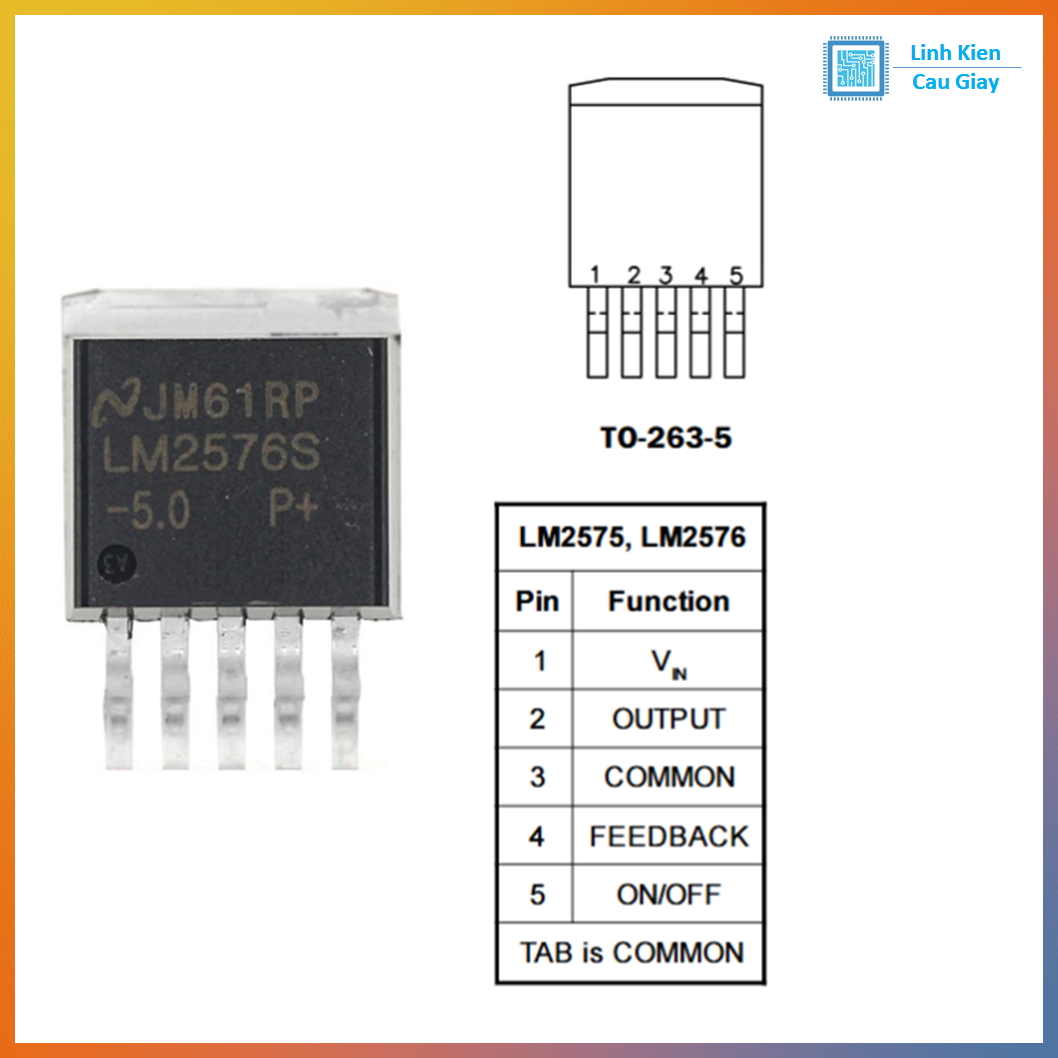

Sơ đồ chân

Nhìn mặt chữ, chân hướng xuống (thứ tự 1 → 5):
Chân 1: VIN (nguồn vào)
Chân 2: OUT/SW (chân chuyển mạch ra cuộn cảm/diode)
Chân 3: GND (mass)
Chân 4: FB (feedback hồi tiếp)
Chân 5: ON/OFF (Enable/Shutdown)
Tab/lưng tản nhiệt: thường nối GND (mass)

Thông số kĩ thuật

Điện áp ra: 3.3V cố định
Dòng tải: tối đa 3A (phụ thuộc cuộn cảm, diode, tụ và tản nhiệt)
Dải điện áp vào: thường dùng tốt với 7V đến 40V (tùy thiết kế)
Tần số chuyển mạch: khoảng 52kHz
Hiệu suất: cao hơn ổn áp tuyến tính, giảm nóng khi hạ từ 12V/24V xuống 3.3V

Hướng dẫn sử dụng

Mạch chuẩn: VIN → tụ lọc đầu vào → IC → OUT/SW → cuộn cảm → VOUT 3.3V; diode Schottky từ OUT/SW về GND; tụ lọc ở VOUT
Chọn diode Schottky dòng đủ lớn (tối thiểu 3A), loại phổ biến: 1N5822, SS34/SS54 (tùy dòng)
Cuộn cảm chọn theo dòng tải (thường cỡ 100µH là phổ biến cho 3.3V, nhưng nên theo mạch mẫu/datasheet để tối ưu)
Tụ đầu vào/ra nên ESR thấp, đặt sát chân IC để giảm nhiễu và sụt áp
Lưu ý layout: vòng dòng xung (IC–diode–tụ–GND) càng ngắn càng tốt để đỡ nóng và ít nhiễu

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
