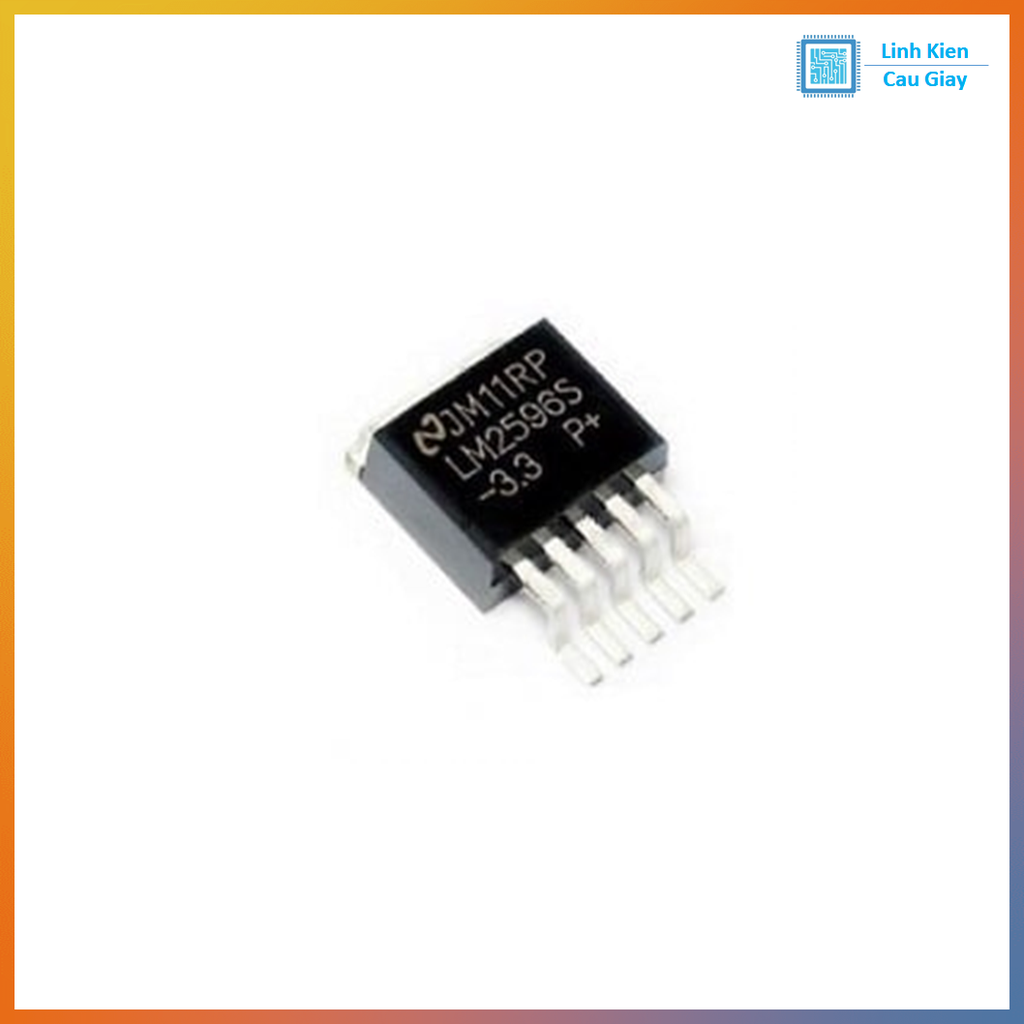

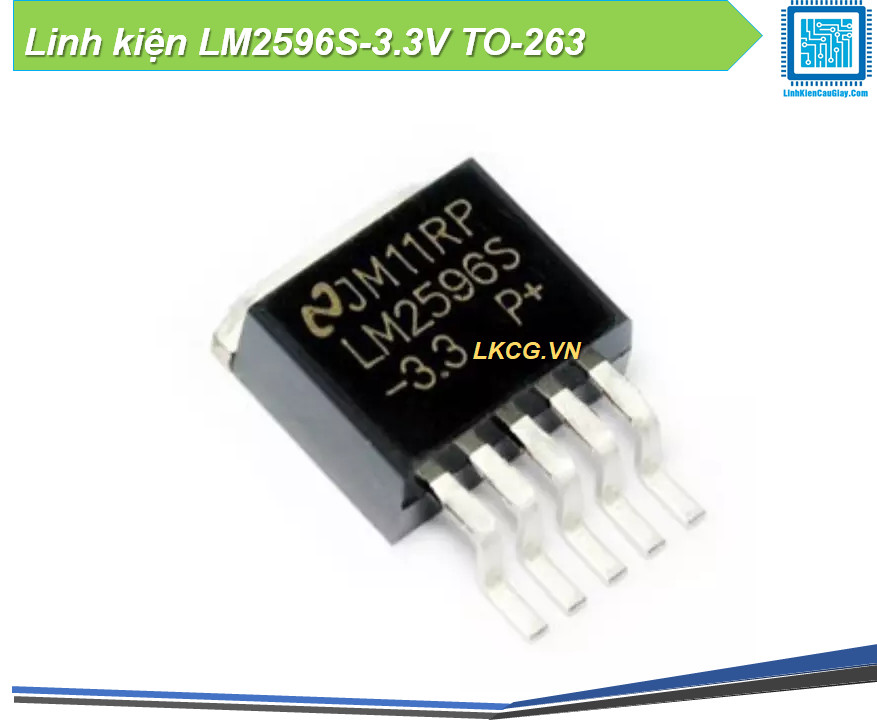

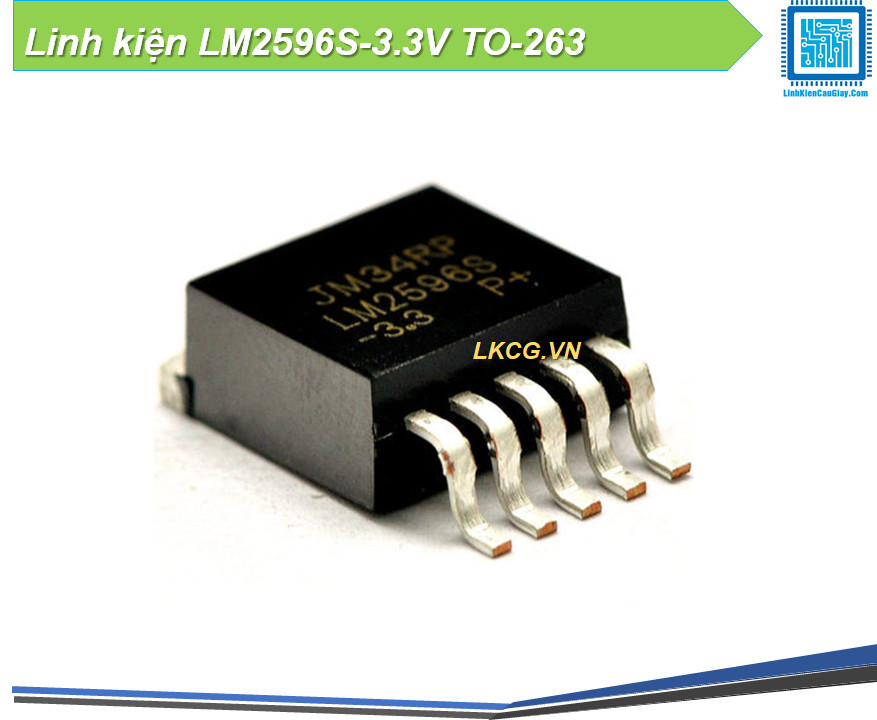

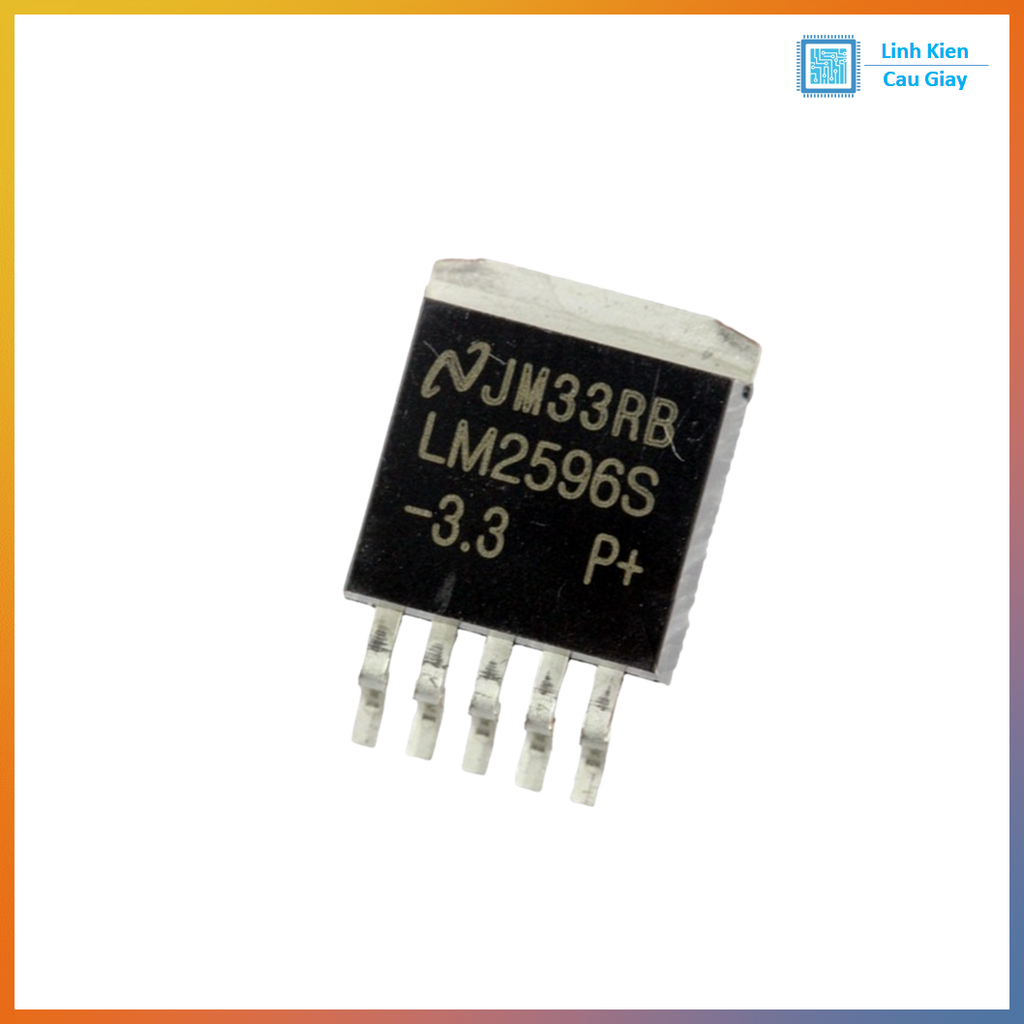

C nguồn xung hạ áp 3.3V LM2596S-3.3V TO-263 (D2PAK)

Mô tả sản phẩm

LM2596S-3.3V TO-263 là IC nguồn xung buck (giảm áp) 3.3V dòng tải lớn, phù hợp các mạch cần 3.3V ổn định từ nguồn 5V/12V/24V. Linh kiện dạng TO-263 (D2PAK, SMD công suất) giúp tản nhiệt tốt, dễ hàn lên PCB. IC tích hợp điều khiển PWM, bảo vệ quá dòng và quá nhiệt, dùng nhiều trong mạch hạ áp 12V xuống 3.3V, nguồn cho ESP32/STM32, cảm biến 3.3V, module RF/WiFi, thiết bị công nghiệp và DIY. Kết hợp cuộn cảm + diode Schottky + tụ lọc đúng chuẩn, LM2596S-3.3V cho nguồn 3.3V ổn định, nhiễu thấp và hiệu suất cao.

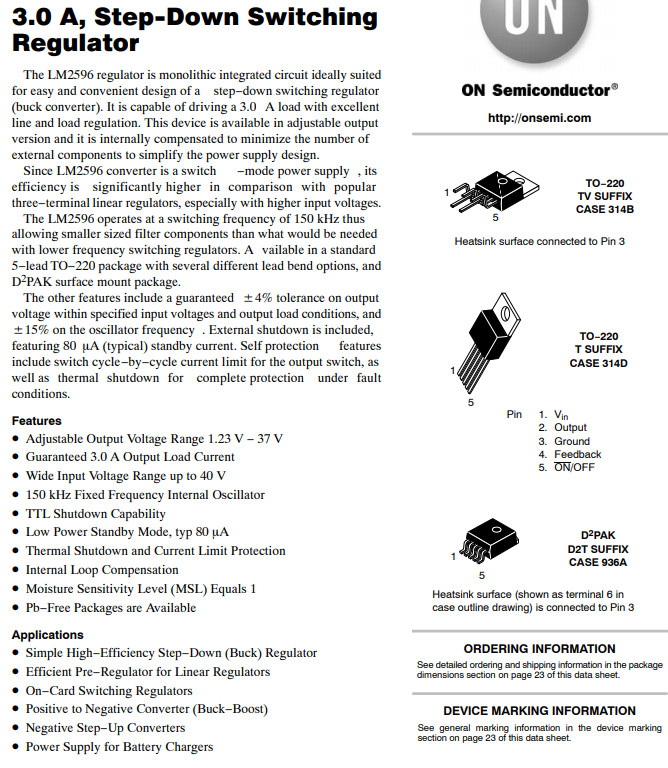

IC LM2596S-3.3V là bộ ổn áp xung dạng buck cho ra điện áp cố định 3.3V, chịu tải dòng lớn (phổ biến dùng làm nguồn 3.3V cho mạch số). Dạng vỏ TO-263 SMD tối ưu tản nhiệt, phù hợp thiết kế nguồn gọn nhẹ. Khi thiết kế đúng mạch ngoại vi, IC hoạt động ổn định, hiệu suất cao hơn nhiều so với ổn áp tuyến tính (7803/AMS1117) khi hạ từ 12V/24V xuống 3.3V.

Ứng dụng

Nguồn 3.3V cho ESP32, ESP8266, STM32, NRF24L01, LoRa, GPS, cảm biến 3.3V
Mạch hạ áp 5V/9V/12V/24V xuống 3.3V cho thiết bị nhúng, IoT
Nguồn phụ cho bo mạch công nghiệp, điều khiển, module relay, HMI
DIY: xe robot, máy CNC mini, LED controller, bộ chuyển nguồn trong hộp dự án

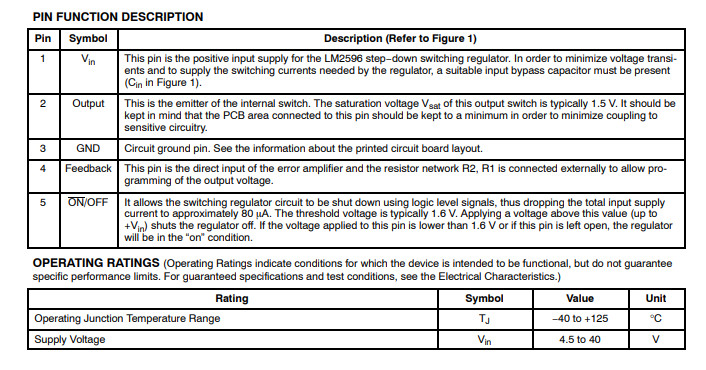

Sơ đồ chân

1. LM2596S-3.3V (TO-263-5) thường có 5 chân:

1. VIN: Ngõ vào nguồn DC

2. OUTPUT (SW): Chân chuyển mạch ra cuộn cảm/diode (không phải 3.3V trực tiếp)

3. GND: Mass

4. FB: Hồi tiếp (bản cố định 3.3V vẫn có chân FB để sense)

5. ON/OFF (EN): Bật/tắt IC (tuỳ thiết kế kéo mức phù hợp)

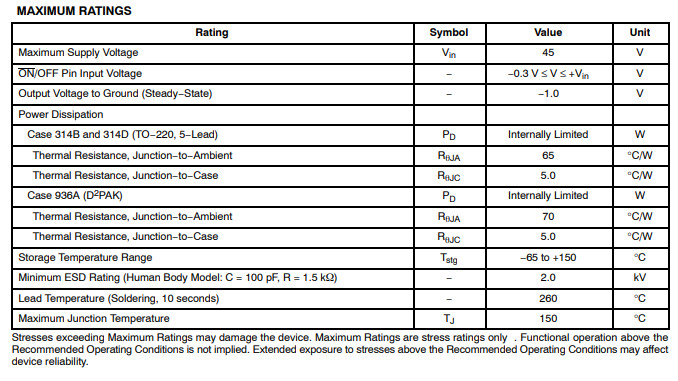

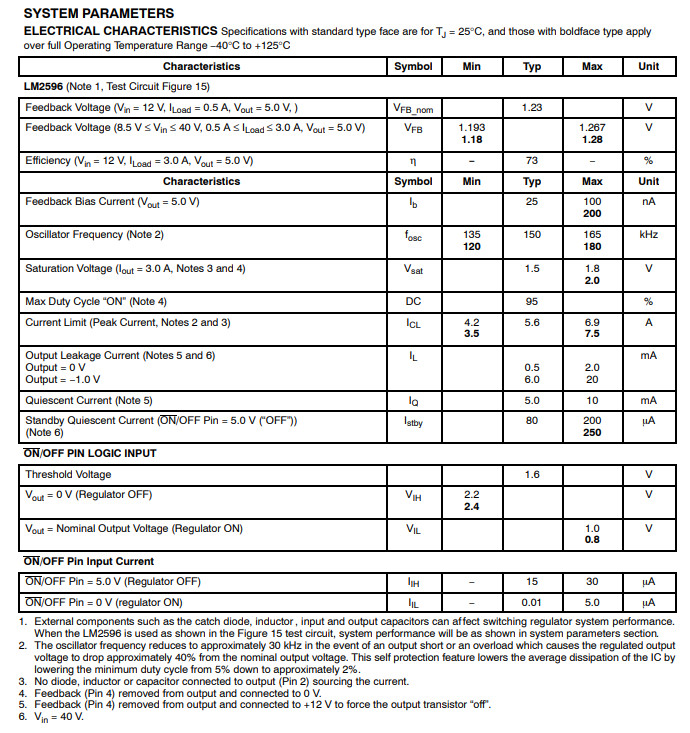

Thông số kĩ thuật

Loại: Buck Switching Regulator – Fixed 3.3V
Điện áp ngõ ra: 3.3V cố định
Dòng tải: dùng phổ biến đến 2A–3A (tuỳ tản nhiệt & thiết kế PCB)
Dải điện áp vào: thường từ ~4.5V đến 40V (tuỳ phiên bản)
Tần số chuyển mạch: khoảng 150kHz (điển hình)
Đóng gói: TO-263 (D2PAK), SMD công suất


Hướng dẫn sử dụng

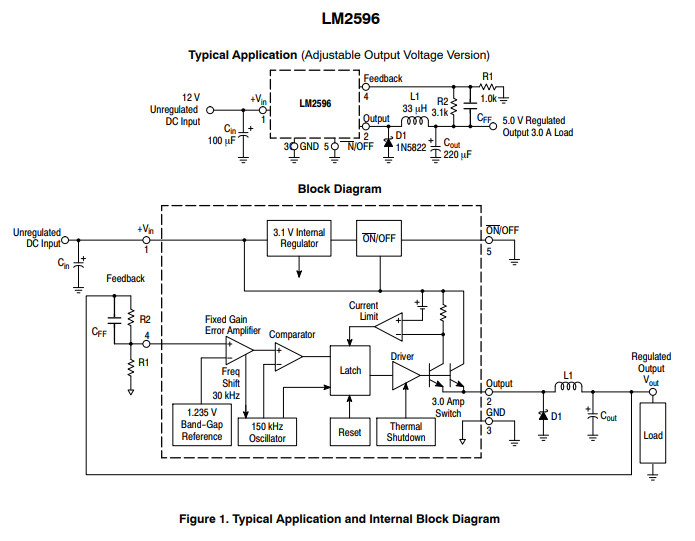

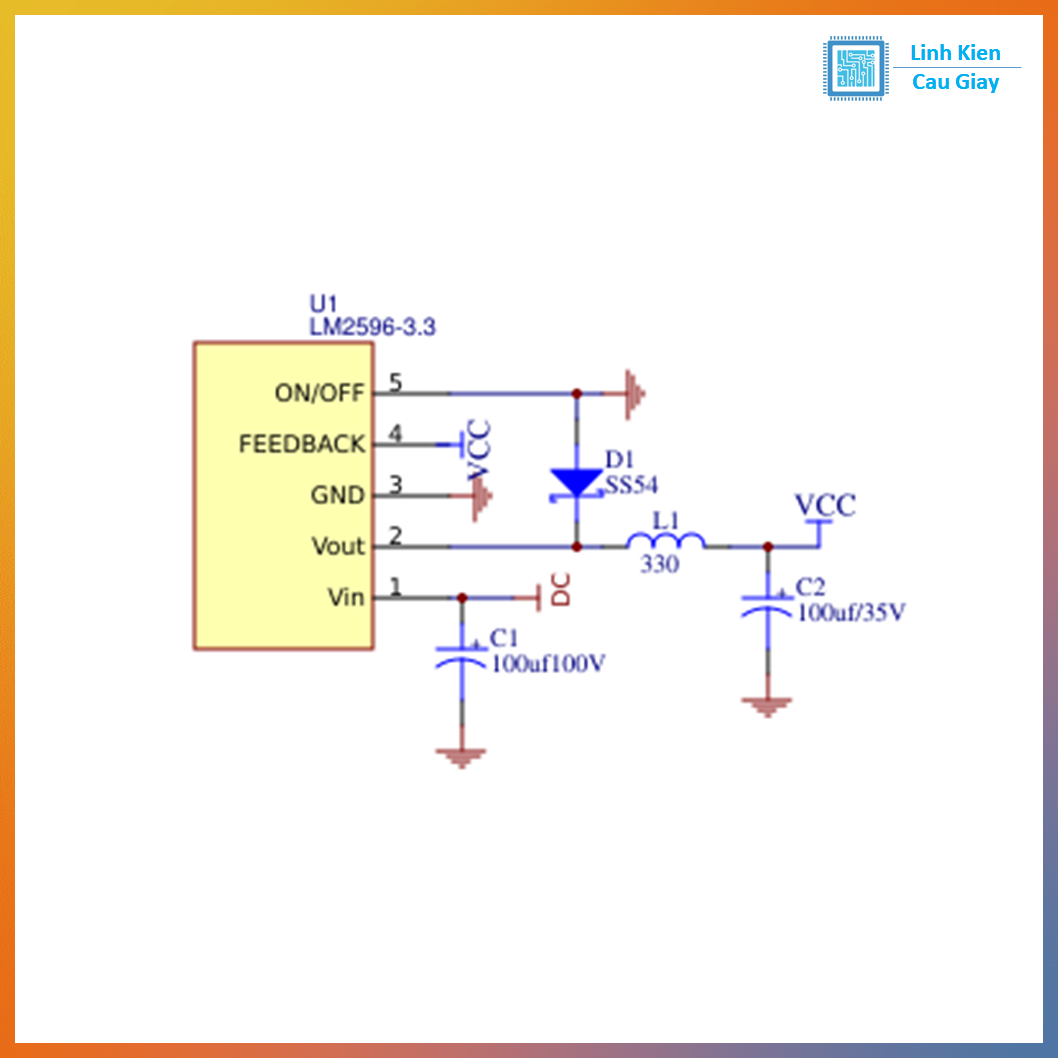

Sơ đồ buck cơ bản: VIN → IC → chân SW → cuộn cảm → VOUT(3.3V)
Gắn diode Schottky từ SW về VOUT/GND theo mạch chuẩn (loại dòng phù hợp)
Tụ input (VIN-GND) đặt sát chân VIN: 100µF + 0.1µF (tham khảo)
Tụ output (VOUT-GND) đặt sát cuộn cảm/VOUT: 220µF + 0.1µF (tham khảo)
Cuộn cảm: chọn theo dòng tải (thường 33µH–68µH tuỳ thiết kế)
Tản nhiệt: ưu tiên đổ đồng lớn cho pad tản nhiệt TO-263, thêm via nhiệt nếu cần
Chân EN/ON-OFF: nếu không dùng điều khiển, cấu hình để IC luôn ON theo khuyến nghị datasheet
Test tải: đo 3.3V không tải và có tải, kiểm tra nóng IC và độ sụt áp

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
