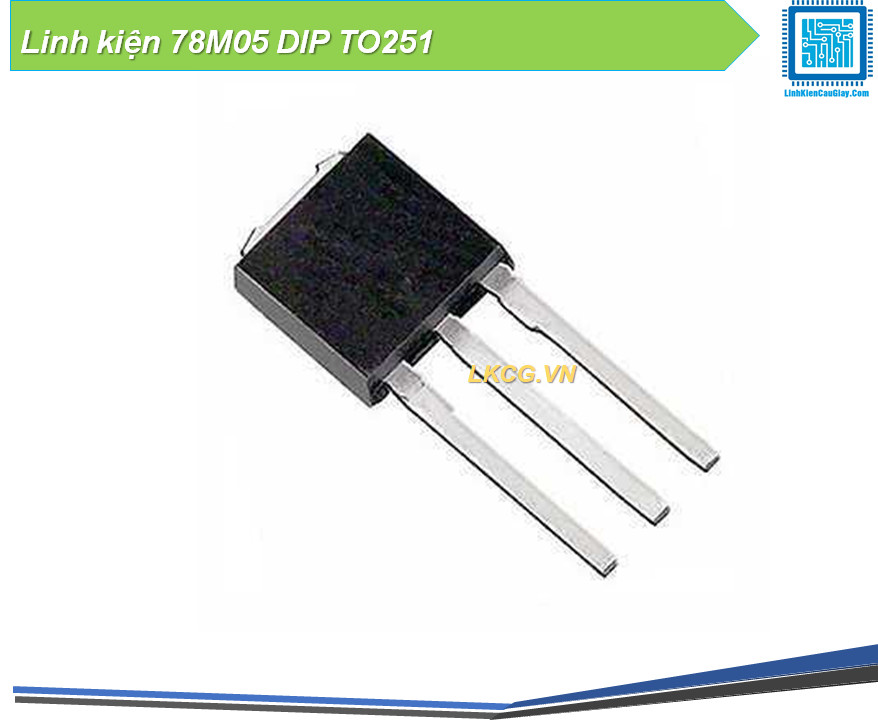

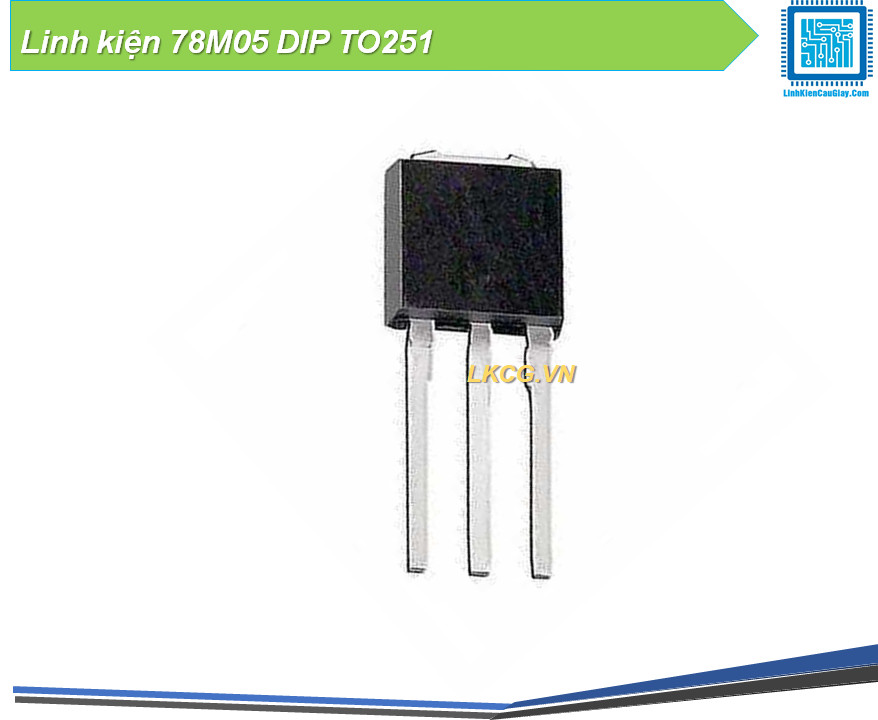

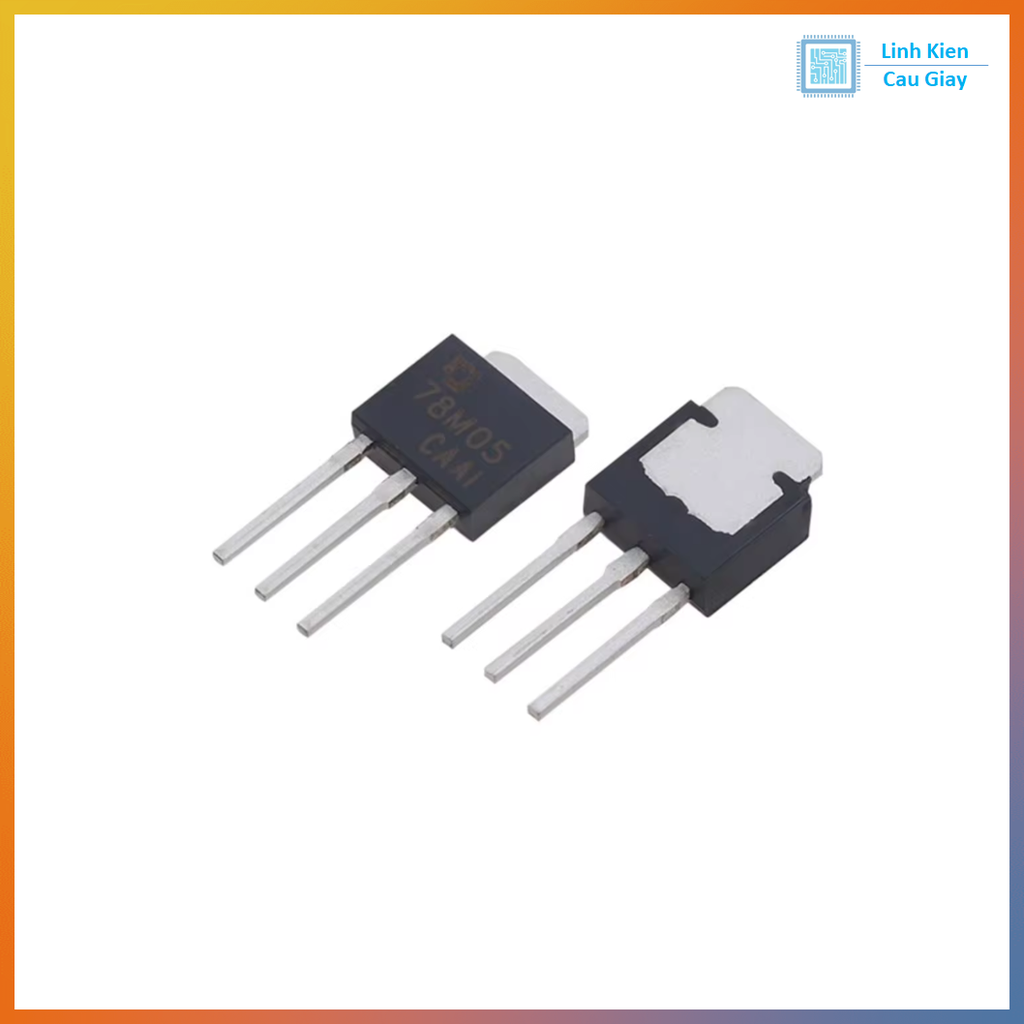

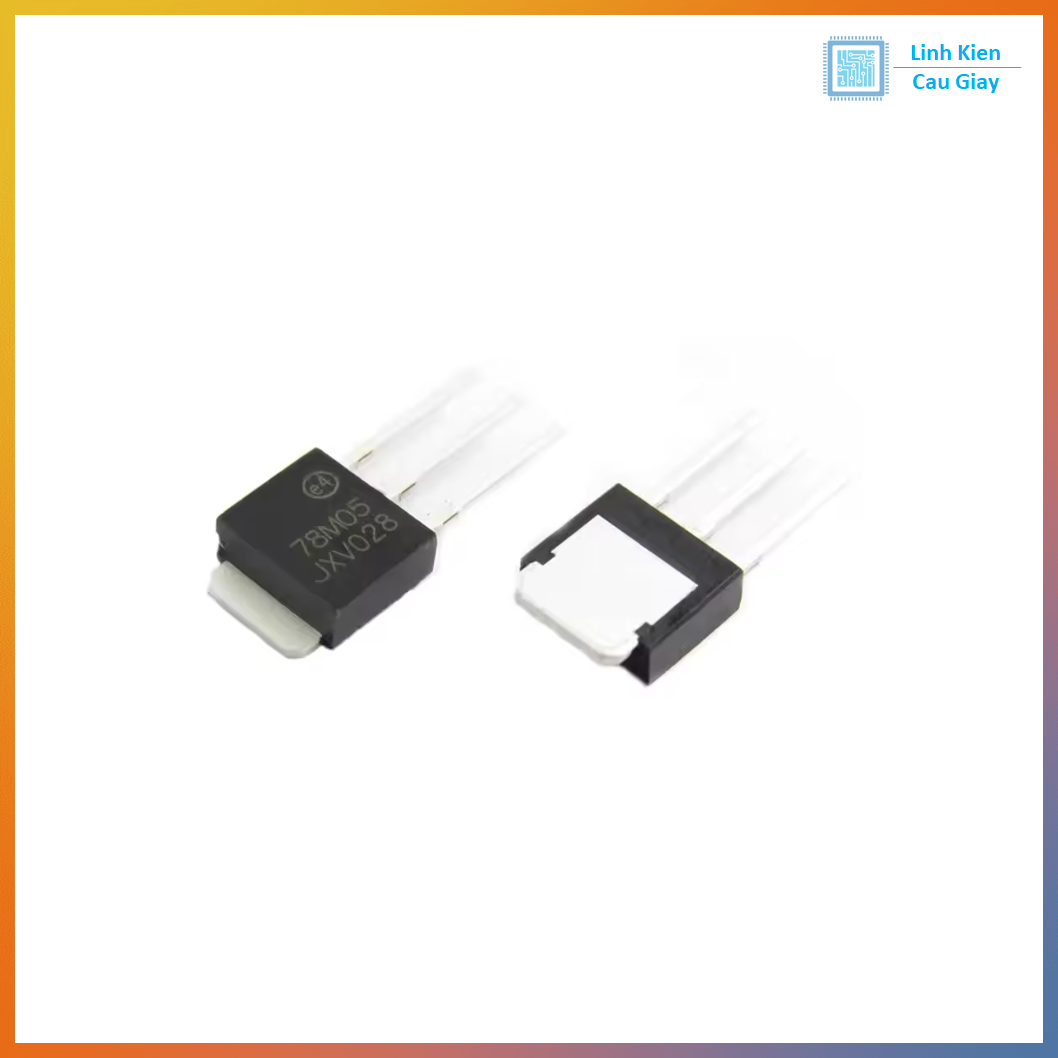

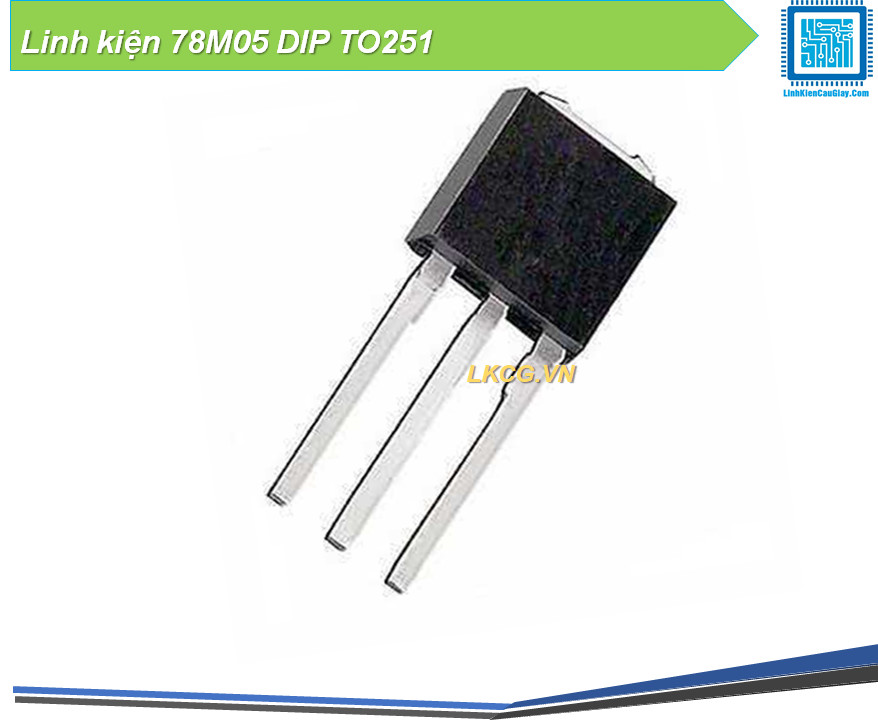

IC ổn áp 5V 78M05 TO-251 (IPAK) – dòng trung bình

Mô tả sản phẩm

78M05 là IC ổn áp tuyến tính 5V cố định thuộc họ 78xx, dòng “M” thường dùng cho tải trung bình ~0.5A, rất phổ biến để tạo nguồn 5V sạch – ổn định – dễ dùng cho vi điều khiển, cảm biến, module logic, mạch điều khiển. Dạng TO-251 (IPAK) giúp tản nhiệt tốt hơn so với gói nhỏ, phù hợp mạch công nghiệp/DIY cần độ bền cao và lắp ráp chắc chắn.

• IC ổn áp tuyến tính 5V cố định, dễ dùng, độ ổn định cao.

• Phù hợp làm nguồn 5V cho mạch logic/MCU khi không cần DC-DC.

• Gói TO-251 chắc chắn, dễ lắp ráp, tản nhiệt khá tốt nếu có diện tích đồng/miếng tản.

Ứng dụng

• Tạo 5V cho Arduino, cảm biến, module giao tiếp, mạch logic

• Nguồn 5V cho relay 5V, mạch điều khiển, thiết bị DIY

• Hạ từ 7–12V xuống 5V (tải vừa)

• Sửa chữa các bo mạch dùng 78M05/7805

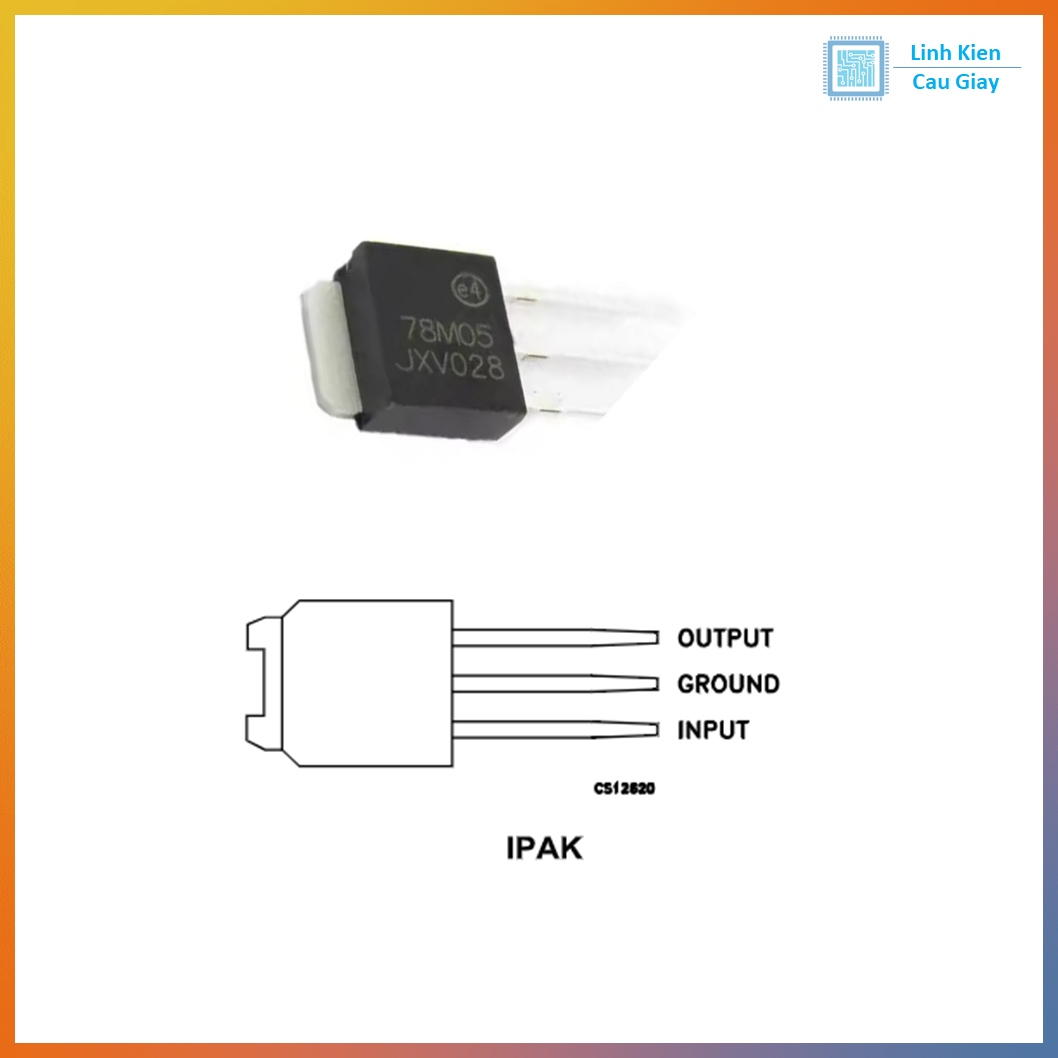

Sơ đồ chân

Thông số kĩ thuật

• Điện áp ra: 5V cố định

• Dòng tải: thường tới ~0.5A (500mA)

• Điện áp vào khuyến nghị: ~7V trở lên để ổn áp tốt (tùy tải & dropout)

• Bảo vệ: quá dòng / quá nhiệt (tùy phiên bản)

Hướng dẫn sử dụng

• Cấp nguồn vào chân IN, nối GND mass chung, lấy 5V ở chân OUT.

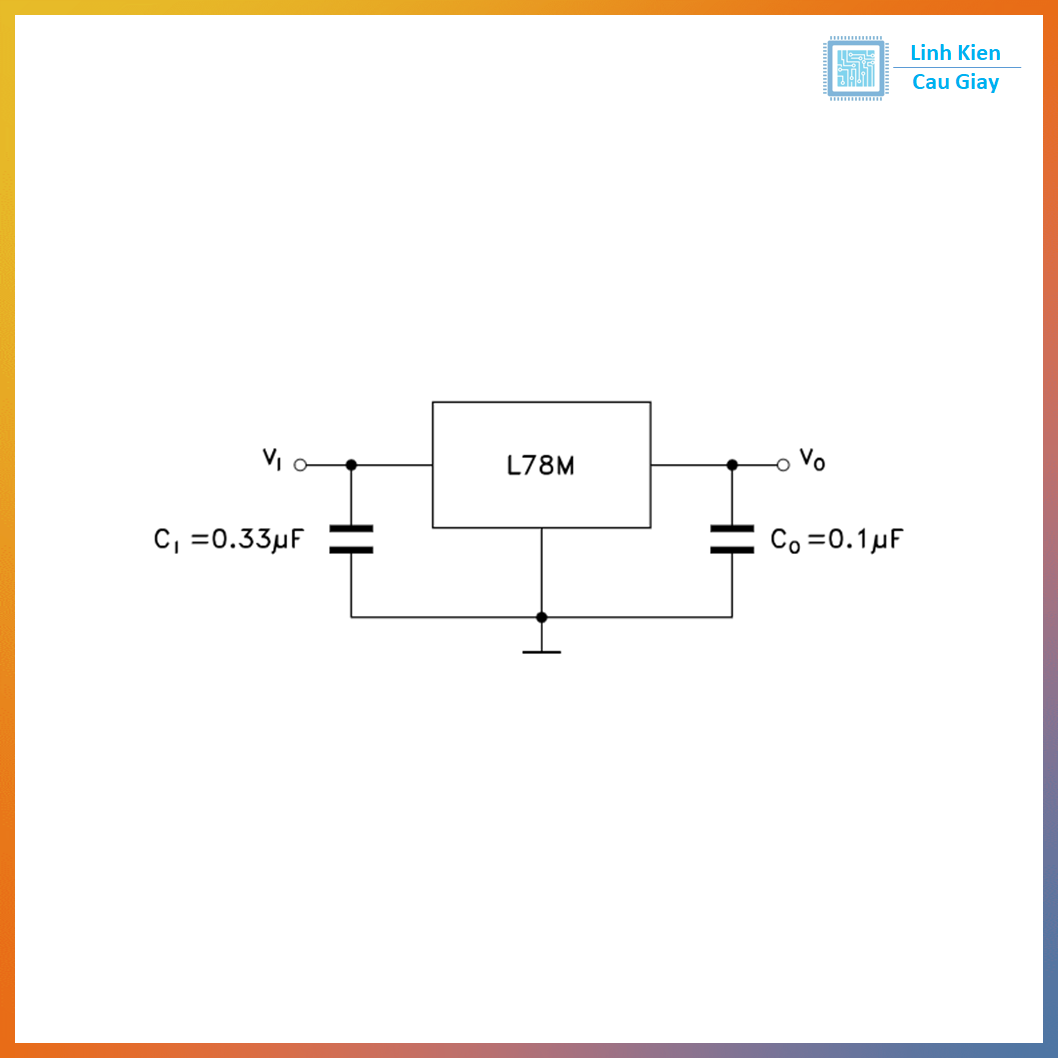

• Nên đặt tụ lọc sát IC để ổn định:

  • Input: 0.33µF + 10µF

  • Output: 0.1µF + 10µF

• Nếu Vin cao và tải lớn, IC sẽ nóng do tỏa nhiệt tuyến tính → nên tản nhiệt/đổ đồng hoặc cân nhắc DC-DC buck.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
