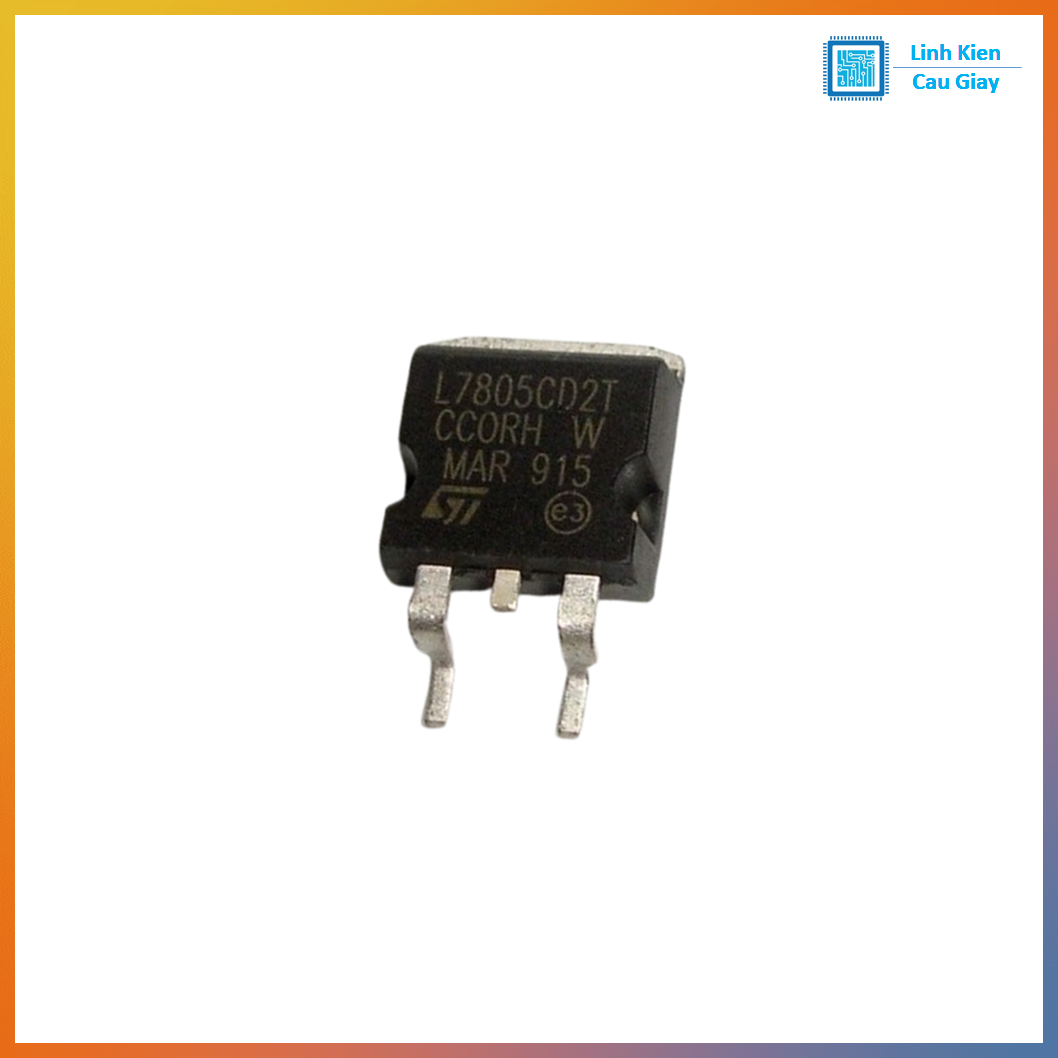

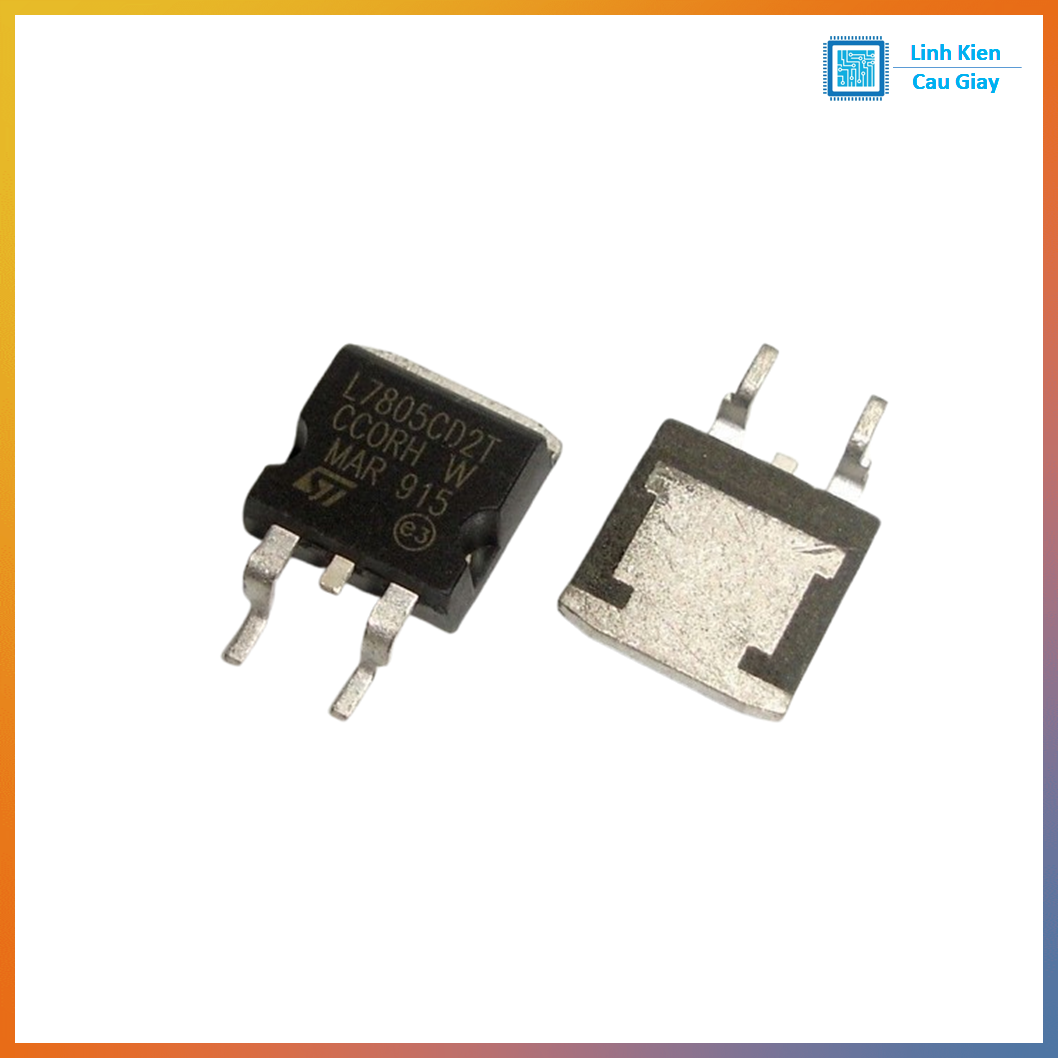

IC ổn áp 5V L7805 TO-263 (D2PAK) – 7805 SMD

Mô tả sản phẩm

L7805 TO-263 (D2PAK/TO-263 SMD) là IC ổn áp tuyến tính 5V thuộc họ 78xx, cho ra +5V cố định từ nguồn vào cao hơn (thường 7V–24V tùy tải và tản nhiệt). Dạng TO-263 dán SMD công suất giúp tản nhiệt tốt hơn các gói nhỏ, phù hợp làm nguồn 5V “sạch” cho vi điều khiển, cảm biến, mạch logic, module giao tiếp… Chỉ cần lắp thêm tụ lọc ngõ vào/ra là có thể chạy ổn định. Lưu ý IC tuyến tính sẽ nóng khi chênh áp lớn và dòng tải cao, nên cần đổ đồng tản nhiệt đúng chuẩn.

L7805 (7805) là ổn áp dương 3 chân, điện áp ra 5V cố định, dễ dùng, độ ổn định cao, phù hợp các mạch cần nguồn 5V ít nhiễu. Bản TO-263 là lựa chọn tốt khi cần dòng cao hơn so với gói TO-92/SOT-223, đồng thời thuận tiện cho PCB SMD.

Ứng dụng

Nguồn 5V cho Arduino, ESP/STM32 (phần 5V), IC logic, cảm biến
Nguồn 5V “sạch” sau buck để giảm nhiễu cho mạch analog/ADC
Nguồn phụ trong hệ 12V/24V: tạo 5V cho relay logic, module giao tiếp, màn hình

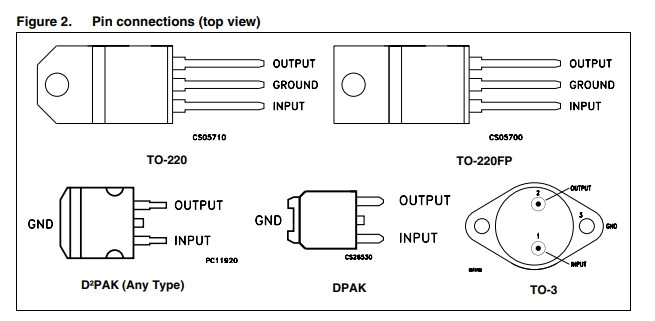

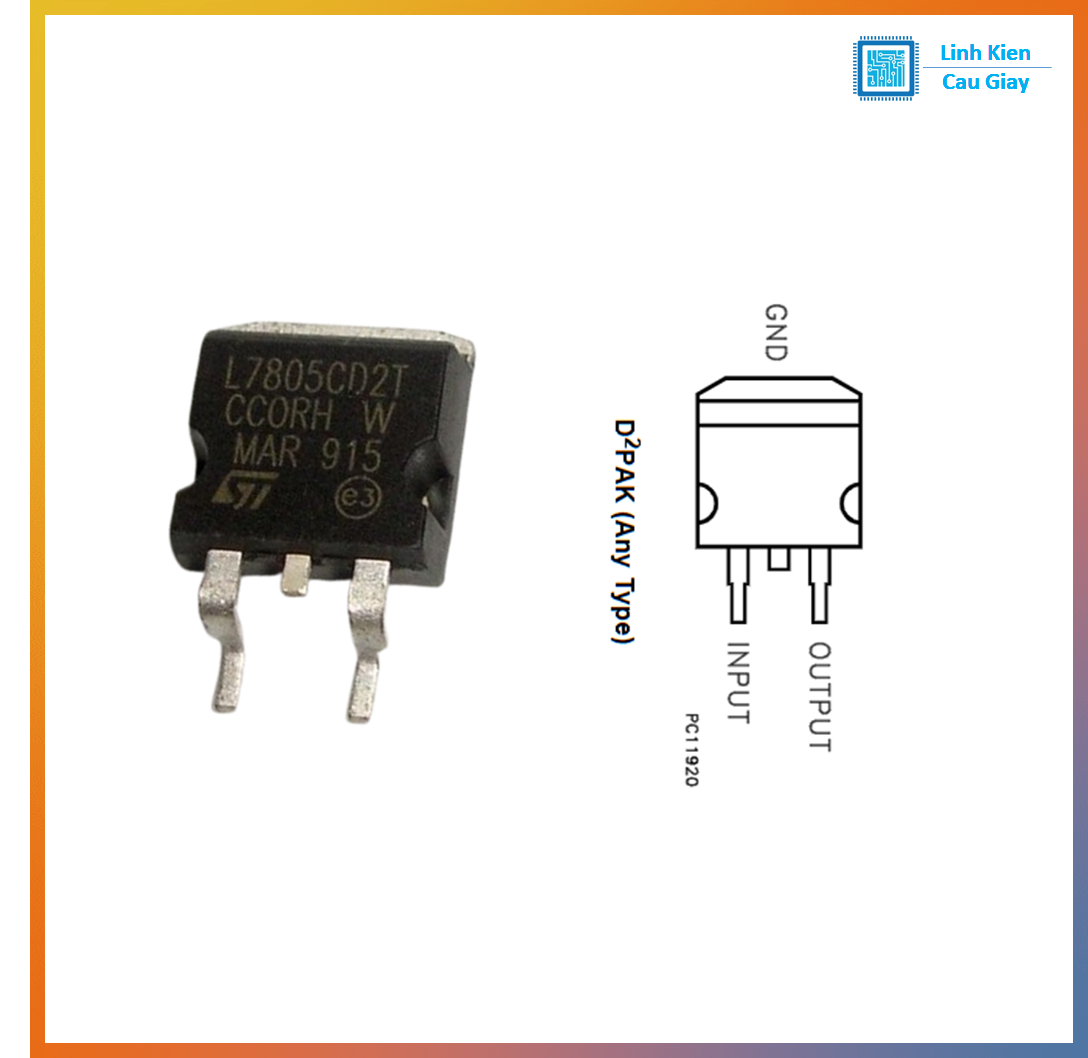

Sơ đồ chân

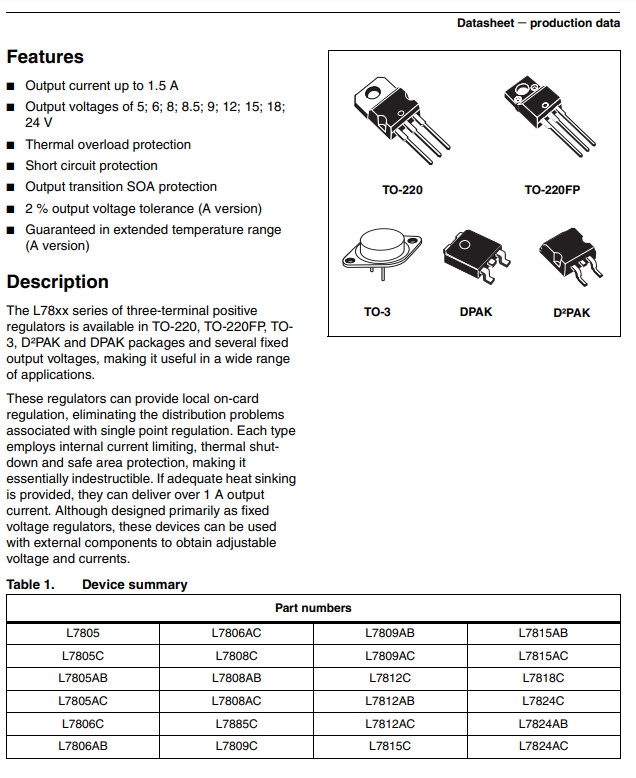

Thông số kĩ thuật

Điện áp ngõ ra: +5V cố định
Dòng tải: thường tới ~1A (phụ thuộc tản nhiệt và hãng sản xuất)
Dropout: khoảng ~2V (Vin nên ≥ 7V để ra 5V ổn định khi có tải)


Hướng dẫn sử dụng

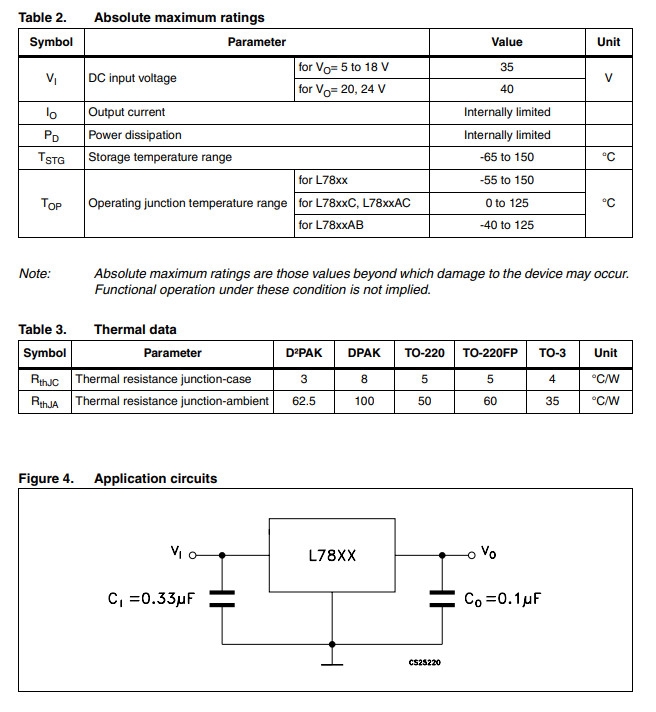

Tụ lọc bắt buộc để chạy ổn định
CIN: 0.33µF (có thể kèm 10µF) đặt sát VIN–GND
COUT: 0.1µF (có thể kèm 10µF–47µF) đặt sát VOUT–GND
Tính nhiệt nhanh để tránh “cháy nóng”
P ≈ (Vin − 5) × I
Ví dụ Vin=12V, I=0.5A → P≈3.5W (cần đổ đồng lớn/hoặc heatsink)
Nếu Vin cao và tải lớn: nên dùng buck hạ xuống 7–9V rồi qua 7805 để vừa mát vừa sạch.

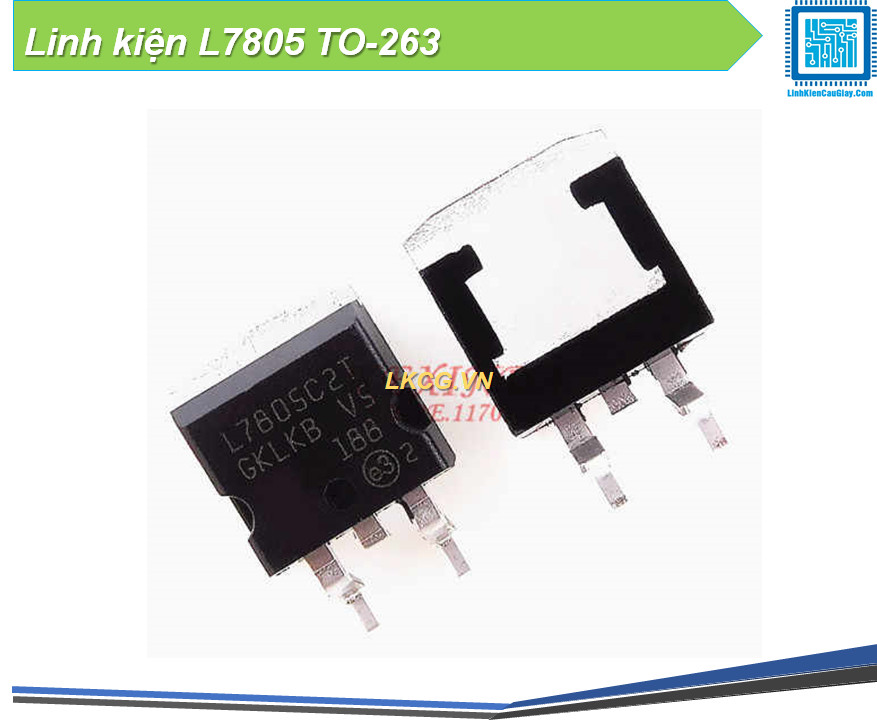

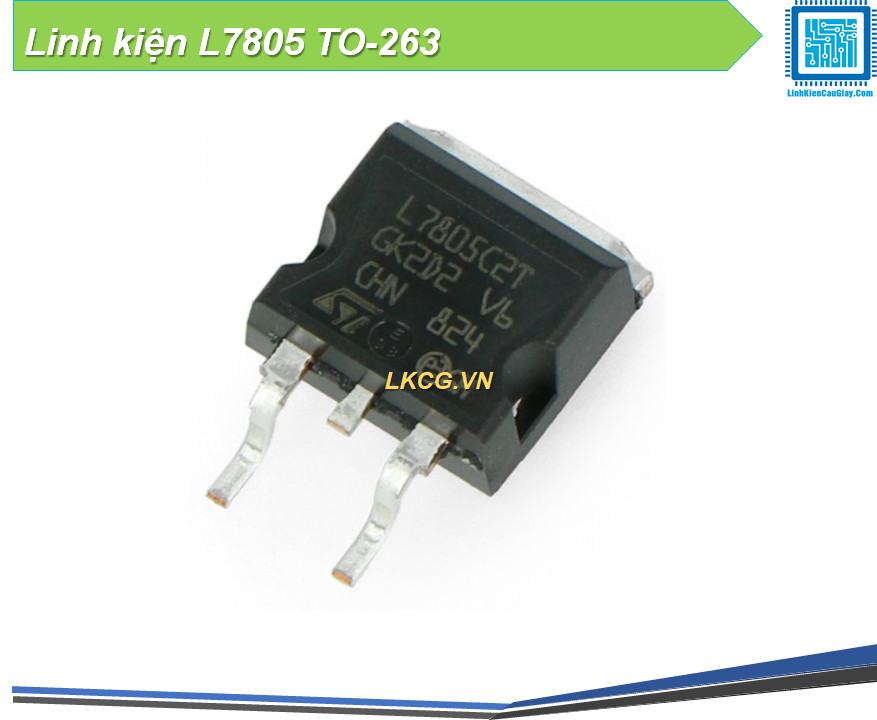

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
