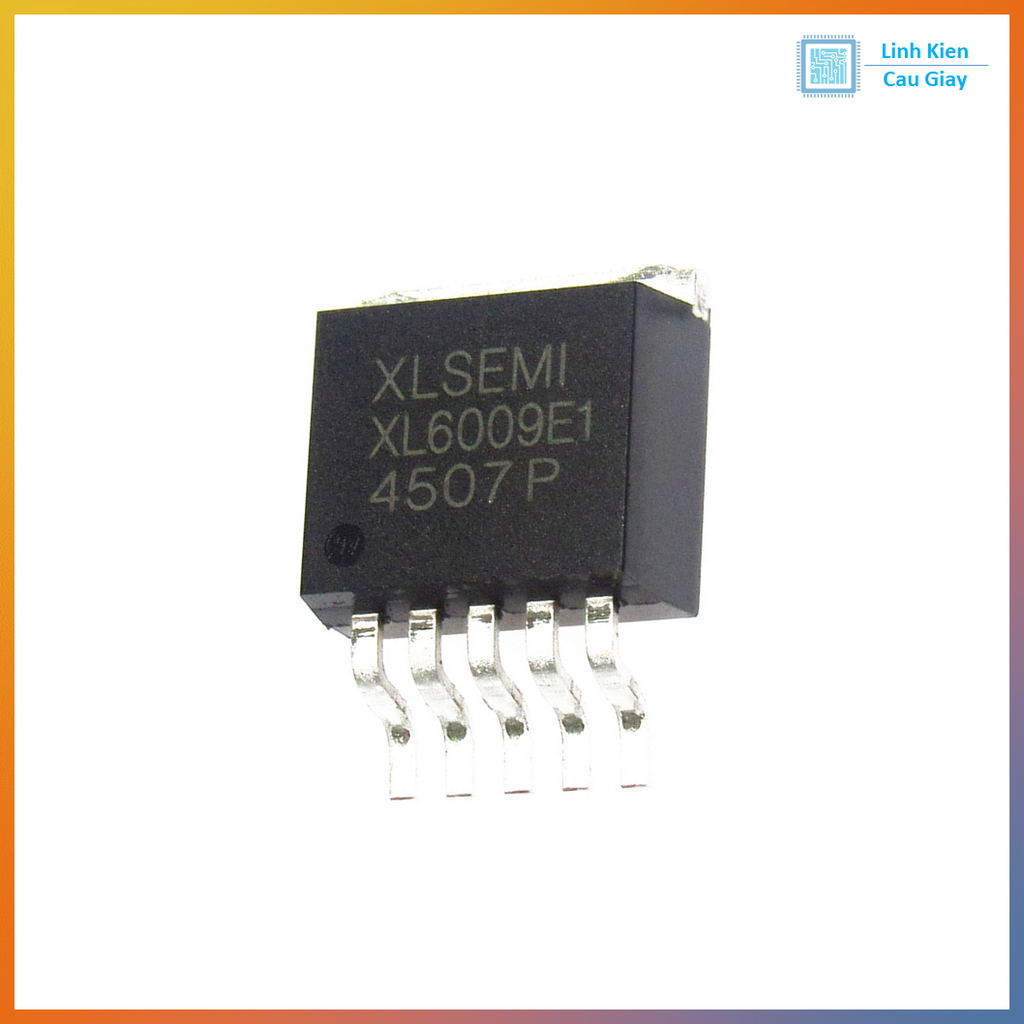

Linh kiện XL6009

(Mã SP:PVN3065)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

12.000₫

15.000₫

-20%

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

IC nguồn xung tăng áp XL6009 (XL6009E1) – DC-DC Boost Converter

Mô tả sản phẩm

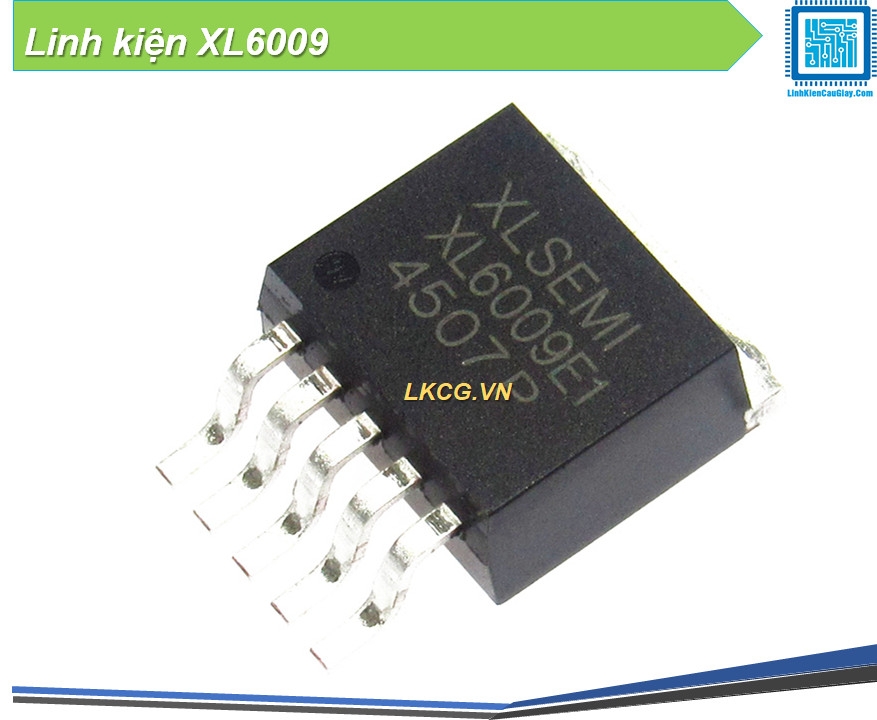

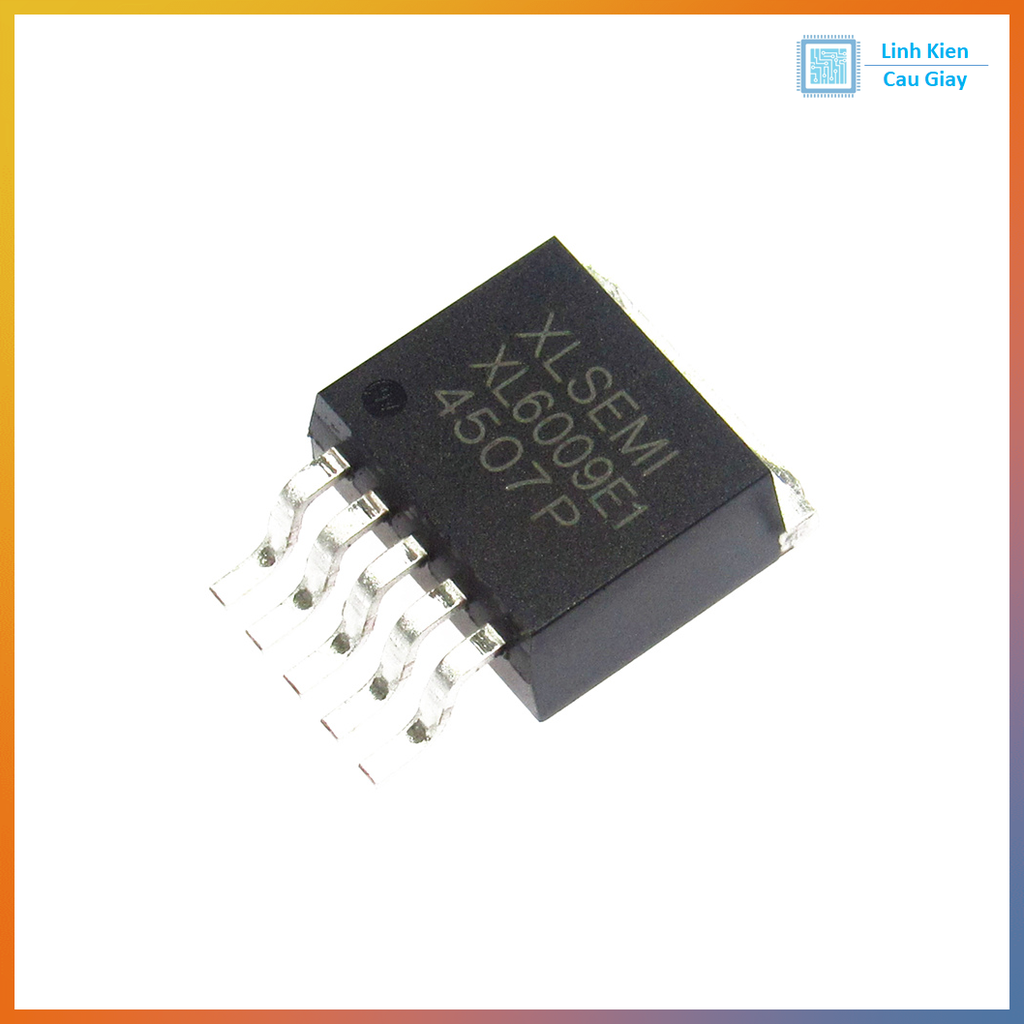

XL6009 là IC nguồn xung DC-DC tăng áp (Boost) rất phổ biến trong các mạch nâng áp/ổn áp, dùng để chuyển từ điện áp thấp lên điện áp cao hơn (ví dụ 3.7V lên 5V/9V/12V, 5V lên 12V/24V…). IC phù hợp làm nguồn cho dự án DIY, Arduino/ESP, LED, motor nhỏ, thiết bị IoT… Dạng linh kiện trong ảnh là XL6009E1 (thường ở dạng SMD công suất, tản nhiệt tốt), hay được dùng trong các module tăng áp XL6009 trên thị trường.

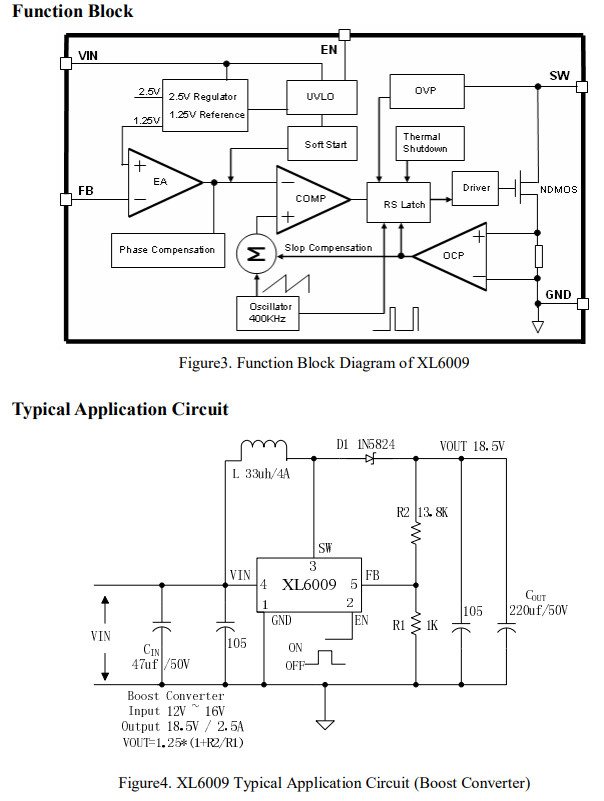

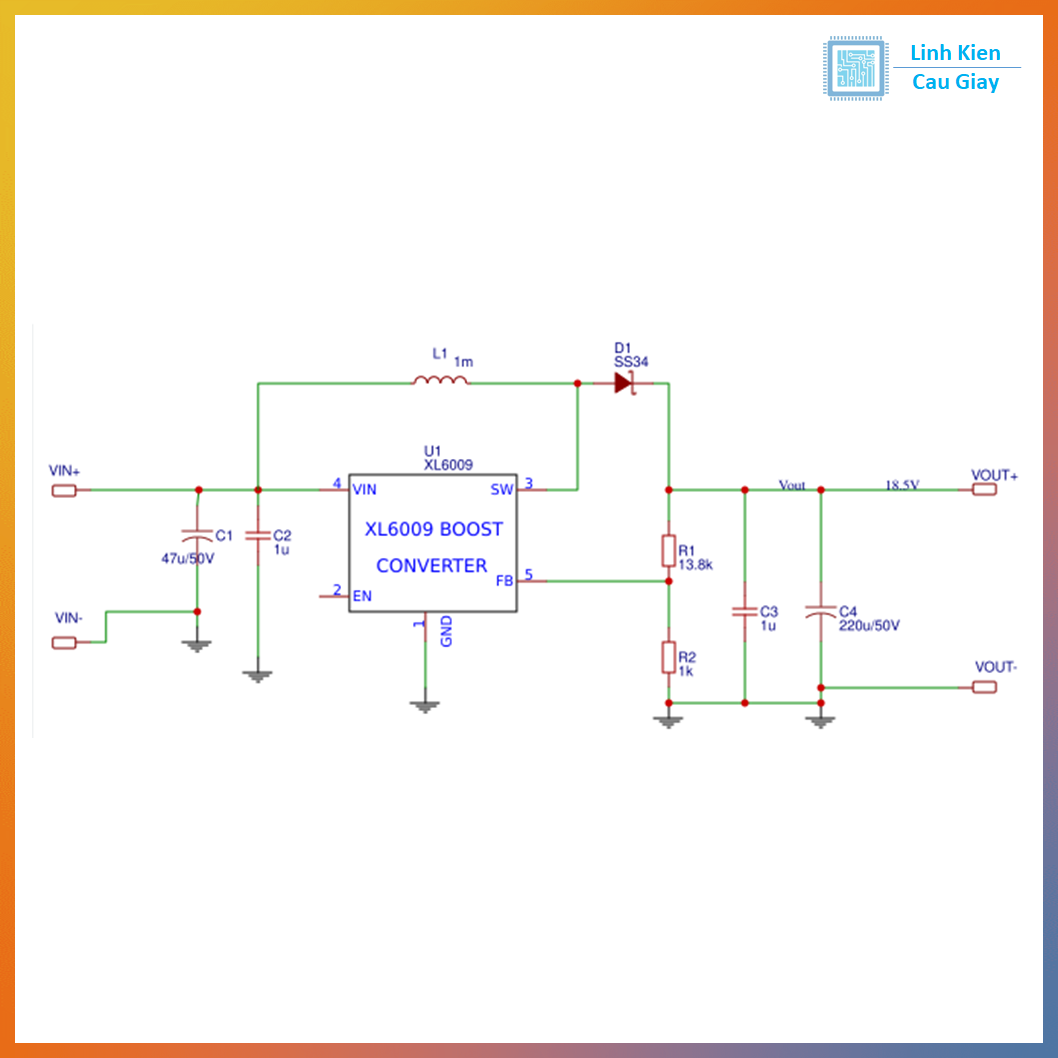

XL6009 là IC điều khiển nguồn xung kiểu boost, hỗ trợ điều chỉnh điện áp đầu ra bằng cầu chia điện trở (FB). Khi thiết kế đúng cuộn cảm/diode/tụ, mạch có thể nâng áp ổn định cho nhiều ứng dụng. IC thường được tích hợp sẵn trong module tăng áp XL6009 dạng có biến trở chỉnh áp.

Ứng dụng

Nâng áp pin 18650/3.7V lên 5V/9V/12V cấp cho mạch
Nâng áp 5V lên 12V/24V cho relay, LED, thiết bị nhỏ
Nguồn tăng áp cho router mini, camera, thiết bị DIY
Dự án STEM/robot cần nguồn linh hoạt

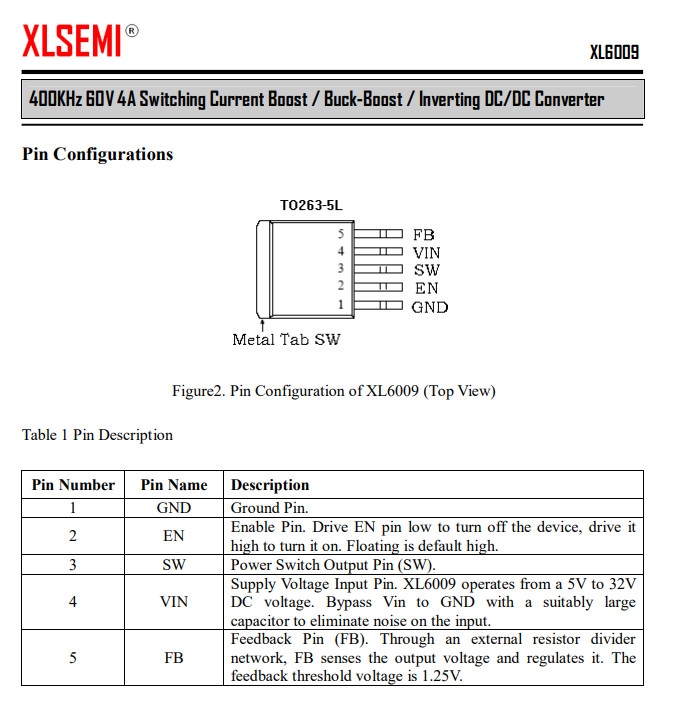

Sơ đồ chân

VIN (nguồn vào)
GND (mass)
SW (chân chuyển mạch ra cuộn cảm/diode)
FB (feedback chỉnh áp)
EN (enable bật/tắt – tùy phiên bản mạch)

Thông số kĩ thuật

Loại: DC-DC Boost (tăng áp)
Điện áp vào: thường 3V–32V
Điện áp ra: có thể lên tới ~35V
Dòng/ công suất: phụ thuộc cuộn cảm, diode, layout, tản nhiệt (module XL6009 thường công bố dòng tối đa vài A nhưng thực tế nên chạy vừa tải để mát và bền)
Tần số chuyển mạch: ~400kHz (thường gặp ở XL6009)
Đóng gói: SMD công suất (có tab tản nhiệt)
