IC 7809 TO-220 – Bộ ổn áp tuyến tính 9V DC

Mô tả sản phẩm

IC 7809 TO-220 là một IC ổn áp tuyến tính (Linear Voltage Regulator) chuyên dùng để chuyển đổi điện áp đầu vào cao hơn (từ 11V đến 35V DC) thành điện áp ổn định 9V DC. Đây là linh kiện quan trọng trong các mạch nguồn, thích hợp cho cả ứng dụng học tập lẫn công nghiệp.

Với kiểu chân TO-220, IC 7809 có khả năng tản nhiệt tốt, dễ dàng tích hợp vào các mạch in (PCB), board test hoặc bắt tản nhiệt để chạy tải nặng. Được tích hợp mạch bảo vệ quá dòng và quá nhiệt bên trong.

Ứng dụng

•  Cấp nguồn ổn định 9V cho các module cảm biến, mạch công suất

•  Dùng trong mạch điều khiển mô hình, Arduino sử dụng relay 9V

•  Nguồn 9V cho thiết bị âm thanh, thiết bị đo lường

•  Ứng dụng trong nguồn tuyến tính thủ công và thiết bị nhúng

Sơ đồ chân

• Chân 1 – IN: Điện áp đầu vào (11V – 35V DC)

• Chân 2 – GND: Nối đất (mass)

• Chân 3 – OUT: Điện áp đầu ra 9V DC ổn định

Thông số kĩ thuật

Thông số                       Giá trị
Mã sản phẩm                IC 7809 TO-220 (CV)
Kiểu ổn áp                     Tuyến tính (Linear Regulator)
Điện áp đầu vào            11V – 35V DC
Điện áp đầu ra               9V ±5%
Dòng đầu ra tối đa        1A – 1.5A (tản nhiệt phù hợp)
Tích hợp bảo vệ            Ngắn mạch, quá dòng, quá nhiệt
Gói linh kiện                   TO-220 (3 chân)
Nhiệt độ hoạt động         0°C đến 125°C
Khả năng tản nhiệt         Có thể gắn tản nhiệt (tản tốt với keo/bạt)
Ứng dụng chính              Mạch nguồn, thiết bị nhúng, mô hình điện

Hướng dẫn sử dụng

• Kết nối nguồn vào (chân IN): Nối với điện áp lớn hơn 11V (thường dùng 12V – 24V).

• GND: Nối đất chung với toàn mạch.

• Chân OUT: Cấp ra nguồn 9V ổn định cho tải cần dùng.

• Khuyến nghị tụ lọc:

  • Tụ đầu vào: 100uF – 470uF (nếu nguồn dao động nhiều)

  • Tụ đầu ra: 10uF – 100uF để ổn định điện áp

• Nếu sử dụng với tải trên 500mA, nên gắn thêm tản nhiệt cho IC để đảm bảo tuổi thọ và hiệu suất hoạt động.

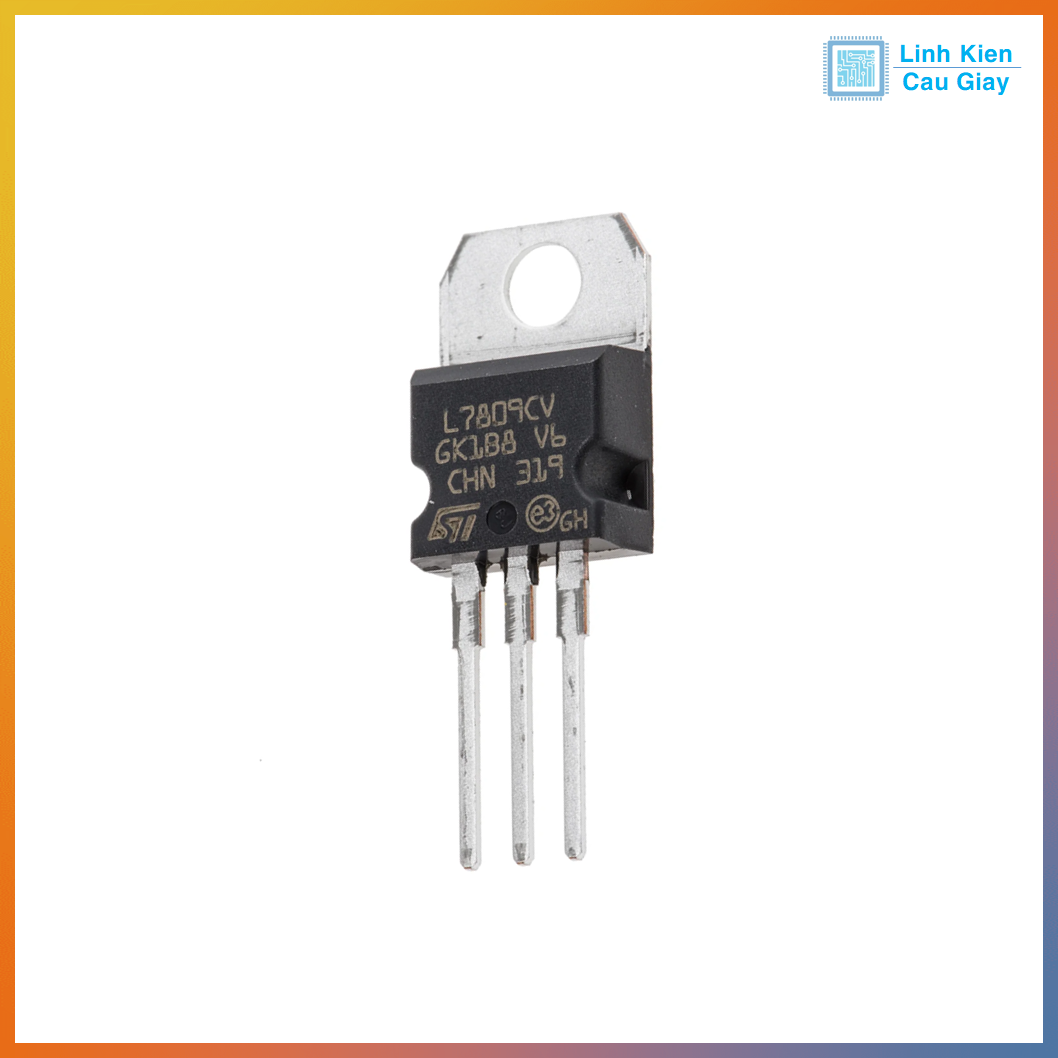

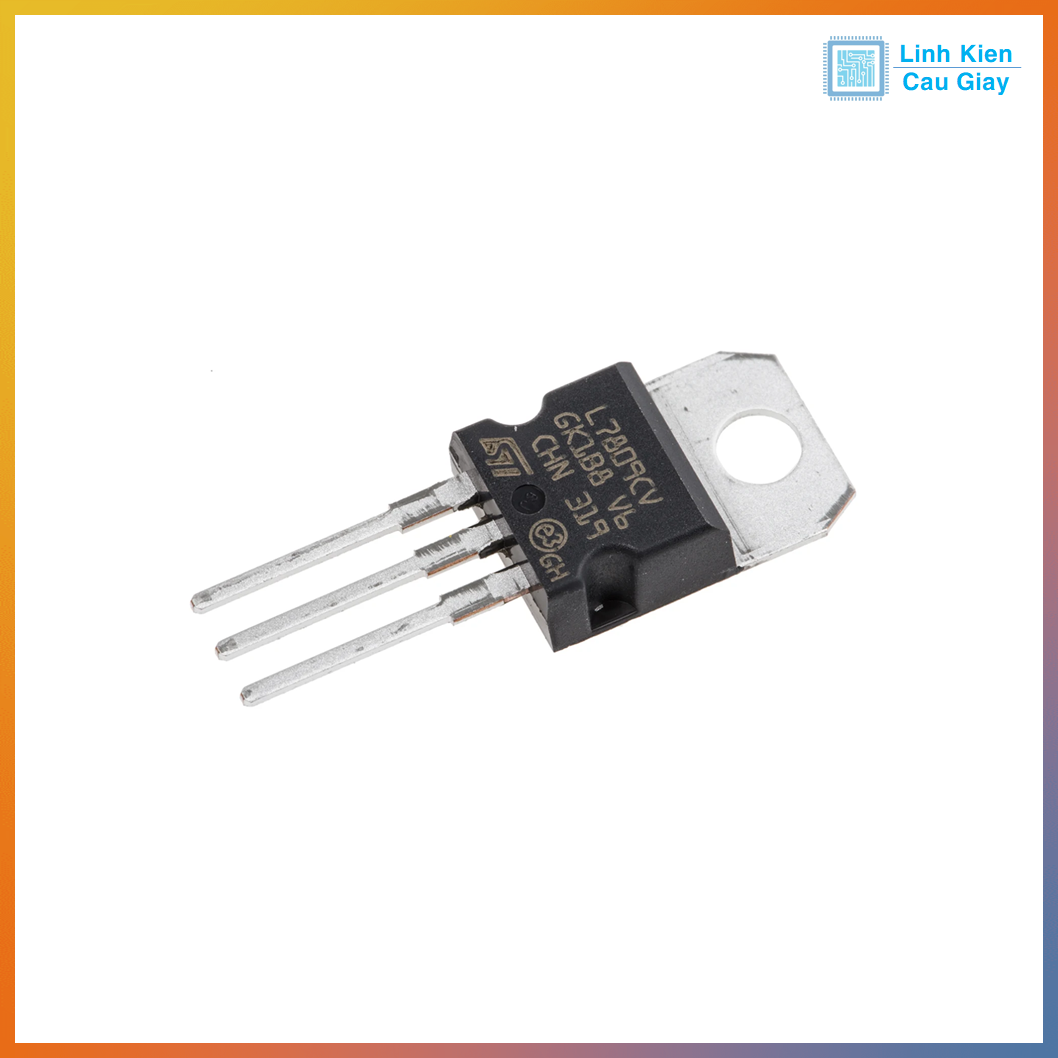

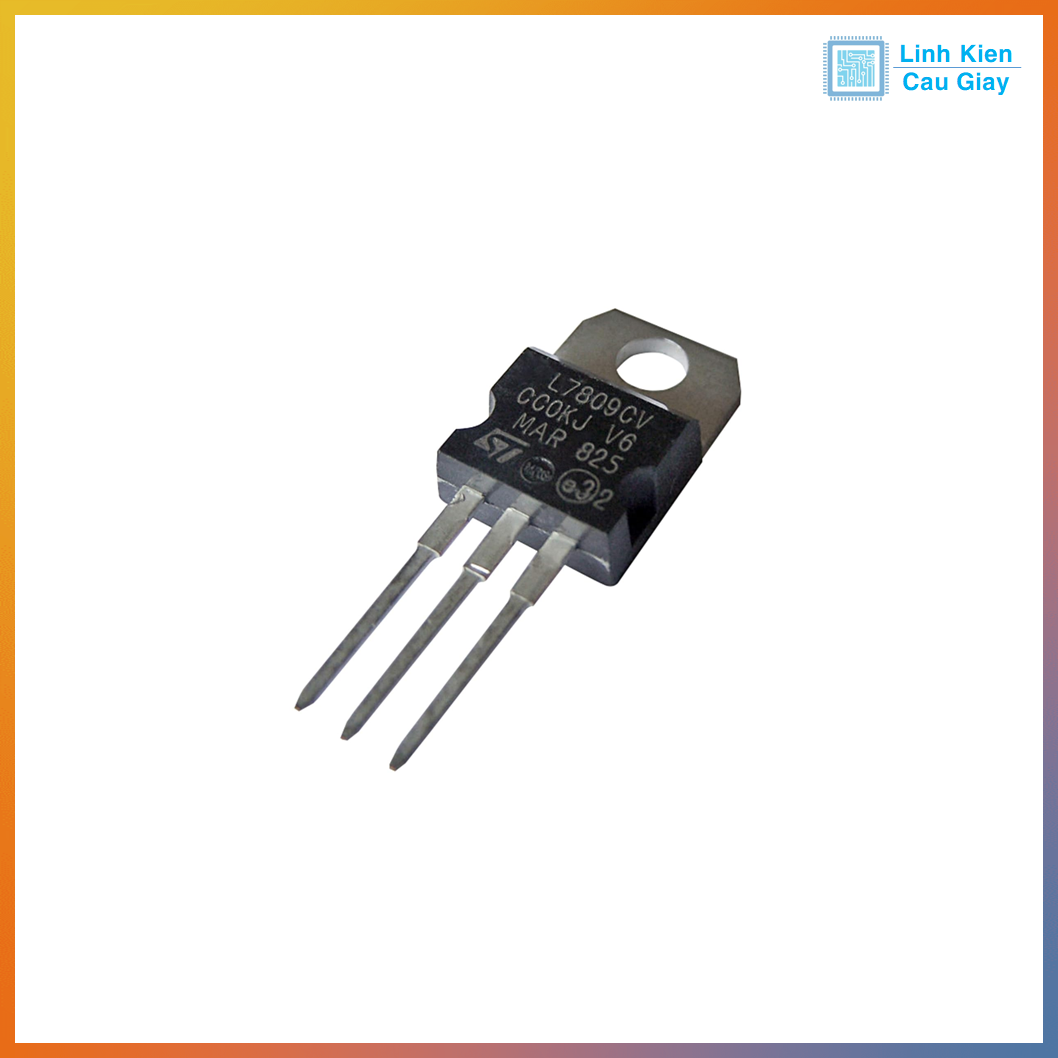

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
