Linh kiện TL431 cắm TO-92 (10 chiếc)

(Mã SP:PVN4103)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

6.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Linh kiện TL431 cắm TO-92 (10 chiếc)

Mô tả sản phẩm

IC TL431A là mạch so sánh điện áp dùng OPAMP có thể lập trình được, với sự đảm bảo ổn định nhiệt độ trên phạm vi toàn bộ dải nhiệt độ làm việc. Điện áp đầu ra được thiết lập ở giá trị bất kỳ trong khoảng 2.5 V đến 36 V với hai điện trở bên ngoài.
Điện áp đầu ra có thể điều chỉnh từ 2,5 đến 36V
Dòng điện đầu ra điều chỉnh từ 1mA đến 100mA
Ổn định nhiệt độ

DATASHEET:

Thông số kĩ thuật

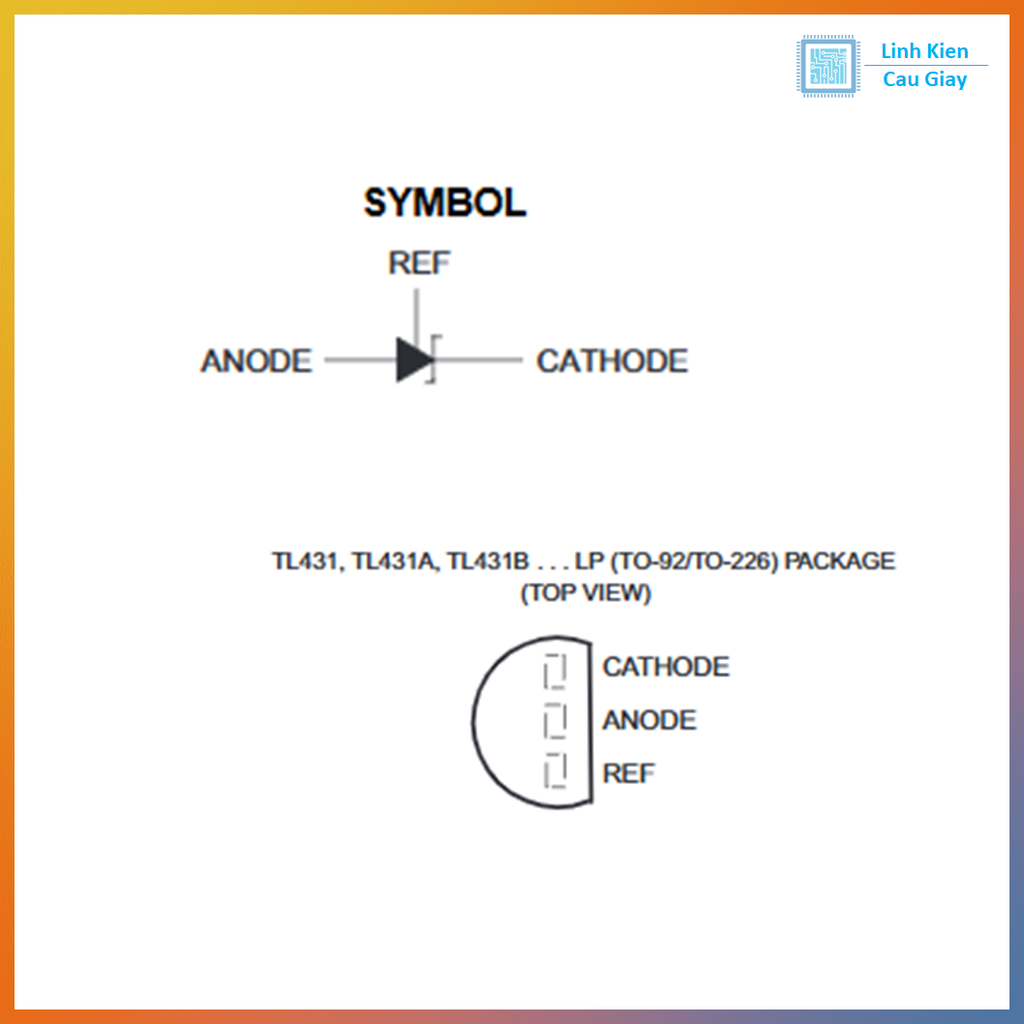

TL431 là một IC diode điều chỉnh shunt đóng gói TO-92 và các gói khác. Đây là một IC ba cực. Điện áp đầu ra có thể được điều chỉnh từ 2,5V đến 36V với sự trợ giúp của bộ chia điện trở được nối với chân tham chiếu hoặc chân 1 của nó. Hơn nữa, IC này có thể hoạt động trong phạm vi dòng điện từ 1mA đến 100mA với giá trị trở kháng đầu ra điển hình là 0,22 Ohm. Nó cũng có khả năng cung cấp hiệu suất ổn định trên phạm vi nhiệt độ rộng. Nó có thể được sử dụng để thay thế cho diode zener trong nhiều ứng dụng khác nhau vì nó hoạt động giống như diode zener, điểm khác biệt duy nhất là đầu ra của nó có thể điều chỉnh được.

TL431 có nhiều ứng dụng trong điện tử, các ứng dụng phổ biến nhất của nó là theo dõi điện áp thấp và quá điện áp, giám sát điện áp cửa sổ, ... và nó cũng có thể được tìm thấy trong các bộ nguồn như nguồn điện áp tham chiếu.

Hình ảnh - Hướng dẫn sử dụng
