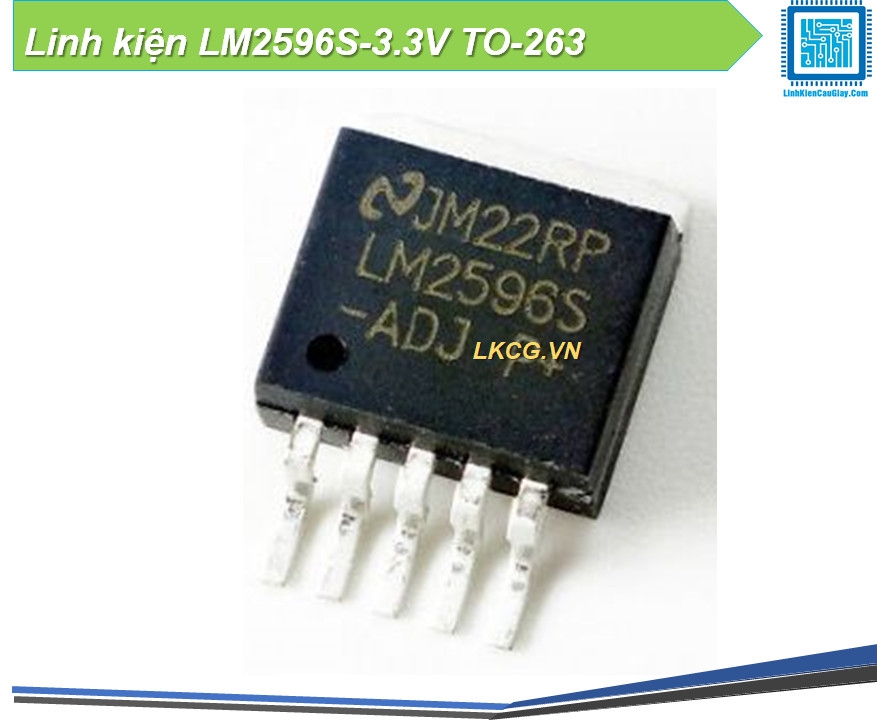

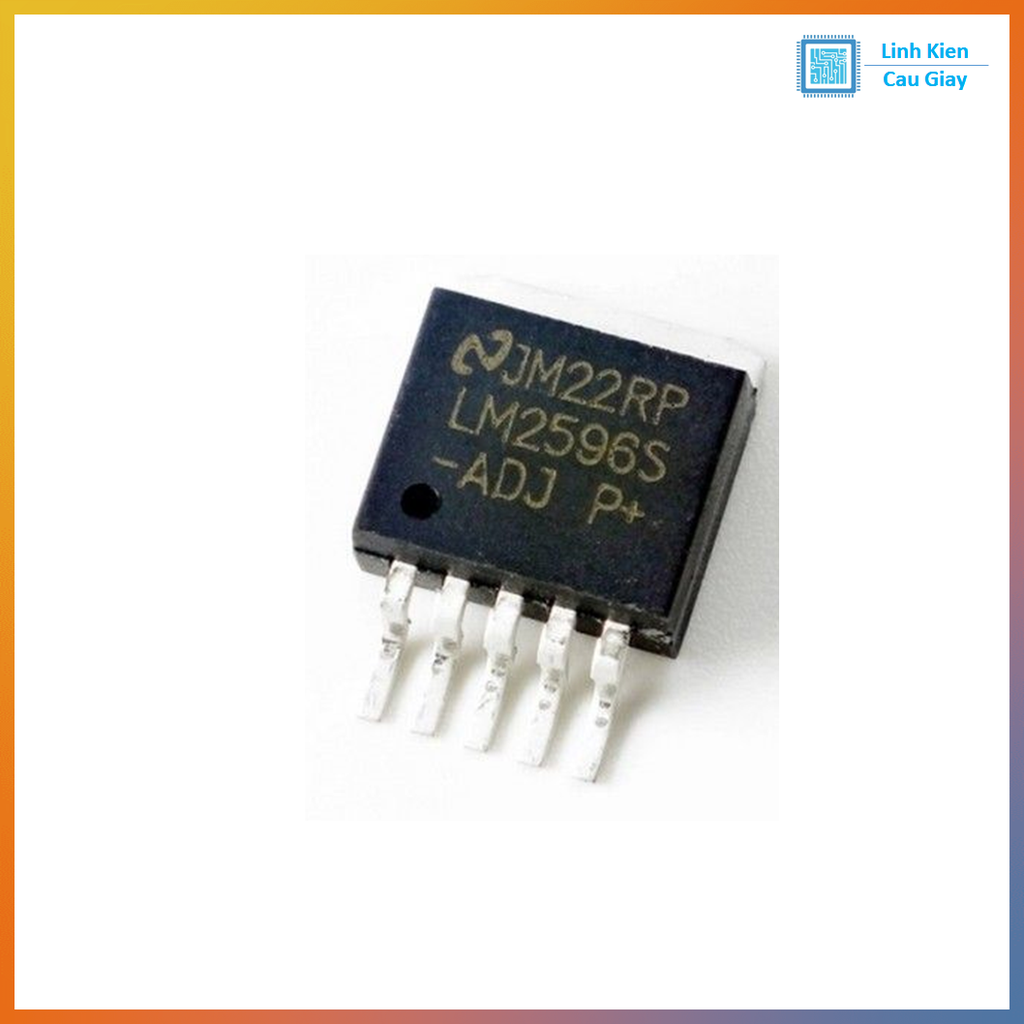

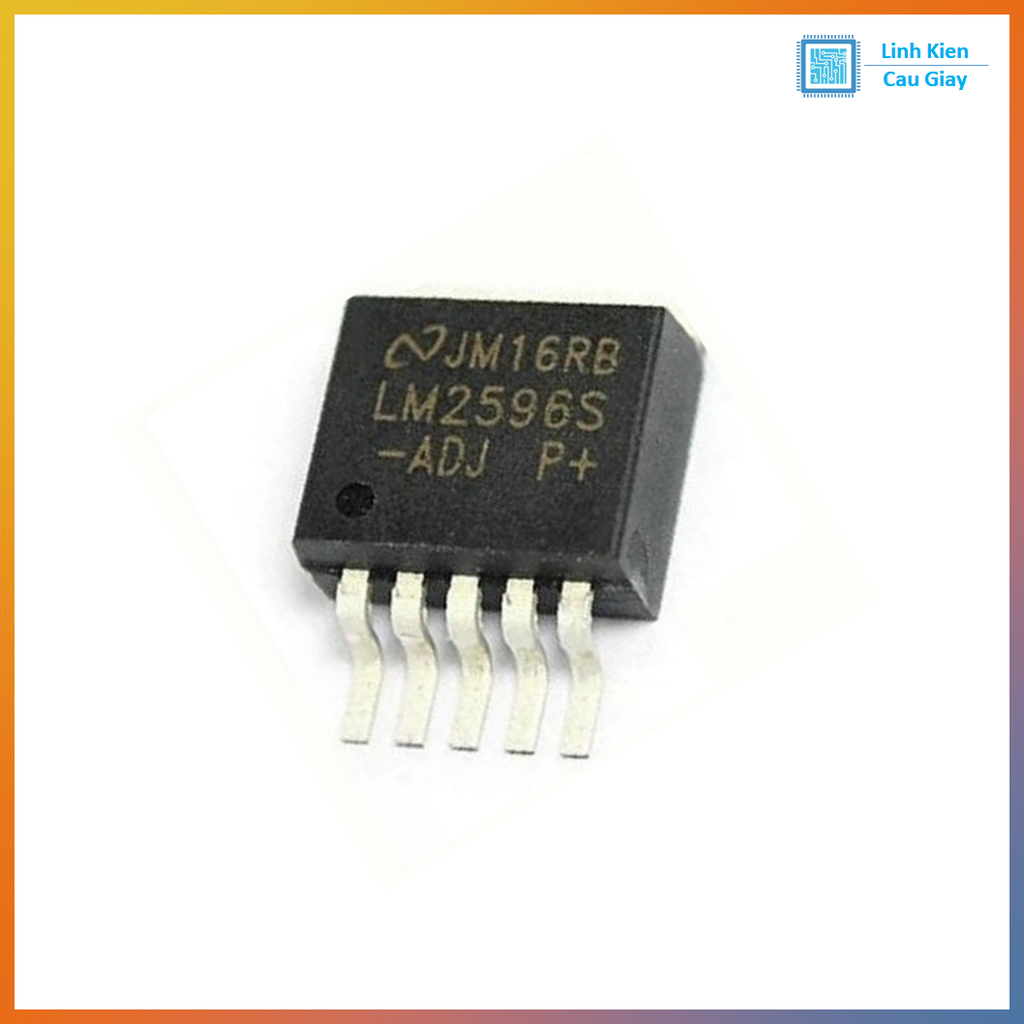

IC nguồn xung hạ áp LM2596S-ADJ TO-263 (D2PAK) 3A chỉnh điện áp

Mô tả sản phẩm

LM2596S-ADJ TO-263 (D2PAK) là IC nguồn xung hạ áp DC-DC dạng Buck cho phép chỉnh điện áp ra bằng cầu chia điện trở (FB), dòng tải tới 3A, tần số khoảng 150kHz. Phù hợp làm nguồn 3.3V/5V/9V/12V từ 12V–24V, dùng cho Arduino/ESP32, cảm biến, relay, LED, thiết bị công nghiệp và DIY.

LM2596S-ADJ là IC DC-DC Buck giúp hạ áp từ nguồn DC cao hơn xuống mức điện áp mong muốn (chỉnh được) bằng 2 điện trở hồi tiếp về chân FB
Ưu điểm so với ổn áp tuyến tính là hiệu suất cao, giảm nóng khi hạ từ 12V/24V xuống 5V hoặc 3.3V ở dòng lớn

Ứng dụng

Tạo nguồn 3.3V / 5V / 9V / 12V từ 12V–24V cho mạch điều khiển, IoT, robot
Nguồn cho relay, van điện, quạt, LED, module RF, thiết bị công nghiệp
Sửa chữa thay thế mạch nguồn buck trên bo mạch

Sơ đồ chân

Nhìn mặt chữ, chân hướng xuống (từ trái sang phải)
Chân 1: VIN (nguồn vào)
Chân 2: OUT/SW (chân chuyển mạch ra cuộn cảm/diode)
Chân 3: GND (mass)
Chân 4: FB (Feedback hồi tiếp chỉnh Vout)
Chân 5: ON/OFF (Enable/Shutdown)
TAB/lưng tản nhiệt: thường nối GND

Thông số kĩ thuật

Điện áp vào: thường dùng 4.5V đến 40V (tùy thiết kế, linh kiện ngoài)
Điện áp ra: chỉnh được khoảng 1.23V đến gần VIN (tùy tải)
Dòng tải: tối đa 3A (phụ thuộc cuộn cảm, diode, tụ và tản nhiệt)
Tần số chuyển mạch: khoảng 150kHz
Tích hợp bảo vệ: giới hạn dòng, quá nhiệt (tùy phiên bản/NSX)

Công thức chỉnh áp (thông dụng)
VOUT ≈ 1.23V × (1 + R2/R1)
R1 thường chọn 1k–2k, tính R2 theo Vout mong muốn

Hướng dẫn sử dụng

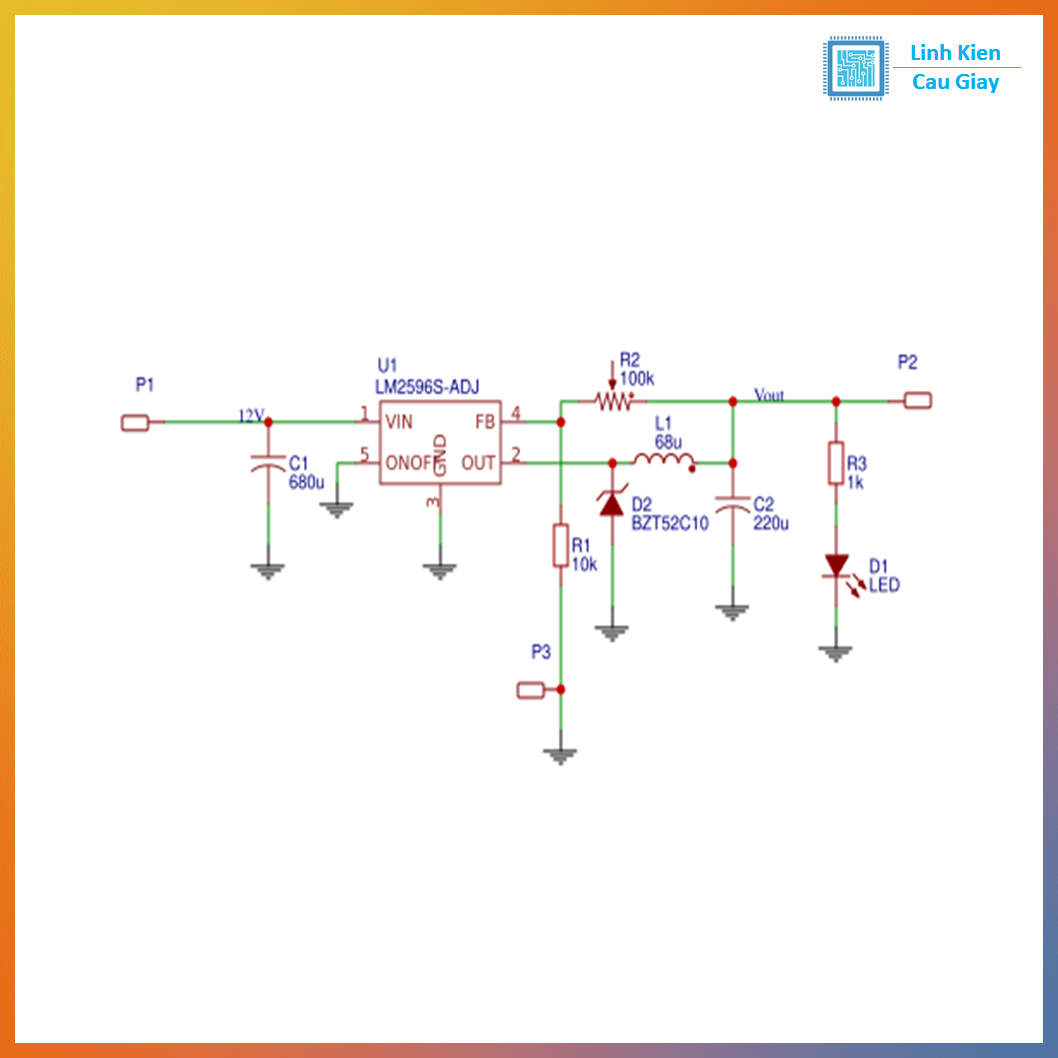

Mạch chuẩn
VIN → tụ CIN → IC → chân SW → cuộn cảm L → VOUT
Diode Schottky nối từ SW về GND (đường hồi dòng)
Tụ COUT đặt ở VOUT về GND
Cầu chia áp: VOUT → R2 → FB → R1 → GND

Gợi ý linh kiện ngoài dễ chạy
Diode Schottky 3A trở lên: SS34/SS54/MBR360… (chọn theo dòng và áp)
Cuộn cảm: 33µH đến 68µH, dòng bão hòa cao hơn dòng tải thực tế
Tụ CIN/COUT nên ESR thấp, đặt sát chân IC để giảm nhiễu và sụt áp
Layout quan trọng: vòng dòng xung (IC–diode–tụ–GND) càng ngắn càng tốt

Lưu ý nhanh
Nếu cần 5V/3.3V dòng cao từ 24V, LM2596 sẽ mát hơn 7805/AMS1117, nhưng vẫn cần đổ đồng tản nhiệt cho TO-263 khi tải nặng

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
