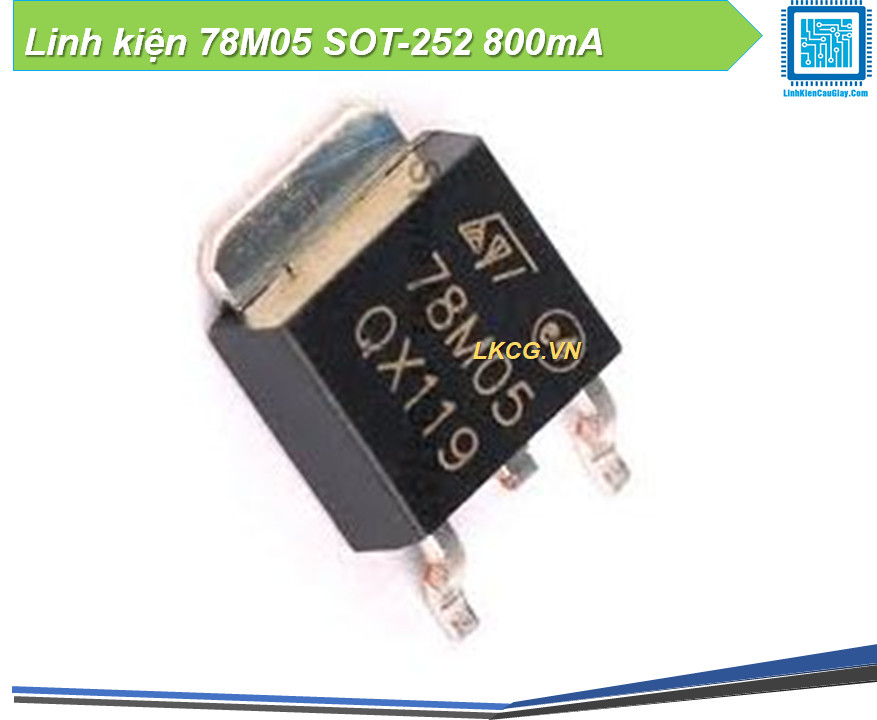

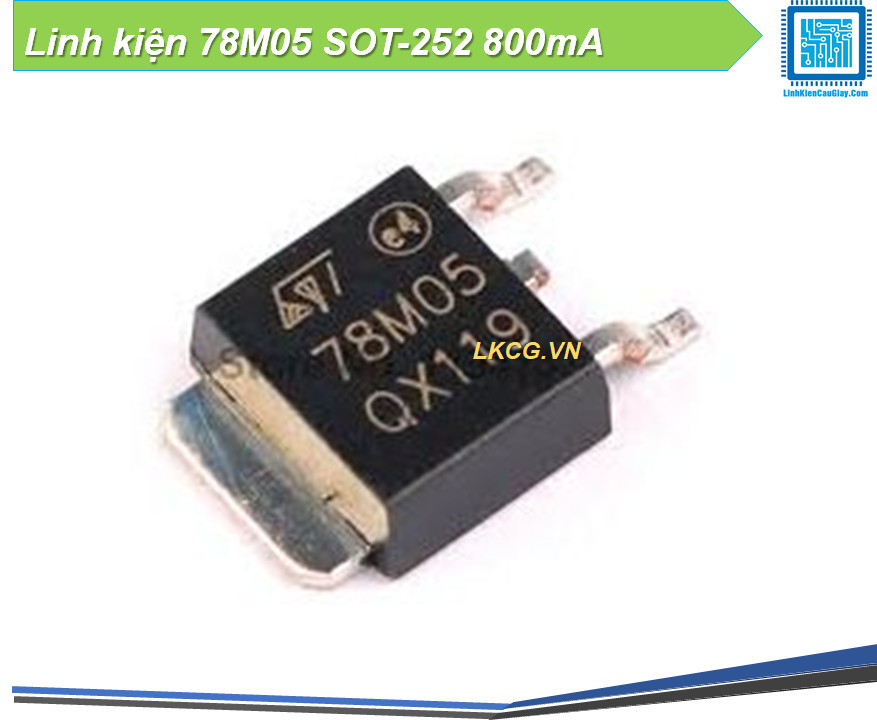

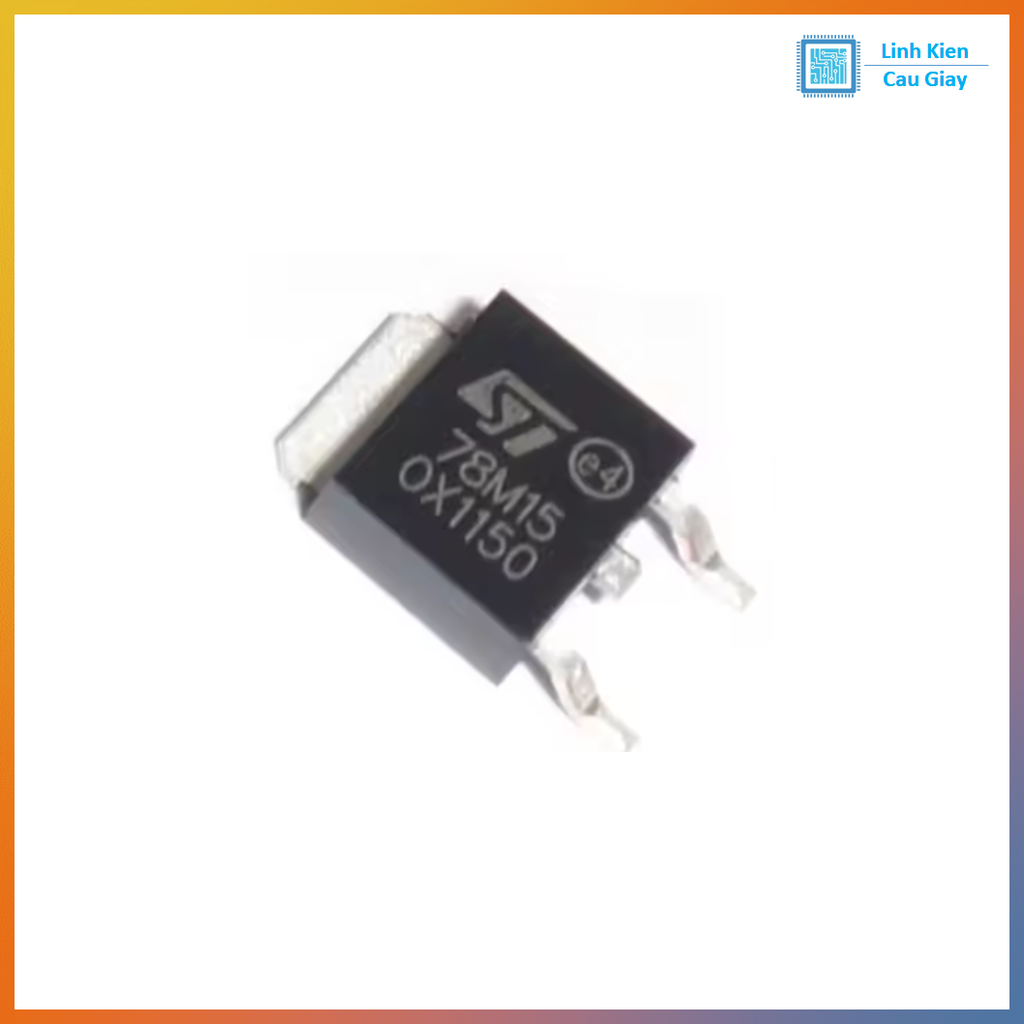

Linh kiện 78M05 SOT-252 800mA

(Mã SP:PVN3127)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

3.000₫

7.000₫

-57%

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

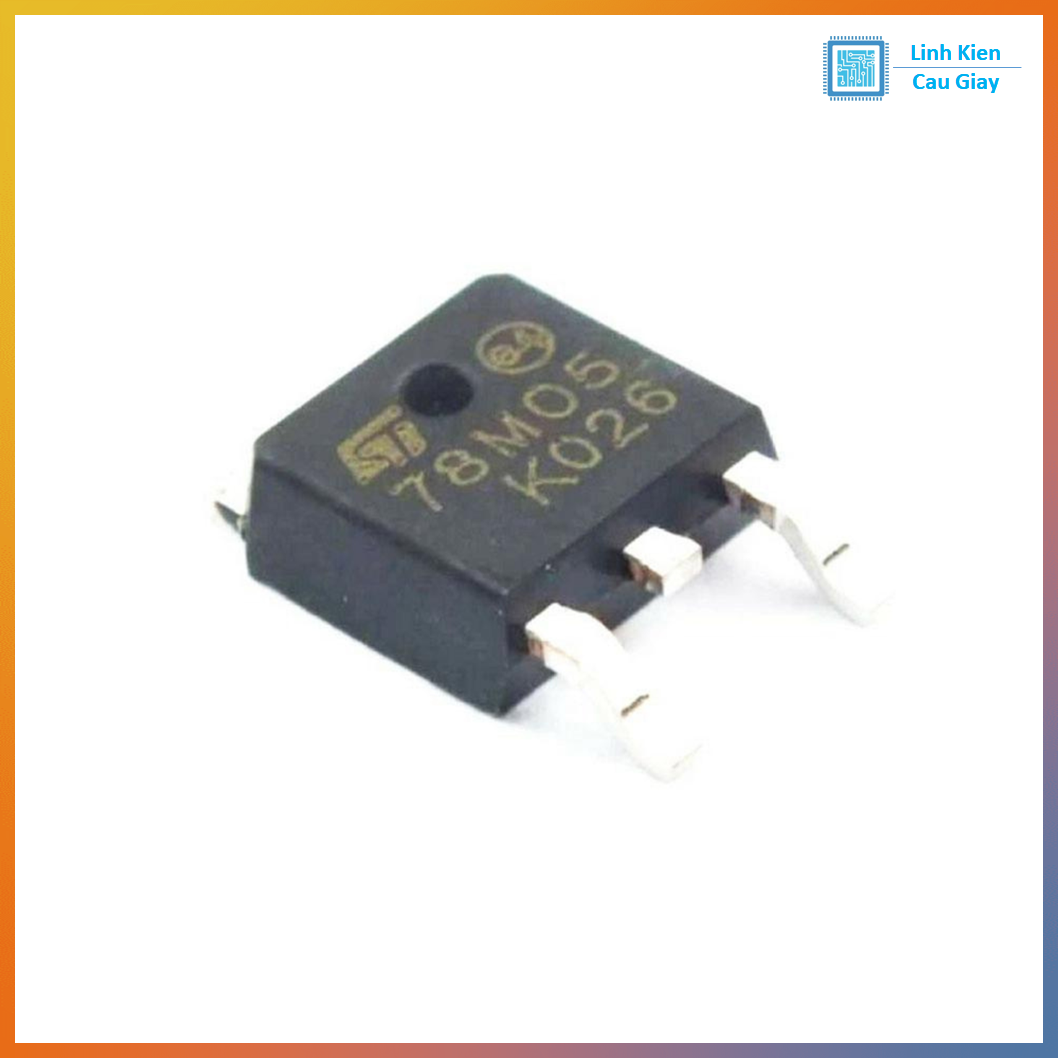

IC ổn áp 5V 78M05 SOT-252 (TO-252/DPAK) 500–800mA | L78M05 SMD

Mô tả sản phẩm

78M05 (L78M05) gói SOT-252/TO-252 (DPAK) là IC ổn áp tuyến tính dương 5V, cấp nguồn 5V sạch nhiễu cho mạch điều khiển, cảm biến. Dòng ra phù hợp các mạch tải vừa (thực tế phụ thuộc tản nhiệt), lắp SMD dễ hàn, bản có “lưng tản nhiệt” giúp thoát nhiệt tốt.

78M05 là IC ổn áp 3 chân tạo ra điện áp 5V cố định từ nguồn DC cao hơn (ví dụ 7–12–24V tùy tải). Đây là ổn áp tuyến tính nên ưu điểm là mạch đơn giản, điện áp ra “sạch”, ít nhiễu, phù hợp cấp nguồn cho vi điều khiển và mạch analog. Vỏ SOT-252 có bản kim loại tản nhiệt giúp chạy tải tốt hơn so với loại nhỏ.

Ứng dụng

Cấp nguồn 5V cho Arduino, ESP8266/ESP32 (qua mạch 5V), STM32, module cảm biến
Nguồn 5V cho mạch logic, opamp, mạch thu phát RF công suất nhỏ
Sửa chữa, thay thế IC ổn áp 5V trên bo mạch công nghiệp/thiết bị điện tử

Sơ đồ chân

Thông số kĩ thuật

Điện áp ra: 5V cố định
Dòng tải: nhóm “78M” thường khoảng 500mA danh định; có nơi ghi tới ~800mA khi tản nhiệt tốt (khuyến nghị tính theo nhiệt độ thực tế)
Dropout: thường cần VIN cao hơn VOUT khoảng ~2V để ổn định (tùy tải)
Bảo vệ: giới hạn dòng, quá nhiệt (tùy phiên bản/nhà sản xuất)
Đóng gói: SOT-252 / TO-252 / DPAK (SMD)

Hướng dẫn sử dụng

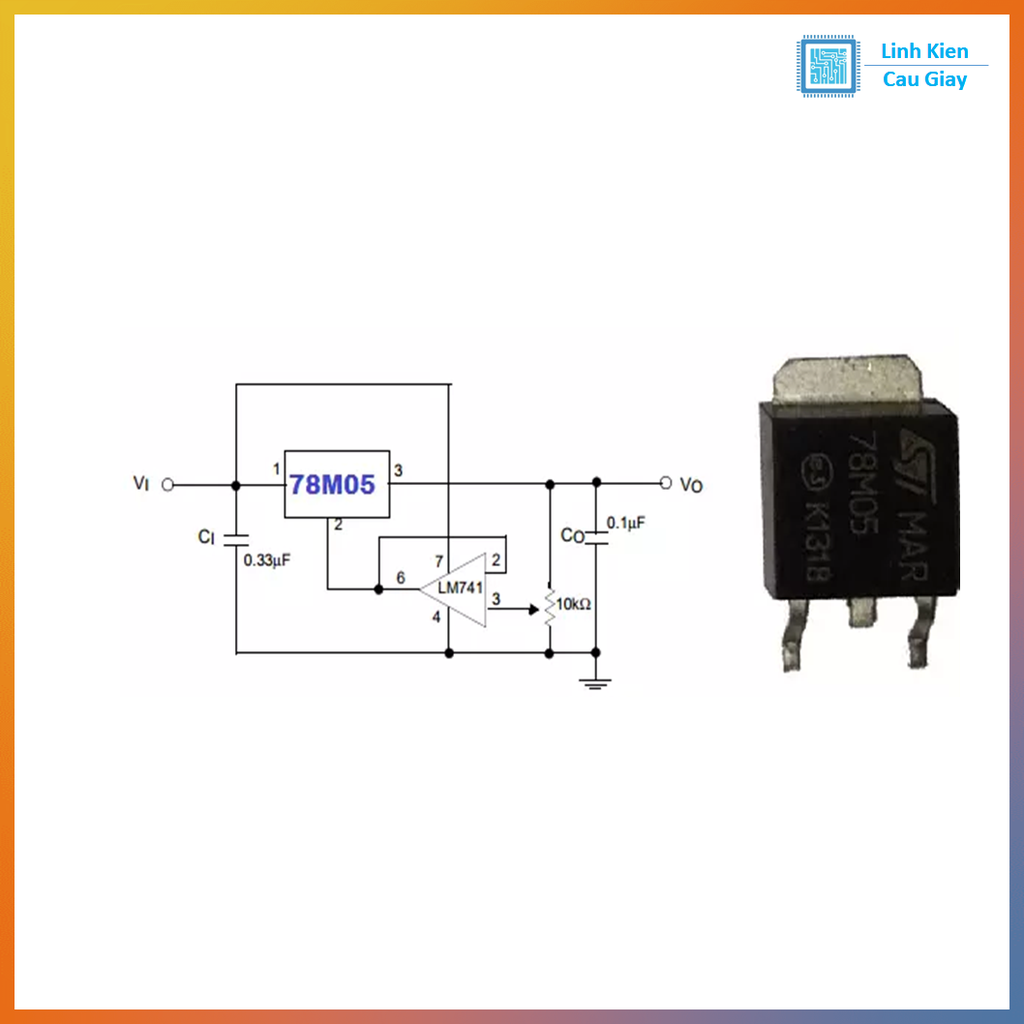

Cách đấu cơ bản: VIN vào chân VIN, mass vào GND, lấy 5V tại VOUT
Nên gắn tụ sát chân IC để ổn định:
Tụ IN: 0.33µF (hoặc 1µF) gần chân VIN–GND
Tụ OUT: 0.1µF (hoặc 1µF) gần chân VOUT–GND
Có thể bổ sung 10–100µF điện phân ở IN/OUT nếu dây nguồn dài hoặc tải thay đổi nhanh
Lưu ý nhiệt: vì là ổn áp tuyến tính, công suất tỏa nhiệt ≈ (VIN − 5V) × I tải → hạ từ 12V xuống 5V mà tải lớn sẽ rất nóng; cần đổ đồng tản nhiệt ở Tab hoặc cân nhắc dùng buck (LM2596/XL1509) nếu tải cao.
