IC nguồn xung hạ áp MP1584EN SOP8 (DC-DC Buck 3A, 4.5–28V)

Mô tả sản phẩm

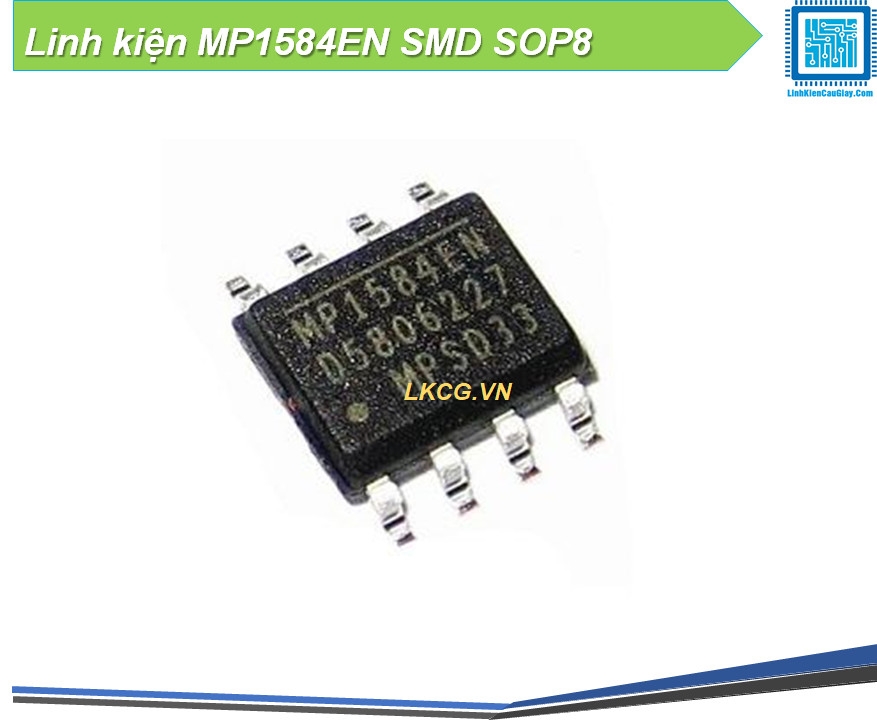

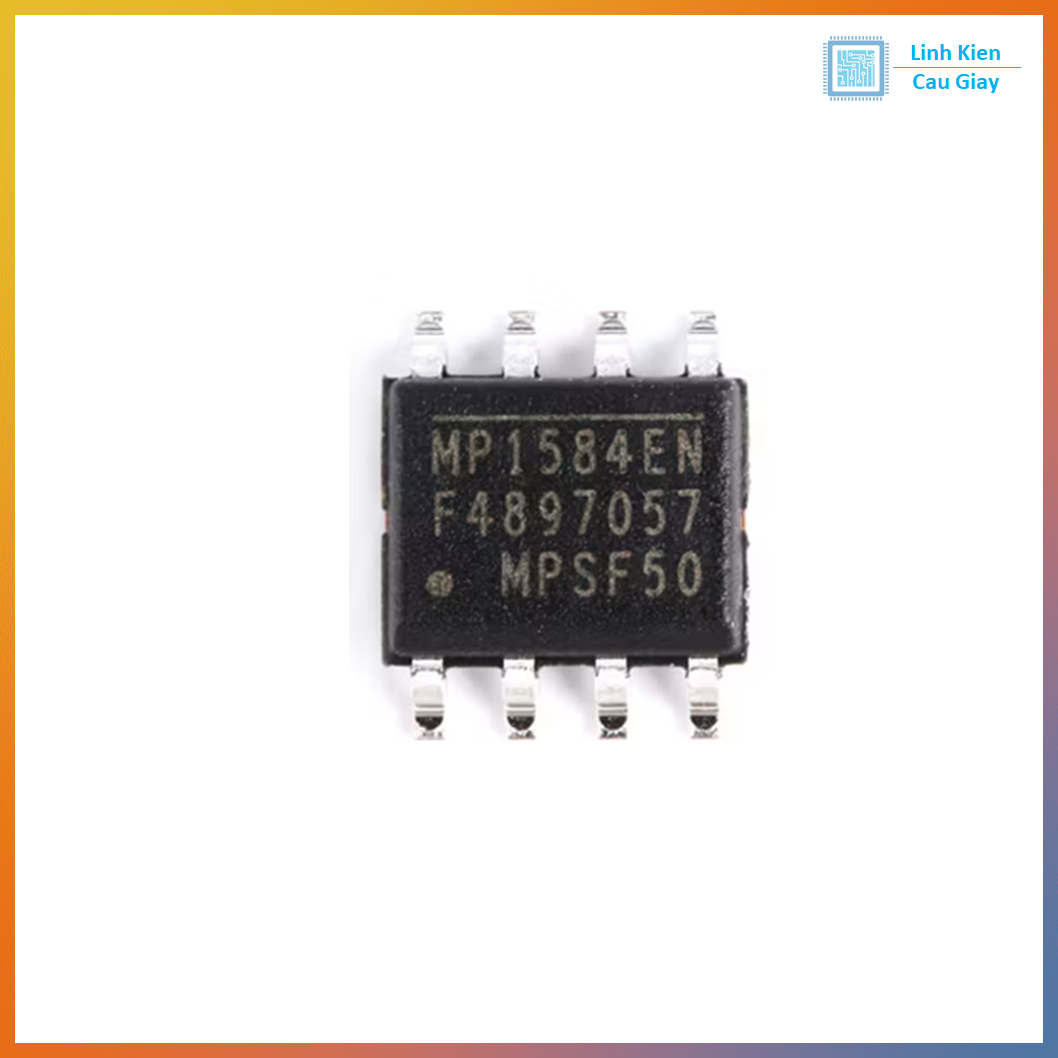

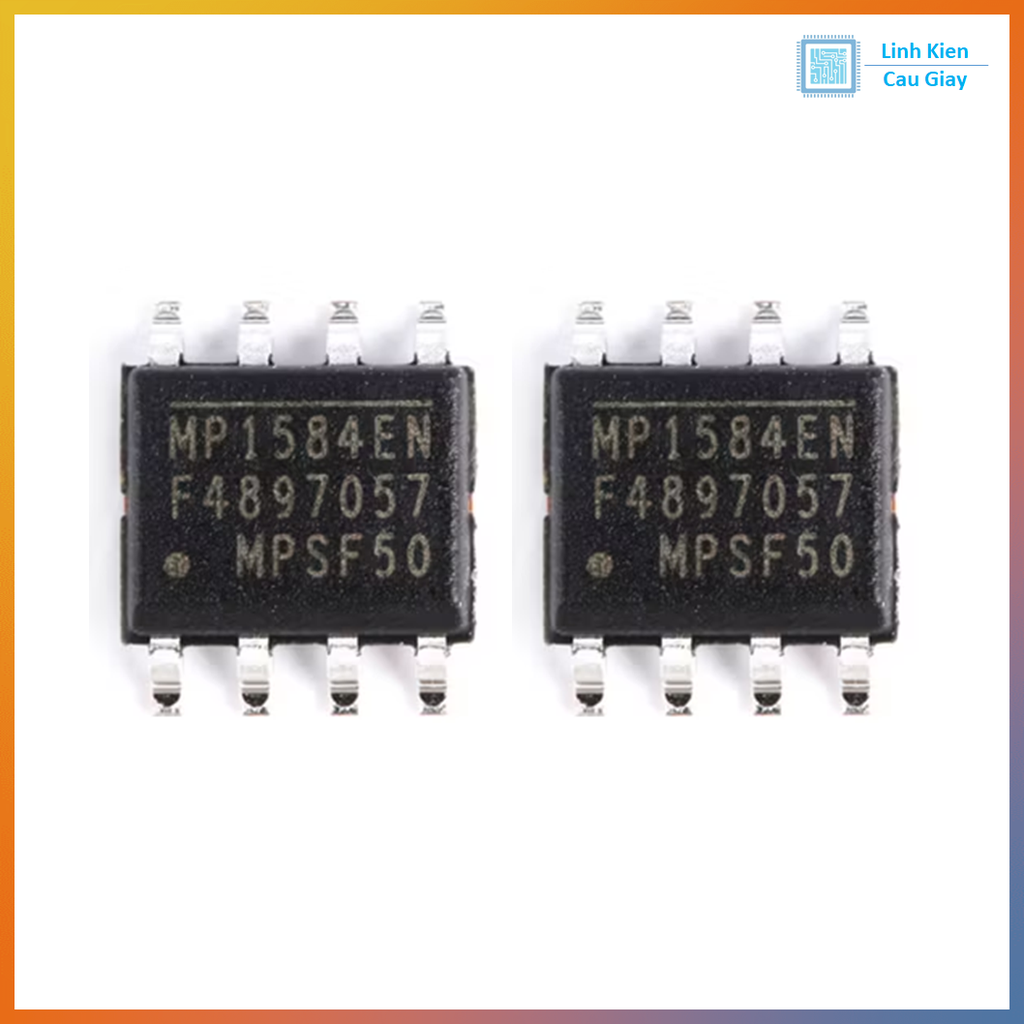

MP1584EN SOP8 là IC nguồn xung hạ áp (DC-DC Buck) tần số cao, tích hợp MOSFET công suất phía high-side, cho dòng ra tới 3A, phù hợp làm nguồn 12V→5V/3.3V, 24V→12V/5V cho Arduino/ESP, cảm biến, LED, thiết bị DIY. Dòng MP1584EN nổi tiếng vì mạch gọn, hiệu suất cao, dễ thiết kế PCB nhỏ nhờ chạy tần số đến 1.5MHz và có chân FREQ chỉnh tần số. Dạng SOP-8/SOIC8E có pad tản nhiệt (Exposed Pad) giúp tản nhiệt tốt khi chạy tải lớn. (Trên chip thường in “MP1584EN” đúng như ảnh của bạn.)

• IC DC-DC hạ áp (Buck), điều khiển dòng (current-mode) giúp đáp ứng nhanh và dễ bù vòng lặp.

• Dải điện áp vào rộng 4.5V–28V, điện áp ra chỉnh được 0.8V–25V (tùy thiết kế cuộn cảm/diode/tụ và Vin).

• Gói SOIC8E/SOP-8 có pad tản nhiệt, khuyến nghị nối Exposed Pad về GND plane để tản nhiệt tối ưu.

Ứng dụng

• Hạ áp 12V → 5V / 3.3V cấp cho Arduino, ESP32/ESP8266, module RF, cảm biến

• Hạ áp 24V → 12V / 9V / 5V cho thiết bị công nghiệp mini, DIY nguồn gọn

• Làm nguồn cho LED, motor/servo nhỏ (khi cần nguồn ổn định)

• Sửa chữa/thay thế các mạch/module dùng MP1584EN

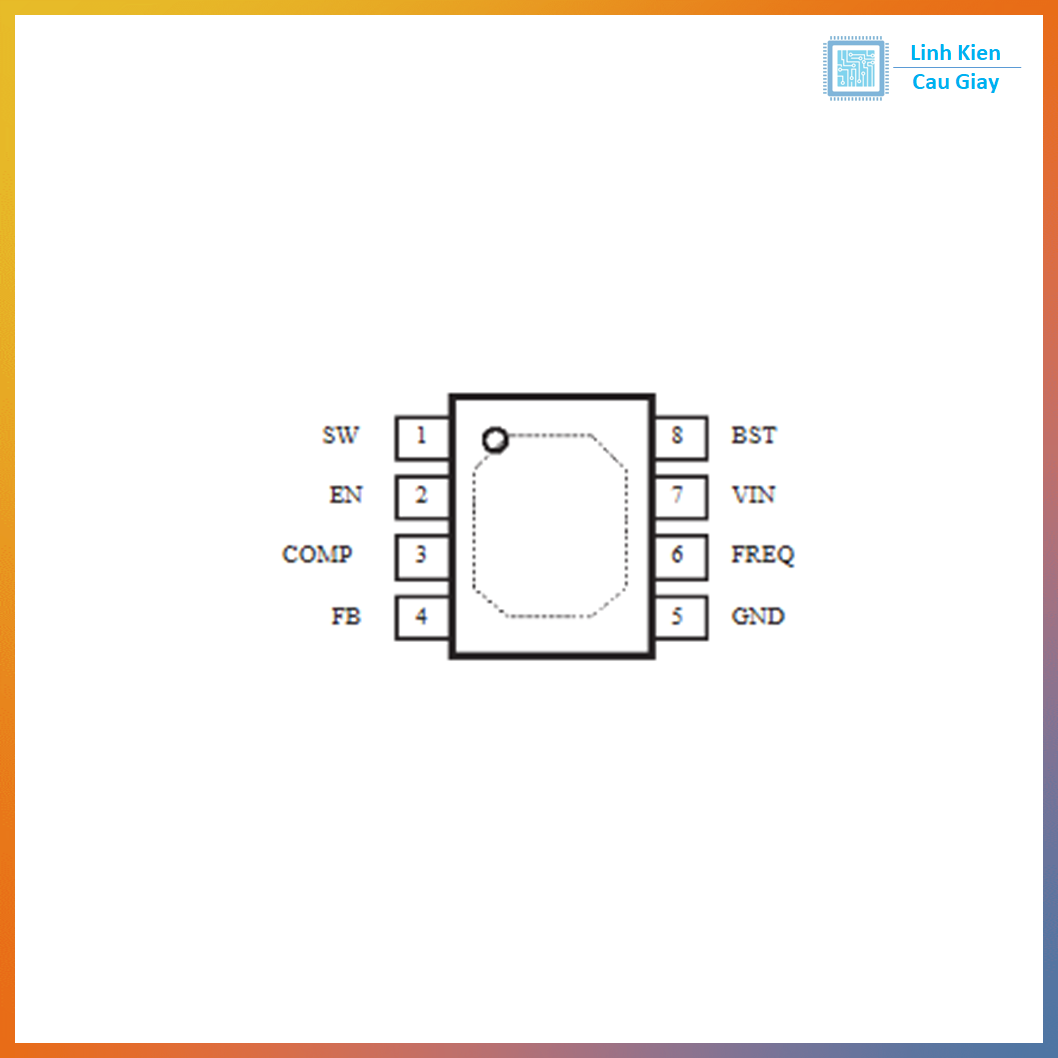

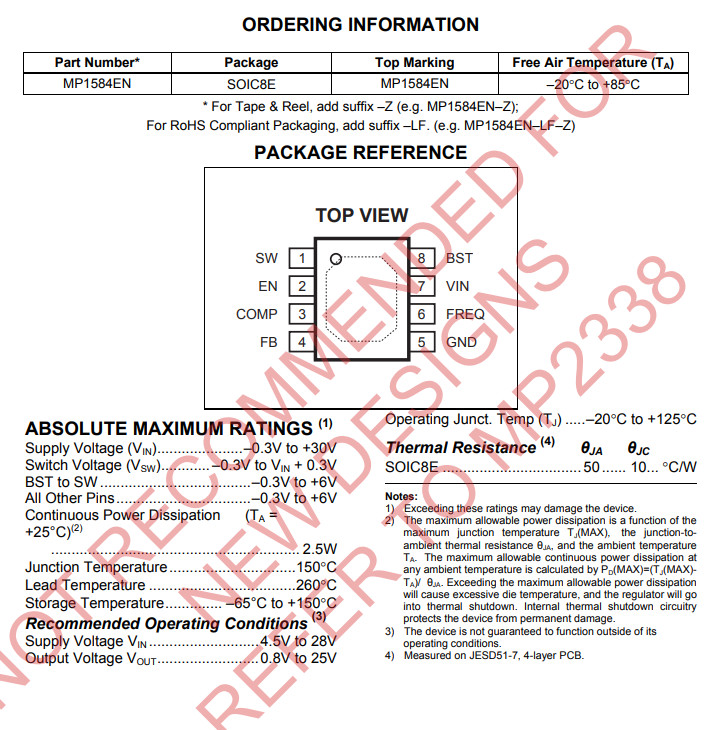

Sơ đồ chân

Pin 1: SW (Switch node)
Pin 2: EN (Enable)
Pin 3: COMP (Bù/Compensation)
Pin 4: FB (Feedback, tham chiếu nội ~0.8V)
Pin 5: GND + Exposed Pad (nối mass, pad nối GND plane để tản nhiệt)
Pin 6: FREQ (đặt tần số bằng điện trở xuống GND)
Pin 7: VIN (nguồn vào)
Pin 8: BST (bootstrap, tụ nối BST–SW)

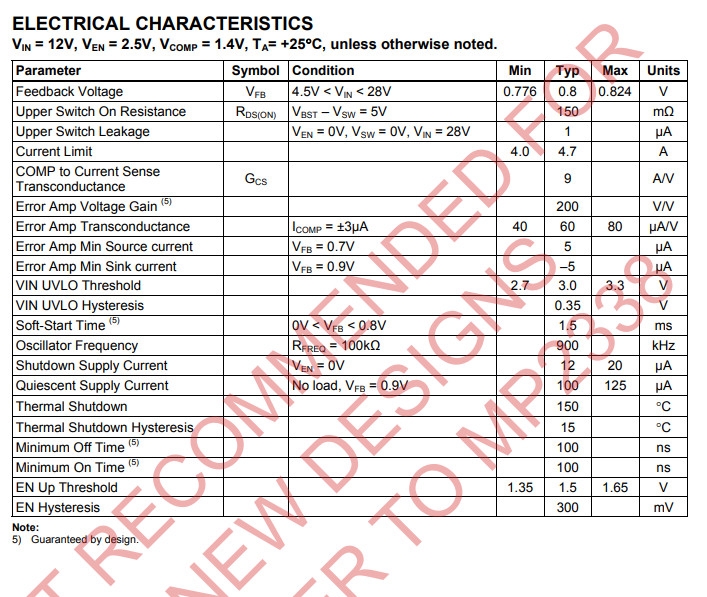

Thông số kĩ thuật

• Dải Vin hoạt động: 4.5V–28V (Abs max VIN tới 30V)

• Vout chỉnh được: 0.8V–25V

• Dòng ra: tới 3A (tùy tản nhiệt/thiết kế mạch)

• Tần số chuyển mạch: chỉnh được 100kHz–1.5MHz

• Dòng tĩnh (no-load): khoảng 100µA

• Bảo vệ: giới hạn dòng, quá nhiệt (thermal shutdown)

Hướng dẫn sử dụng

1. Đây là IC Buck: chỉ dùng để hạ áp (Vin phải lớn hơn Vout một mức đủ).

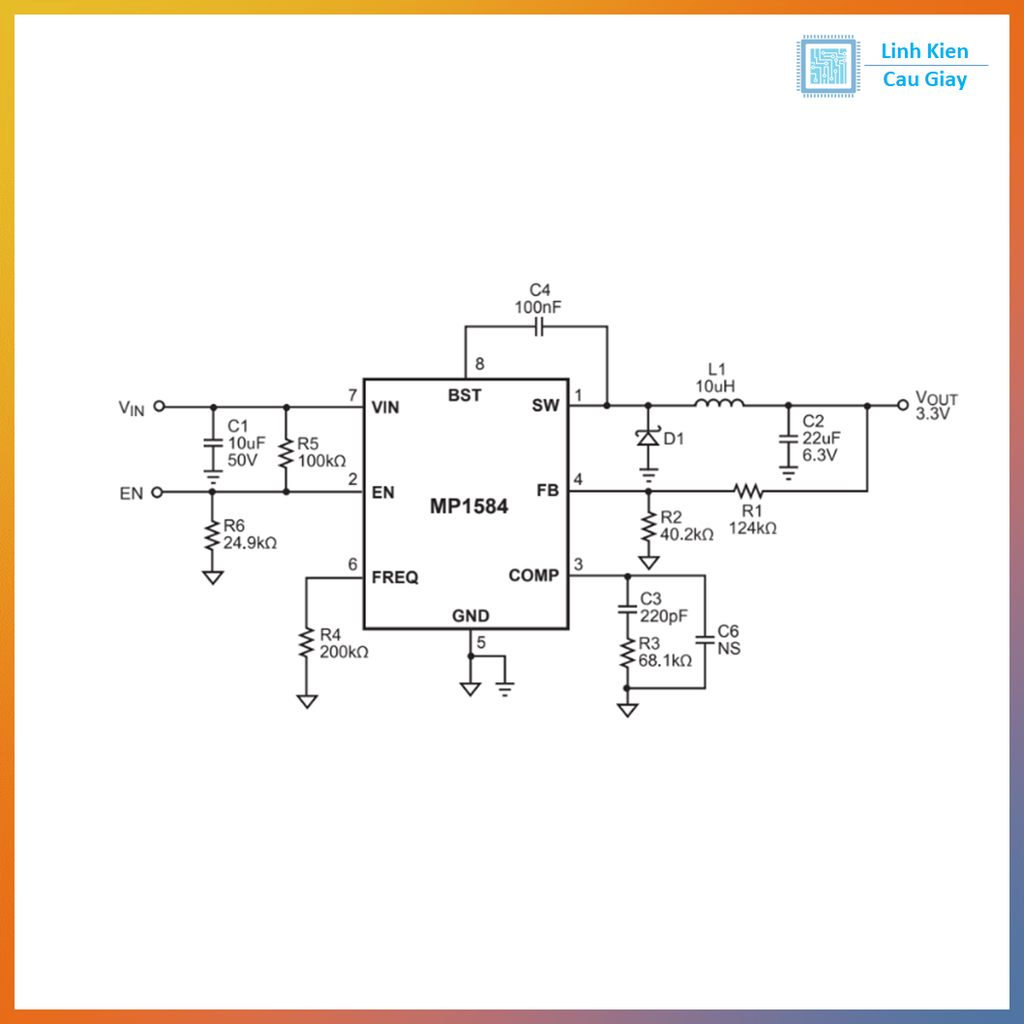

2. Bắt buộc có: cuộn cảm L, diode Schottky, tụ input/output, cầu chia áp FB, tụ BST–SW, mạch bù COMP.

3. Diode Schottky kéo về GND cần đặt gần chân SW để giảm xung nhiễu/spike.

4. Tụ decoupling đầu vào đặt sát chân VIN–GND để giảm nhiễu chuyển mạch.

5. Pad tản nhiệt (Exposed Pad) nên nối GND plane + via nhiệt để chạy tải 2–3A ổn định.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
