Linh kiện L7909CV DIP TO-220

(Mã SP:PVN3071)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

4.000₫

5.000₫

-20%

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

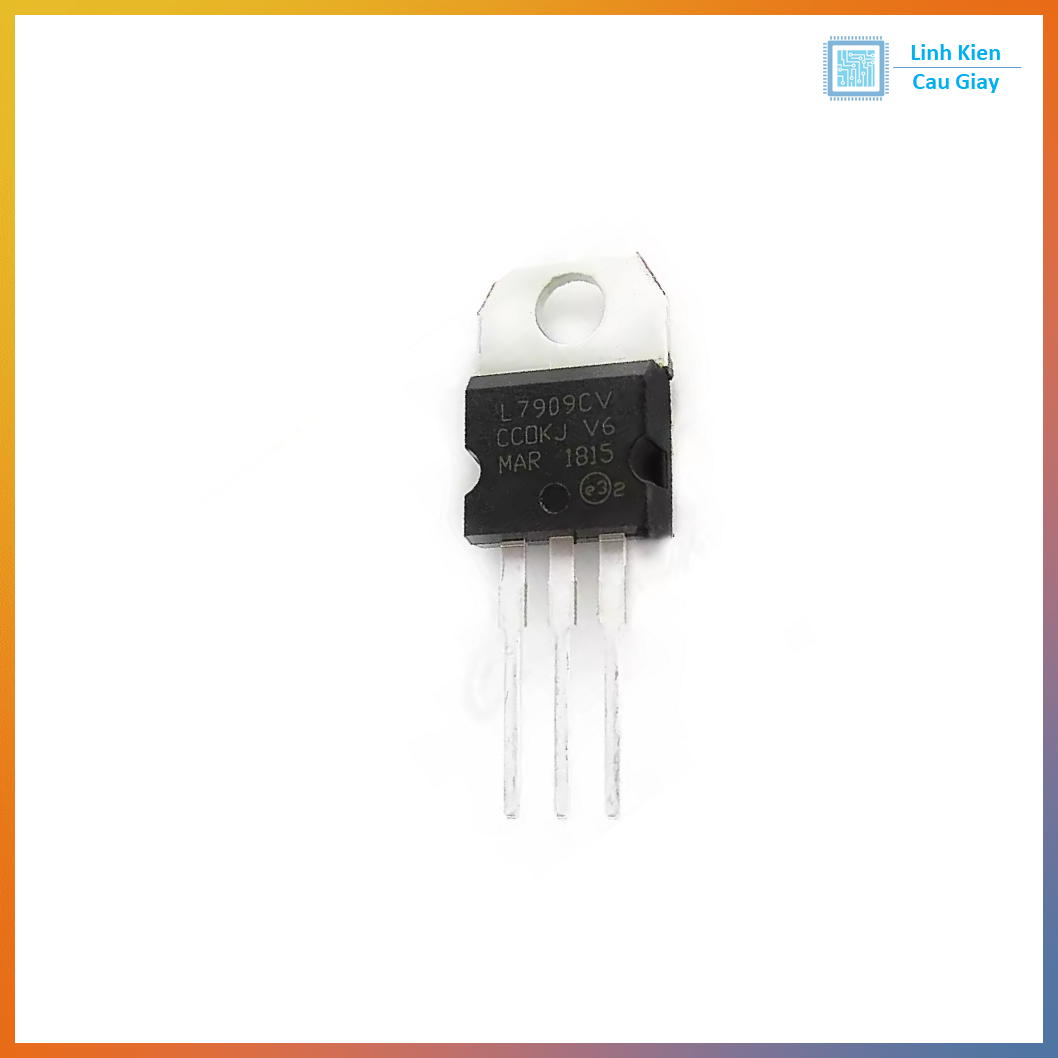

IC ổn áp âm -9V L7909CV TO-220 (chân cắm)

Mô tả sản phẩm

L7909CV TO-220 là IC ổn áp tuyến tính âm (-Negative Regulator) cho ra điện áp -9V cố định, rất phổ biến trong các mạch nguồn đối xứng, mạch âm thanh/OP-AMP, thiết bị đo và mạch analog cần nguồn âm sạch, nhiễu thấp. Dạng TO-220 (chân cắm) dễ hàn, dễ thay thế, có thể bắt tản nhiệt khi tải lớn. L7909CV thường dùng cùng L7809/7809 để tạo bộ nguồn ±9V ổn định.

IC ổn áp tuyến tính điện áp âm cố định -9V.
Cho nguồn ổn định – nhiễu thấp, phù hợp mạch analog/âm thanh.
Dạng TO-220: bền, dễ lắp tản nhiệt, dễ sửa chữa/DIY.

Ứng dụng

Tạo nguồn âm -9V cho op-amp, preamp, mạch lọc chủ động

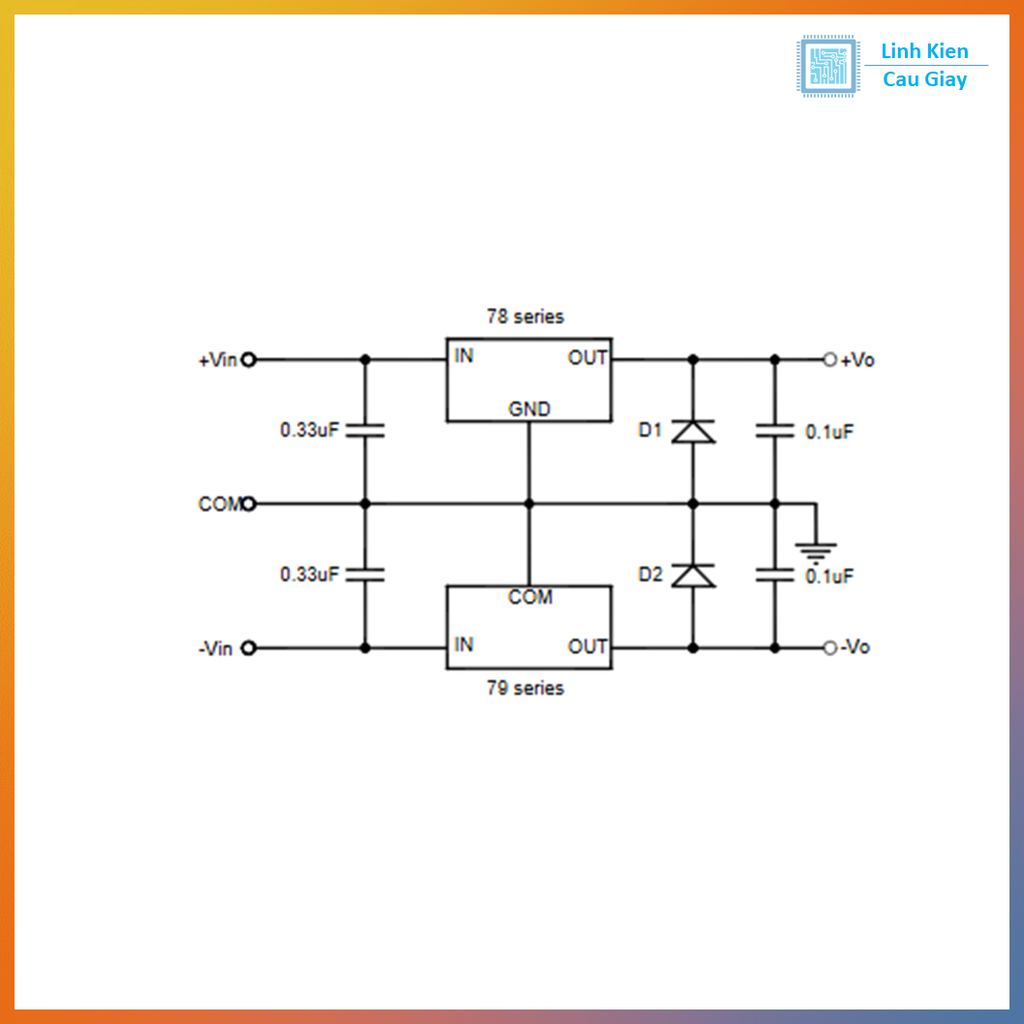

Làm nguồn đối xứng ±9V (kết hợp 7809) cho audio/analog
Nguồn âm cho mạch đo lường, cảm biến analog, mạch khuếch đại tín hiệu
Sửa chữa các bo mạch dùng ổn áp họ 79xx (7905/7909/7912/7915…)

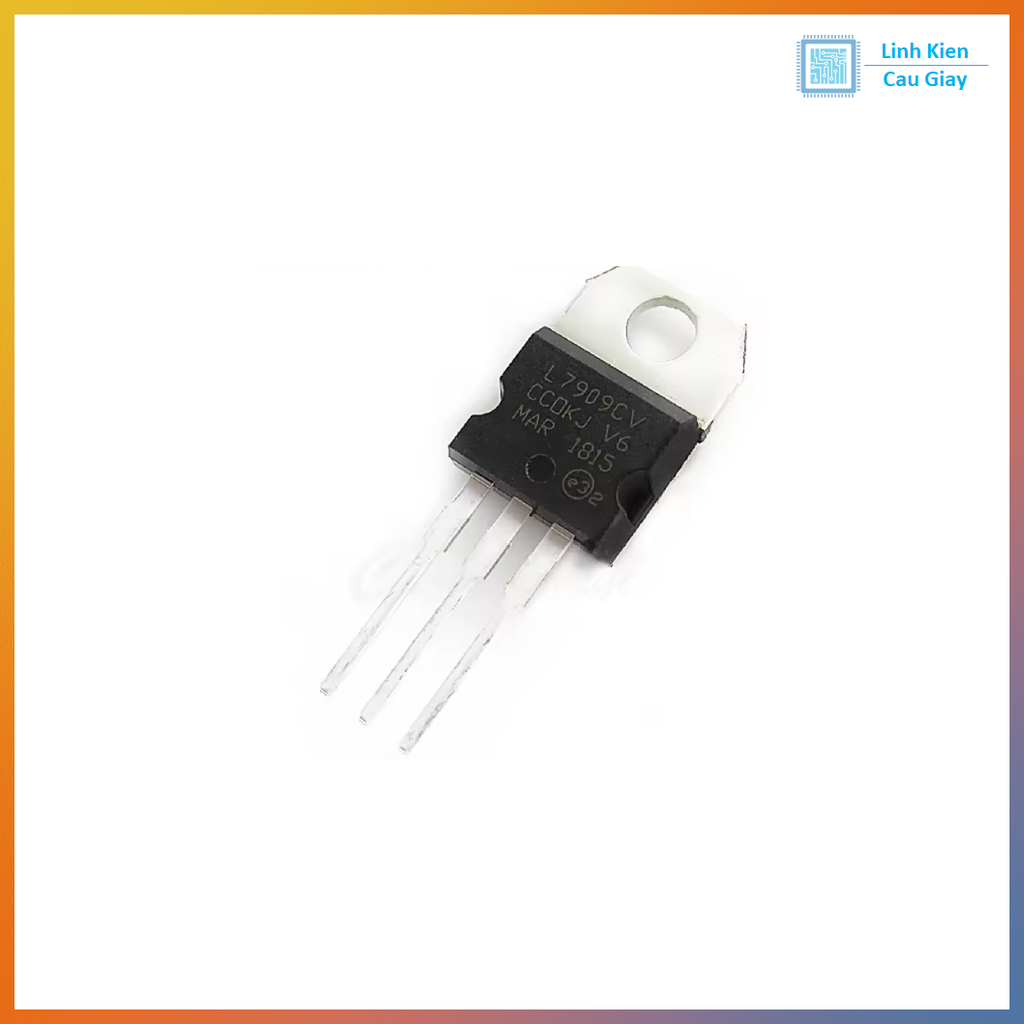

Sơ đồ chân

Nhìn mặt chữ, chân hướng xuống (từ trái sang phải):

GND
IN (nguồn âm vào)
OUT (ra -9V)

Thông số kĩ thuật

Điện áp ra: -9V
Dòng tải: thường tới ~1A (cần tản nhiệt tốt khi tải lớn)
Điện áp vào yêu cầu: phải “âm hơn” đầu ra một mức nhất định (cần headroom/dropout), ví dụ muốn -9V thì Vin thường khoảng ≤ -11V trở xuống (tùy tải).
Bảo vệ: quá dòng / quá nhiệt (tùy phiên bản)

Hướng dẫn sử dụng

Cấp nguồn âm vào chân IN (ví dụ -12V, -15V…).
Lấy ra -9V tại chân OUT, chân GND nối mass chung hệ thống.
Nên gắn tụ lọc gần IC để ổn định:
- Input: 0.33µF + 10µF (tùy mạch)
- Output: 0.1µF + 10µF
Nếu chạy tải cao, bắt tản nhiệt TO-220 để IC không quá nóng.
