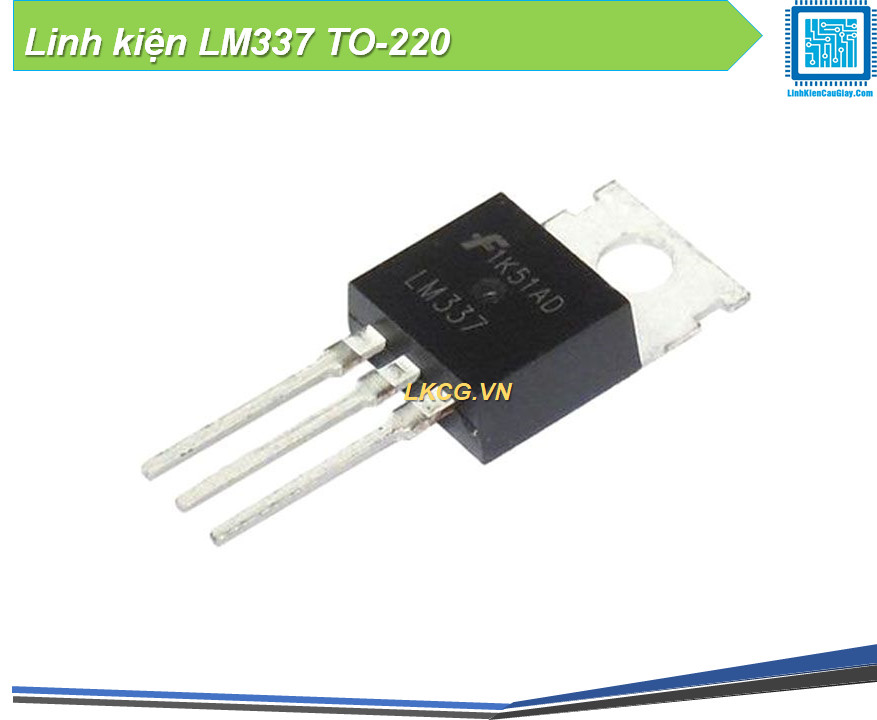

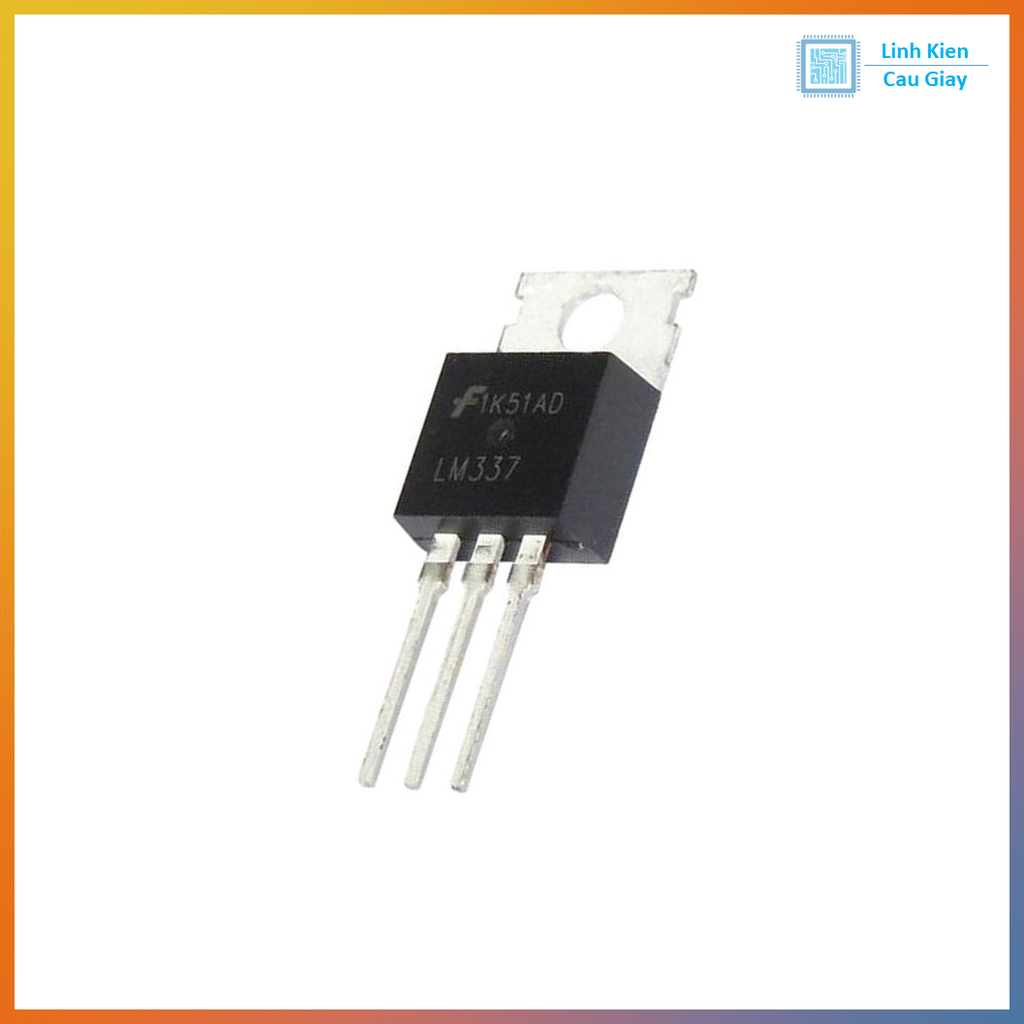

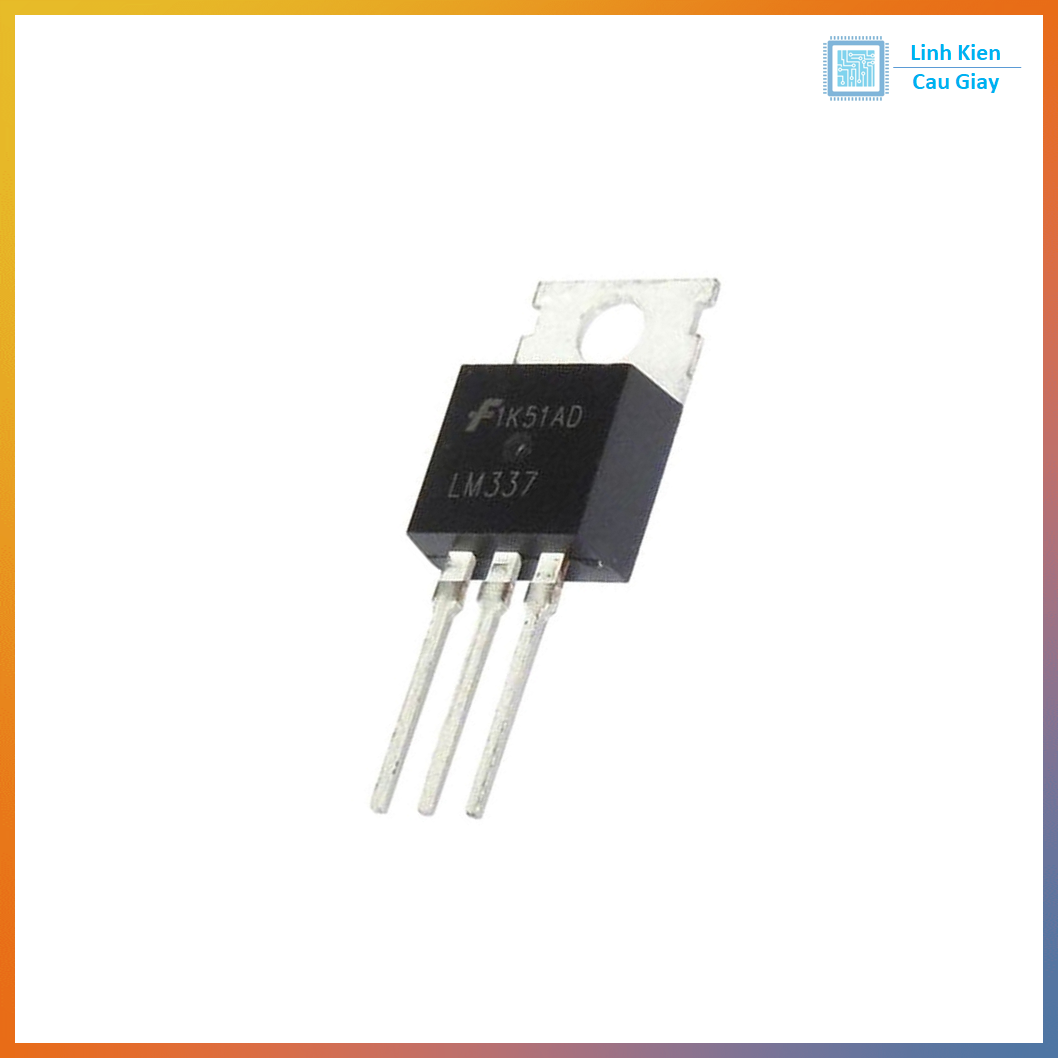

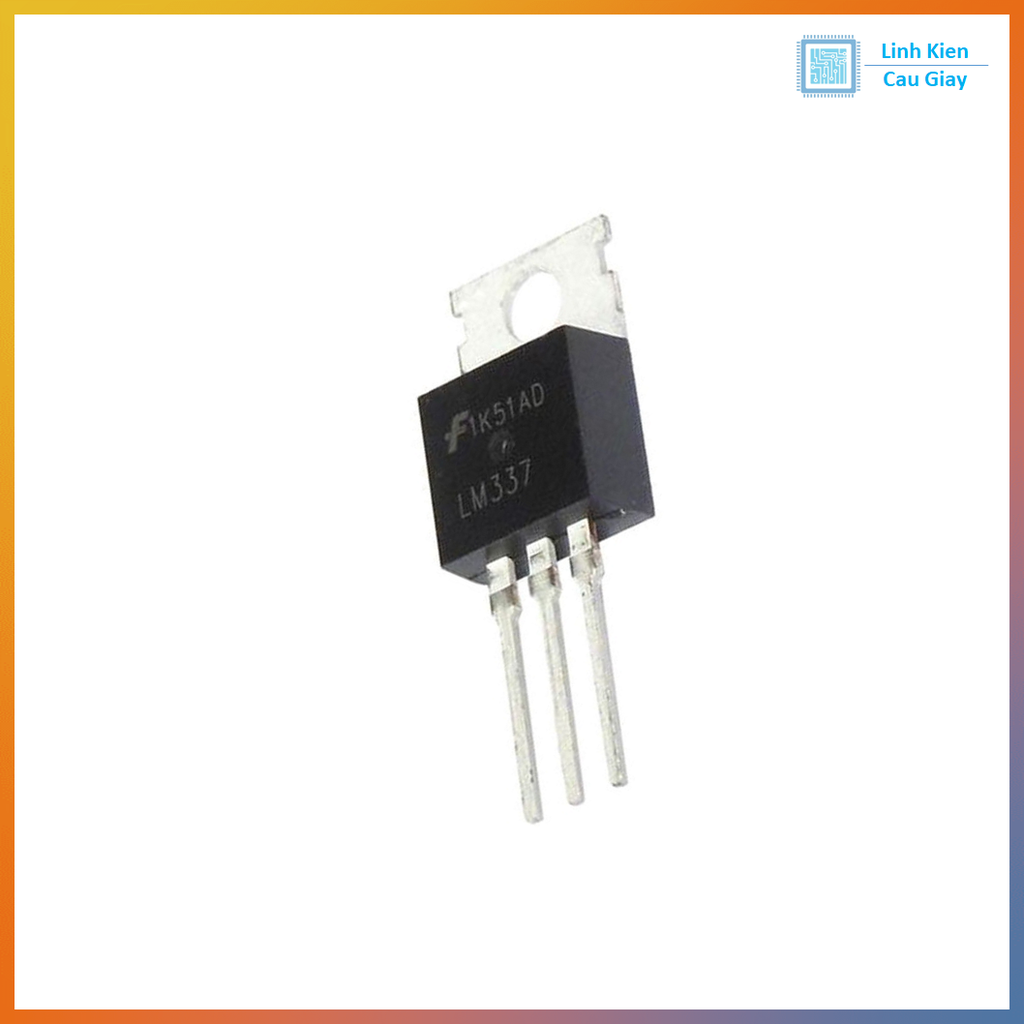

IC ổn áp âm chỉnh áp LM337 TO-220 (nguồn âm -1.25V đến -37V)

Mô tả sản phẩm

LM337 TO-220 là IC ổn áp tuyến tính chỉnh được điện áp âm (Negative Adjustable Regulator) rất phổ biến trong các mạch nguồn đối xứng và nguồn âm cho mạch analog. Với vài linh kiện ngoài đơn giản, LM337 giúp tạo ra điện áp âm ổn định, nhiễu thấp, phù hợp cho op-amp, mạch âm thanh, mạch đo lường, nguồn ±12V/±15V… Dạng TO-220 dễ lắp tản nhiệt, chịu dòng tốt, thuận tiện sửa chữa và lắp ráp nguồn công suất vừa.

• LM337 là IC ổn áp điện áp âm, chỉnh được bằng 2 điện trở.

• Cho điện áp ra âm ổn định, độ nhiễu thấp (so với nguồn switching), dễ dùng trong mạch analog.

• Dạng TO-220 có thể bắt tản nhiệt, phù hợp chạy tải lớn hơn so với dạng nhỏ.

Ứng dụng

• ạo nguồn âm cho op-amp, preamp, mixer, DAC/ADC analog, mạch lọc chủ động

• Làm nguồn đối xứng ±5V, ±9V, ±12V, ±15V (kết hợp LM317 cho nguồn dương)

• Nguồn âm cho mạch đo, cảm biến analog, mạch khuếch đại tín hiệu

• Sửa chữa các thiết bị dùng ổn áp âm LM337/LM337T

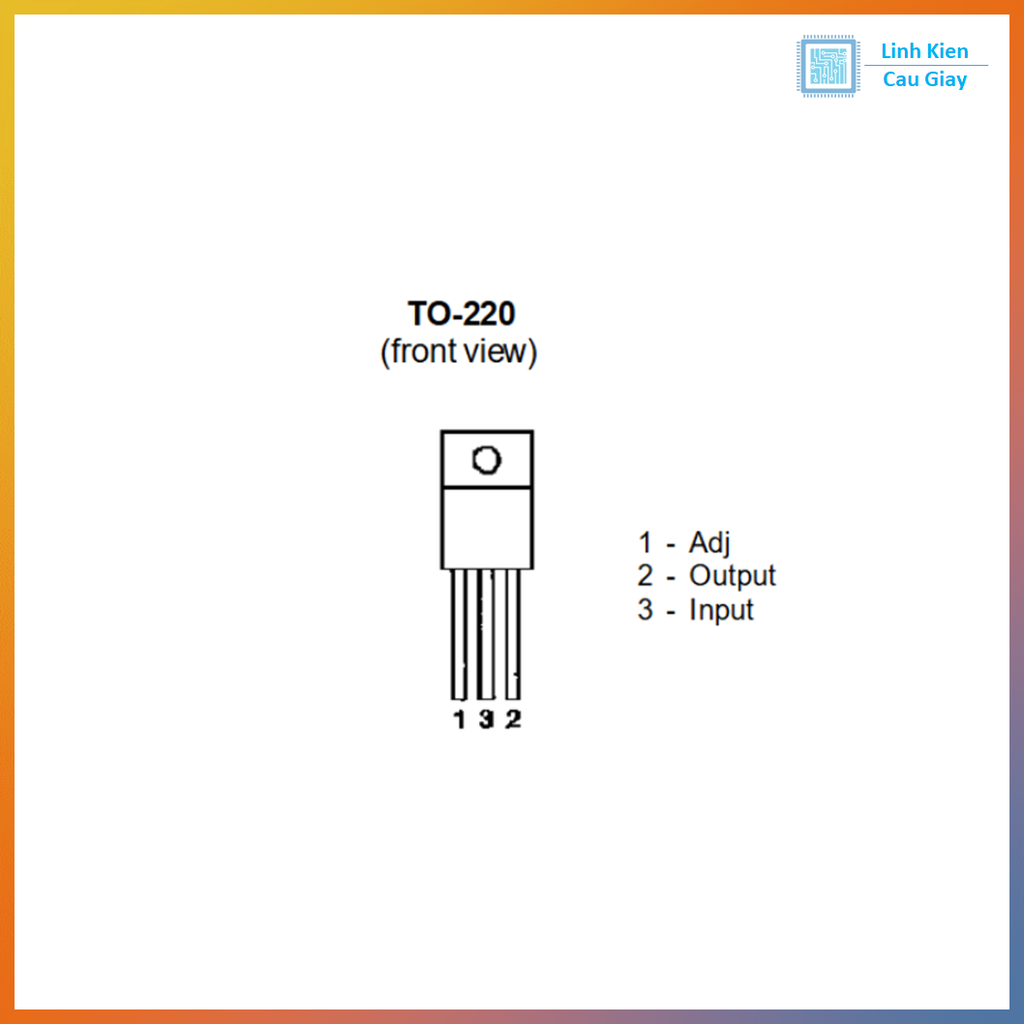

Sơ đồ chân

Nhìn mặt chữ, chân hướng xuống (từ trái sang phải):

1. ADJ (Adjust)

2. OUT (Output âm)

3. IN (Input âm)

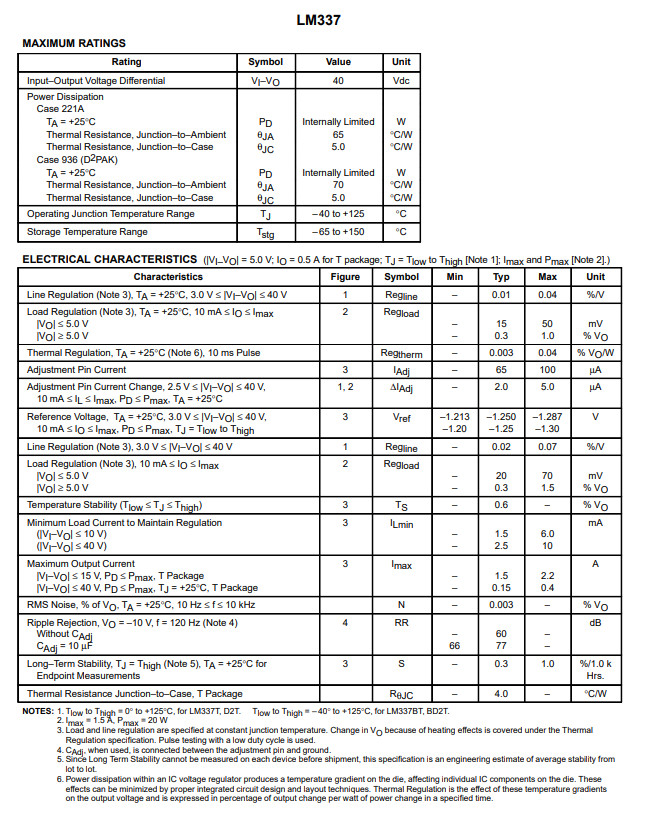

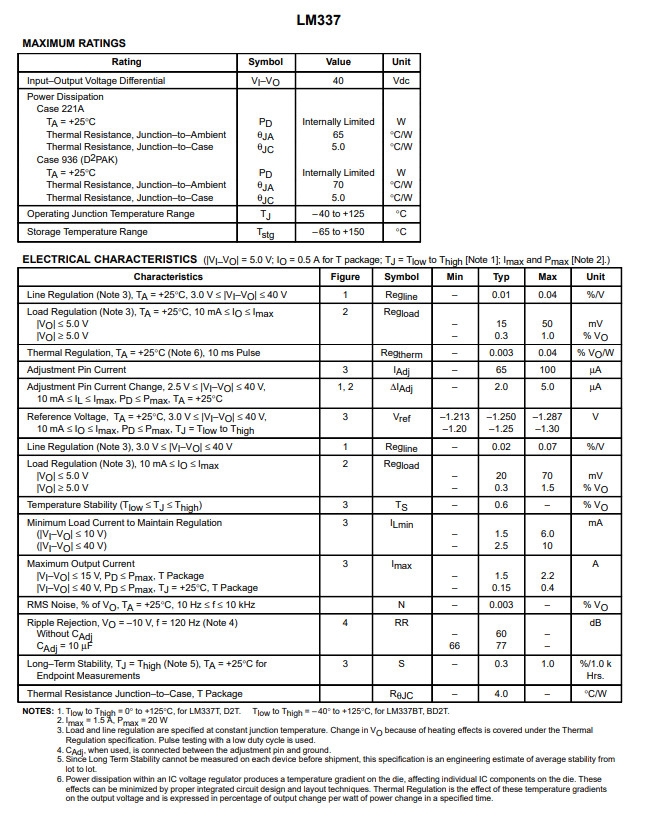

Thông số kĩ thuật

• Loại: Negative Adjustable Linear Regulator

• Điện áp ra: khoảng -1.25V đến -37V (phụ thuộc Vin và tải)

• Dòng tải: thường tới ~1.5A (cần tản nhiệt tốt)

• Dropout (độ chênh tối thiểu): khoảng ~2V–3V (tùy điều kiện)

• Có bảo vệ: quá dòng / quá nhiệt (tùy phiên bản)

Hướng dẫn sử dụng

• Cấp nguồn âm vào chân IN (ví dụ -12V, -24V…).

• Dùng 2 điện trở đặt mức điện áp ra:

  • R1 thường chọn 240Ω

  • R2 tính theo mức điện áp âm mong muốn (có thể dùng biến trở để chỉnh)

• Nên gắn tụ chống dao động gần IC:

  • Tụ input: 0.1µF + (10µF)

  • Tụ output: 1µF–10µF (tùy mạch)

• Nếu tải lớn, bắt tản nhiệt TO-220 để IC không quá nóng.

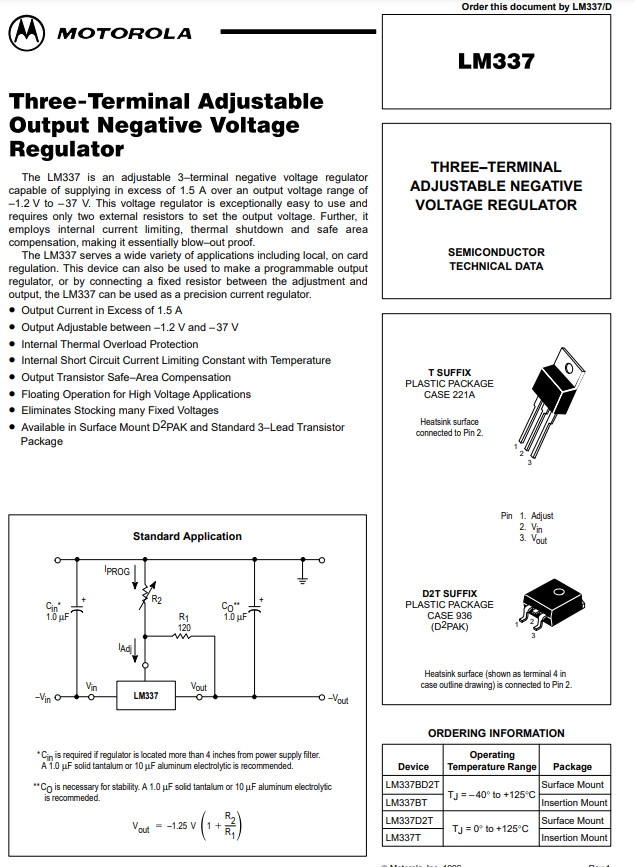

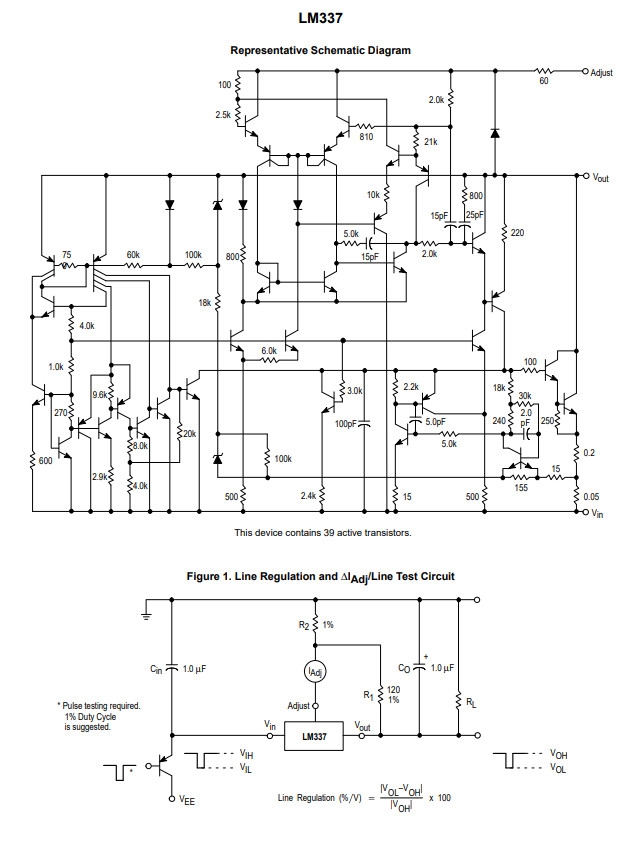

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
