IC ổn áp 12V L7812CV TO-220 (78xx Positive Regulator)

Mô tả sản phẩm

L7812CV TO-220 là IC ổn áp tuyến tính dương +12V thuộc họ 78xx, cho ra 12V cố định ổn định và “sạch”, rất phổ biến trong nguồn analog, mạch điều khiển, thiết bị công nghiệp và DIY. Dạng vỏ TO-220 tản nhiệt tốt, dễ bắt heatsink, chỉ cần thêm tụ lọc ngõ vào/ra là chạy ổn định. L7812CV phù hợp tạo nguồn 12V từ nguồn vào cao hơn như 15V–24V DC (tuỳ tải), lưu ý IC tuyến tính sẽ tỏa nhiệt khi chênh áp lớn và dòng tải cao.

L7812CV là ổn áp tuyến tính 3 chân, điện áp ra +12V cố định, độ ổn định cao, nhiễu thấp, dễ dùng cho cả mạch analog và mạch điều khiển. Vì là tuyến tính, công suất tỏa nhiệt xấp xỉ: P ≈ (Vin − 12) × I, nên khi dùng Vin 24V và tải lớn, IC sẽ nóng nhanh → cần heatsink/đổ đồng tản nhiệt.

Ứng dụng

Nguồn 12V cho relay, solenoid, quạt 12V, module điều khiển
Nguồn 12V sạch cho mạch analog, audio, op-amp (kết hợp 7912 để tạo ±12V)
Nguồn phụ trong hệ 24V công nghiệp (tạo 12V cho phần điều khiển)
DIY: robot, CNC mini, bộ nguồn tuyến tính đơn giản

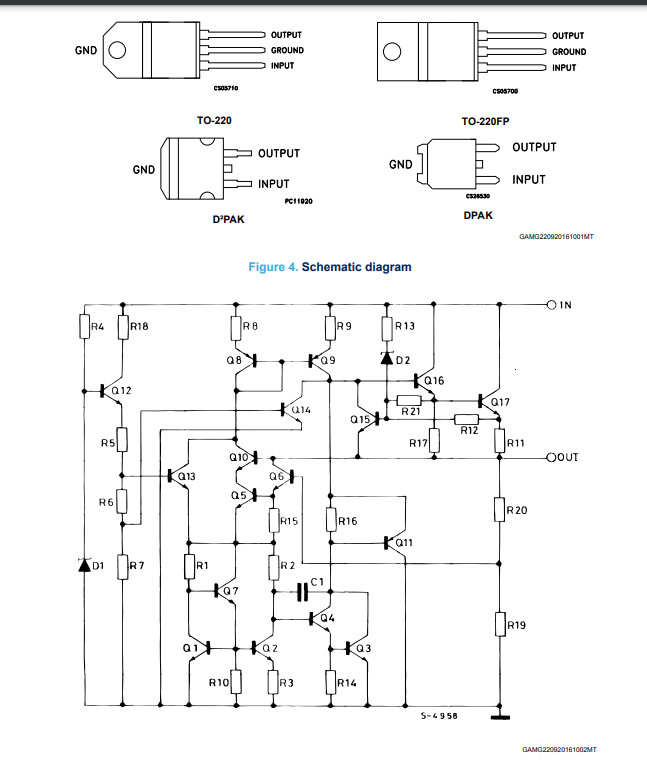

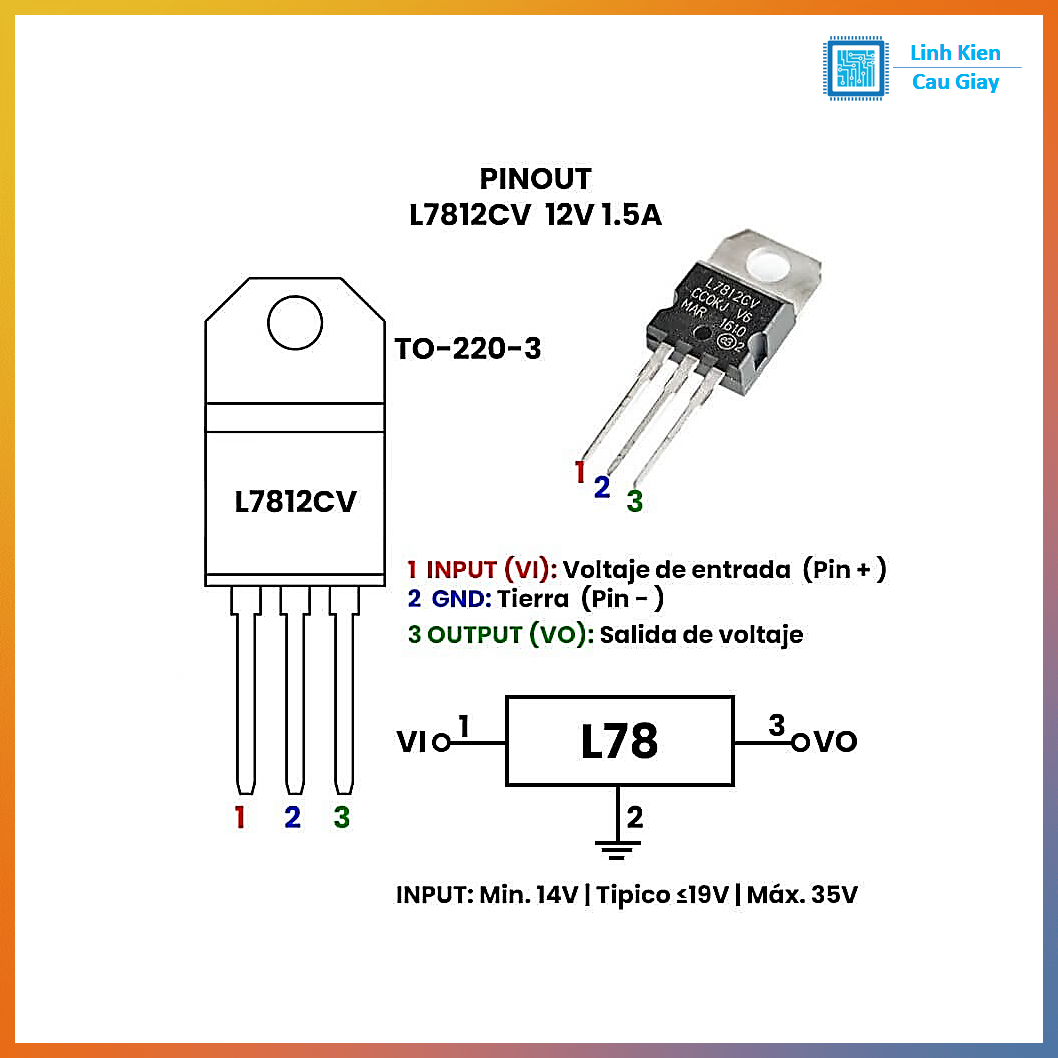

Sơ đồ chân

Chân 1: VIN (IN)
Chân 2: GND
Chân 3: VOUT (OUT = +12V)

Thông số kĩ thuật

Điện áp ngõ ra: +12V cố định
Dòng tải: thường tới ~1A (phụ thuộc tản nhiệt)
Điện áp vào: cần cao hơn 12V một khoảng (dropout khoảng ~2V điển hình)

Hướng dẫn sử dụng

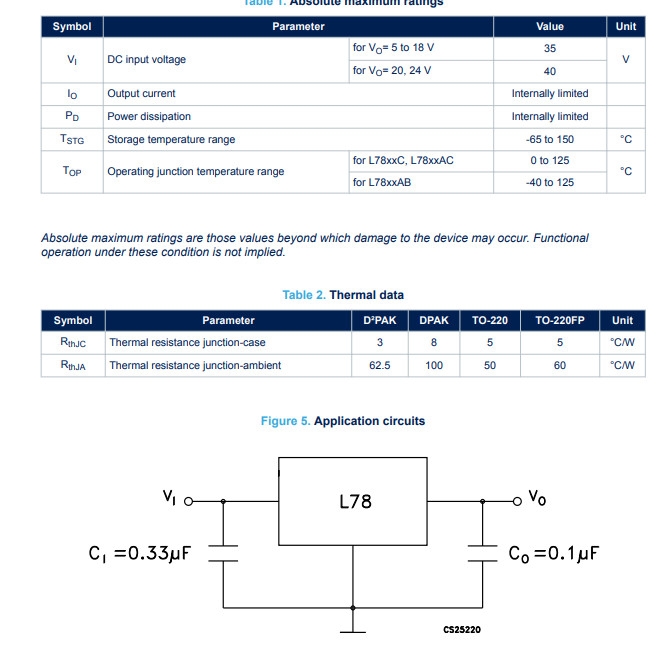

Tụ lọc khuyến nghị (đặt sát IC)
CIN: 0.33µF (có thể kèm 10µF–100µF nếu nguồn vào nhiễu/dây dài)
COUT: 0.1µF (có thể kèm 10µF–47µF để tải ổn định hơn)
Tính nhiệt nhanh để chọn heatsink
Ví dụ Vin=24V, I=0.5A → P ≈ (24−12)×0.5 = 6W → bắt buộc heatsink tốt
Mẹo tối ưu
Nếu cần hiệu suất cao (tải lớn): dùng buck 24V→13–14V rồi qua 7812 để vừa mát vừa sạch.

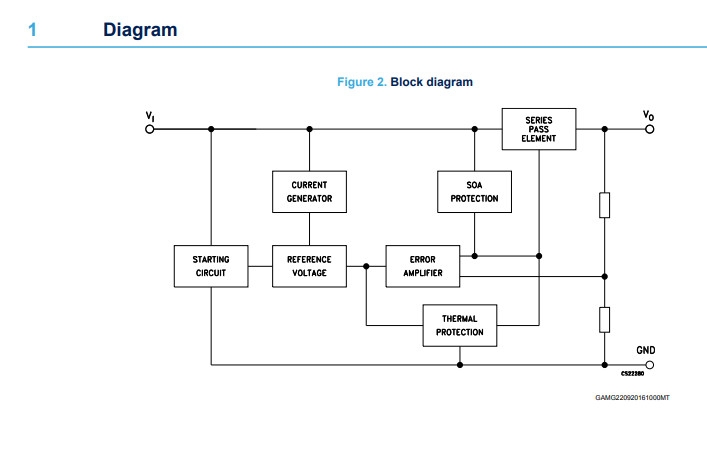

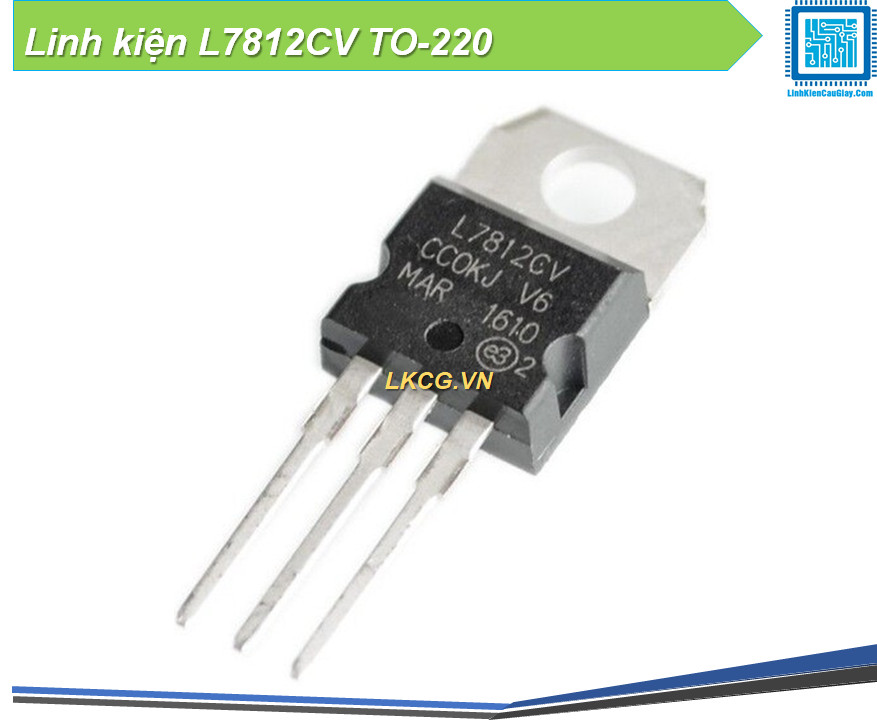

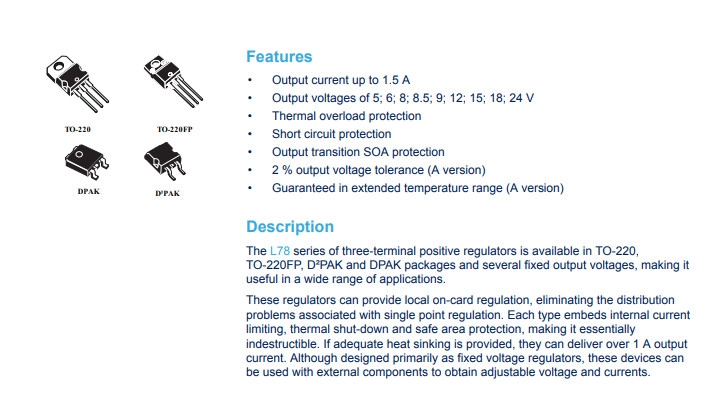

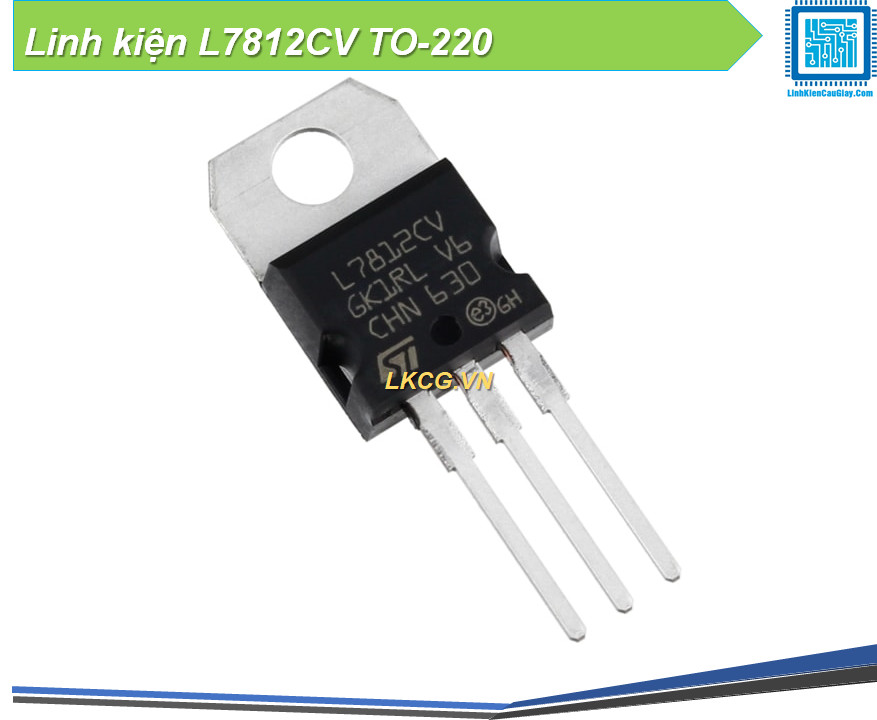

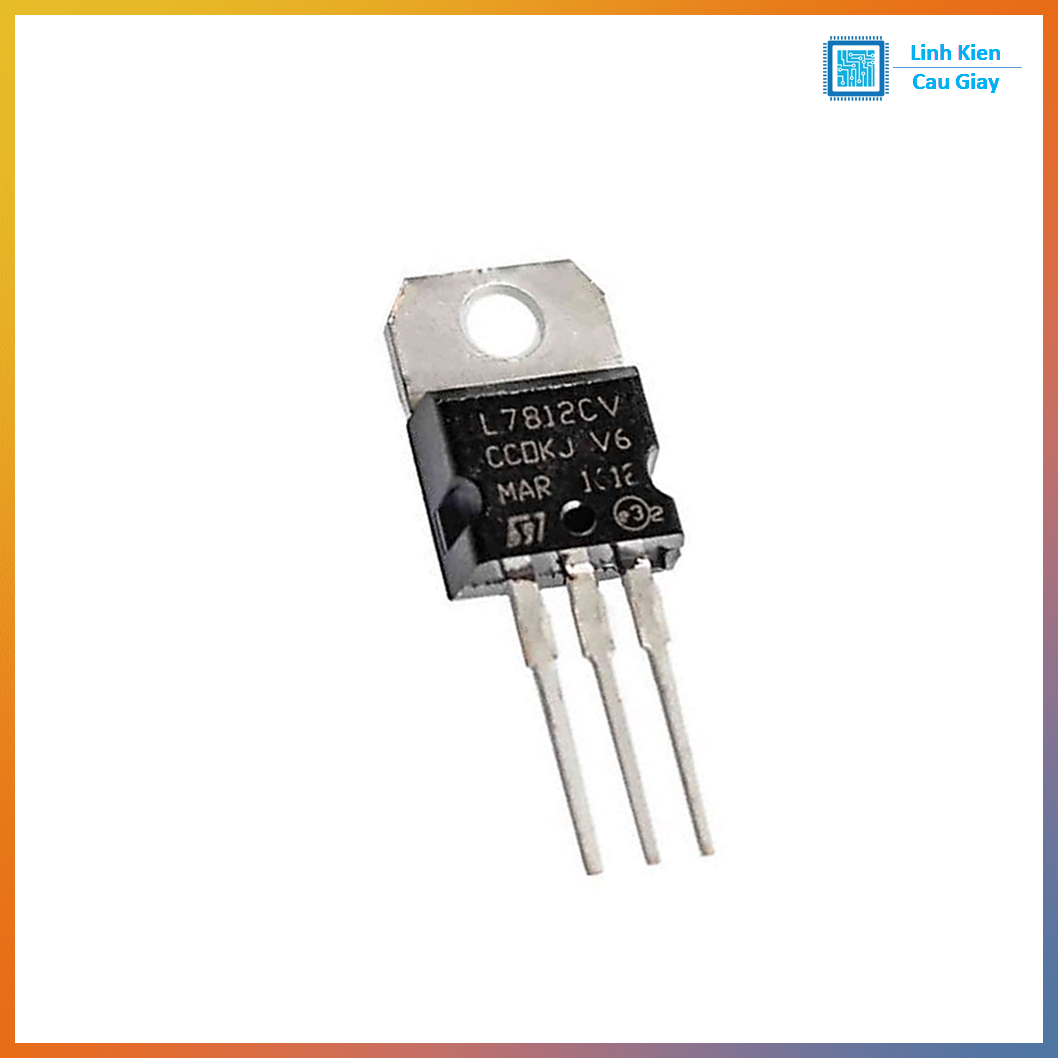

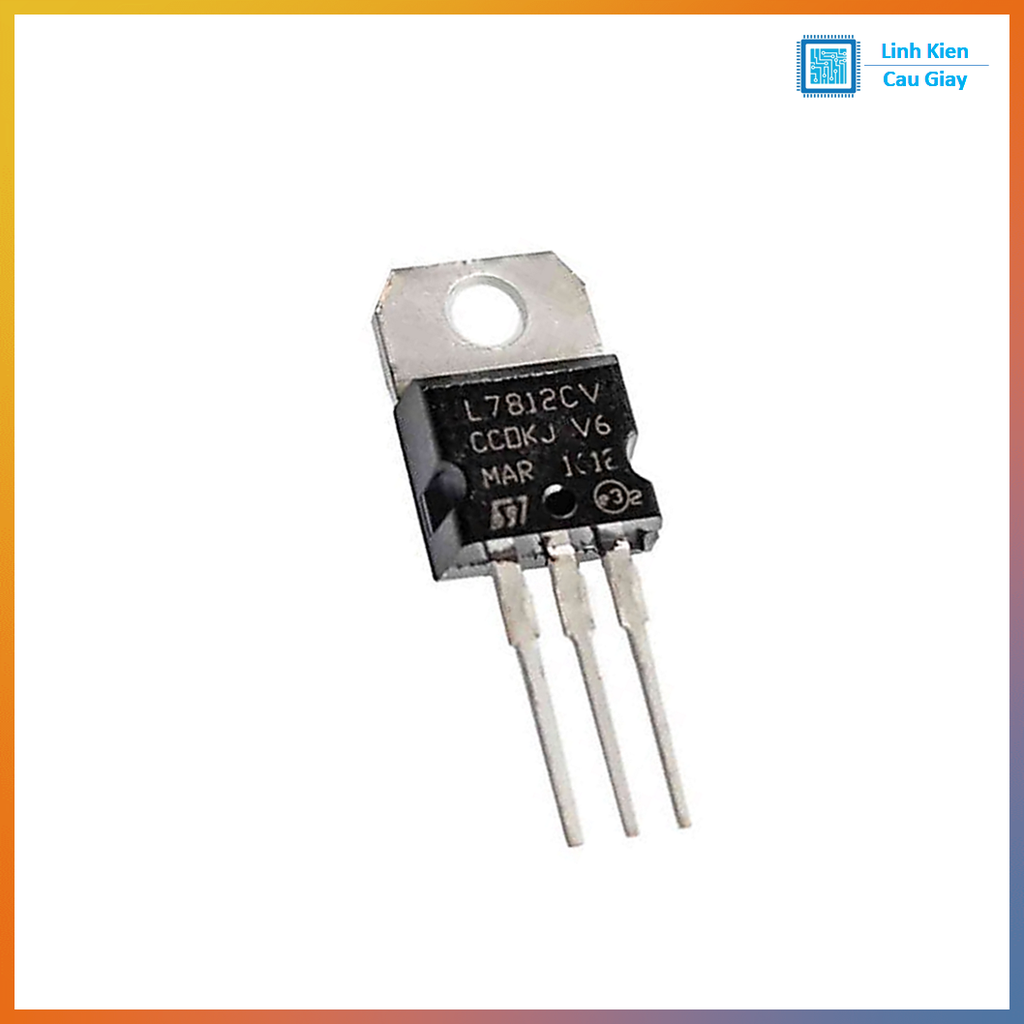

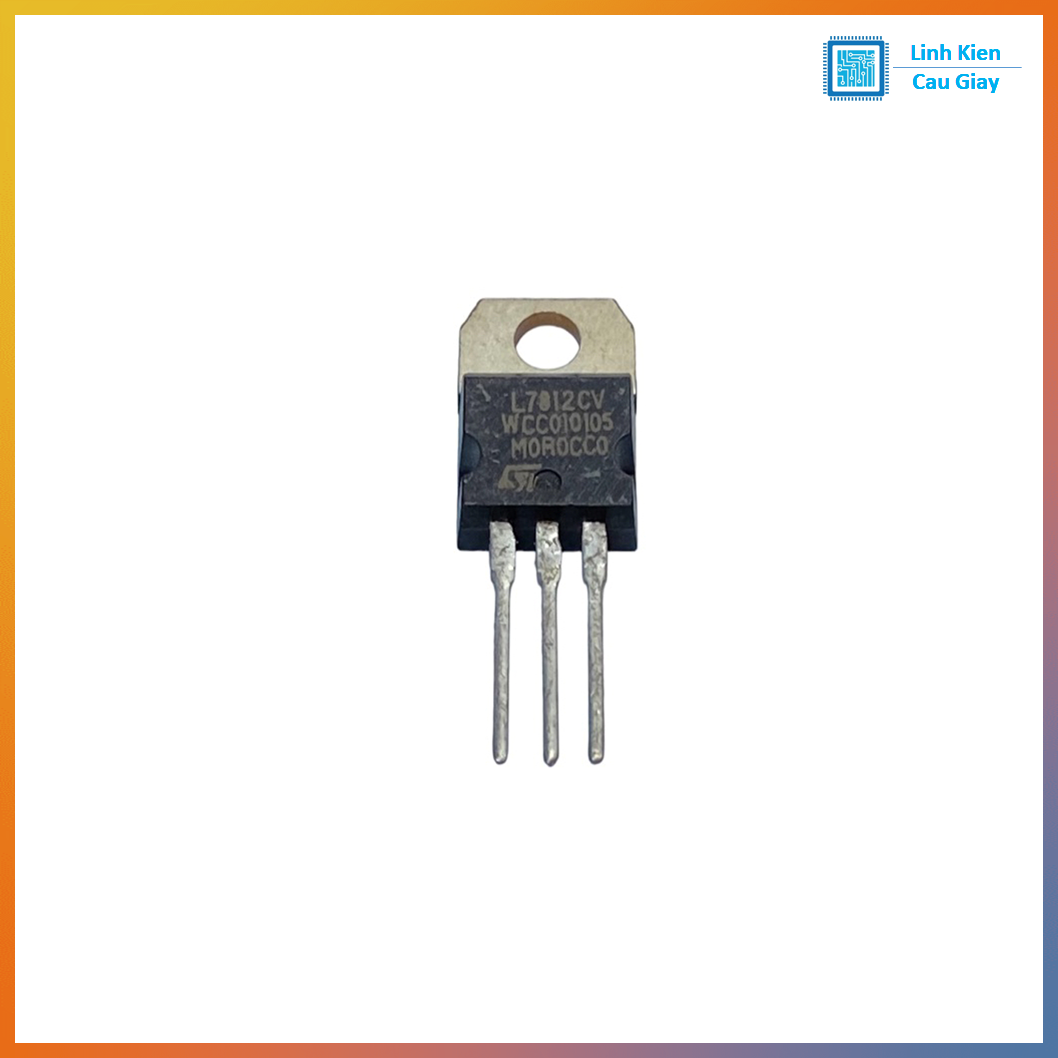

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
