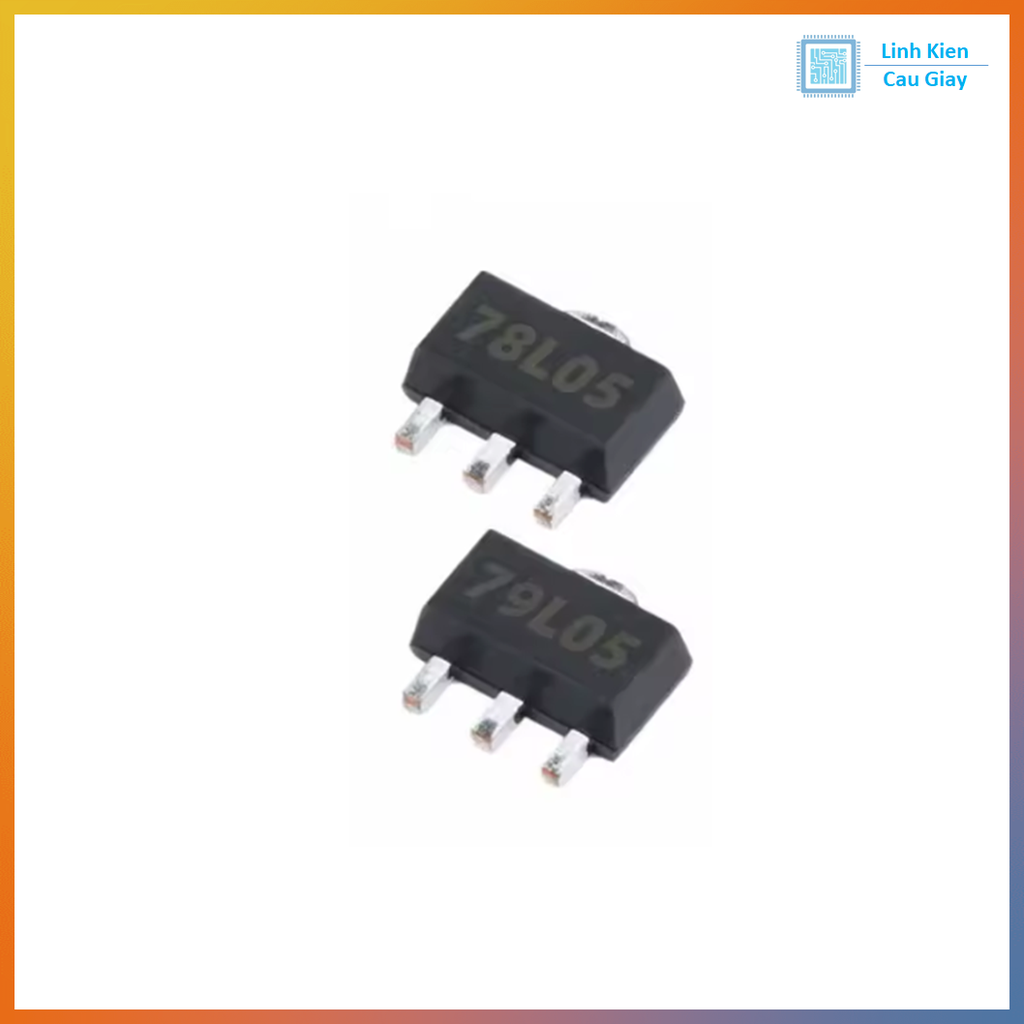

IC ổn áp âm -5V 79L05 SMD SOT-89

Mô tả sản phẩm

79L05 SMD SOT-89 là IC ổn áp tuyến tính âm (-Negative Regulator) cho ra điện áp -5V cố định, chuyên dùng tạo nguồn âm sạch, nhiễu thấp cho mạch op-amp, audio, mạch đo lường, mạch analog và các thiết bị cần nguồn -5V nhỏ gọn. Dạng SOT-89 SMD rất tiện hàn, tối ưu diện tích PCB, phù hợp các mạch nguồn âm dòng nhỏ.

• Ổn áp tuyến tính điện áp âm -5V cố định (dòng nhỏ).

• Cho nguồn ổn định – ít nhiễu, dễ dùng, ít linh kiện phụ.

• Dạng SOT-89 gọn nhẹ, tản nhiệt vừa phải cho các ứng dụng nhỏ.

Ứng dụng

• Tạo nguồn -5V cho op-amp, mạch khuếch đại tín hiệu, lọc chủ động

• Nguồn âm cho mạch đo, cảm biến analog, phần analog của ADC/DAC

• Sửa chữa bo mạch dùng họ 79Lxx (-5V/-8V/-9V/-12V…)

• Nguồn âm phụ trợ trong thiết bị nhúng, mạch công nghiệp mini

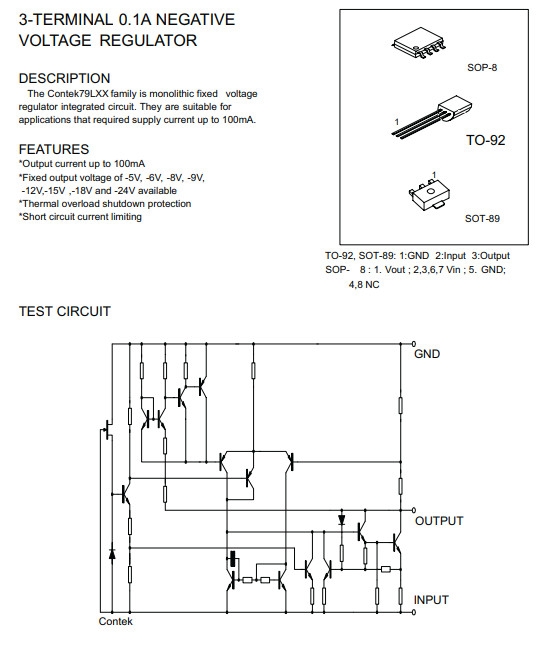

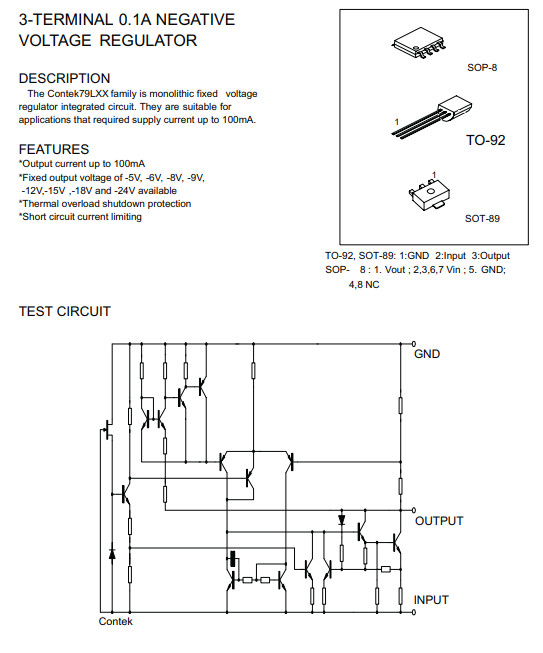

Sơ đồ chân

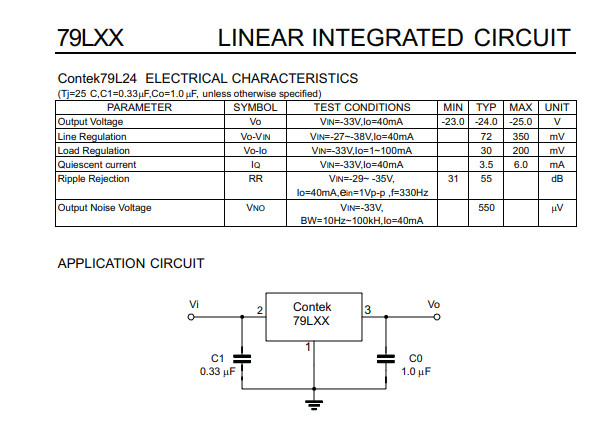

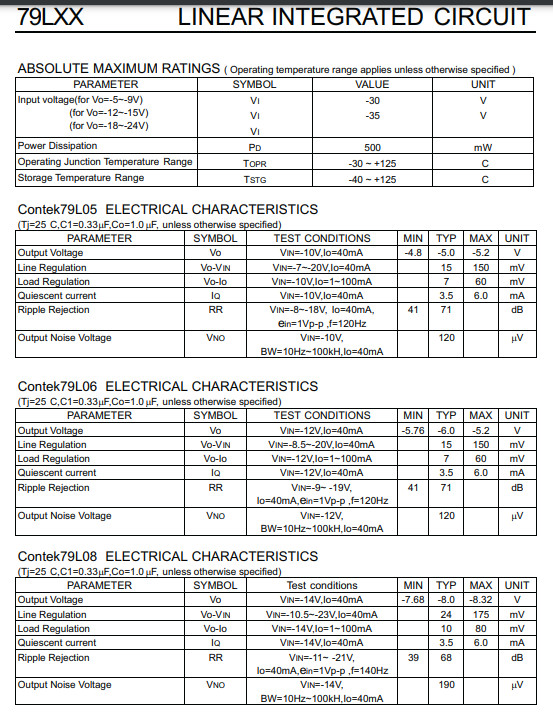

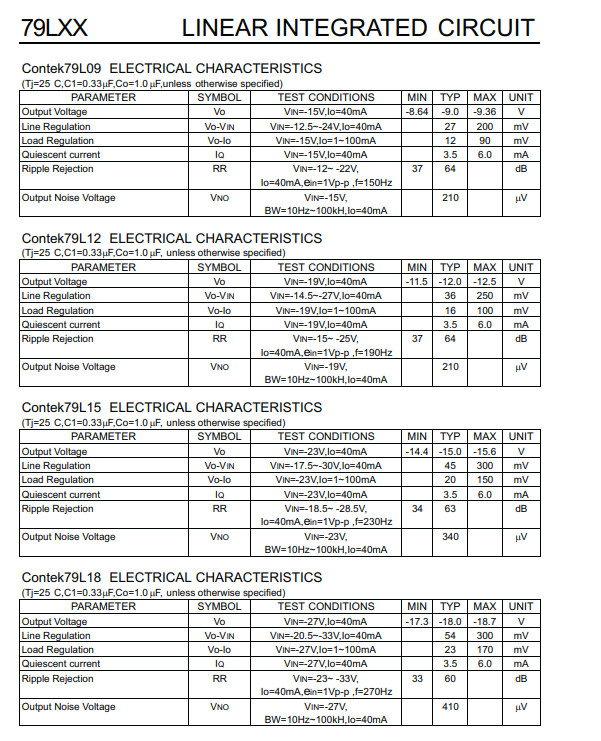

Thông số kĩ thuật

• Điện áp ra: -5V

• Dòng tải: thường ~100mA (tùy hãng, giới hạn bởi tản nhiệt SOT-89)

• Điện áp vào: cần âm hơn -5V một mức nhất định (có dropout), thường dùng -7V đến -12V tùy tải

Hướng dẫn sử dụng

• ấp nguồn âm vào chân IN (ví dụ -9V/-12V).

• Lấy -5V tại chân OUT, nối GND chung hệ thống.

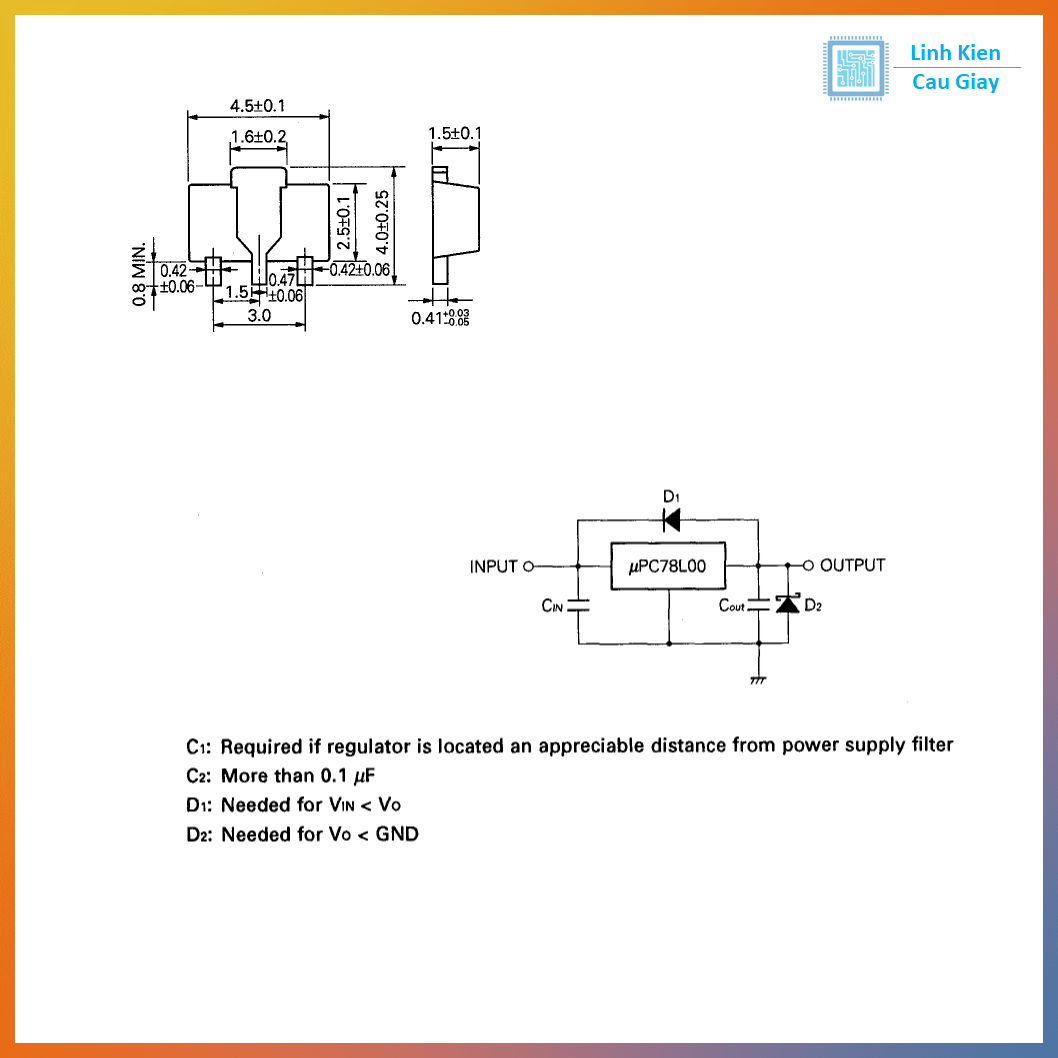

• Nên thêm tụ lọc sát IC để ổn định:

  • Input: 0.33µF + 1–10µF

  • Output: 0.1µF + 1–10µF

• Tải lớn dễ nóng → ưu tiên đổ đồng tản nhiệt quanh chân/tab theo layout PCB.

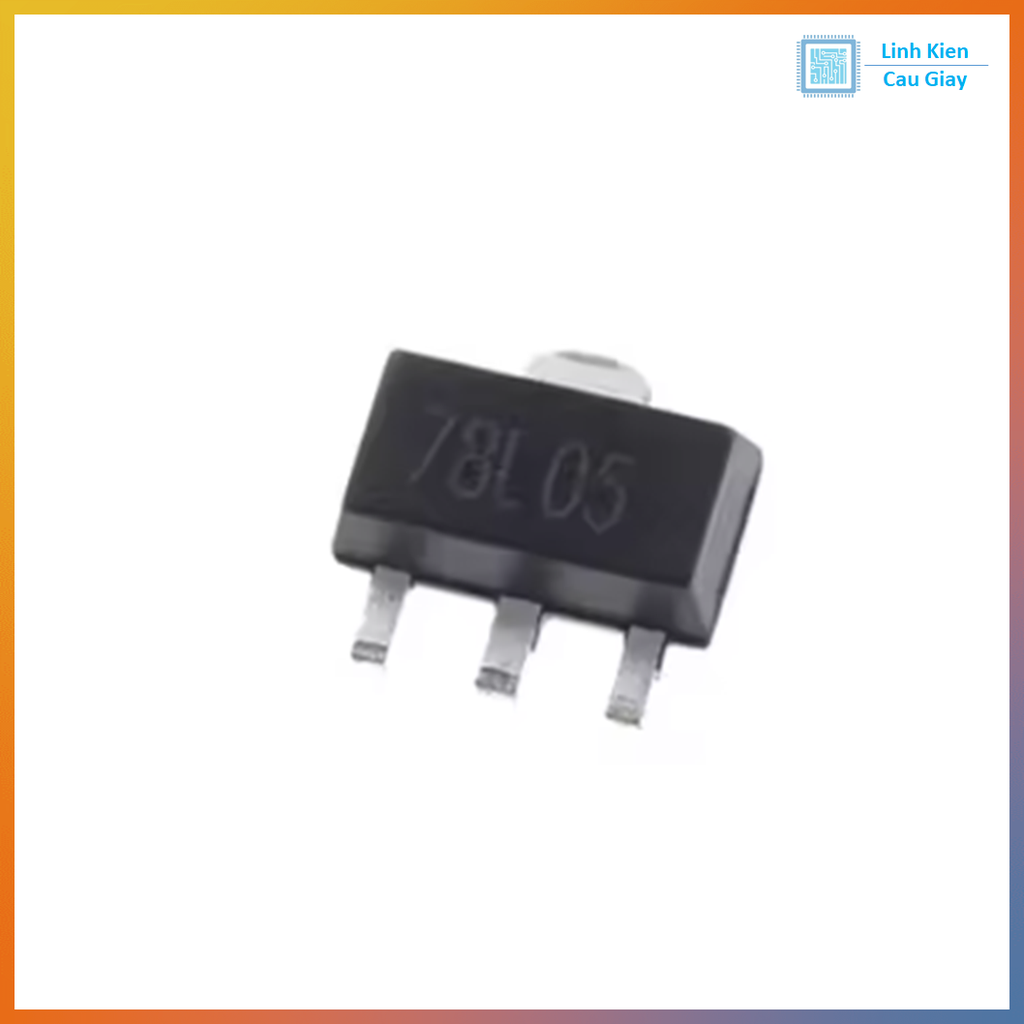

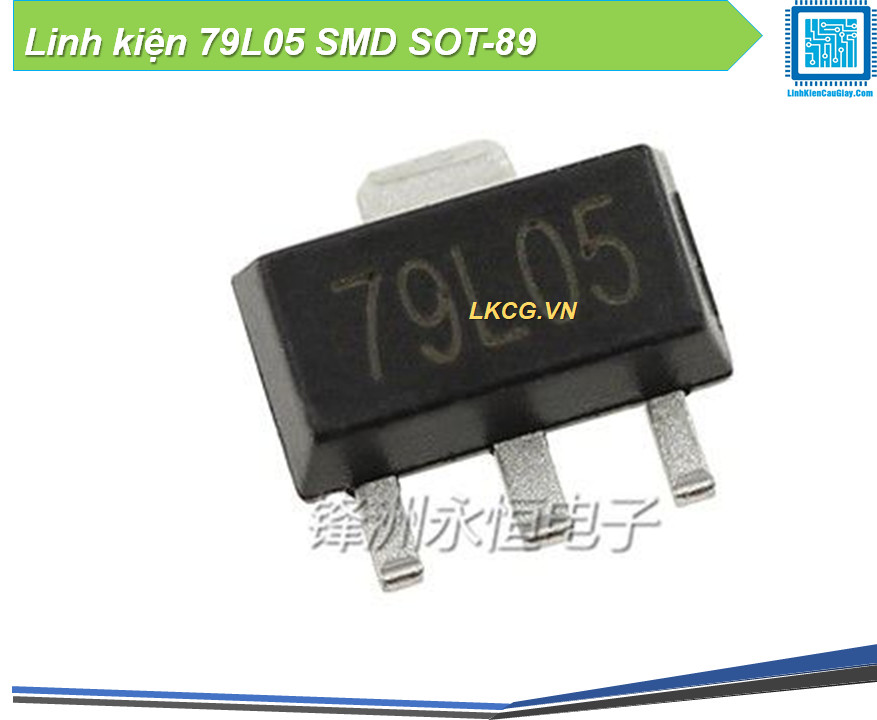

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
