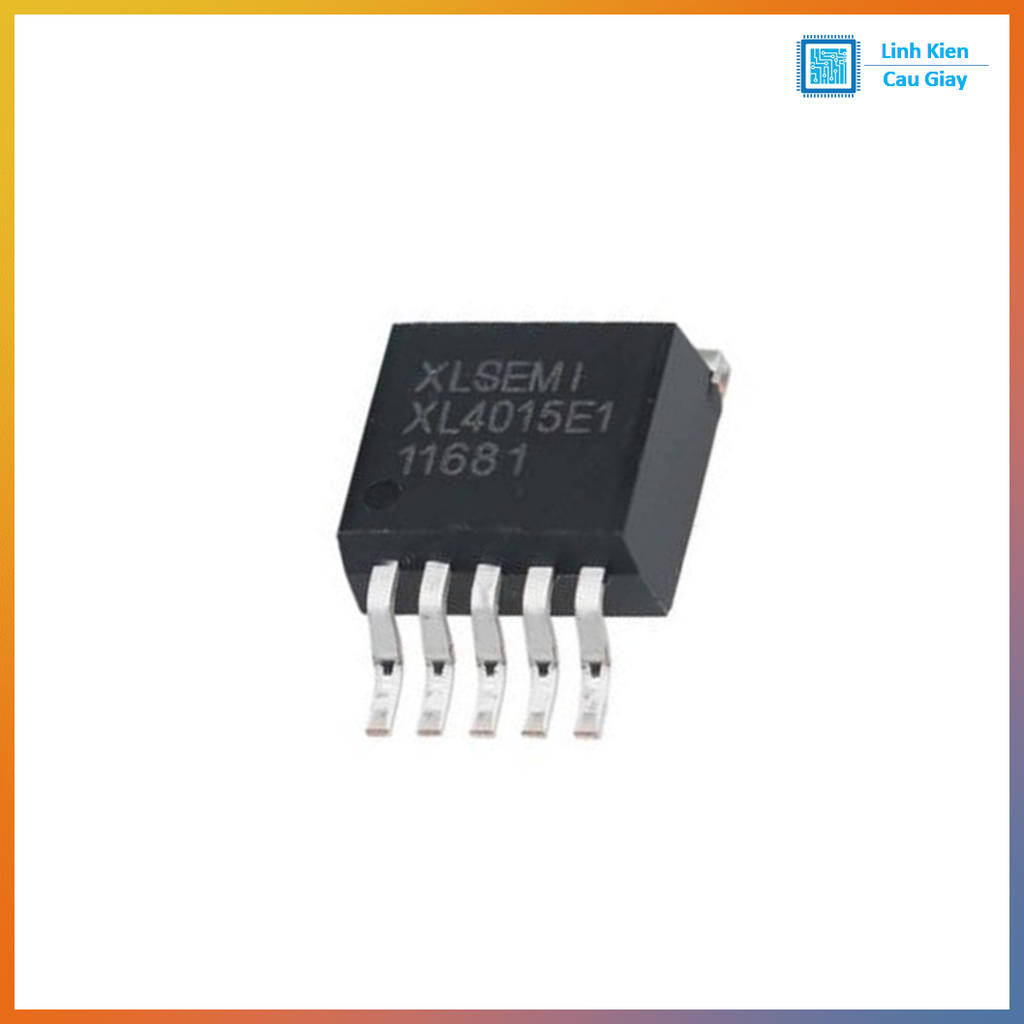

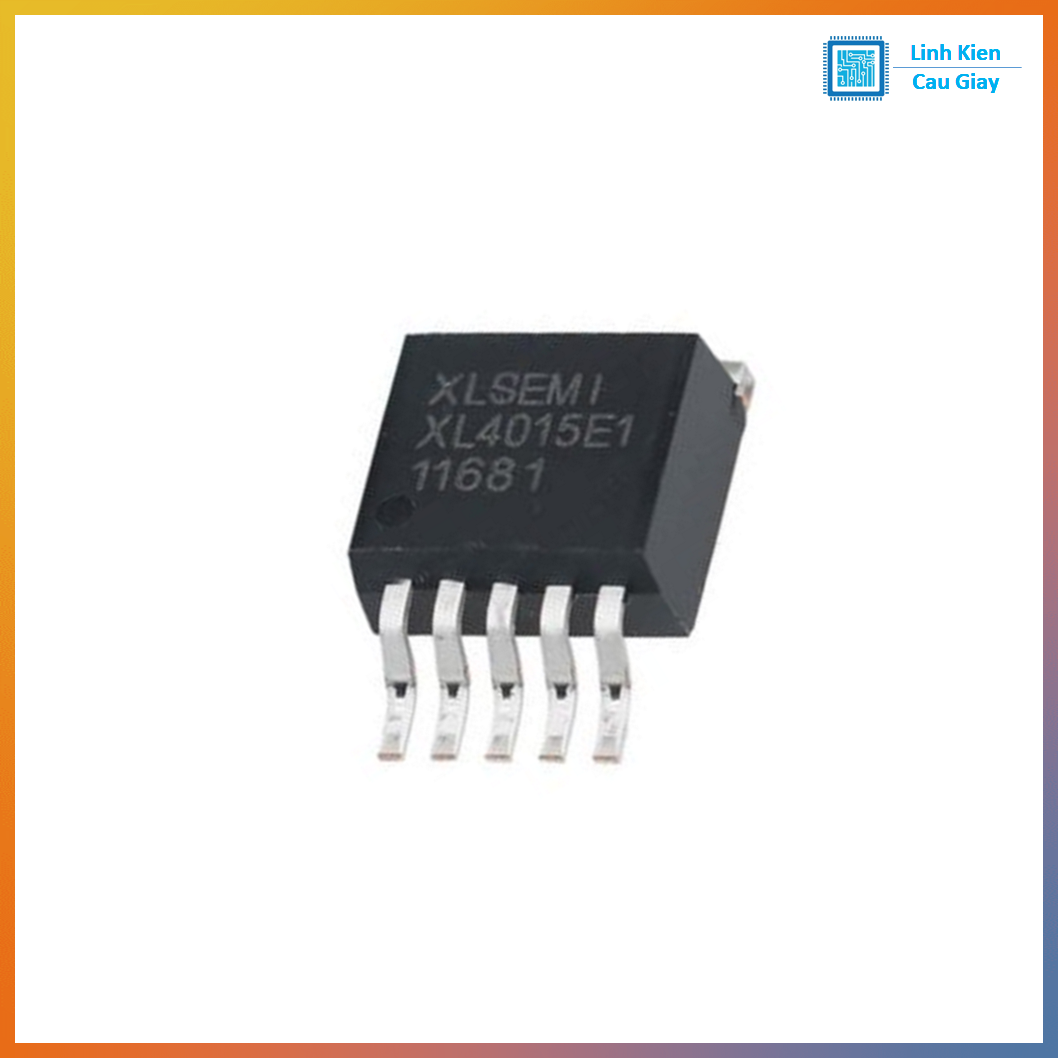

IC nguồn xung hạ áp XL4015 TO-263-5 5A (DC-DC Buck chỉnh áp)

Mô tả sản phẩm

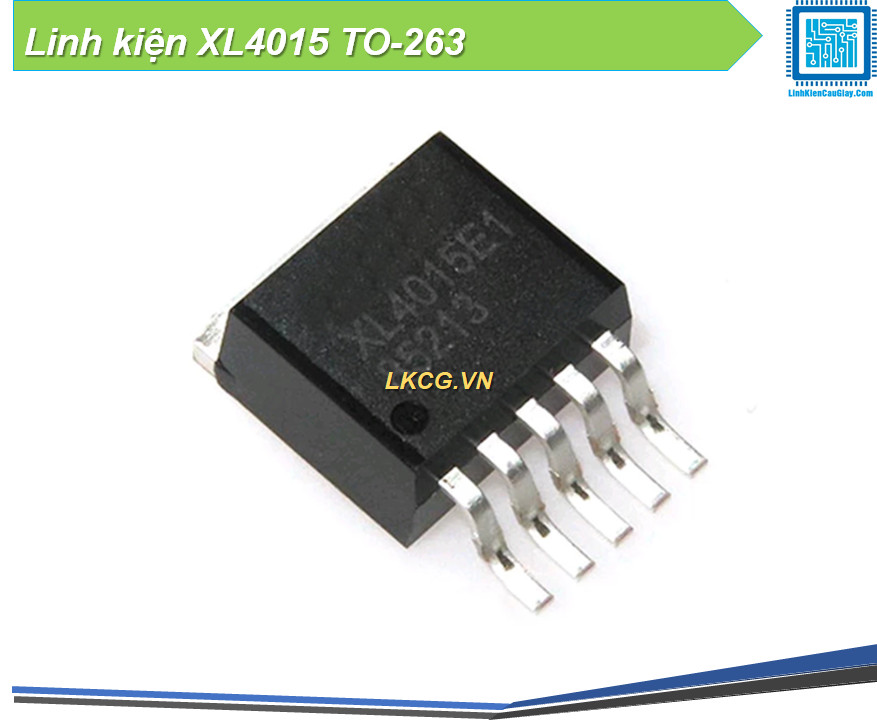

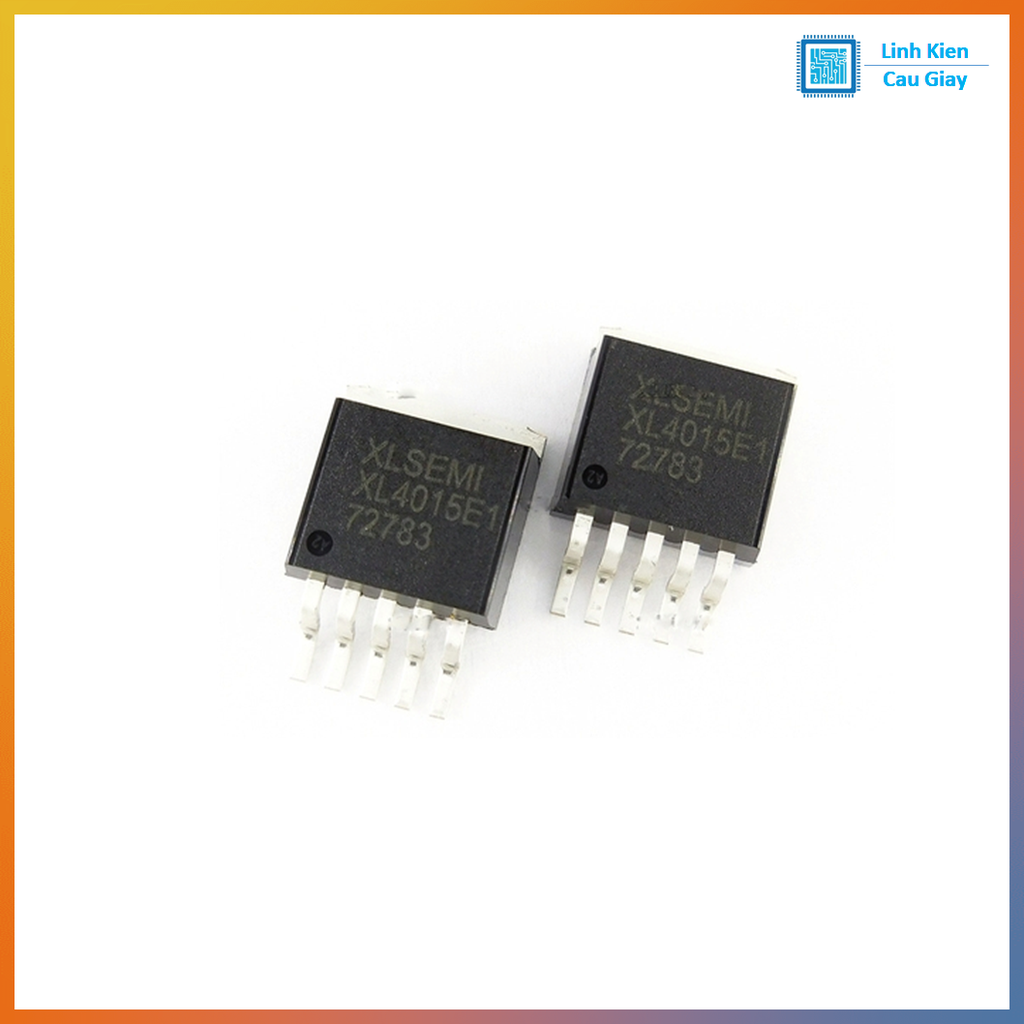

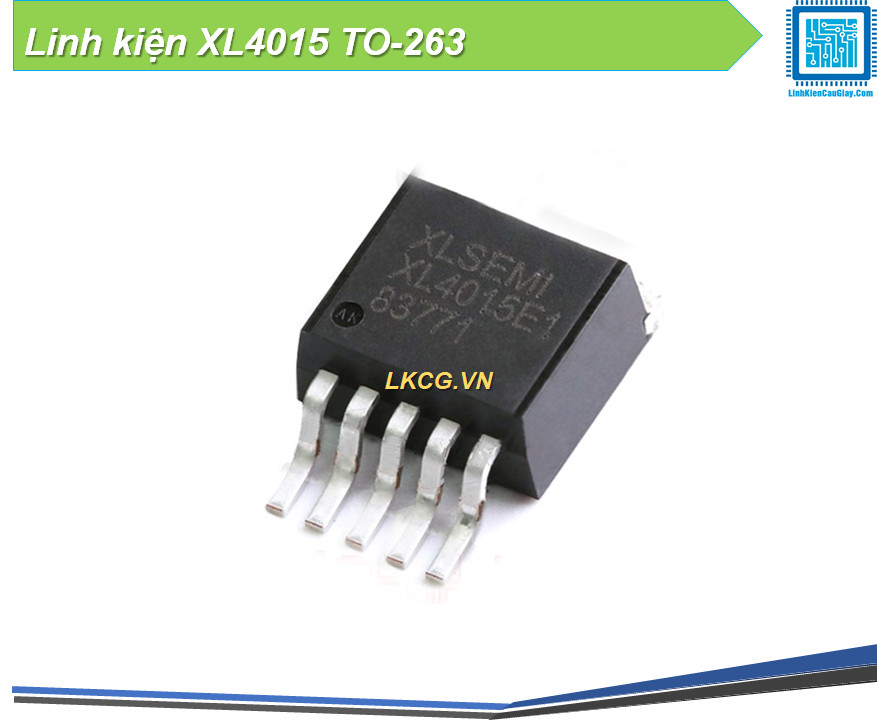

XL4015 TO-263-5 (TO263-5L / D2PAK) là IC nguồn xung hạ áp (buck/step-down) công suất lớn 5A, chuyên dùng để hạ từ nguồn DC 8V–36V xuống điện áp thấp hơn với hiệu suất cao. IC cho điện áp ra chỉnh được 1.25V–32V nhờ cầu chia điện trở ở chân FB, tần số chuyển mạch cố định 180kHz giúp mạch gọn linh kiện (cuộn cảm, diode Schottky, tụ lọc). XL4015 có MOSFET tối ưu bên trong, độ ổn định tải tốt, tích hợp bảo vệ quá nhiệt và giới hạn dòng, rất phù hợp làm nguồn cho thiết bị nhúng, DIY, router/thiết bị mạng, nguồn phụ trong hệ 24V công nghiệp.

Ứng dụng

Nguồn hạ áp 24V xuống 12V/9V/5V cho tủ điện, thiết bị công nghiệp
Nguồn cho thiết bị nhúng, router/thiết bị mạng, thiết bị đo, dự án DIY
Làm IC lõi cho các mạch nguồn buck công suất cao trên PCB (tự thiết kế module)

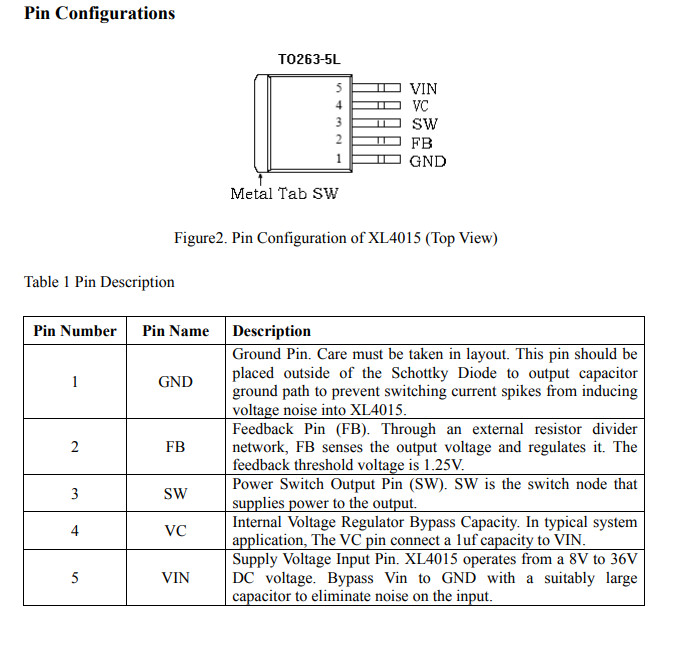

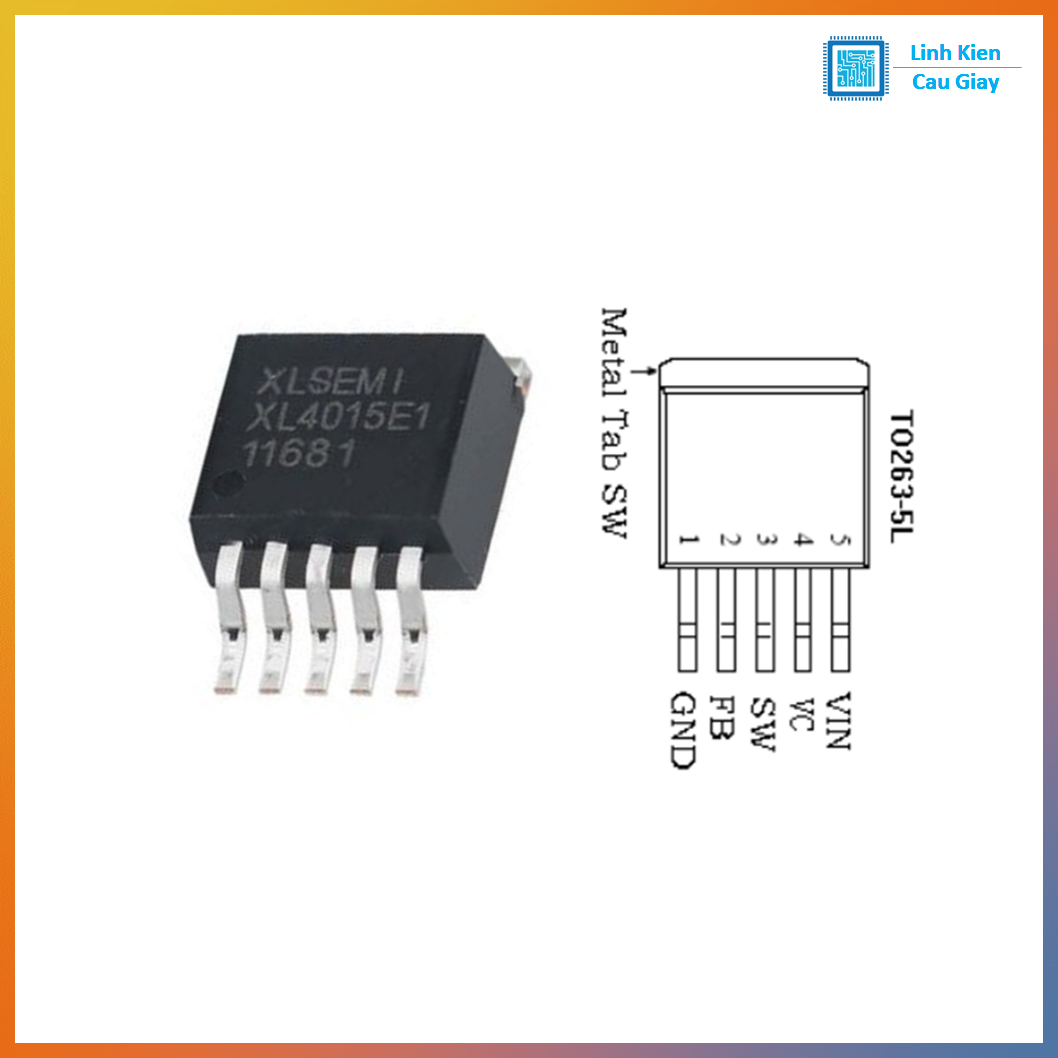

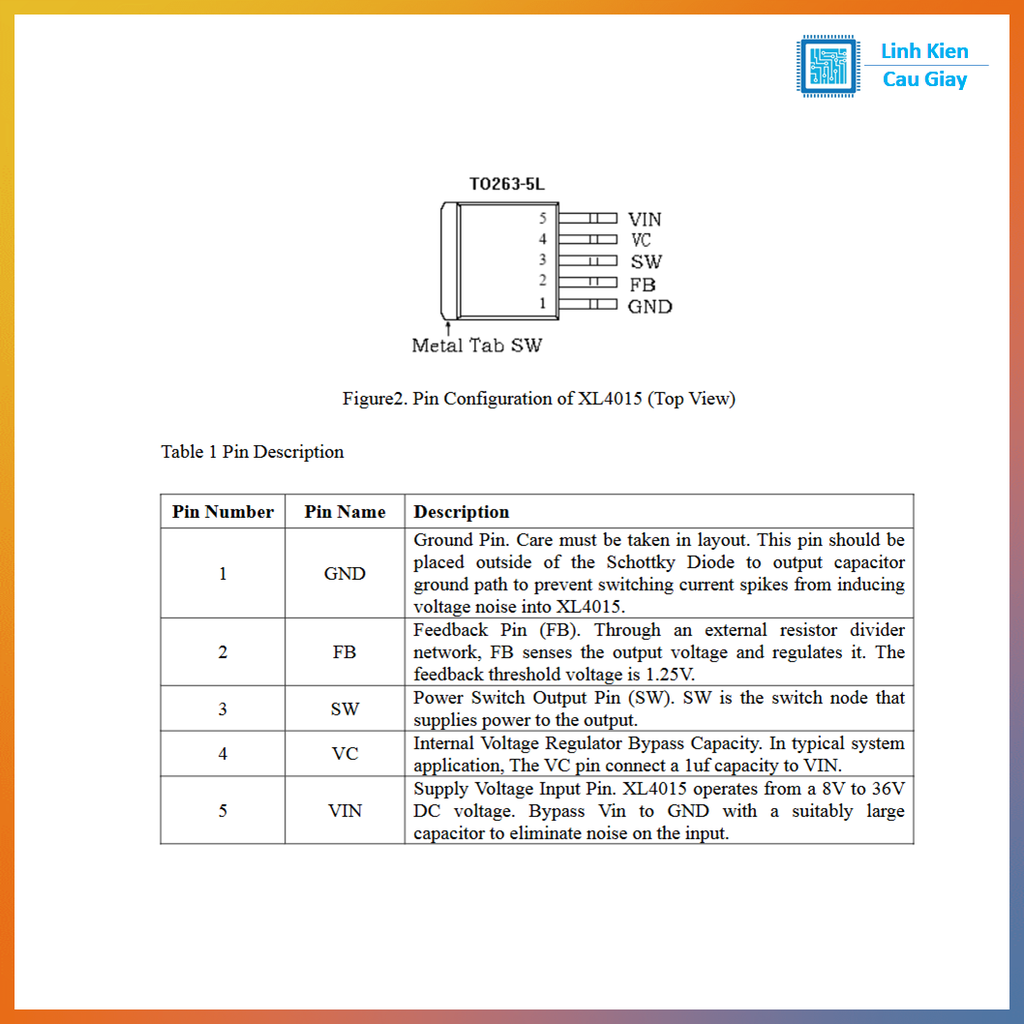

Sơ đồ chân

Pin 1: GND (Mass)
Pin 2: FB (Feedback – cảm biến Vout qua cầu chia; ngưỡng 1.25V)
Pin 3: SW (nút chuyển mạch ra cuộn cảm/diode)
Pin 4: VC (tụ bypass cho bộ ổn áp nội; thường nối tụ 1µF sang VIN theo khuyến nghị)
Pin 5: VIN (nguồn vào 8–36V; cần tụ lọc sát chân)

Thông số kĩ thuật

Điện áp vào hoạt động: 8V đến 36V
Điện áp ra: chỉnh được 1.25V đến 32V
Dòng tải: khả năng cấp dòng đến 5A (IC có giới hạn dòng chuyển mạch; dùng đúng cuộn cảm/diode/tản nhiệt)
Tần số chuyển mạch: 180kHz (dải 144–216kHz)
Bảo vệ: giới hạn dòng, bảo vệ quá nhiệt, bảo vệ ngắn mạch ngõ ra
Đóng gói: TO263-5L

Hướng dẫn sử dụng

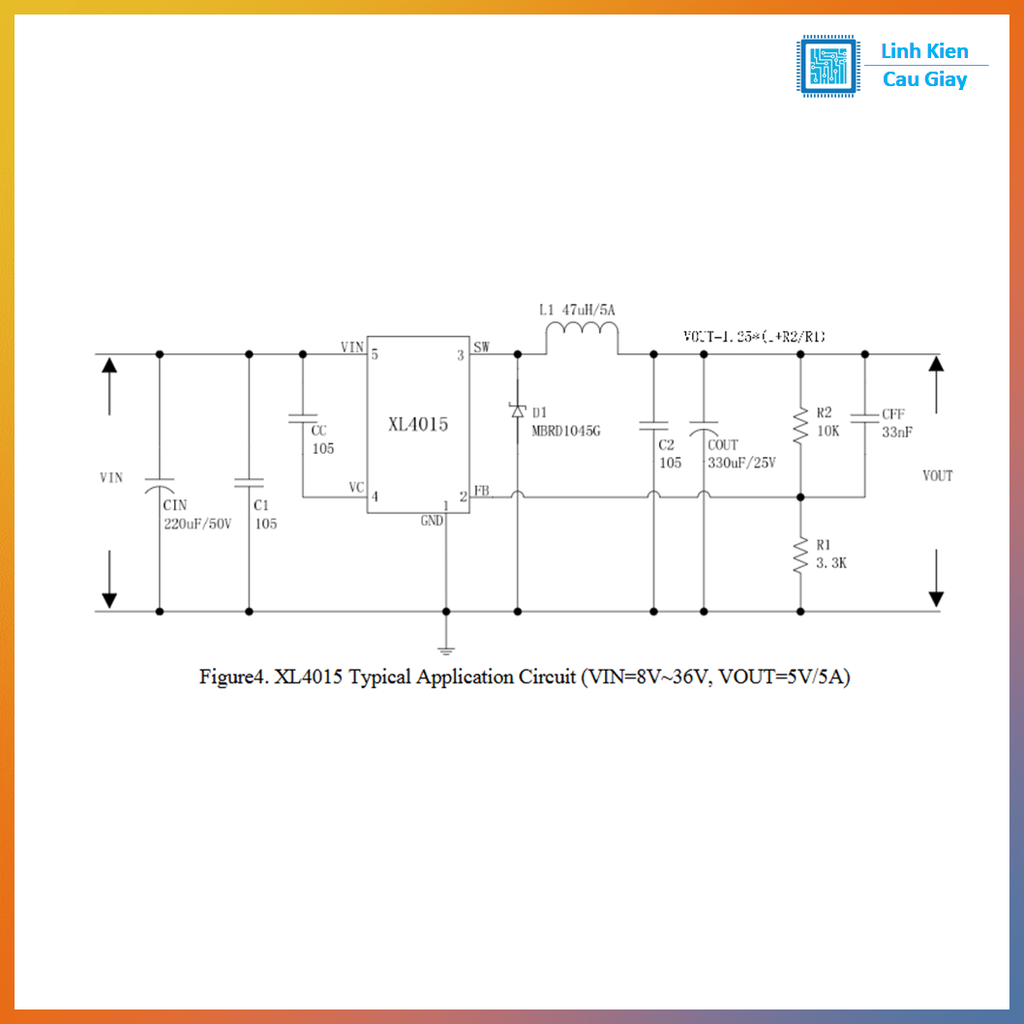

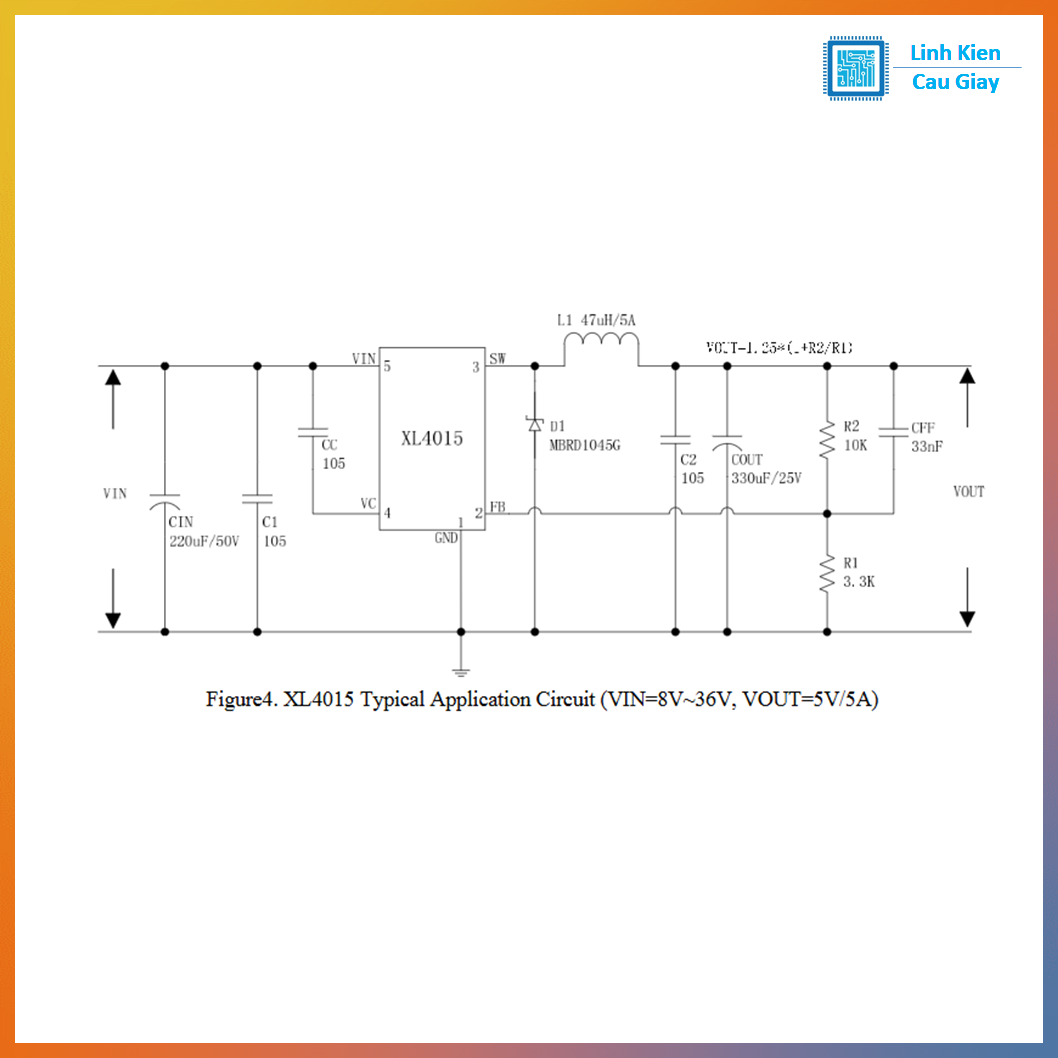

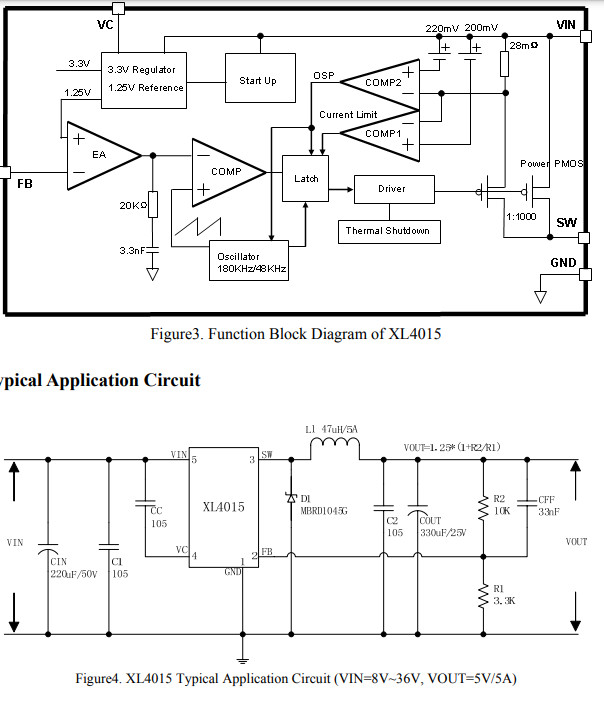

Mạch buck cơ bản: VIN → XL4015 → SW → cuộn cảm → VOUT; diode Schottky hồi tiếp theo mạch chuẩn
Cầu chia áp đặt Vout: nối từ VOUT về FB (Pin 2) và FB xuống GND để set điện áp mong muốn (vì FB = 1.25V)
Chân VC (Pin 4): đặt tụ 1µF nối VC sang VIN theo khuyến nghị để IC hoạt động ổn định
Chọn diode Schottky đủ dòng và áp ngược phù hợp VIN max (datasheet có bảng gợi ý diode theo mức dòng/điện áp)
Layout cực quan trọng: vòng dòng xung (SW–diode–tụ) đi ngắn, mass công suất tách hợp lý để giảm nhiễu và nóng
