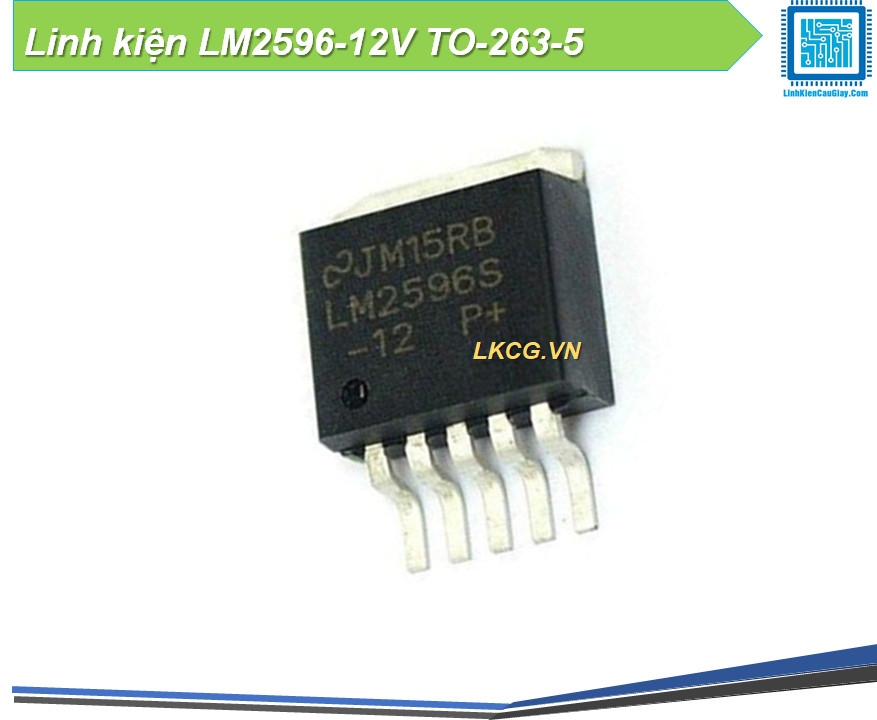

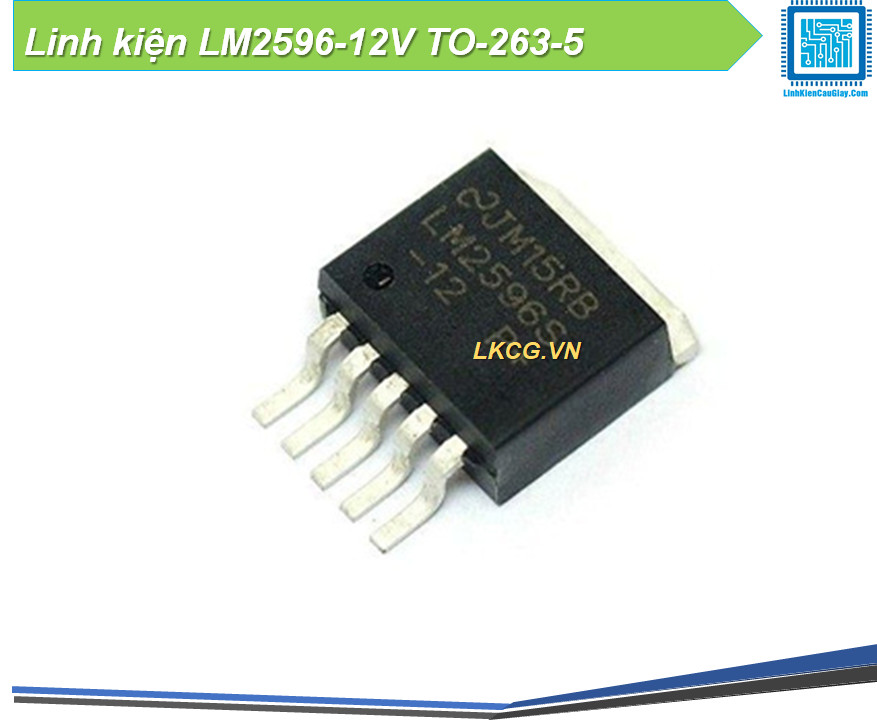

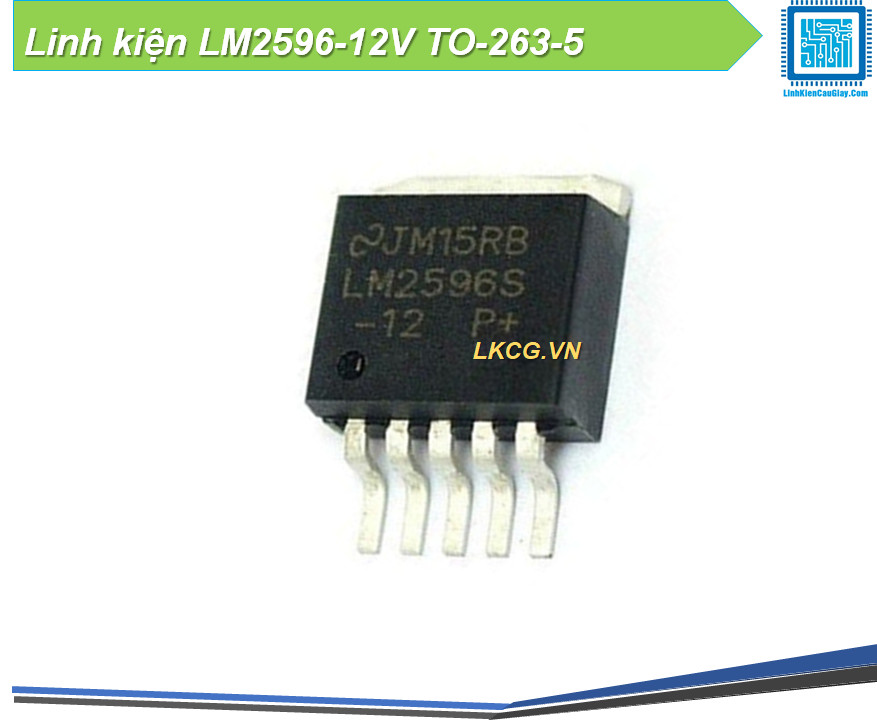

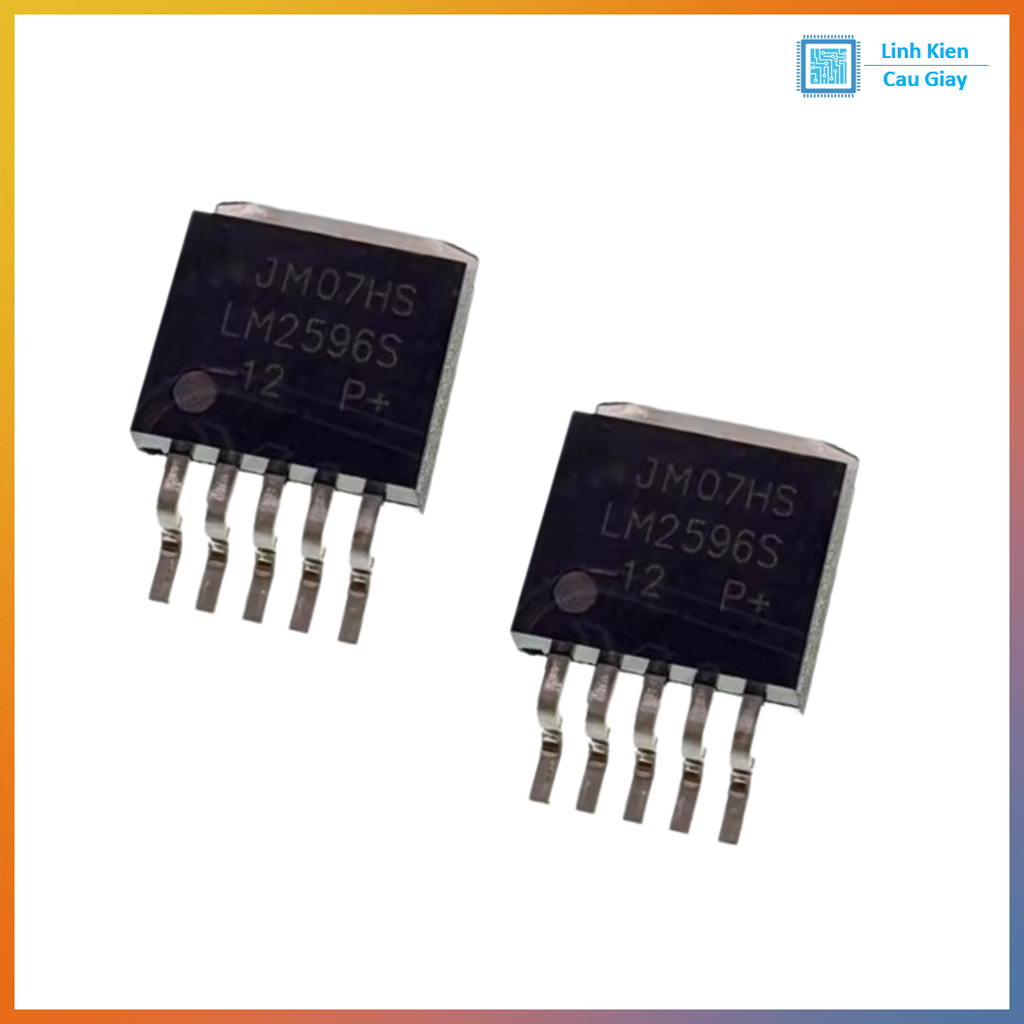

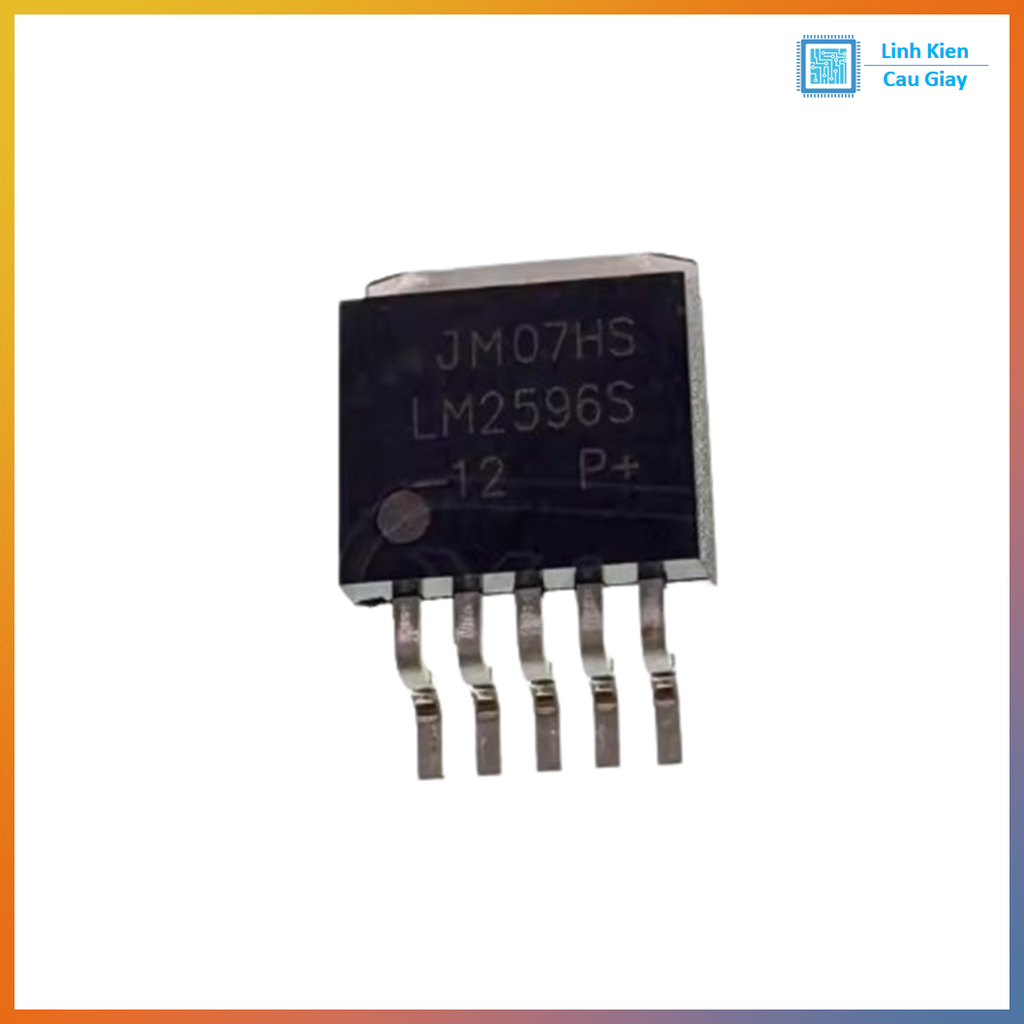

LM2596-12V TO-263-5 (D2PAK) | IC Nguồn Hạ Áp DC-DC Buck 12V 3A 150kHz

Mô tả sản phẩm

LM2596-12V gói TO-263-5 SMD (D2PAK) là IC nguồn xung buck hạ áp cho ra 12V cố định, dòng tải đến 3A, tần số 150kHz, có chân ON/OFF và các tính năng bảo vệ. Phù hợp làm nguồn 12V từ 15–40V cho mạch LED, motor, thiết bị công nghiệp, DIY

LM2596-12 là dòng “SIMPLE SWITCHER” phổ biến để tạo nguồn 12V ổn định từ dải nguồn vào rộng. Bản LM2596S-12 (TO-263-5) dễ lắp SMD, linh kiện ngoài ít (cuộn cảm + diode Schottky + tụ lọc), tối ưu cho các ứng dụng cần dòng lớn và hiệu suất cao

IC chuyển đổi DC-DC kiểu buck: hạ áp từ VIN xuống 12V cố định
• Dòng tải thiết kế tới 3A, tần số chuyển mạch ~150kHz
• Có chân ON/OFF (Enable/Shutdown), chế độ tắt giúp giảm dòng tiêu thụ xuống mức rất thấp (standby)

Ứng dụng

Hạ áp 24V/36V xuống 12V cho LED strip, quạt, motor DC, relay, van điện, camera
• Nguồn 12V cho mạch điều khiển, PLC mini, thiết bị công nghiệp/DIY
• Nguồn 12V trên xe điện/robot (ắc quy cao áp hơn)

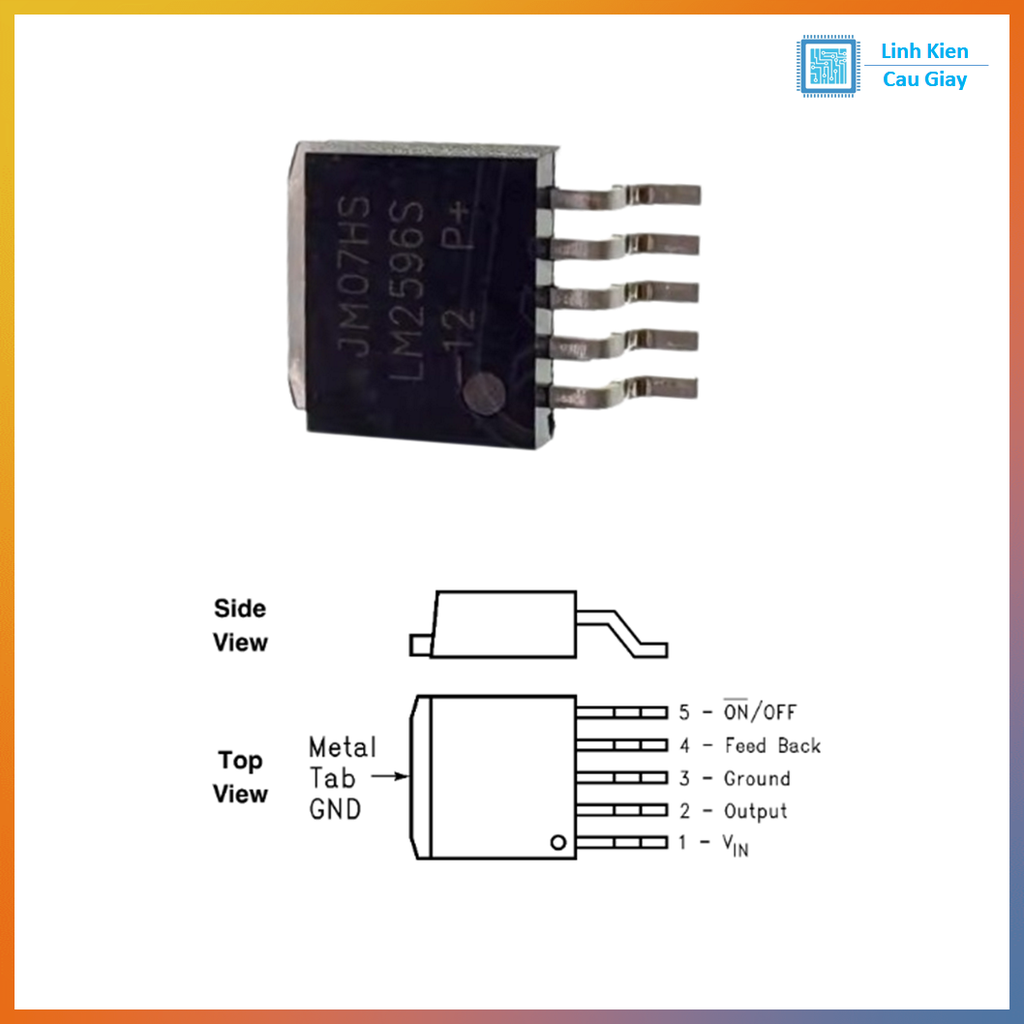

Sơ đồ chân

Pin 1: VIN – nguồn vào
• Pin 2: OUT/SW – chân chuyển mạch ra cuộn cảm/diode
• Pin 3: GND – mass
• Pin 4: FB – hồi tiếp cảm nhận điện áp ra (bản cố định thường nối về VOUT theo khuyến nghị datasheet)
• Pin 5: ON/OFF – bật/tắt IC

Thông số kĩ thuật

Điện áp vào khuyến nghị: đến 40V (dùng thiết kế đúng)
• Điện áp ra: 12V cố định (LM2596-12)
• Dòng đầu ra: tối đa 3A
• Tần số chuyển mạch: ~150kHz
• Chân ON/OFF: ngưỡng khoảng ~1.3V (dưới ngưỡng = ON; trên ngưỡng = OFF)

Tham Khảo

Hướng dẫn sử dụng

• Sơ đồ chuẩn: VIN → (CIN) → LM2596 → OUT/SW → L (cuộn cảm) → VOUT 12V; diode Schottky từ OUT/SW về GND; COUT ở VOUT
• Chọn diode Schottky nhanh, đặt sát IC; tránh diode chậm (nguồn sẽ nóng và nhiễu)
• Tụ đầu vào/ra nên loại ESR thấp, đặt sát chân IC để giảm sụt áp và nhiễu
• Tham khảo bảng chọn nhanh (ví dụ VOUT 12V/3A): datasheet có gợi ý giá trị cuộn cảm & tụ theo mức VIN tối đa (15V/18V/30V/40V…)

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
