IC AMS1117 SOT-223 – Ổn áp tuyến tính ( 3.3V / 5V)

Mô tả sản phẩm

IC AMS1117 là bộ ổn áp tuyến tính dạng Low Dropout Regulator (LDO), sử dụng phổ biến trong các mạch điện tử hiện đại. Được đóng gói theo chuẩn SOT-223, AMS1117 phù hợp với các thiết kế nhỏ gọn và tiết kiệm không gian PCB.

IC này có các phiên bản điện áp cố định như: AMS1117-1.2, AMS1117-1.8, AMS1117-3.3, AMS1117-5.0 và bản Adjustable (Adj) cho phép điều chỉnh điện áp đầu ra thông qua điện trở chia áp bên ngoài.

Ứng dụng

•  Cấp nguồn ổn định 3.3V / 5V / 1.8V cho vi điều khiển, ESP8266, ESP32, ARM, STM32

• Ổn áp cho cảm biến, RF module, mạch giao tiếp UART, I2C

• Nguồn phụ cho module WiFi, Bluetooth, GPS, LoRa

• Tích hợp trong mạch nguồn mini DIY, board test, nguồn tách rời

Sơ đồ chân

• Chân 1 – OUT/ADJ: Điện áp đầu ra cố định hoặc điều chỉnh

• Chân 2 – GND: Nối đất

• Chân 3 – IN: Điện áp đầu vào (tối thiểu cao hơn OUT ~1.2V)

Thông số kĩ thuật

Thông số                       Giá trị
Mã sản phẩm               AMS1117 (SOT-223)
Kiểu ổn áp                   Tuyến tính, LDO (Low Dropout Regulator)
Phiên bản điện áp       3.3V / 5.0V / Adjustable
Điện áp đầu vào          Tối đa 15V DC (khuyến nghị 6.5–12V)
Điện áp rơi (Dropout)    ~1.1V @ 800mA
Dòng đầu ra tối đa        800mA – 1A (phụ thuộc tản nhiệt)
Kiểu chân                      SOT-223 (dán bề mặt – SMD)
Bảo vệ nội tích hợp       Quá nhiệt, quá dòng, ngắn mạch
Nhiệt độ hoạt động       -40°C đến +125°C
Ứng dụng phổ biến       Nguồn cấp cho IC, module, mạch nhúng, hệ thống IoT

Hướng dẫn sử dụng

1. Kết nối chân IN với nguồn điện đầu vào (ví dụ: 5V, 12V…)

2. Chân GND nối đất chung mạch

3. Chân OUT cấp ra điện áp ổn định theo phiên bản AMS1117 đã chọn:

   • AMS1117-3.3 → đầu ra 3.3V

   • AMS1117-5.0 → đầu ra 5V

   • AMS1117-ADJ → cần thêm điện trở R1, R2 để chỉnh điện áp (theo công thức Vout = 1.25*(1+R2/R1))

4. Khuyến nghị tụ lọc:

   • Tụ đầu vào: 10uF – 100uF

   • Tụ đầu ra: 10uF – 47uF (Electrolytic hoặc Ceramic)

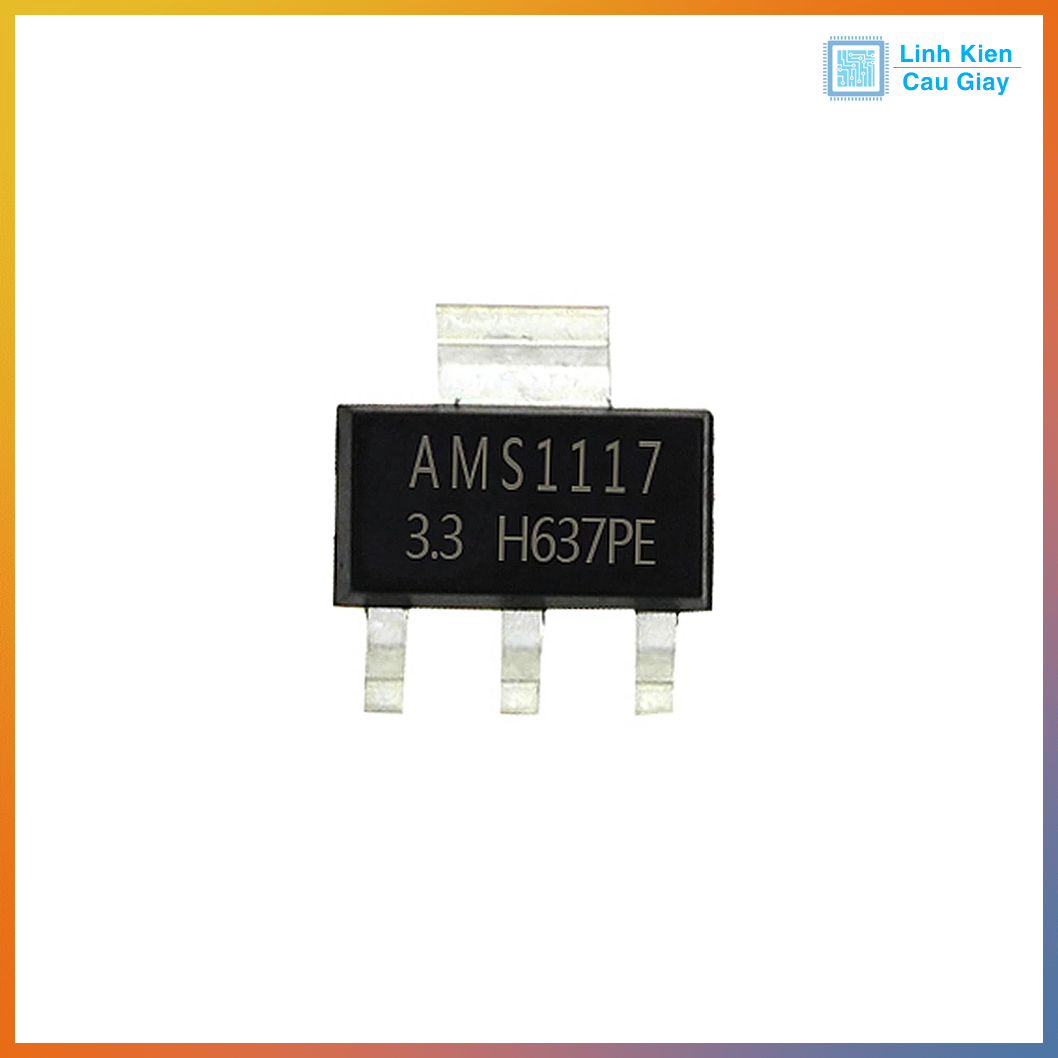

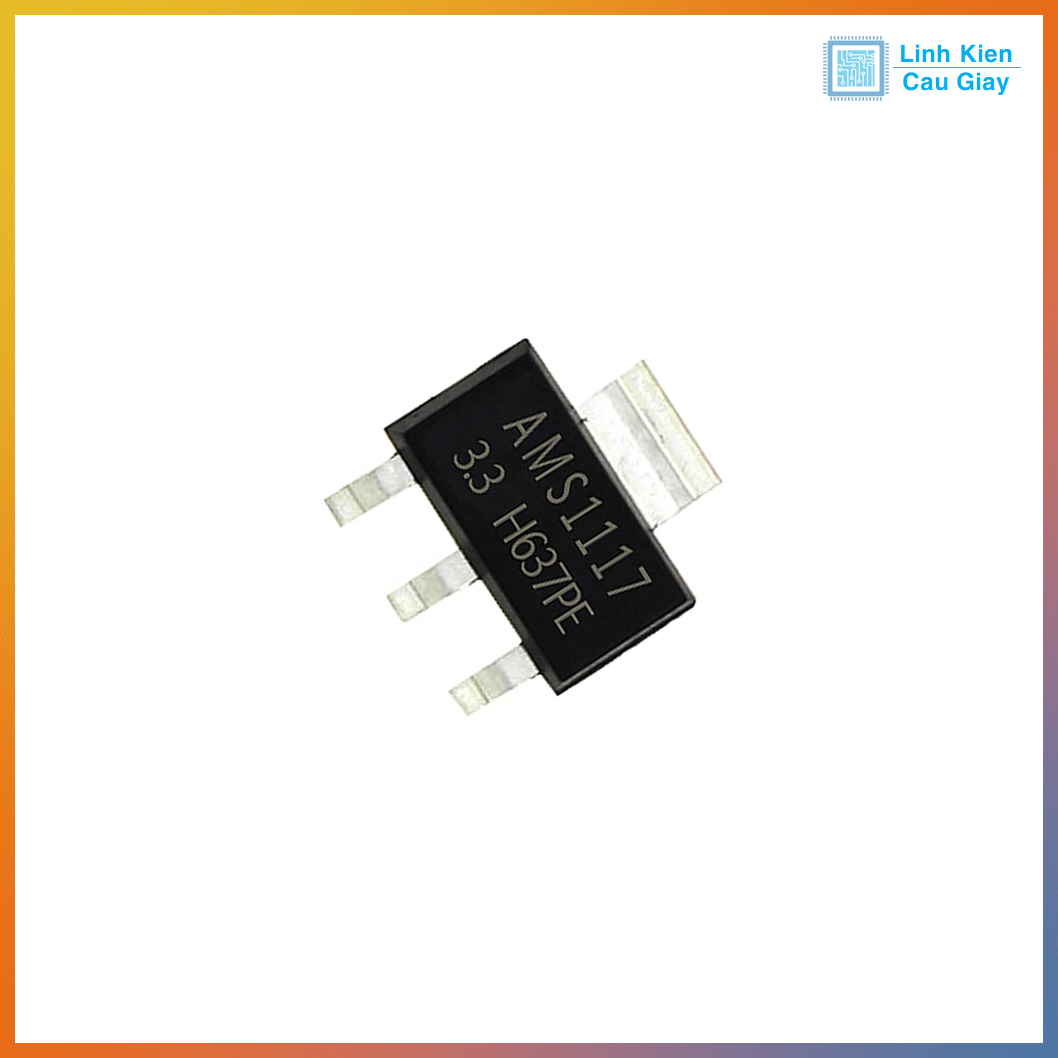

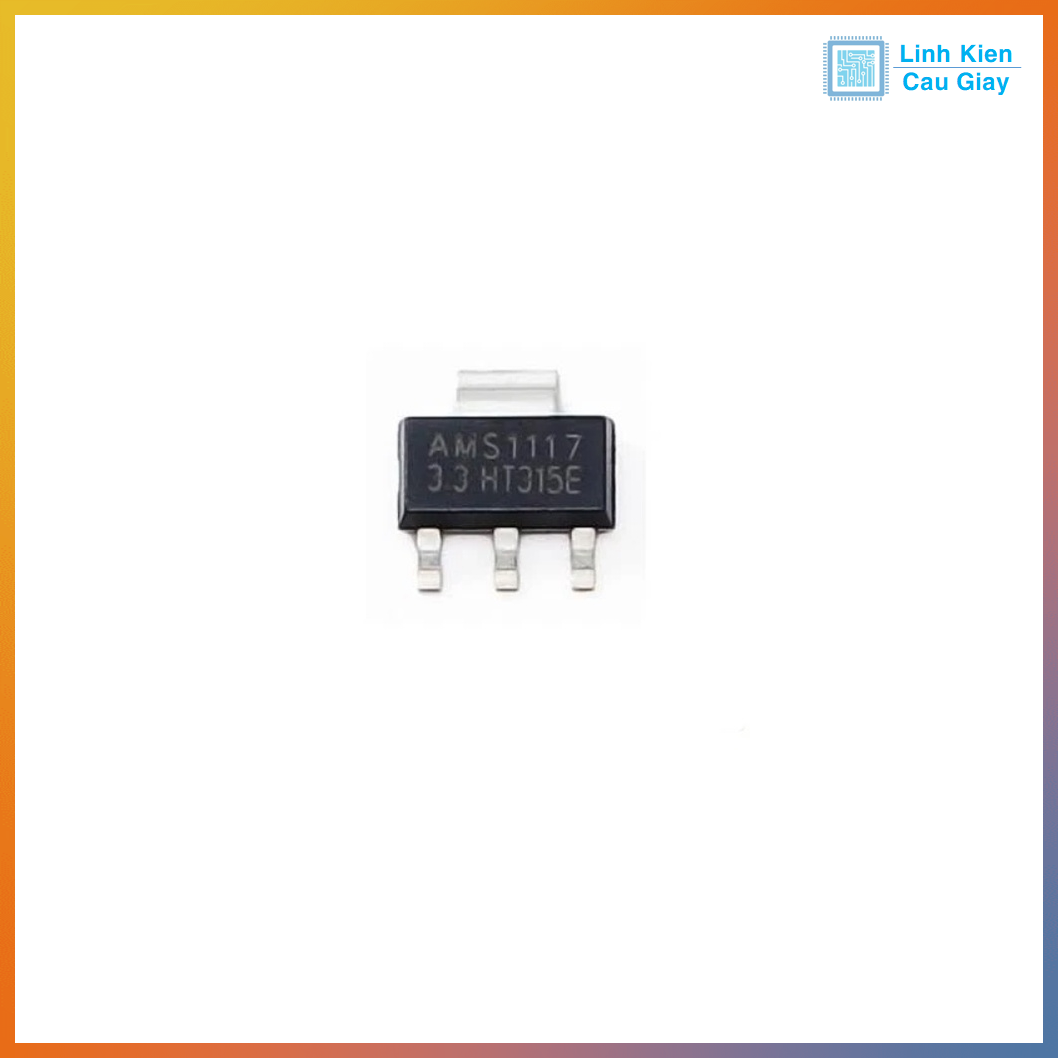

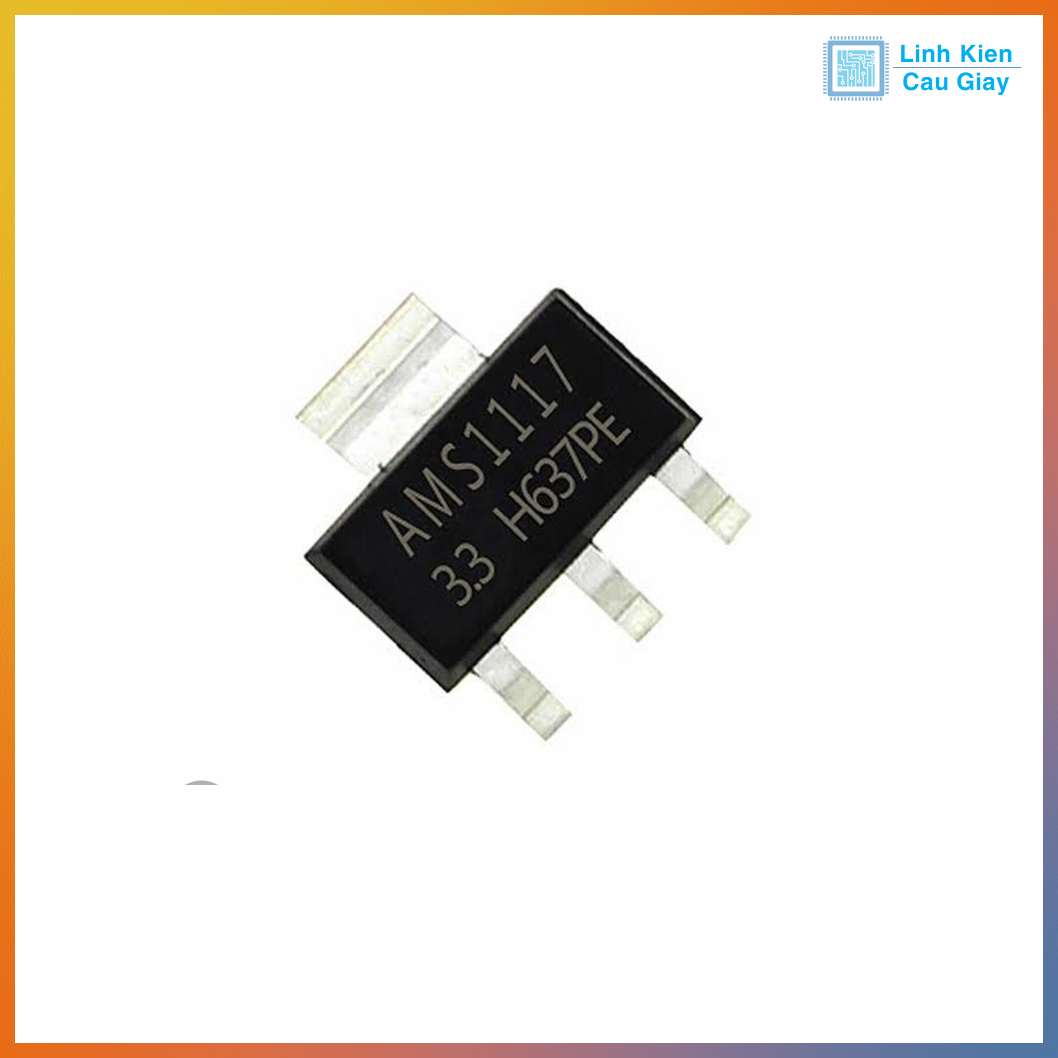

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
