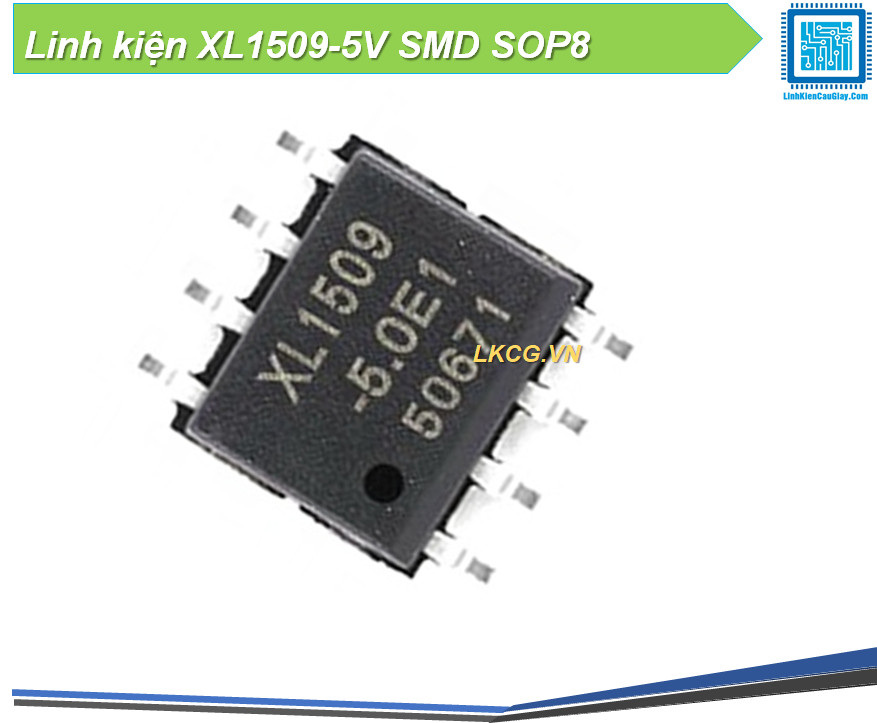

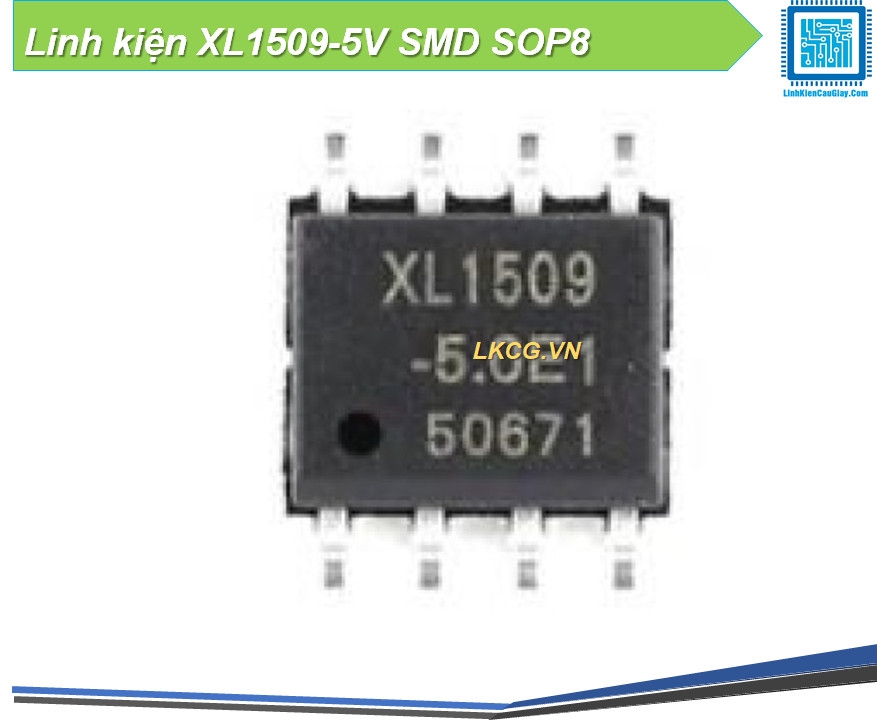

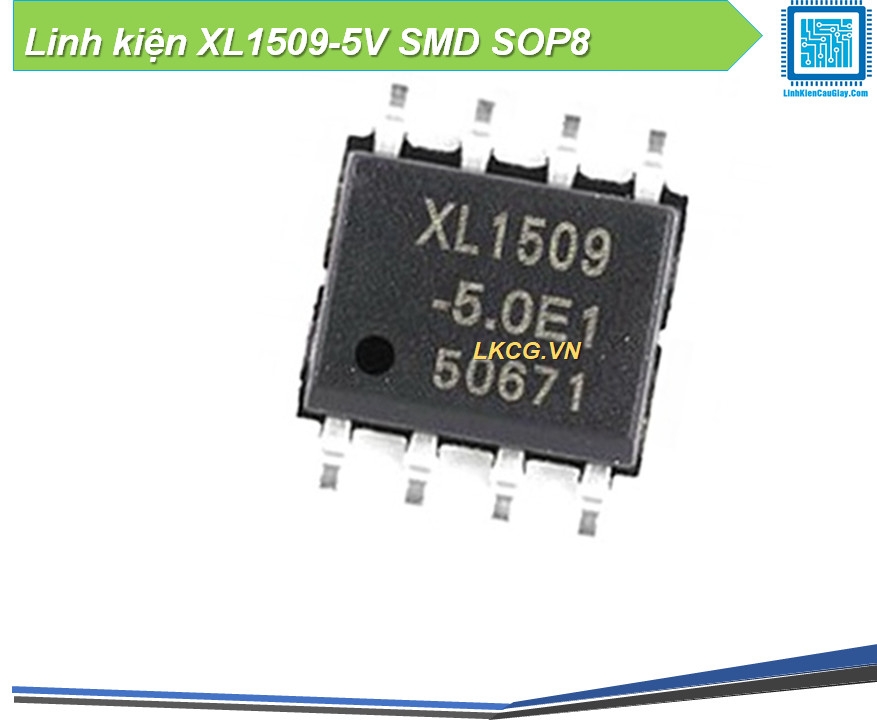

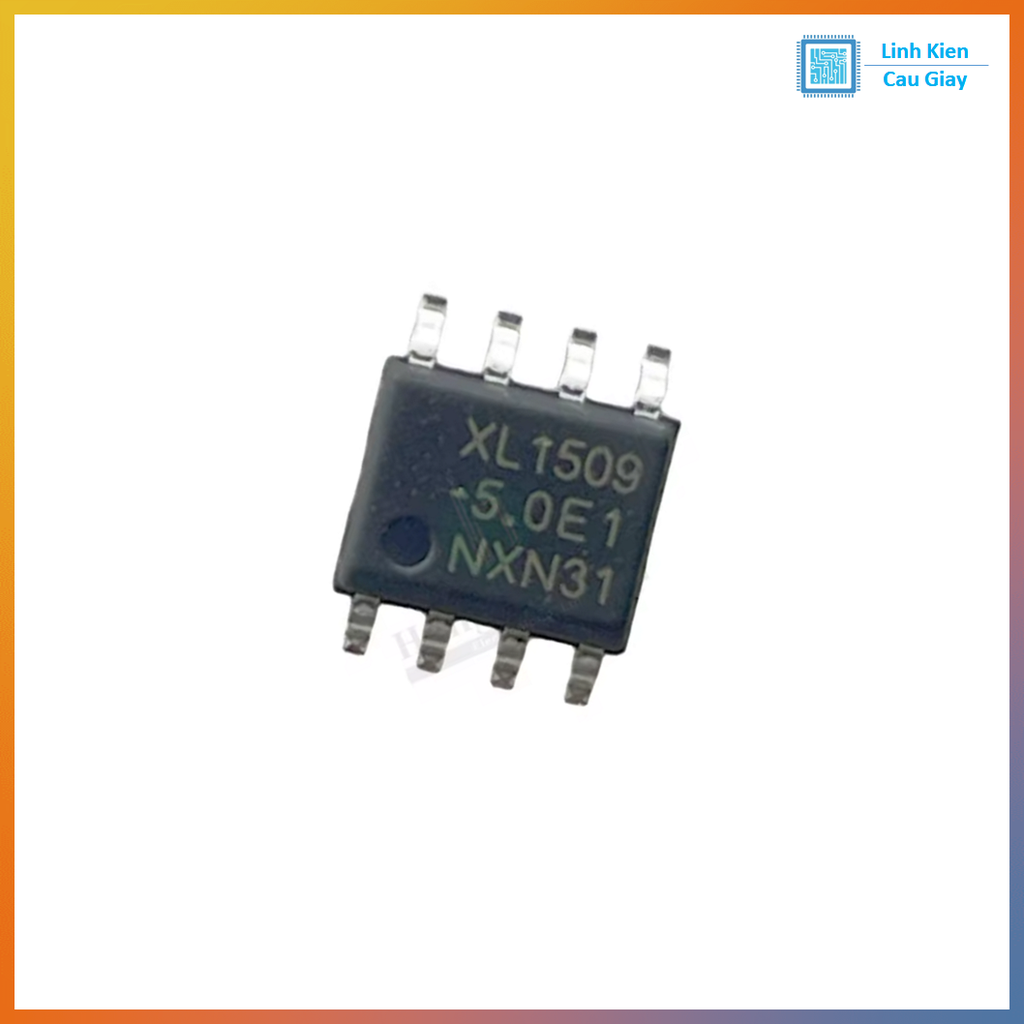

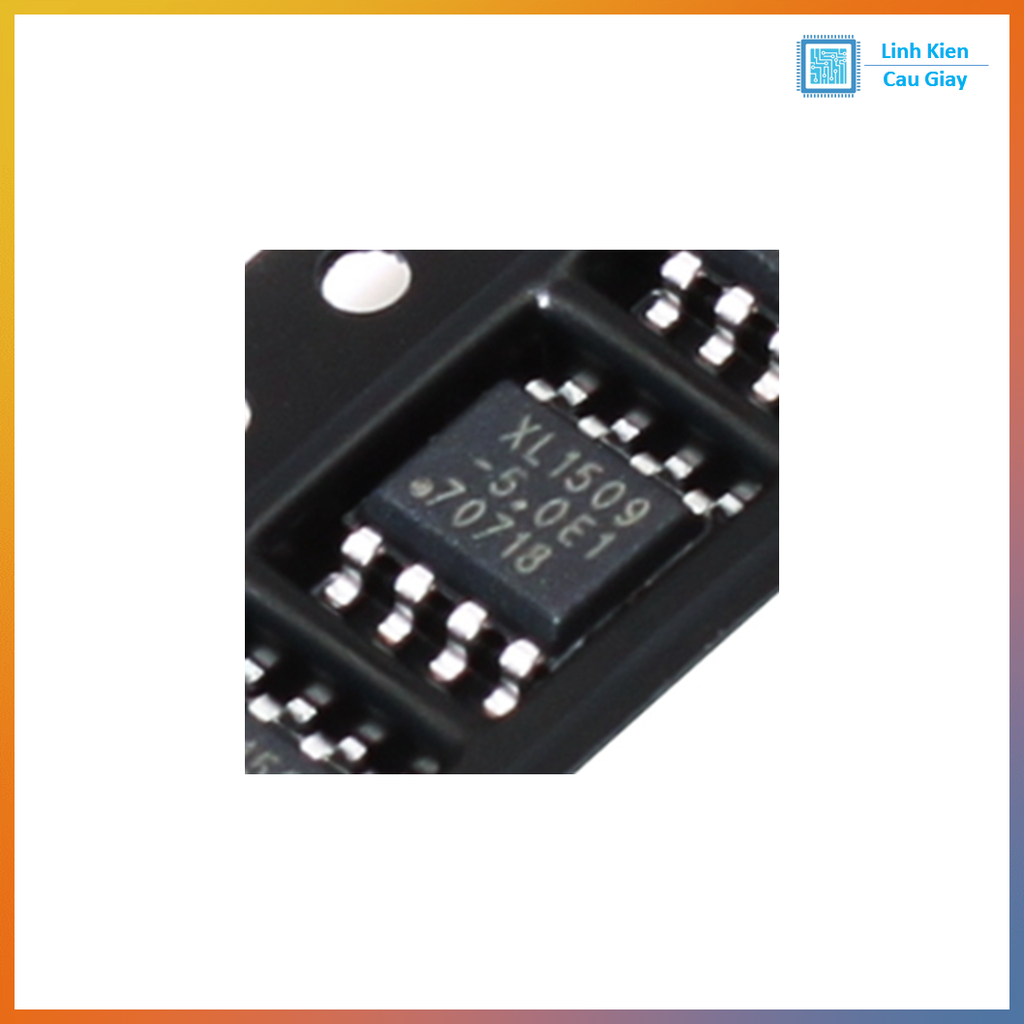

XL1509-5V SOP8 SMD | IC Nguồn Hạ Áp DC-DC Buck 5V 2A (4.5–40V)

Mô tả sản phẩm

XL1509-5V (SOP8 SMD) là IC nguồn xung hạ áp (buck) giúp chuyển DC điện áp cao (ắc quy 12V, nguồn 24V…) xuống 5V ổn định cho mạch điều khiển, cảm biến, LED, router/modem, thiết bị IoT. IC hoạt động tần số cố định ~150kHz, hỗ trợ tải lớn (tới 2A), hiệu suất cao, ít nóng hơn so với hạ áp tuyến tính trong cùng điều kiện, phù hợp DIY và sản phẩm thực tế.

Chuyển đổi nguồn DC dải rộng xuống 5V cố định
Ít linh kiện ngoài, dễ lắp mạch nguồn 5V từ 7–12–24V
Có chân ON/OFF điều khiển bật/tắt, tích hợp bảo vệ quá dòng và quá nhiệt

Ứng dụng

Nguồn 5V cho Arduino, ESP32, STM32, Raspberry Pi (cần thiết kế đúng tải)
Hạ áp 12V/24V xuống 5V cho cảm biến, relay, module RF, camera, router/modem
Nguồn 5V cho LED, thiết bị DIY, xe/robot dùng ắc quy

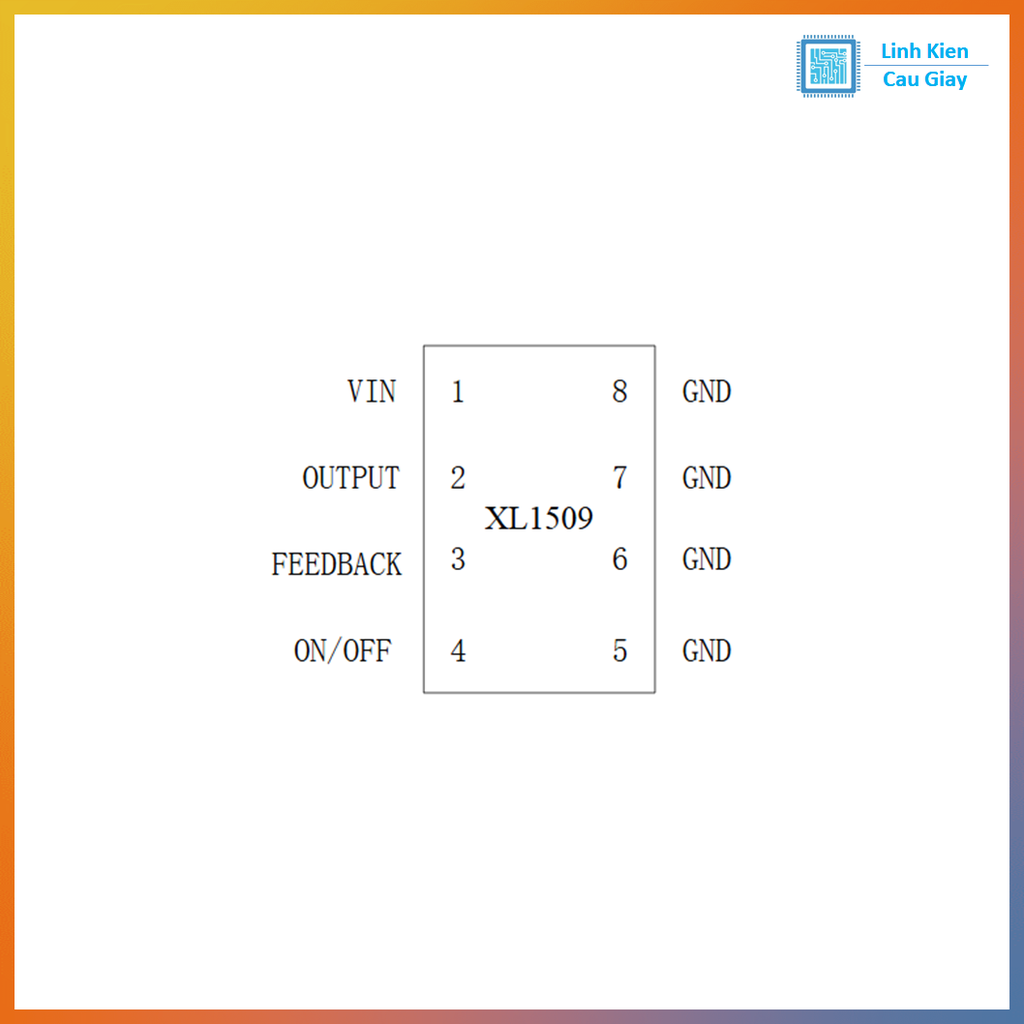

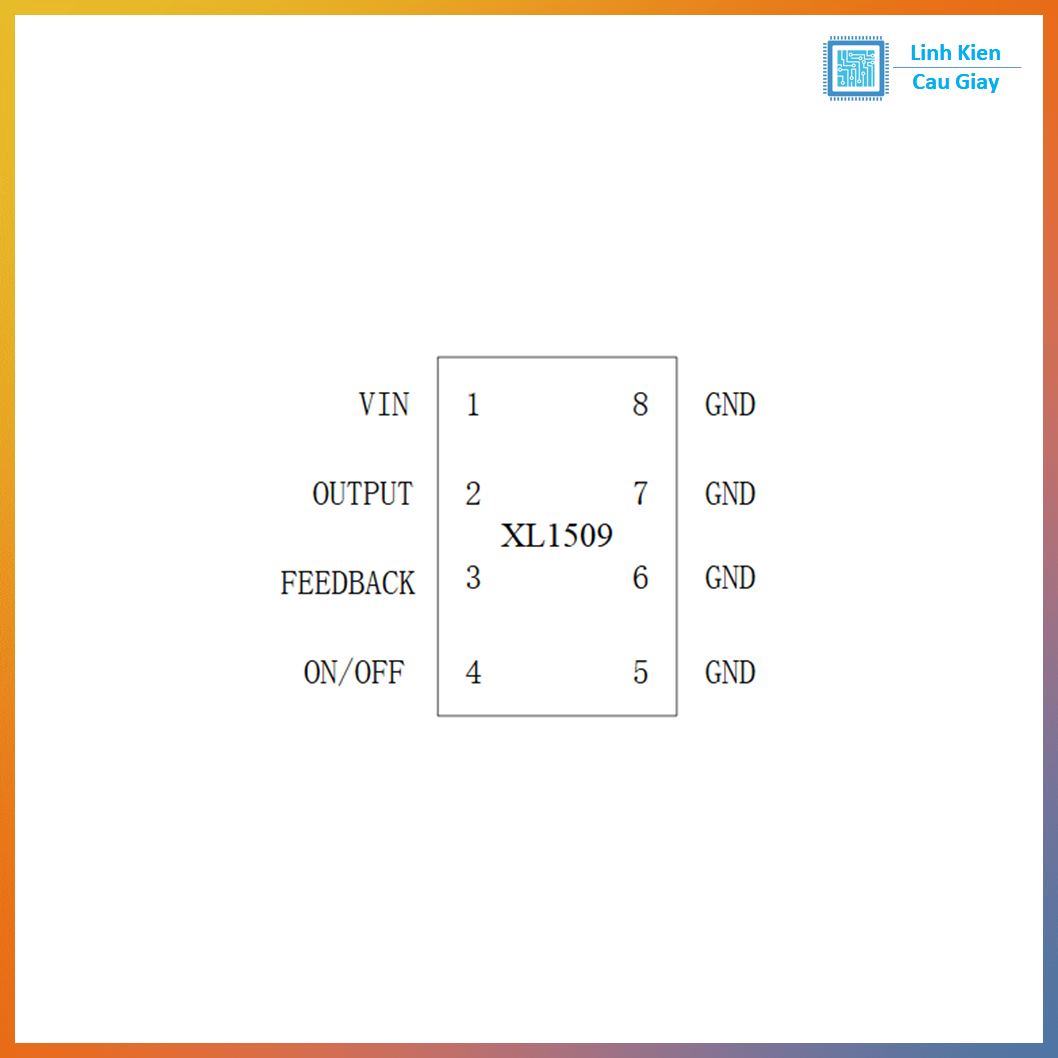

Sơ đồ chân

Pin 1: VIN (nguồn vào)
Pin 2: OUTPUT/SW (chân chuyển mạch ra cuộn cảm/diode)
Pin 3: FB (feedback cảm biến điện áp)
Pin 4: ON/OFF (kéo LOW để bật, kéo HIGH để tắt; thả nổi mặc định LOW)
Pin 5,6,7,8: GND

Thông số kĩ thuật

Điện áp vào: 4.5V đến 40V
Điện áp ra: 5V cố định (phiên bản XL1509-5.0)
Dòng tải: tới 2A (thiết kế đúng cuộn cảm/diode/tản nhiệt)
Tần số chuyển mạch: ~150kHz
Duty cycle tối đa: 100%, dropout điển hình ~1.5V
Đóng gói: SOP-8 / SMD

Hướng dẫn sử dụng

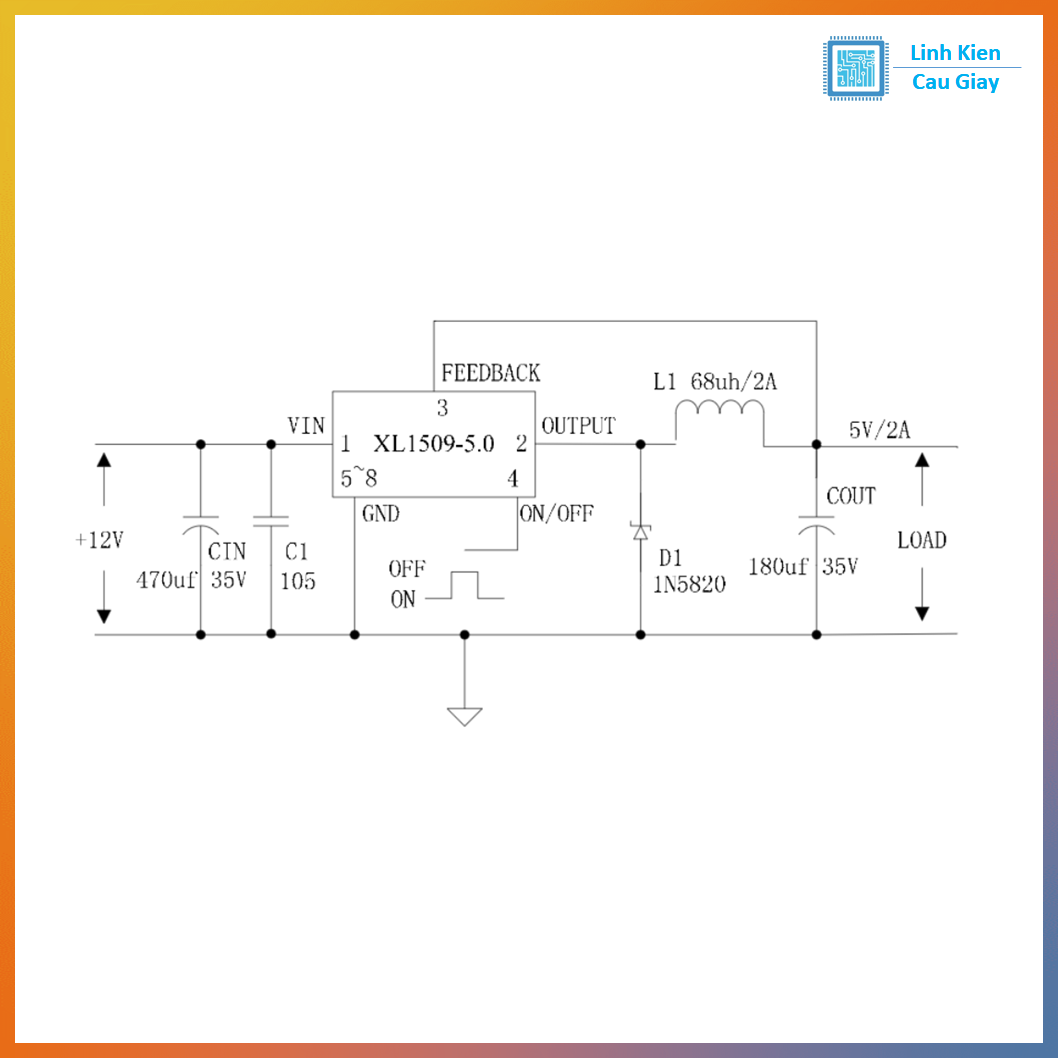

Kết nối cơ bản: VIN vào nguồn DC; GND nối mass chung; OUTPUT/SW đi qua cuộn cảm ra VOUT 5V; diode Schottky hồi tiếp về mass; tụ lọc đặt sát chân IC
Chân ON/OFF: muốn “luôn bật” thì kéo xuống GND; muốn tắt thì kéo lên mức HIGH
Gợi ý linh kiện ngoài hay dùng: cuộn cảm ~68µH (chịu dòng phù hợp), diode Schottky 1N5820/SS34, CIN 100µF + 0.1µF, COUT 220–470µF low ESR (đặt gần mạch)
Lưu ý tải lớn: cần bản mạch có đồng dày/đổ đồng GND tốt để tản nhiệt, đường dòng vòng switching ngắn để giảm nhiễu

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
