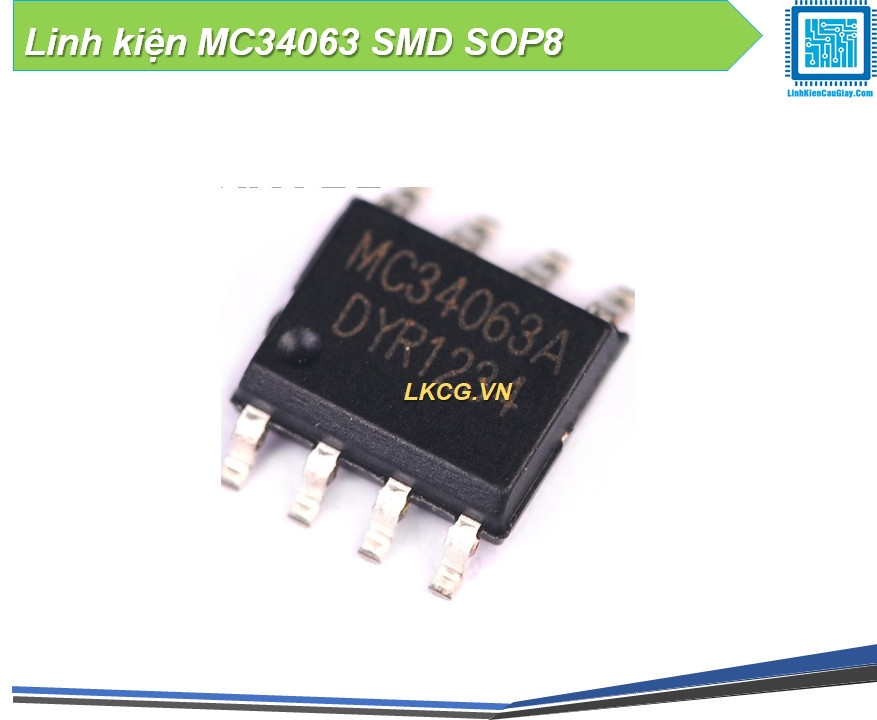

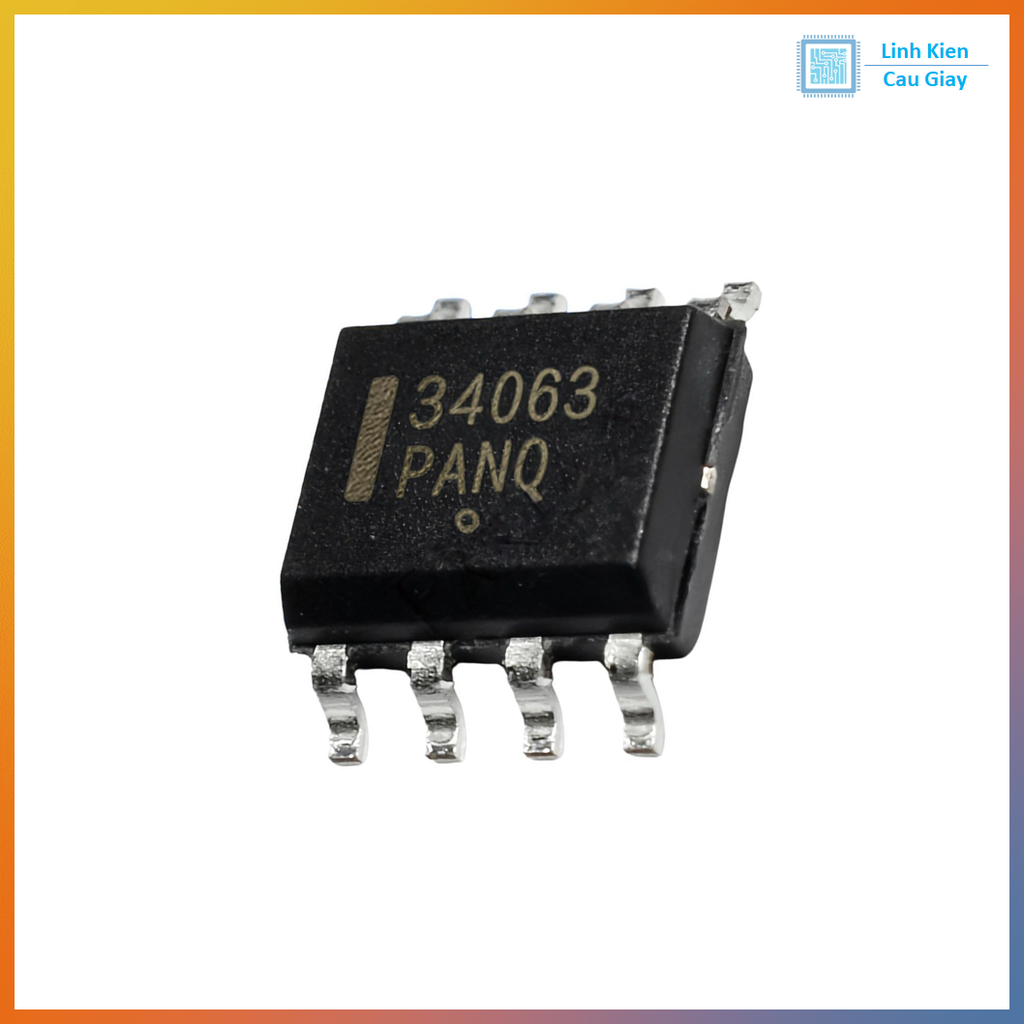

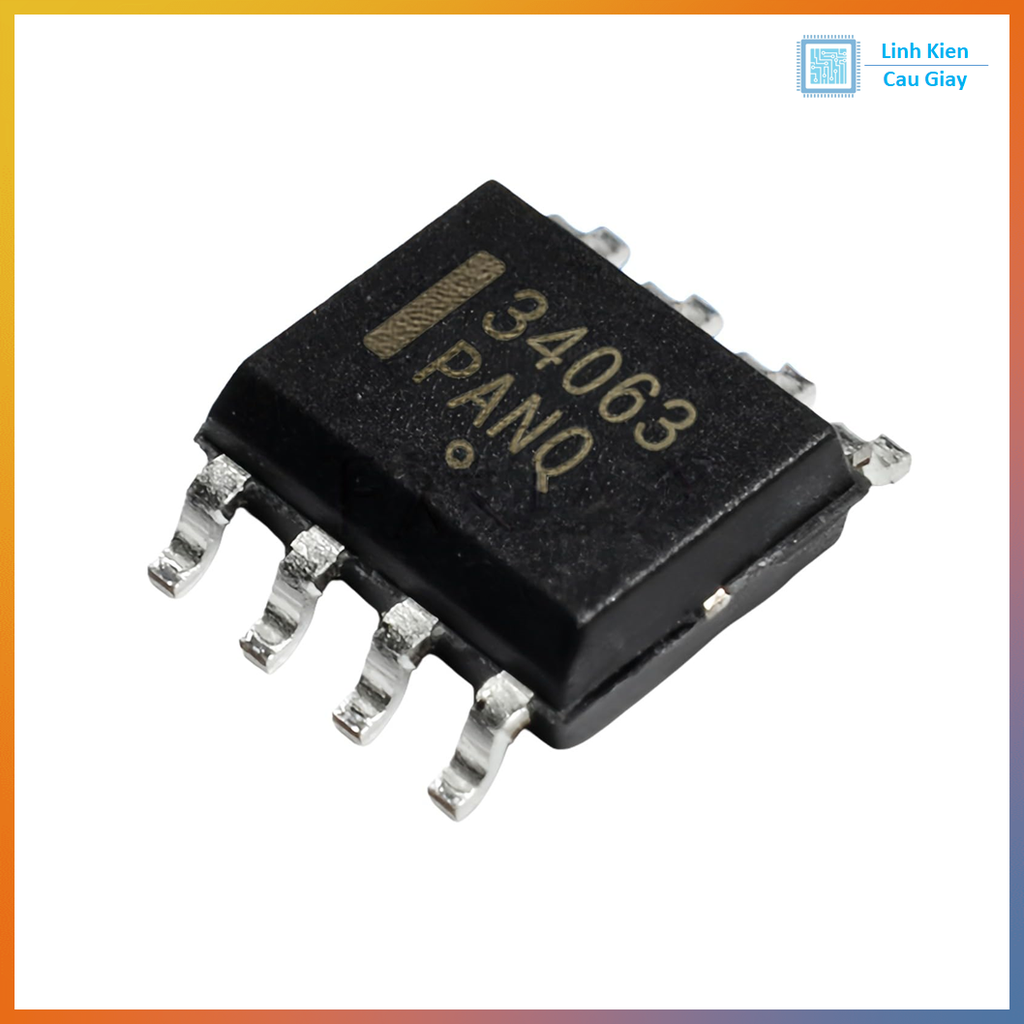

IC nguồn xung MC34063 SMD SOP-8 (Buck/Boost/Inverting)

Mô tả sản phẩm

MC34063 SMD SOP8 là IC nguồn chuyển mạch (switching regulator) phổ biến dùng để tạo mạch DC-DC hạ áp (Buck), tăng áp (Boost) hoặc đảo áp (Inverting) với linh kiện ngoài tối giản. Dòng MC34063 (MC34063A) được dân DIY/điện tử ứng dụng rất rộng nhờ dễ thiết kế – dễ mua – chi phí thấp, phù hợp làm nguồn cho Arduino/ESP, mạch cảm biến, mạch driver, mạch sạc đơn giản và các dự án nguồn mini. Dạng SOP-8 SMD giúp gọn mạch, tối ưu diện tích PCB, thích hợp sản xuất số lượng hoặc lắp ráp SMD. Nếu bạn cần một IC nguồn “quốc dân” để thử nghiệm nhiều cấu hình nguồn khác nhau, MC34063 SOP8 là lựa chọn cực hợp lý.

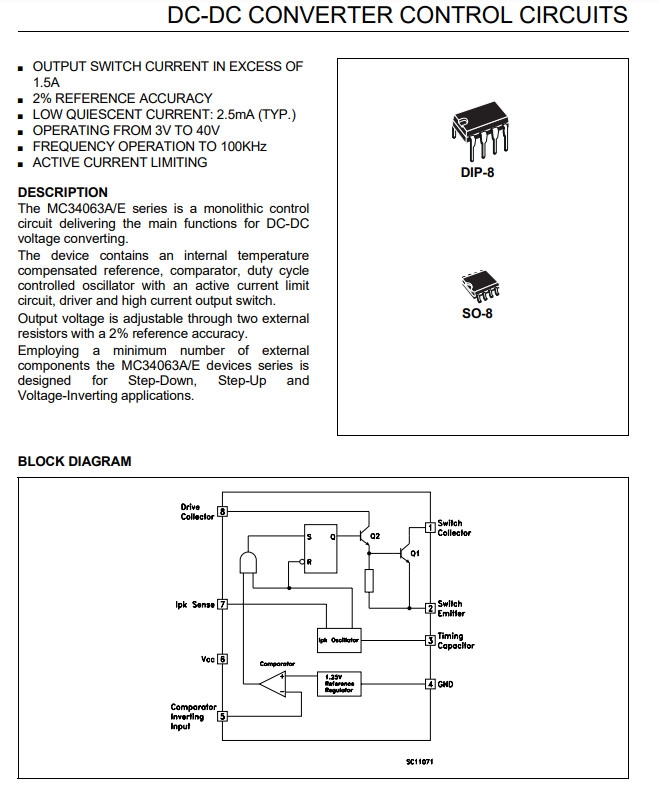

• MC34063 là IC điều khiển nguồn xung tích hợp switch transistor, mạch dao động và so sánh, cho phép thiết kế DC-DC với số linh kiện ít.

• Hỗ trợ nhiều cấu hình: hạ áp, tăng áp, đảo áp (tùy sơ đồ mạch).

• Dạng SMD SOP-8 nhỏ gọn, tiện hàn máy/hàn tay và phù hợp thiết kế PCB hiện đại.

• Thường dùng trong các mạch nguồn công suất nhỏ đến trung bình, cần giải pháp tiết kiệm chi phí.

Ứng dụng

• Nguồn Buck: 12V → 5V / 3.3V cho Arduino, ESP8266/ESP32, cảm biến

• Nguồn Boost: 5V → 9V / 12V cho module, thiết bị nhỏ

• Nguồn Inverting: tạo -5V / -12V cho op-amp, mạch analog

• Nguồn cho các mạch DIY: robot, IoT, mạch điều khiển, mạch LED công suất nhỏ

• Thay thế/sửa chữa các mạch dùng MC34063A SOP8 tương đương

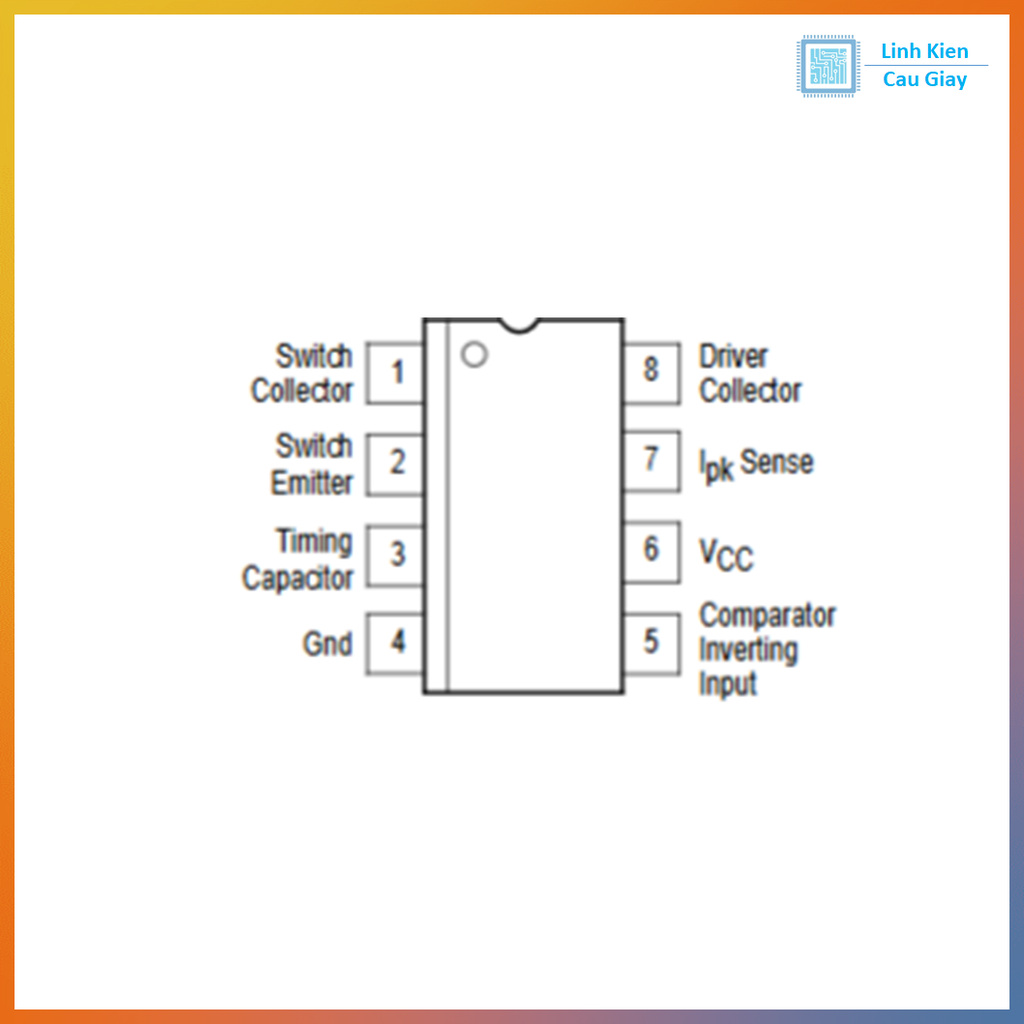

Sơ đồ chân

• SWC (Switch Collector)

• SWE (Switch Emitter)

• TC (Timing Capacitor)

• GND

• Comparator Inverting Input (Feedback)

• VCC

• IPK (Peak Current Sense/Limit)

• Driver Collector (DC)

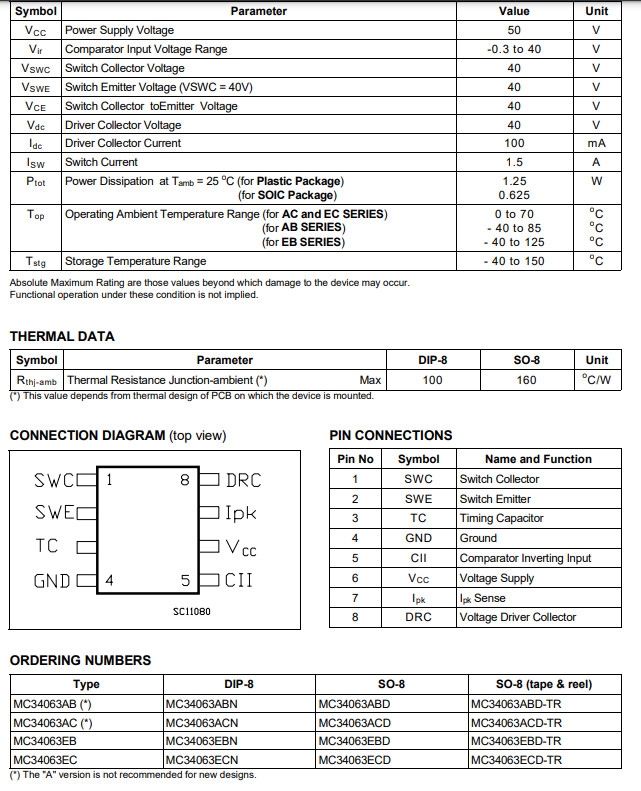

Thông số kĩ thuật

• Loại IC: Switching Regulator Controller

• Kiểu đóng gói: SOP-8 / SOIC-8 SMD

• Chế độ nguồn: Buck / Boost / Inverting

• Điện áp vào (VCC): thường 3V ~ 40V (tùy phiên bản/datasheet)

• Dòng đỉnh công tắc: khoảng 1.5A peak (giới hạn theo thiết kế, cuộn cảm, diode, nhiệt)

• Tần số dao động: khoảng ~100 kHz (phụ thuộc tụ Timing)

• Điện áp tham chiếu FB: khoảng 1.25V (dùng chia áp hồi tiếp)

Hướng dẫn sử dụng

• Chọn cấu hình cần dùng: Buck / Boost / Inverting.

• Thiết kế mạch với các linh kiện chính: cuộn cảm L, diode Schottky, tụ đầu vào/ra, điện trở chia áp FB, tụ Timing (CT), điện trở cảm dòng (nếu cần).

• Ưu tiên diode Schottky để giảm sụt áp và tăng hiệu suất.

• Layout PCB: đường dòng xung ngắn – rộng, đặt tụ input/output sát IC, giảm nhiễu.

• Khi test: cấp nguồn từ thấp lên, đo Vout, theo dõi nhiệt IC/diode/cuộn cảm.

• Nếu cần dòng lớn hơn, cân nhắc IC DC-DC hiện đại hơn; MC34063 phù hợp nhất cho các ứng dụng phổ thông, công suất vừa/nhỏ.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
