Module nguồn hạ áp MT3608

Mô tả sản phẩm

Module tăng áp DC-DC MT3608 cho phép nâng điện áp đầu ra từ 2V đến 28V từ nguồn đầu vào 2–24V (Micro USB hoặc cổng hàn VIN). Công suất nhỏ gọn, hiệu suất cao đến 93%, có chiết áp tinh chỉnh điện áp. Phù hợp dùng để cấp nguồn cho mạch Arduino, ESP, LED, quạt, radio, hoặc thiết bị di động cần điện áp cao hơn đầu vào.

Module MT3608 là mạch DC-DC Boost Converter có khả năng tăng điện áp đầu ra cao hơn điện áp đầu vào.
Sử dụng IC MT3608 hiệu suất cao, module có kích thước nhỏ gọn, điều chỉnh điện áp linh hoạt thông qua chiết áp (biến trở) trên bo mạch.
Tích hợp cổng Micro USB giúp cấp nguồn tiện lợi từ sạc điện thoại, pin dự phòng hoặc adapter.
Thích hợp trong các dự án DIY, nguồn di động, thử nghiệm điện tử, và các ứng dụng cần chuyển nguồn lên mức cao hơn.

Ứng dụng

• Nâng điện áp 5V lên 9V / 12V / 24V cho đèn LED, quạt, motor mini.

• Cấp nguồn cho Arduino, ESP8266, ESP32, STM32 từ pin Li-ion 3.7V.

• Làm nguồn cấp di động khi chỉ có pin thấp điện áp.

• Test cảm biến, mạch nạp pin, radio, thiết bị nhỏ yêu cầu điện áp cố định cao hơn.

• Dự án DIY nguồn ổn áp / tăng áp đa năng.

Sơ đồ chân

VIN+  →  Nguồn vào dương (2–24V)
VIN−  →  Nguồn vào âm (GND)
OUT+  →  Điện áp đầu ra dương (2–28V)
OUT−  →  Điện áp đầu ra âm (GND)
      |
Micro USB: Cấp nguồn 5V trực tiếp (thay cho VIN+)
Chiết áp xoay (biến trở): Dùng để điều chỉnh điện áp đầu ra.

Thông số kĩ thuật

• IC chính: MT3608

• Kiểu mạch: Boost (Tăng áp DC-DC)

• Điện áp đầu vào (VIN): 2V – 24V

• Điện áp đầu ra (VOUT): 2V – 28V (có thể điều chỉnh)

• Dòng tải tối đa: 2A (khuyến nghị ≤1.2A để ổn định)

• Hiệu suất chuyển đổi: lên tới 93%

• Tần số chuyển mạch: 1.2 MHz

• Kích thước: 36 × 17 × 14 mm

• Cổng cấp nguồn: Micro USB hoặc chân VIN

• Điện áp đầu ra = điện áp đầu vào khi biến trở ở mức thấp nhất.

Hướng dẫn sử dụng

• Cấp nguồn đầu vào:

  • Dùng cổng Micro USB (5V) hoặc VIN+/VIN- (2–24V).

• Đo điện áp đầu ra:

  • Dùng đồng hồ đo VOUT+ và VOUT−.

• Điều chỉnh điện áp ra:

  • Xoay chiết áp theo chiều kim đồng hồ để tăng điện áp,
    ngược chiều kim đồng hồ để giảm điện áp.

• Kiểm tra tải:

  • Không vượt dòng tải tối đa (2A), tránh quá nhiệt.

• Lưu ý an toàn:

  • Không điều chỉnh khi đang tải nặng.

  • Không cấp ngược cực hoặc vượt quá 24V đầu vào.

  • Nếu dùng điện áp cao >20V, nên thêm tản nhiệt hoặc quạt mini.

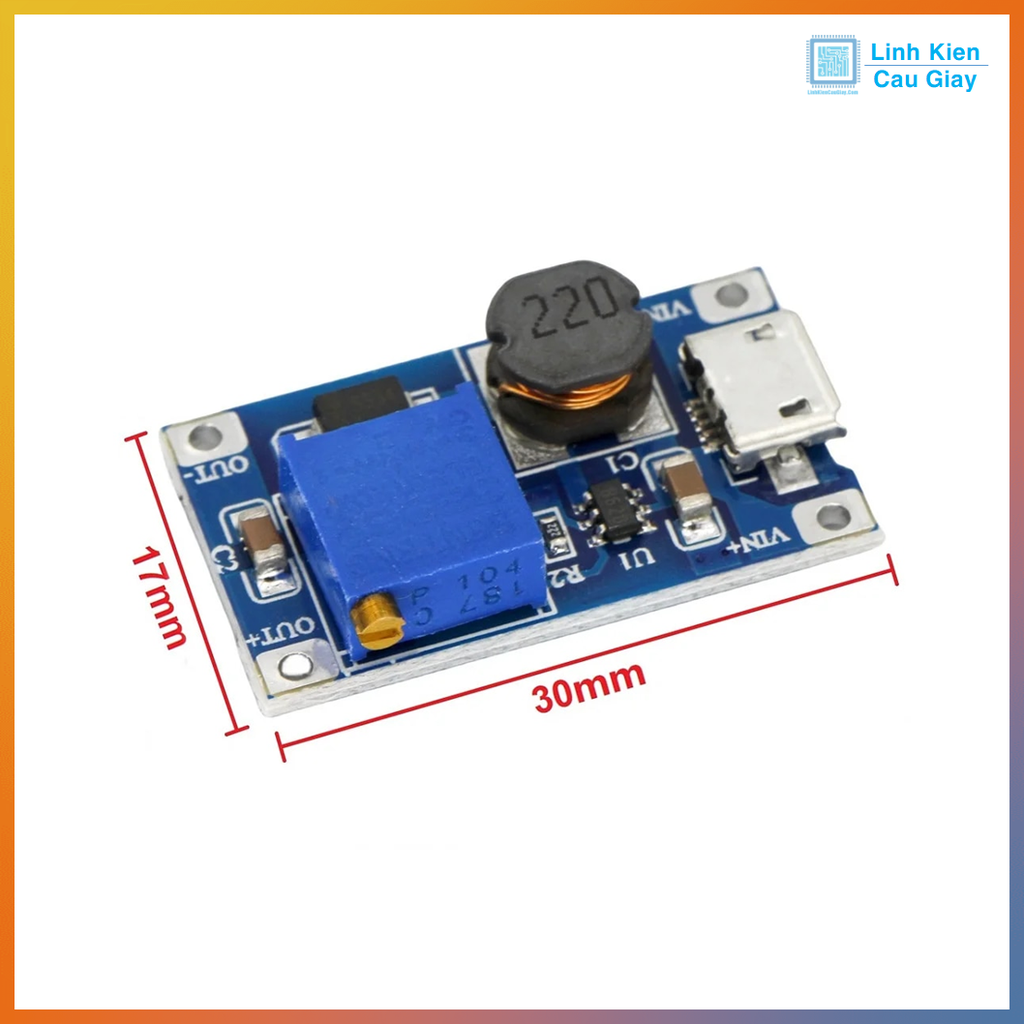

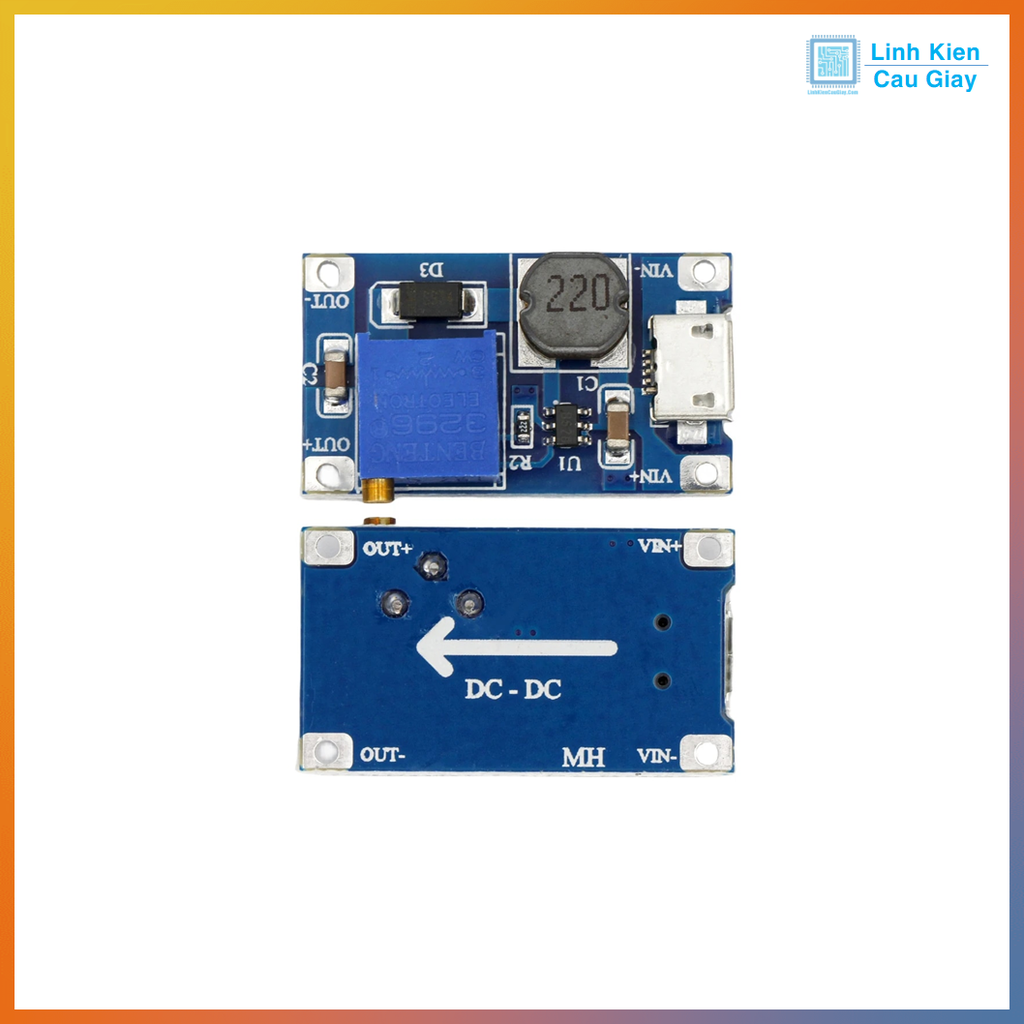

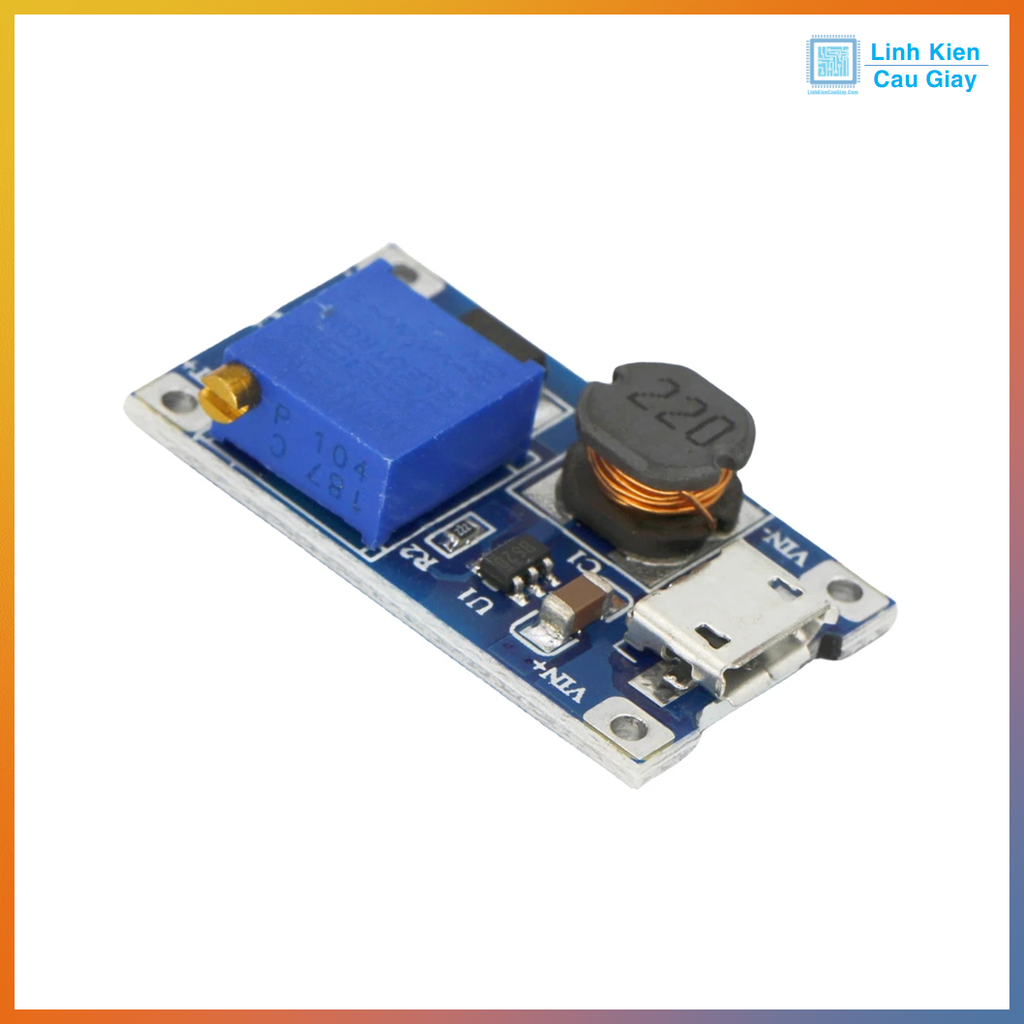

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
