Động Cơ Bước ULN2003 - 5V

(Mã SP:CG000275)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

21.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

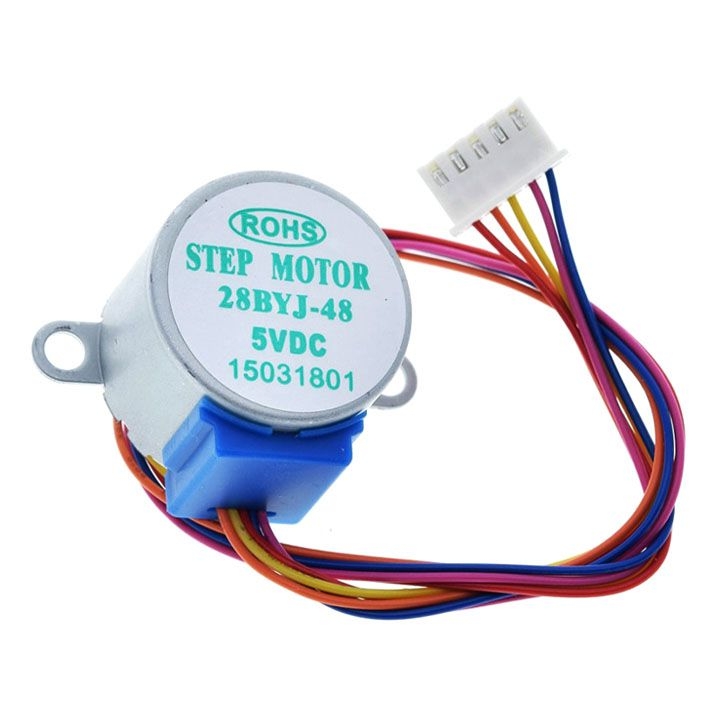

Động Cơ Bước 28BYJ-48 5V + Mạch Driver ULN2003 – Điều Khiển Dễ Dàng Với Arduino

Mô tả sản phẩm

Bộ động cơ bước 28BYJ-48 5V kèm mạch điều khiển ULN2003 là giải pháp phổ biến cho các dự án điều khiển chính xác vị trí và tốc độ.
Động cơ sử dụng điện áp 5V DC, có 4 cuộn dây điều khiển theo thứ tự, cho phép quay chính xác từng bước hoặc theo góc tùy chỉnh.

Mạch ULN2003 đi kèm có LED hiển thị trạng thái xung, giúp dễ dàng theo dõi hoạt động và kết nối trực tiếp với Arduino, ESP32, STM32 hoặc vi điều khiển khác.

Ứng dụng

  • Điều khiển cửa tự động, khóa điện tử, robot mini

  • Hệ thống điều chỉnh ống kính, gimbal camera

  • Máy in 3D, máy CNC mini

  • Mô hình học tập lập trình điều khiển động cơ bước

  • Thiết bị đo lường, định vị

Sơ đồ chân

Chân

Mô tả

IN1 – IN4

Tín hiệu điều khiển từ vi điều khiển

VCC

Nguồn cấp 5V cho động cơ

GND

Mass

OUT1 – OUT4

Kết nối tới 4 dây động cơ bước

Header 5 pin

Kết nối trực tiếp với động cơ 28BYJ-48

Trên mạch có LED báo cho từng kênh, giúp dễ kiểm tra xung điều khiển



Thông số kĩ thuật

Thông Số Kỹ Thuật Động Cơ 28BYJ-48 5V

Thông số

Giá trị

Loại động cơ

Stepper 4 pha, 5 dây

Điện áp hoạt động

5V DC

Góc bước

5.625° / bước

Tỉ số truyền

1/64

Số bước/vòng

4096 bước (sau hộp số)

Dòng tiêu thụ

~240mA

Đường kính trục

~5mm (dạng dẹt)

Thông Số Kỹ Thuật Mạch Driver ULN2003

Thông số

Giá trị

IC chính

ULN2003APG

Điện áp cấp động cơ

5V DC

Số kênh điều khiển

4 kênh (IN1 – IN4)

Tích hợp

LED báo xung, đầu cắm 5 pin cho 28BYJ-48

Kích thước PCB

~36mm x 32mm







Hướng dẫn sử dụng

Hướng Dẫn Sử Dụng Với Arduino

ULN2003

Arduino

IN1

D8

IN2

D9

IN3

D10

IN4

D11

VCC

5V

GND

GND



Code mẫu:

#include <Stepper.h>

const int stepsPerRevolution = 2048; // 28BYJ-48
Stepper myStepper(stepsPerRevolution, 8, 10, 9, 11);

void setup() {
  myStepper.setSpeed(10); // tốc độ vòng/phút
}

void loop() {
  myStepper.step(stepsPerRevolution); // quay 1 vòng
  delay(1000);
  myStepper.step(-stepsPerRevolution); // quay ngược 1 vòng
  delay(1000);
}

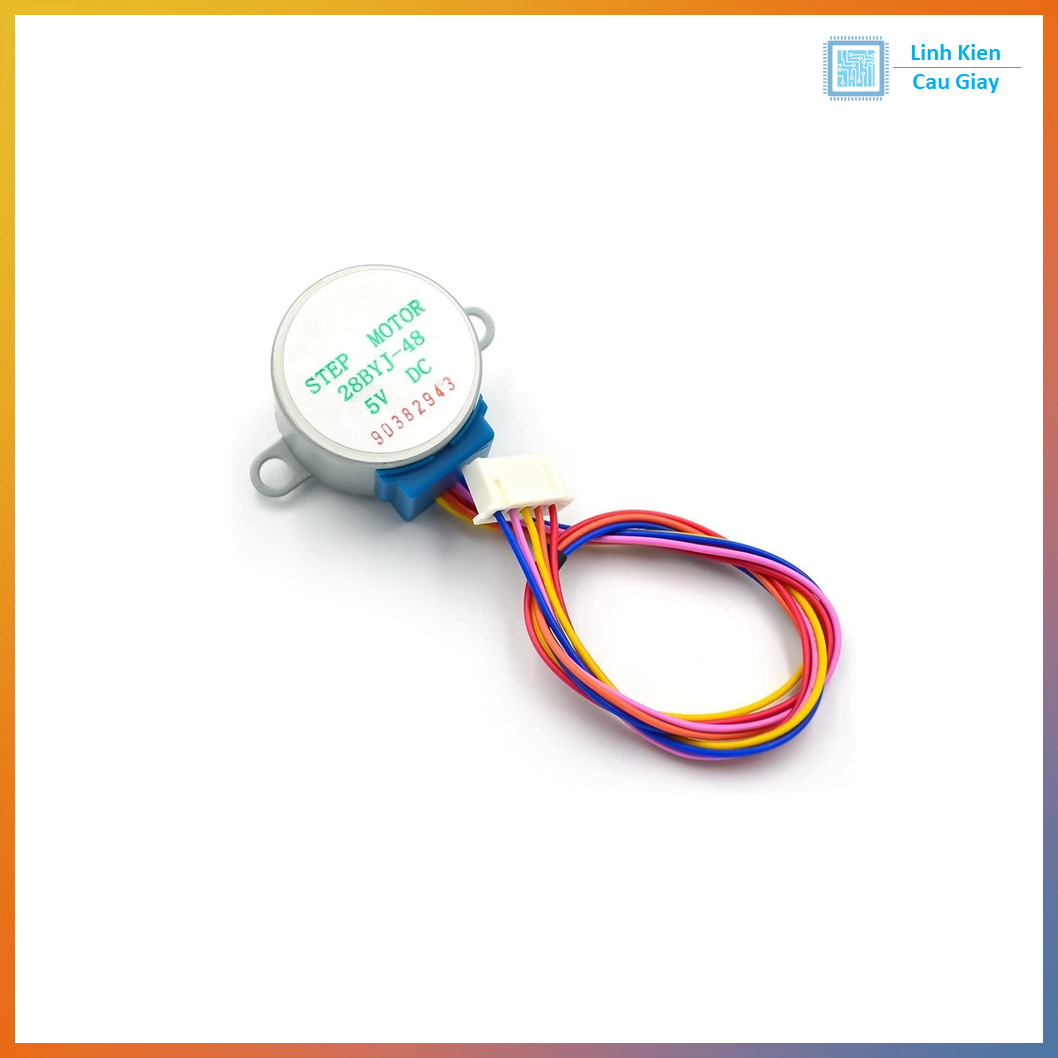

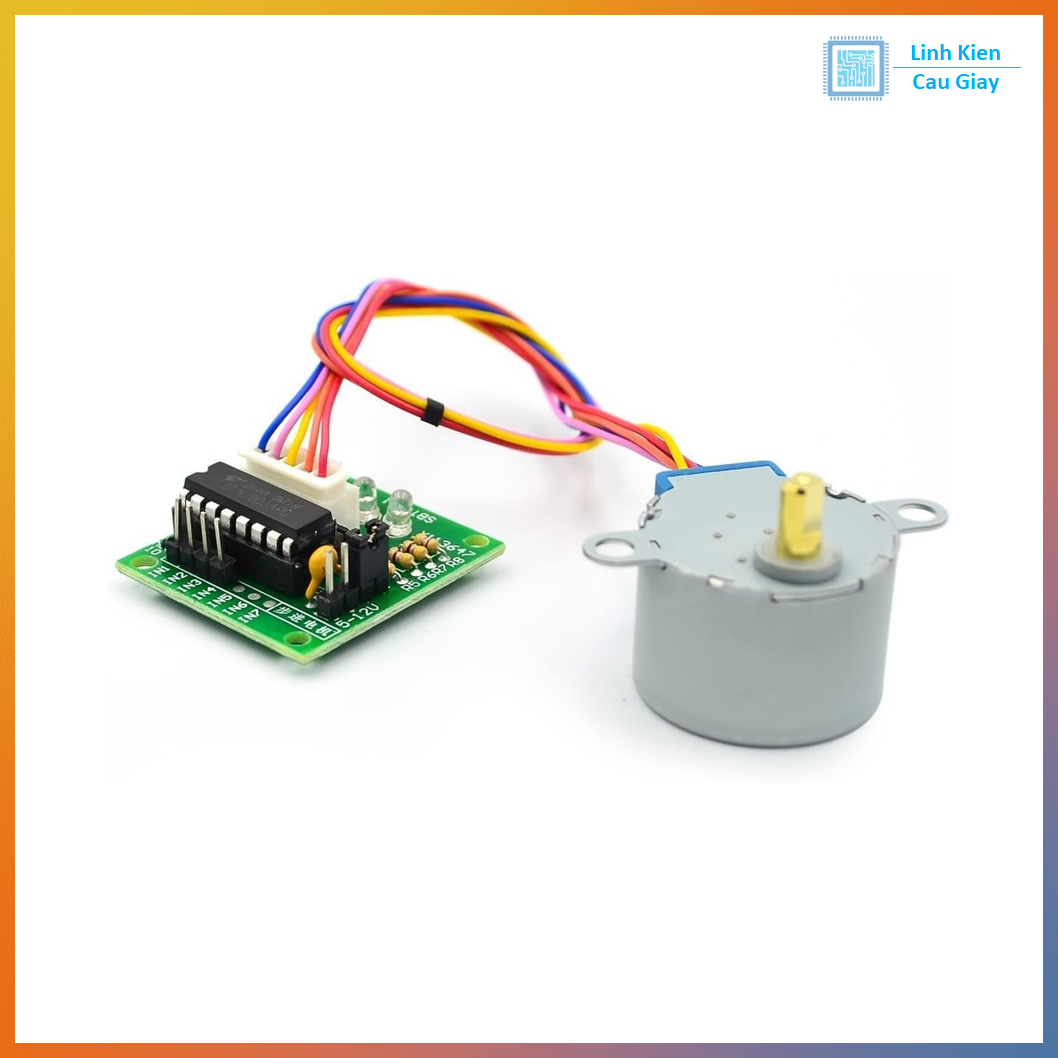

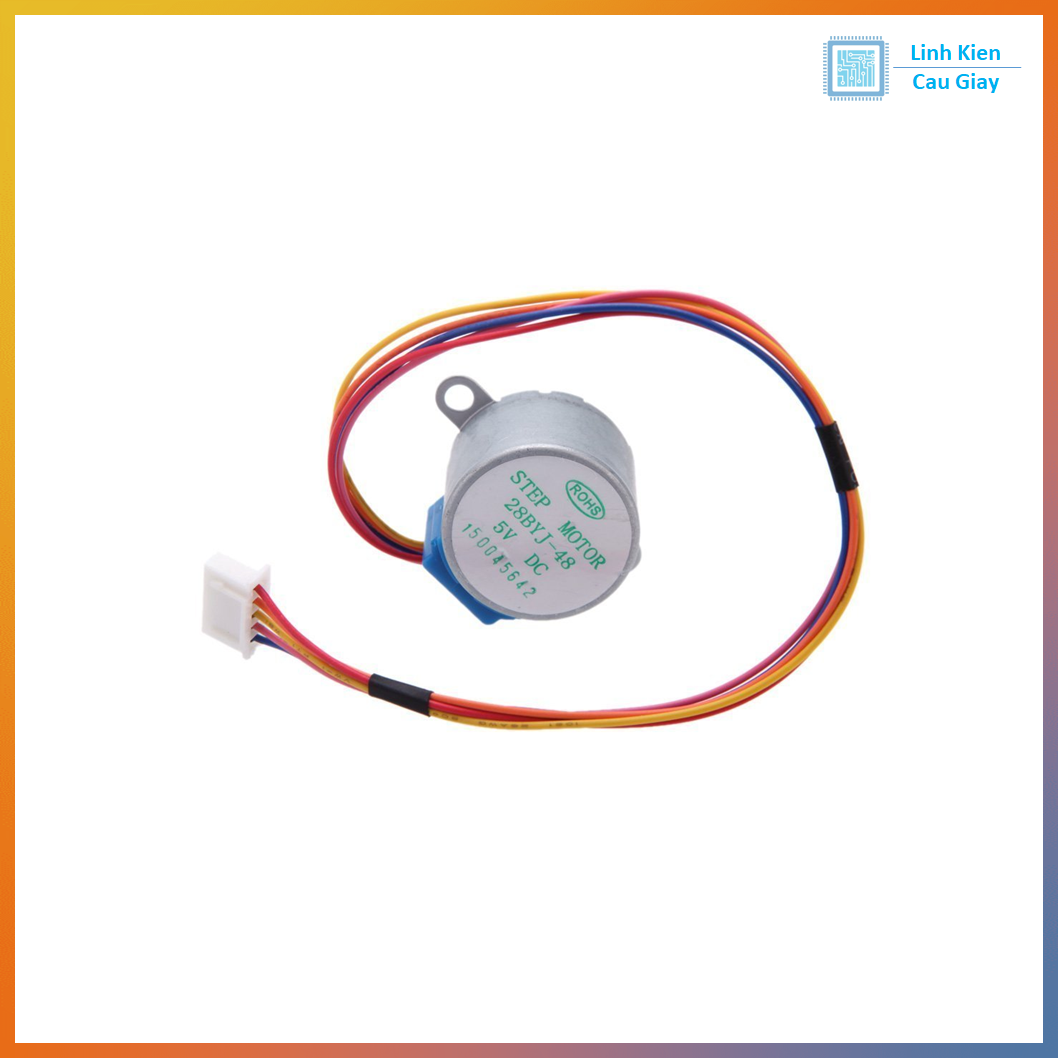

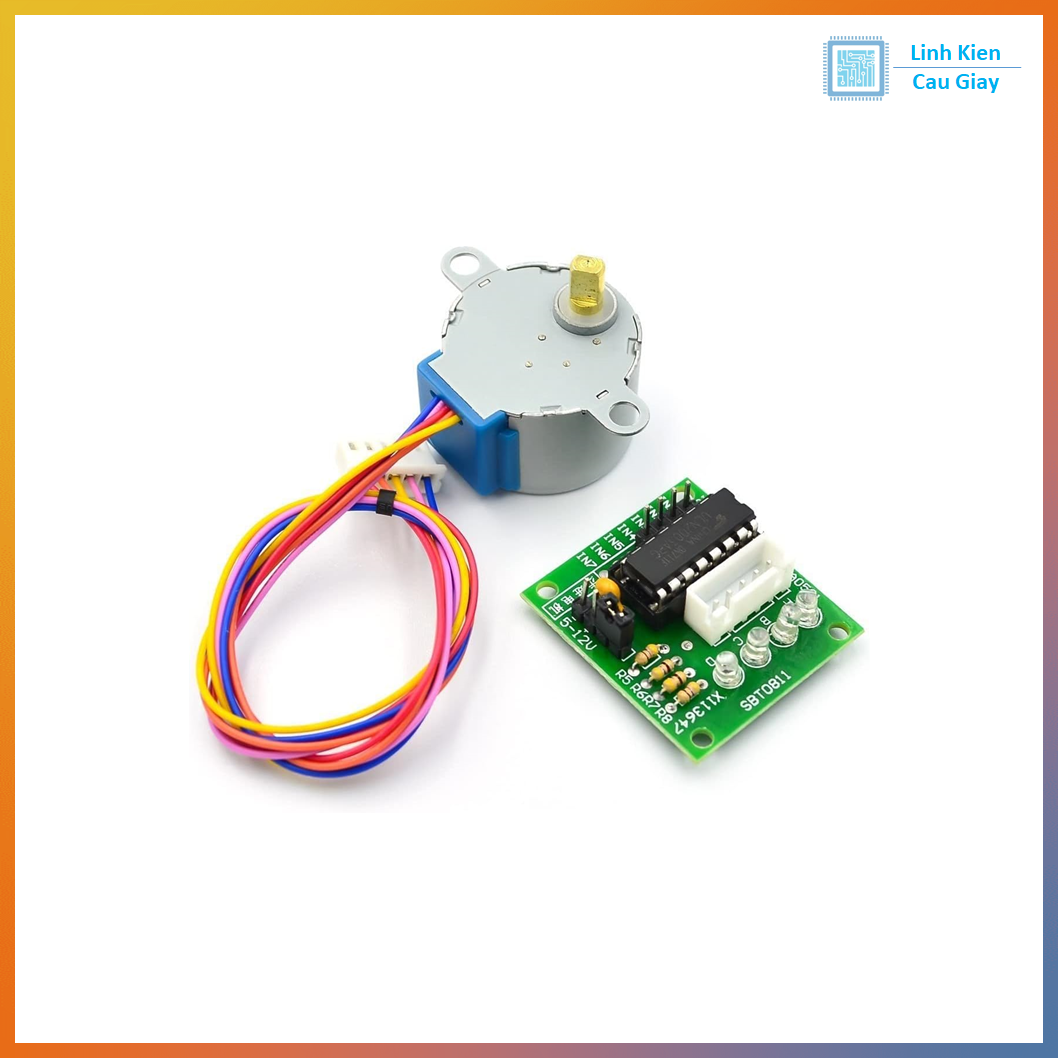

Hình ảnh



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
