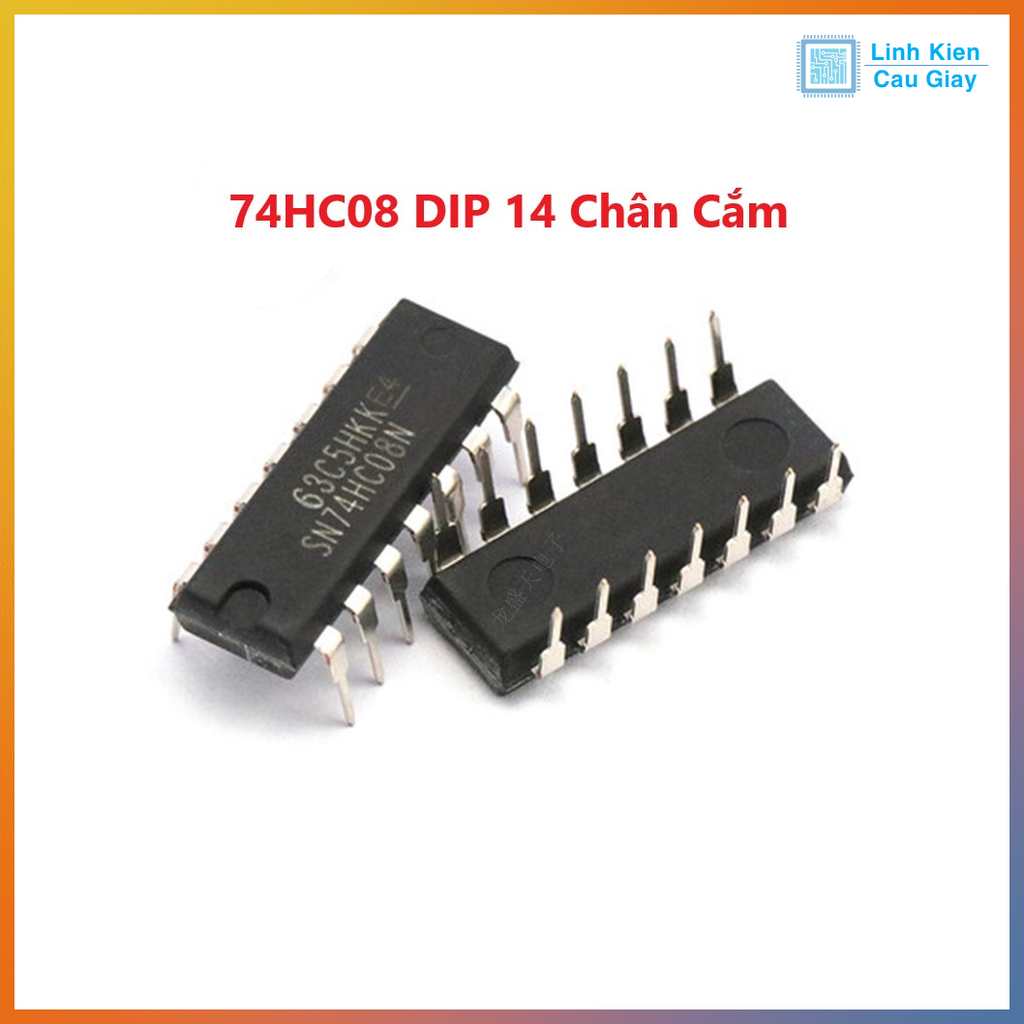

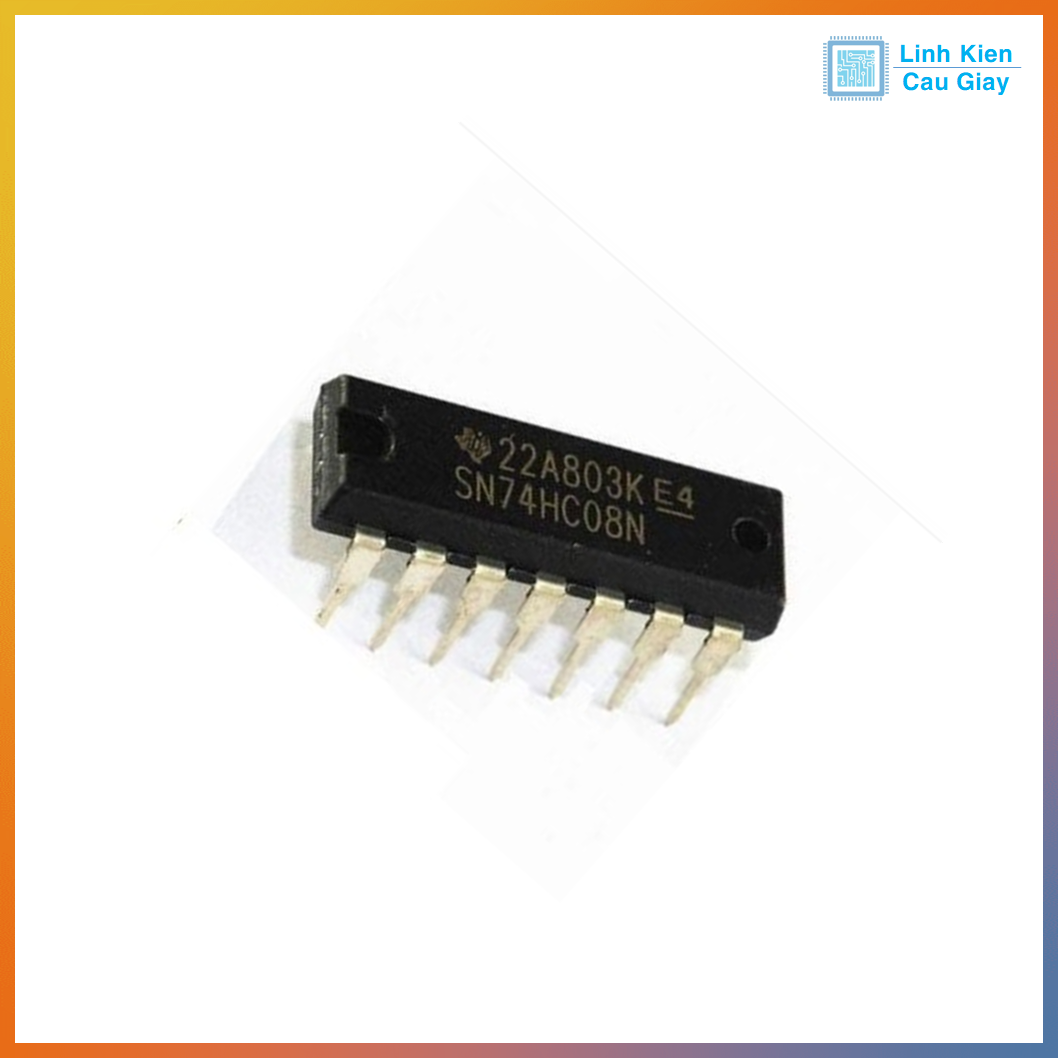

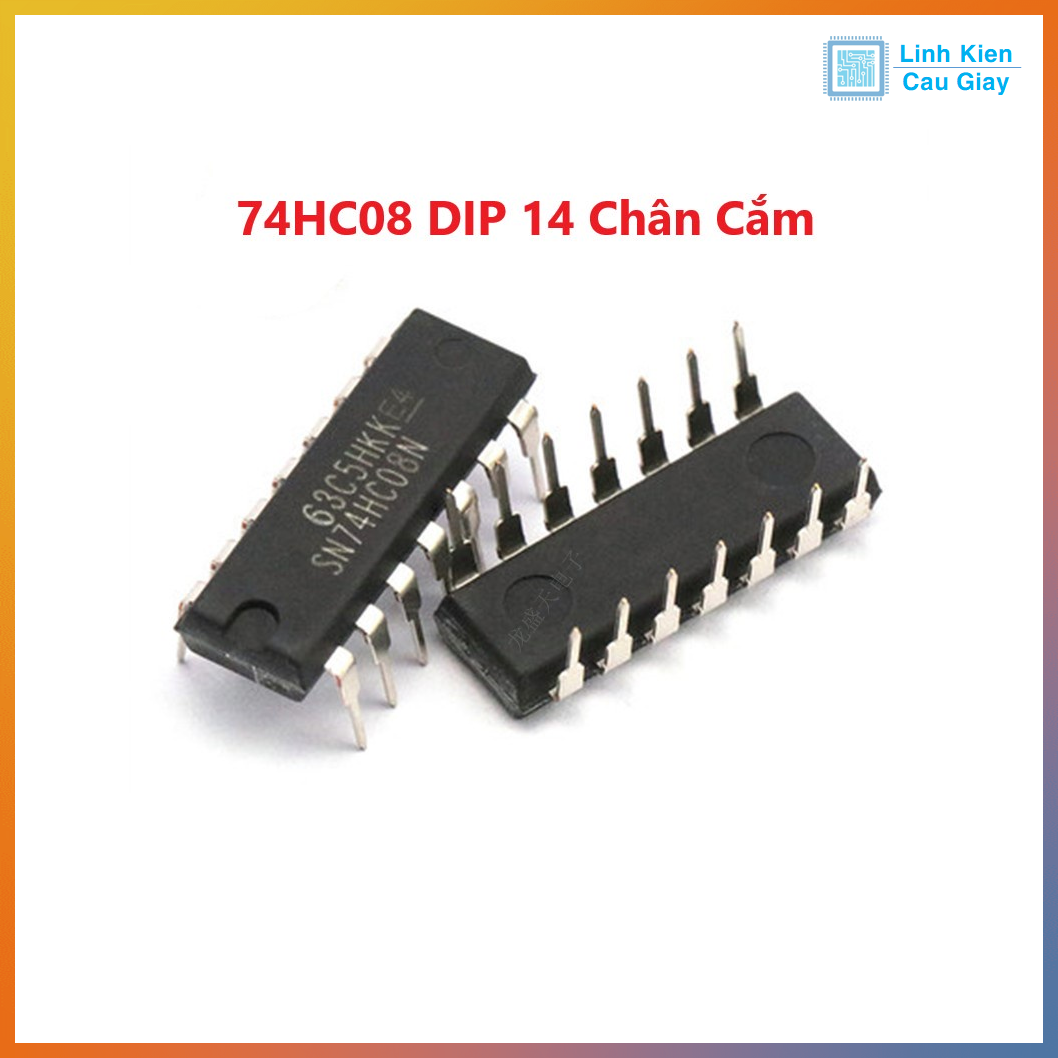

Linh kiện điện tử 74HC08 DIP-14

(Mã SP:CG001159)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

4.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Linh kiện điện tử 74HC08 DIP-14



Mô tả sản phẩm

74HC08 DIP-14 là IC tích hợp 4 cổng AND 2 ngõ vào, thuộc họ CMOS tốc độ cao (HC series), chuyên dùng trong các mạch logic số, điều khiển, xử lý tín hiệu số hoặc thiết kế mạch điều kiện rơ le, cảm biến, hệ thống tự động hóa.

IC có chuẩn DIP-14 dễ dàng cắm thử nghiệm trên breadboard hoặc hàn lên PCB, hoạt động ổn định với điện áp từ 2V đến 6V, tương thích tốt với các vi điều khiển như Arduino, STM32, ESP32,...

Ứng dụng

  • Xây dựng mạch logic điều khiển cơ bản

  • Thiết kế mạch xử lý tín hiệu cảm biến

  • Hệ thống tự động hóa cần kết hợp nhiều điều kiện (AND logic)

  • Điều khiển relay, cảnh báo khi đủ điều kiện kích hoạt

  • Học tập, giảng dạy về mạch logic số

  • Ứng dụng trong mạch robot, IoT, nhà thông minh

Sơ đồ chân

Chân Ký hiệu Mô tả chức năng
1 1A Ngõ vào cổng AND số 1
2 1B Ngõ vào cổng AND số 1
3 1Y Ngõ ra cổng AND số 1
4 2A Ngõ vào cổng AND số 2
5 2B Ngõ vào cổng AND số 2
6 2Y Ngõ ra cổng AND số 2
7 GND Nối đất
8 3Y Ngõ ra cổng AND số 3
9 3A Ngõ vào cổng AND số 3
10 3B Ngõ vào cổng AND số 3
11 4Y Ngõ ra cổng AND số 4
12 4A Ngõ vào cổng AND số 4
13 4B Ngõ vào cổng AND số 4
14 VCC Cấp nguồn (2V – 6V)

Thông số kĩ thuật

Thông số Giá trị
Mã sản phẩm 74HC08 DIP-14
Loại IC 4 Cổng AND 2 ngõ vào (logic số)
Công nghệ CMOS tốc độ cao (HC series)
Điện áp hoạt động 2V ~ 6V
Dòng tiêu thụ thấp < 20µA ở trạng thái nghỉ
Chuẩn ngõ ra CMOS mức logic tiêu chuẩn
Kiểu đóng gói DIP-14 dễ cắm, hàn trực tiếp
Nhiệt độ hoạt động -40°C đến +85°C

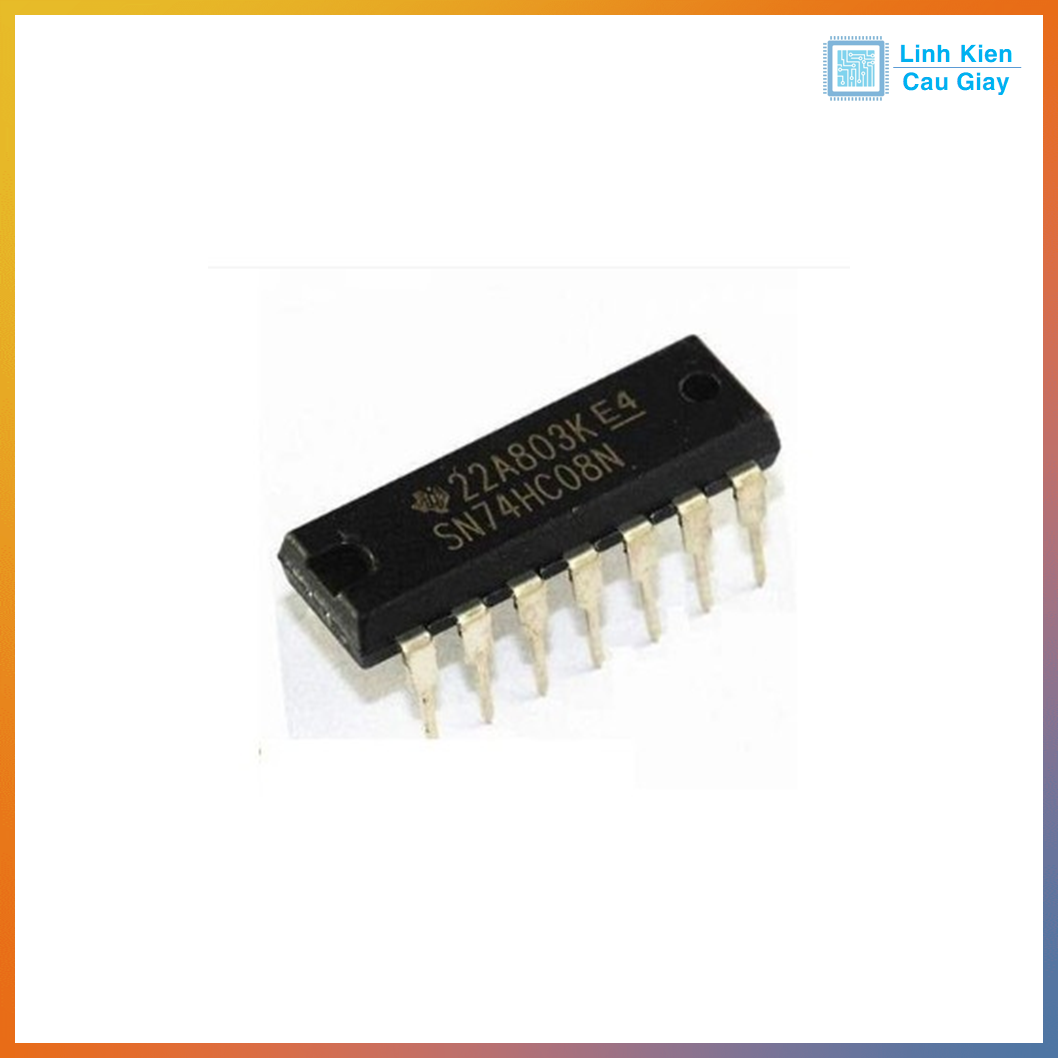

Hình ảnh - Hướng dẫn sử dụng

  1. Cấp nguồn 2V ~ 6V cho chân VCC, nối GND.

  2. Ngõ vào A, B của từng cổng kết nối tín hiệu điều kiện cần kiểm tra.

  3. Ngõ ra Y sẽ ở mức HIGH (1) khi cả hai ngõ vào A và B cùng ở mức HIGH (1).

  4. Có thể kết nối ngõ ra đến mạch điều khiển tiếp theo, LED, relay hoặc ngõ vào vi điều khiển.

📌 Ứng dụng tốt trong mạch điều kiện: "Khi có đủ tín hiệu A và B → kích hoạt thiết bị".



Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng

Tại sao chọn mua tại Linh Kiện Cầu Giấy?

✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận

✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu

✅ Cam kết linh kiện chính hãng, đúng mô tả

✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker
