IC 74HC04 – IC Đảo 6 Cổng (Cổng NOT) Hex Inverter

Mô tả sản phẩm

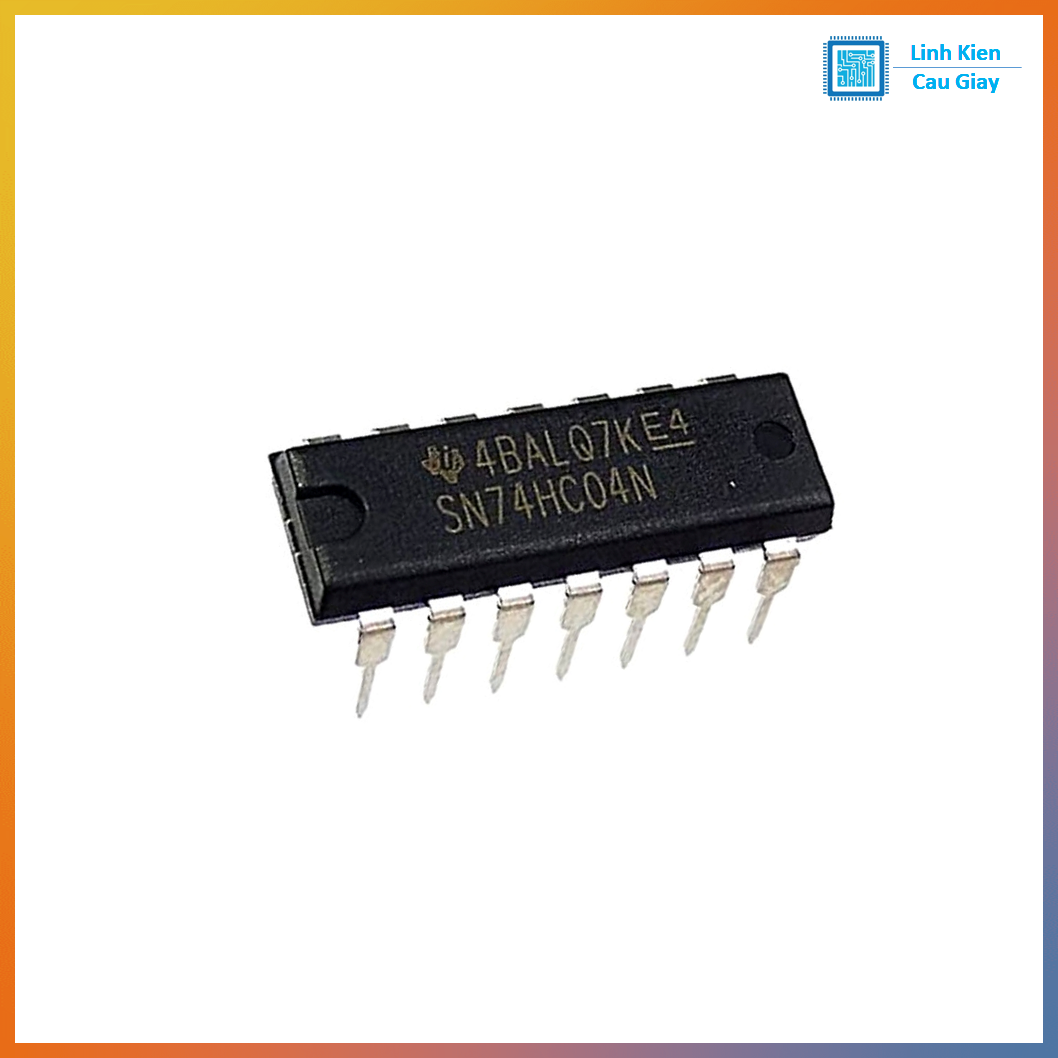

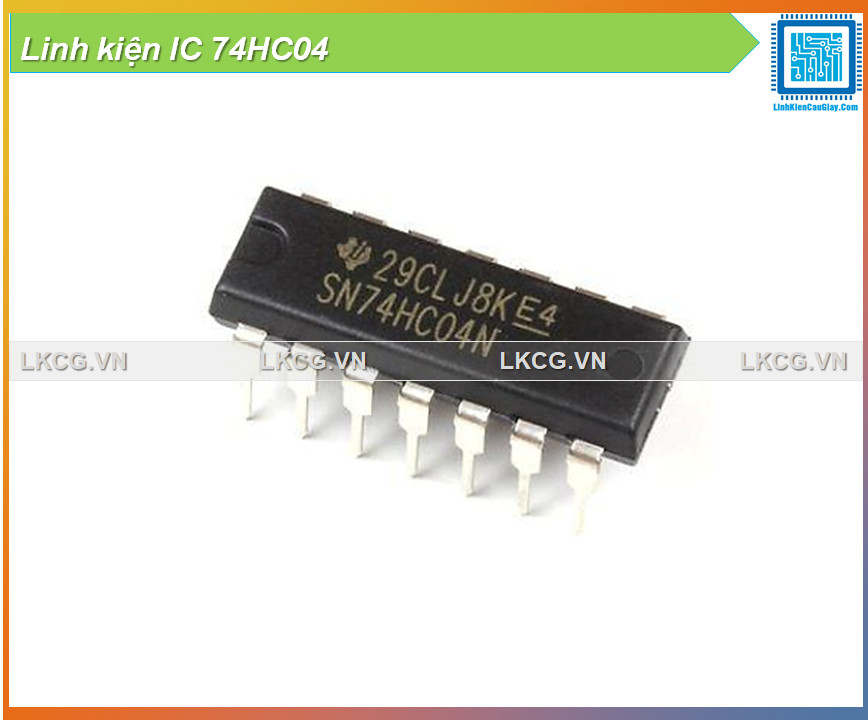

IC 74HC04 là IC logic họ 74HC gồm 6 cổng đảo (Hex Inverter/NOT Gate), dùng để đảo mức tín hiệu, đệm tín hiệu, tạo xung/dao động RC đơn giản và xử lý logic tốc độ cao hơn dòng CD4000. 74HC04 chạy tốt ở 3.3V và 5V nên rất hợp Arduino/ESP32/STM32, mạch số, mạch điều khiển, mạch tạo clock và kit học tập. Thường có dạng chân cắm DIP-14 và chân dán SOP-14/TSSOP-14.

74HC04 tích hợp 6 cổng đảo độc lập: tín hiệu vào mức 1 sẽ ra mức 0 và ngược lại. Nhờ tốc độ chuyển mạch nhanh của họ 74HC, IC phù hợp để đảo xung clock, tạo tín hiệu enable/disable dạng đảo, tạo bộ đệm tín hiệu khi cần tách tải, và có thể ghép mạch RC để tạo dao động cơ bản (nhấp nháy LED, tạo clock đơn giản).

Ứng dụng

Đảo tín hiệu logic: /EN, /CS, đảo xung PWM, đảo clock
Đệm tín hiệu: tách tải cho GPIO, tăng ổn định khi dây dài hoặc nhiều ngõ vào treo chung
Tạo xung/dao động RC đơn giản, mạch nhấp nháy LED (tùy cấu hình)
Ghép logic: tạo NAND/NOR, mạch điều kiện (kết hợp IC khác)
Mạch học tập: thực hành cổng NOT, bảng chân trị

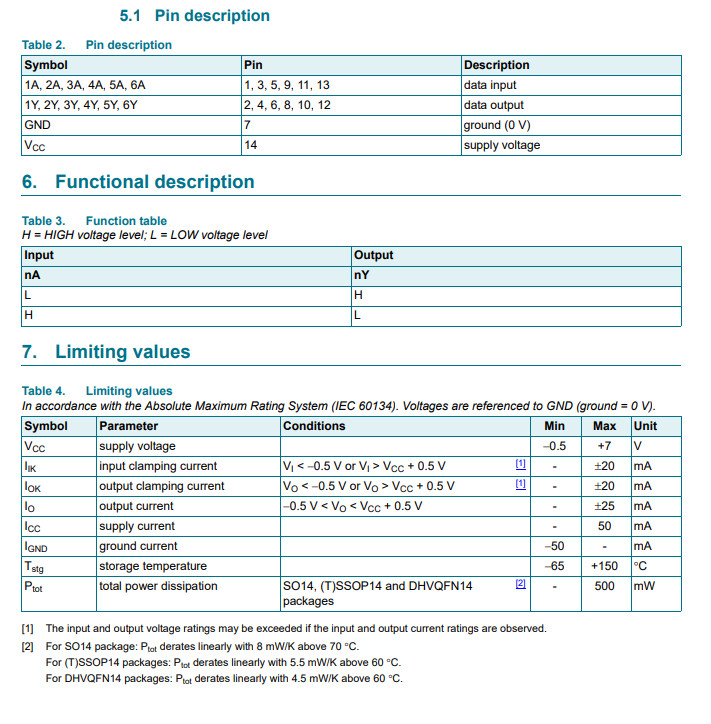

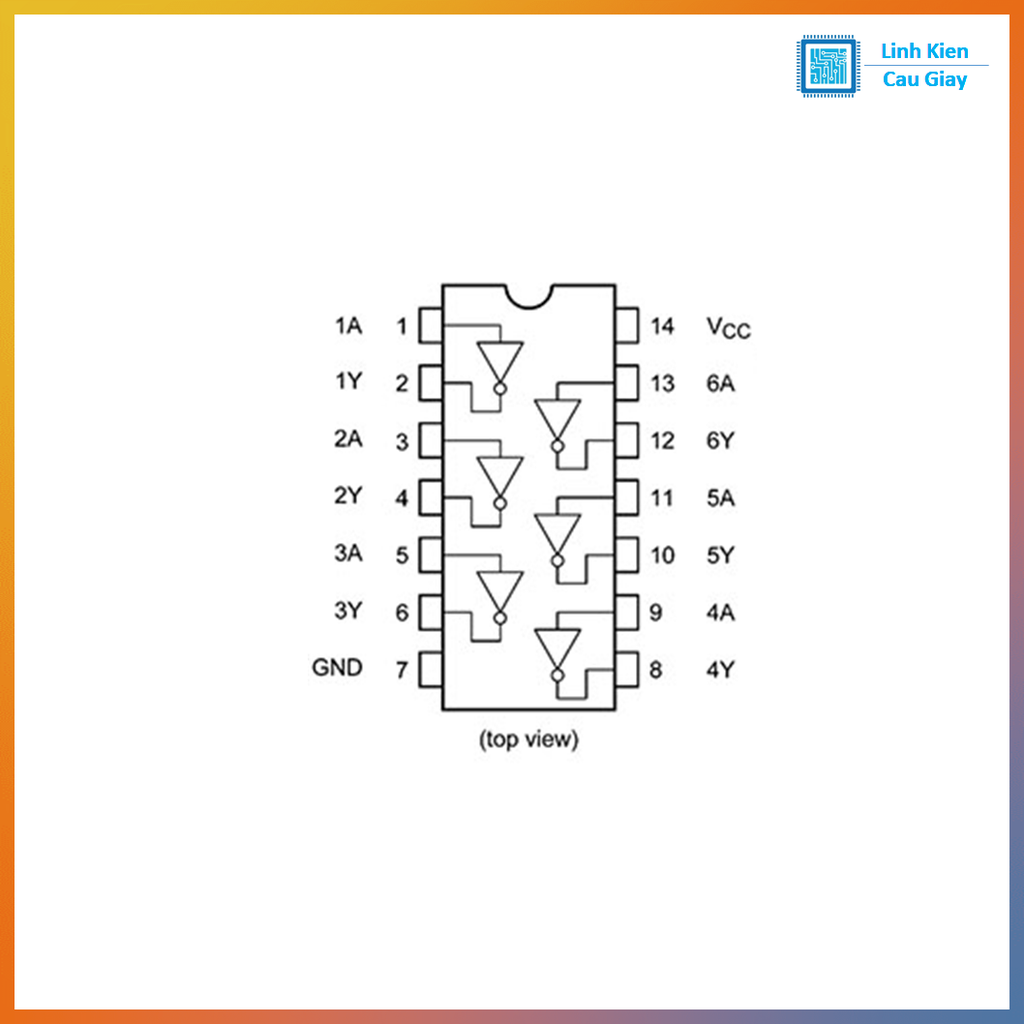

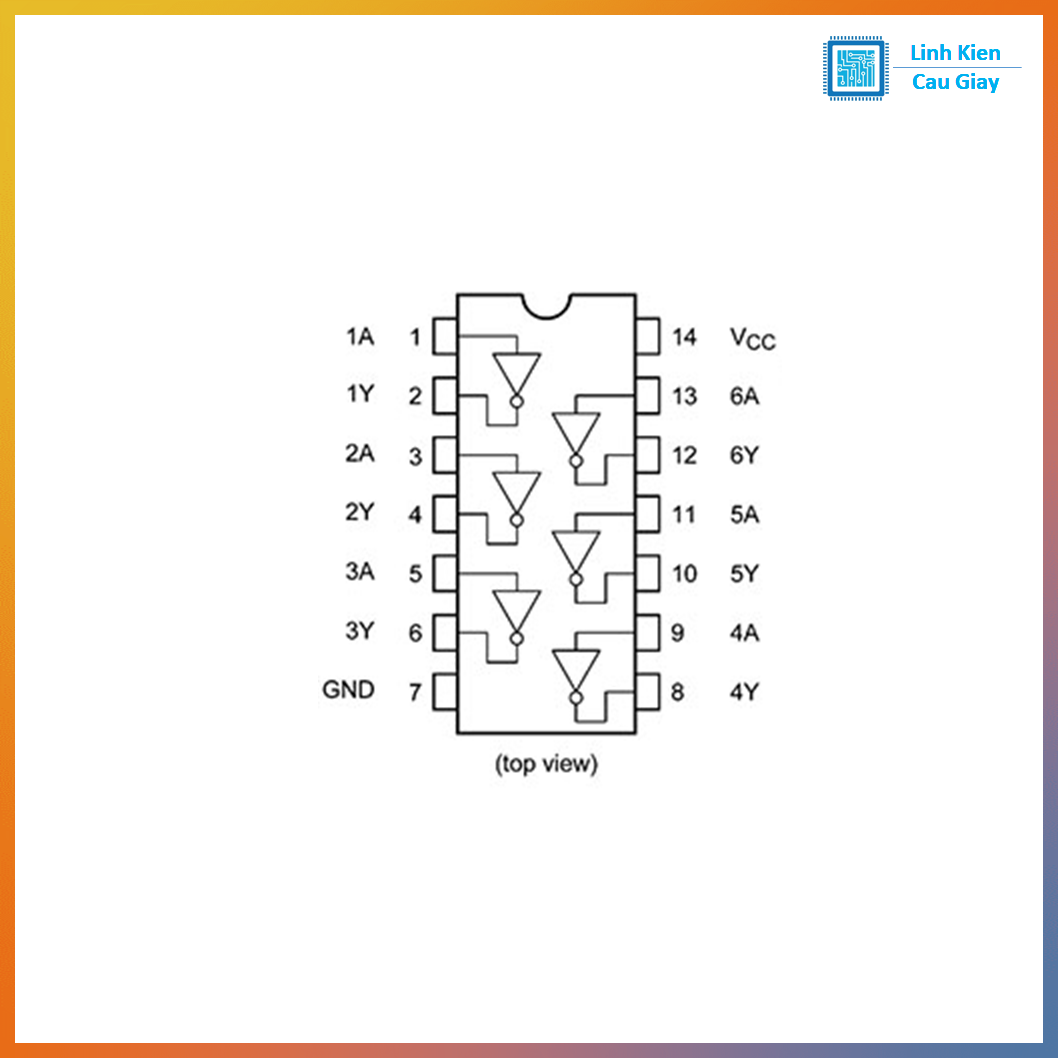

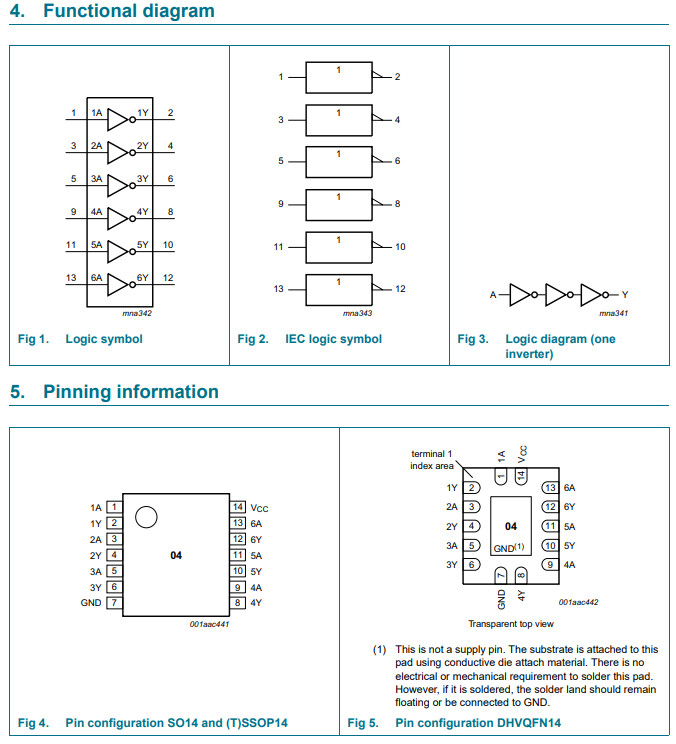

Sơ đồ chân

IC dạng 14 chân gồm 6 cặp IN/OUT và nguồn:
VCC: nguồn dương (3.3V hoặc 5V)
GND: mass
Các cổng: 1A→1Y, 2A→2Y, 3A→3Y, 4A→4Y, 5A→5Y, 6A→6Y

 “Hex inverter” = 6 cổng NOT trong 1 IC.

Thông số kĩ thuật

Loại: Hex inverter (6 cổng đảo)
Điện áp hoạt động: 2V–6V (phổ biến dùng 3.3V/5V)
Số cổng: 6
Tốc độ: nhanh (họ 74HC)

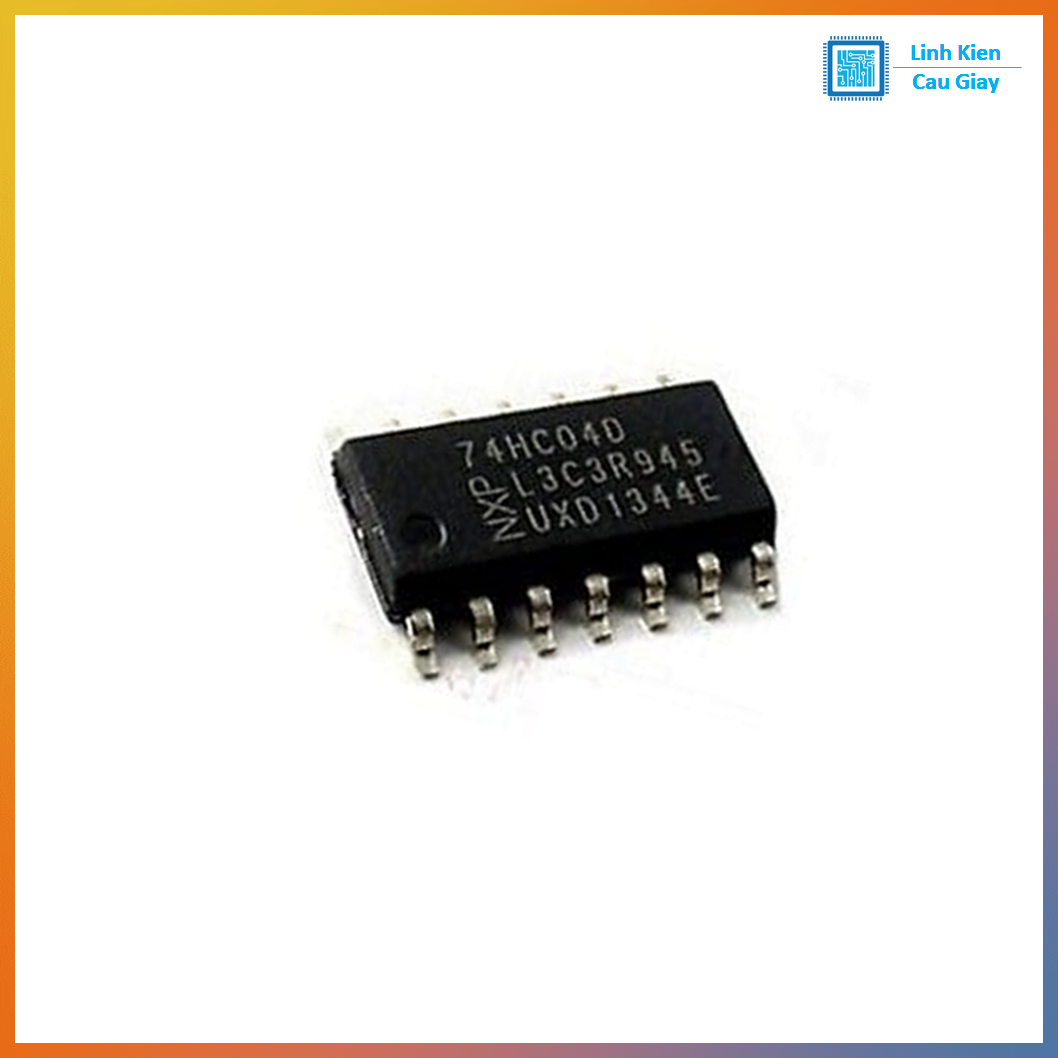

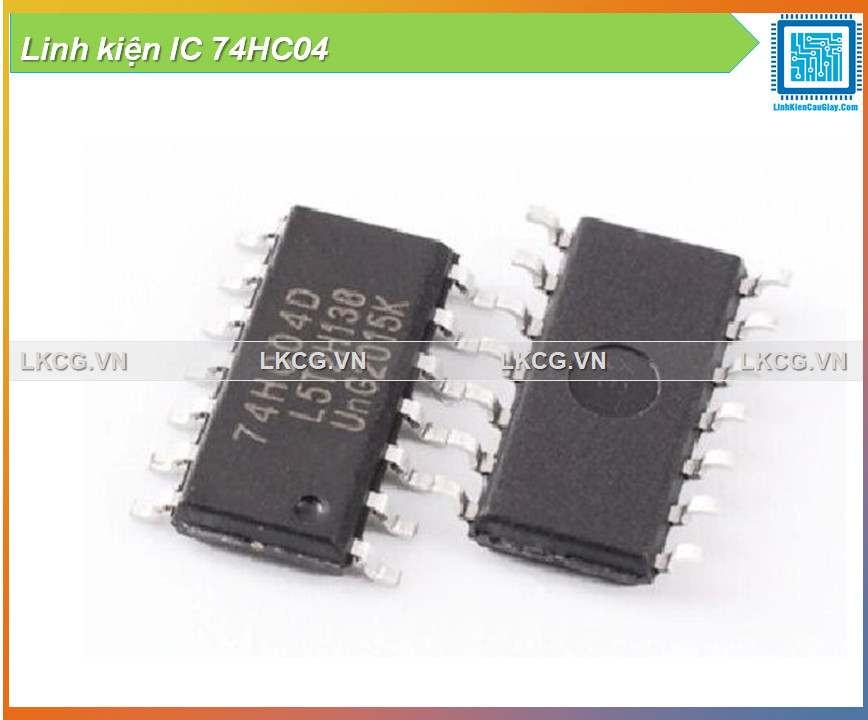

Đóng gói: DIP-14 (chân cắm), SOIC-14/TSSOP-14 (chân dán)

Hướng dẫn sử dụng

Bước 1: Cấp nguồn
VCC → 3.3V hoặc 5V
GND → mass
Nên gắn tụ 100nF sát VCC–GND để chống nhiễu

Bước 2: Đảo tín hiệu
Đưa tín hiệu vào chân A (IN) của một cổng
Lấy tín hiệu đảo ra chân Y (OUT) tương ứng
Ví dụ: IN = 1 → OUT = 0, IN = 0 → OUT = 1

Lưu ý
Không để chân IN bị treo: nếu tín hiệu hở, kéo lên/kéo xuống bằng điện trở
Nếu điều khiển tải lớn (relay/motor), cần transistor/MOSFET đệm, không kéo trực tiếp

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
