Linh kiện IC 74HC573 chân cắm DIP20 và chân dán SMD20

Mô tả sản phẩm

IC 74HC573 là vi mạch chốt dữ liệu 8 bit (Octal D-Type Transparent Latch) thuộc dòng 74HC logic TTL/CMOS tốc độ cao, thường được dùng trong các mạch vi điều khiển, hiển thị LED, mở rộng bus dữ liệu hoặc tách địa chỉ.

IC có hai dạng phổ biến:

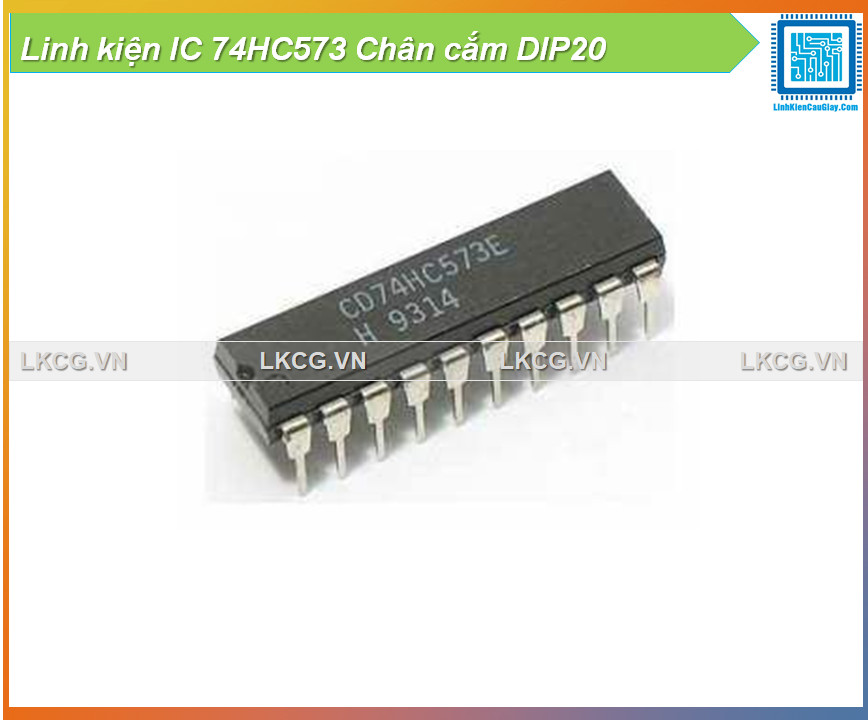

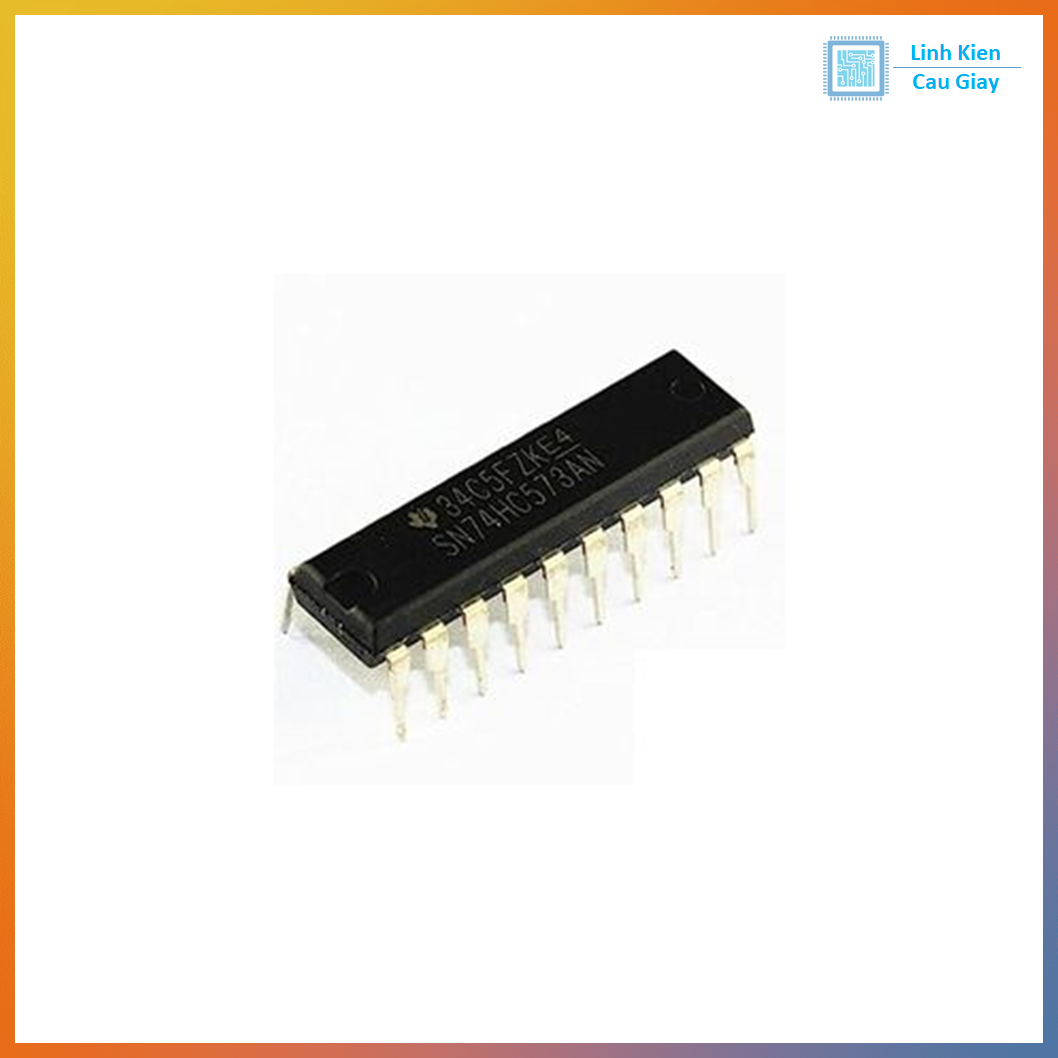

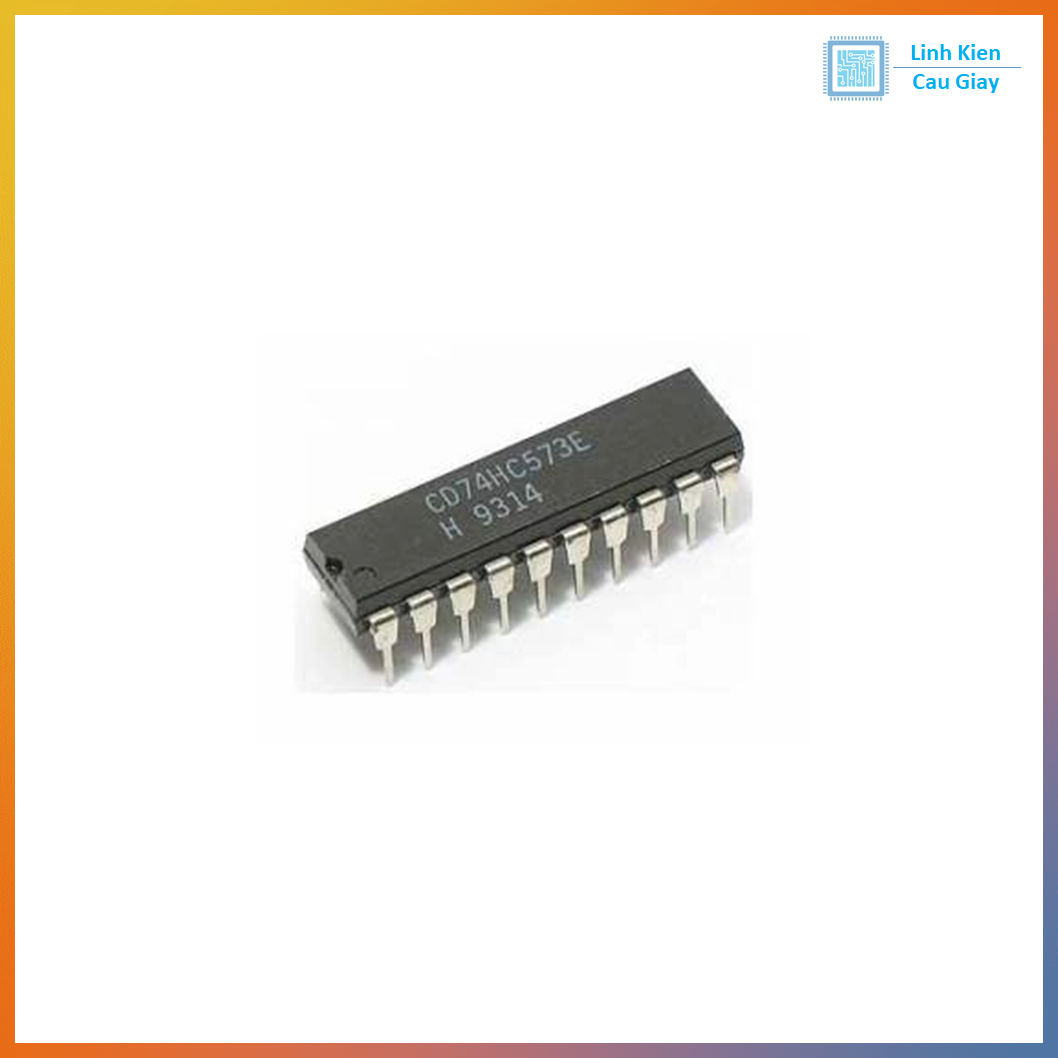

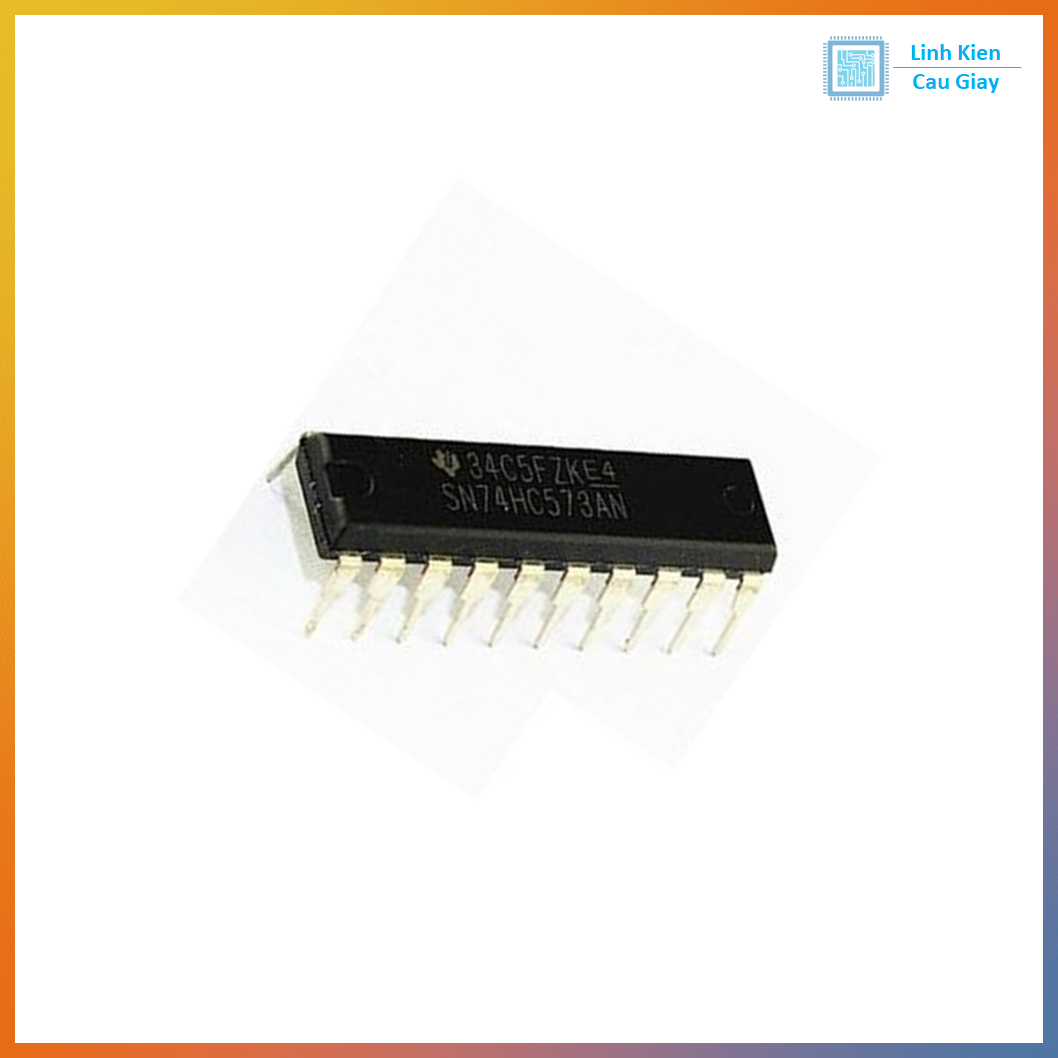

• 74HC573N (DIP-20): Loại chân cắm, dễ hàn thủ công, phù hợp cho breadboard và mạch thử.

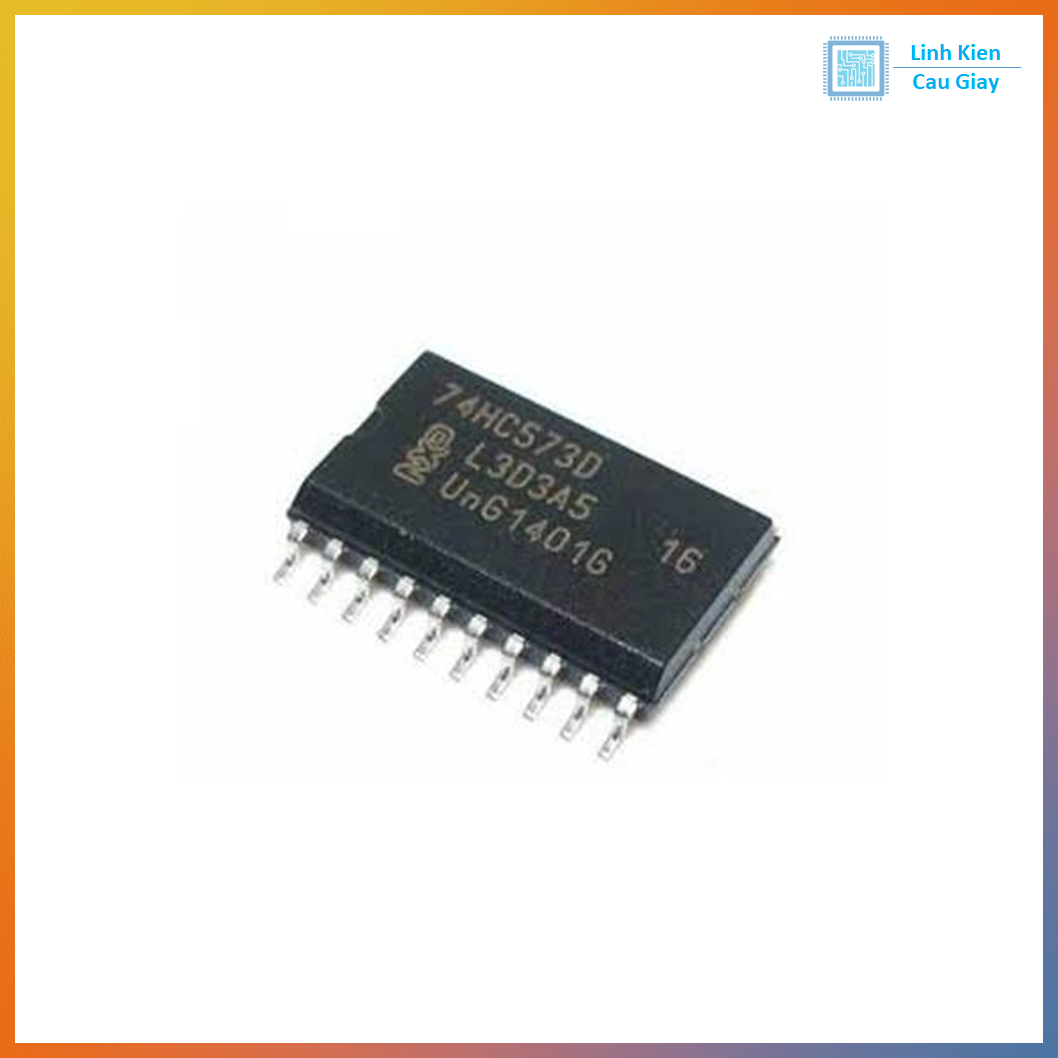

• 74HC573D (SMD-20): Loại chân dán, nhỏ gọn, phù hợp cho sản xuất mạch in (PCB).

Đặc điểm nổi bật:

• Là mạch chốt dữ liệu (Latch) có ngõ ra 3 trạng thái (Tri-State).

• Cho phép lưu trữ tạm thời dữ liệu song song 8 bit.

• Hoạt động ổn định ở dải điện áp rộng 2V – 6V.

• Tốc độ xử lý cao, tiêu thụ điện năng thấp.

• Dễ dàng giao tiếp với vi điều khiển, vi xử lý, bộ nhớ, LED hiển thị.

Ứng dụng

• Mạch hiển thị LED 7 đoạn hoặc LED ma trận.

• Chốt dữ liệu xuất/nhập giữa vi điều khiển và thiết bị ngoại vi.

• Mở rộng bus địa chỉ / bus dữ liệu trong hệ thống vi xử lý.

• Các mạch số, mạch logic, vi điều khiển, FPGA, PLC mini.

• Dùng trong các dự án DIY, robot, thiết bị điện tử học tập.

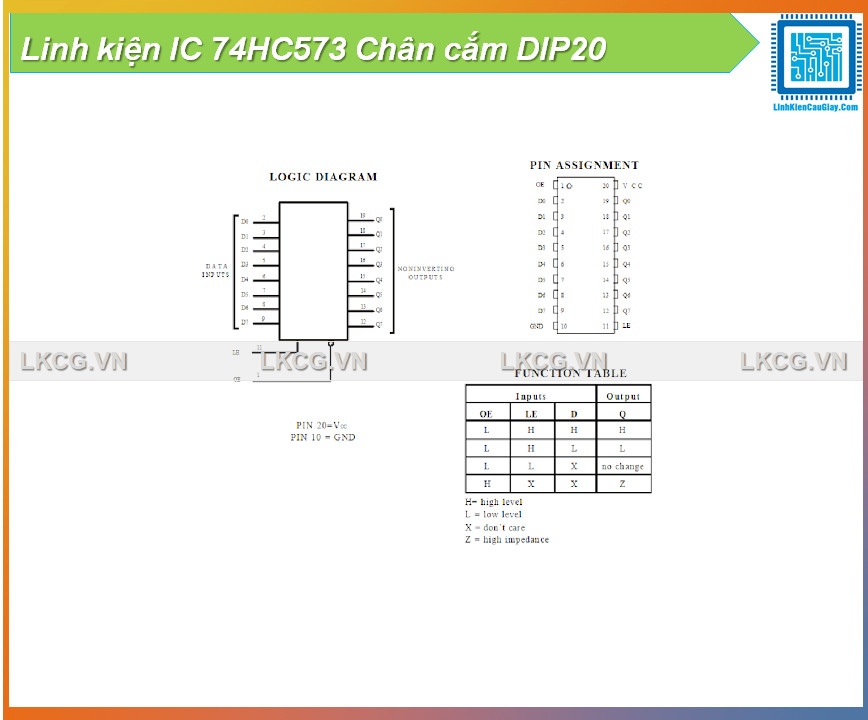

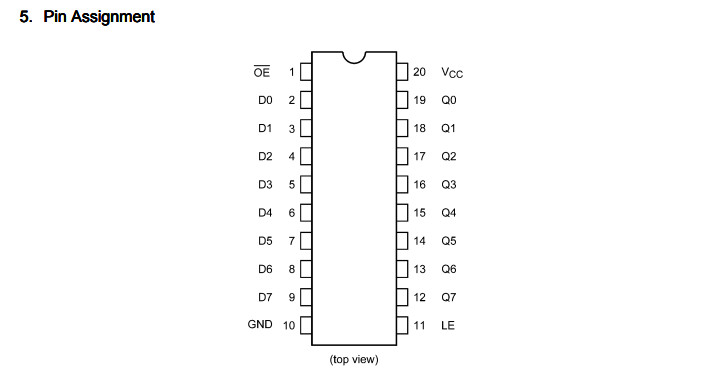

Sơ đồ chân

      +----\/----+
OE  1 |1      20| VCC
D0  2 |        19| Q0
D1  3 |        18| Q1
D2  4 |        17| Q2
D3  5 |        16| Q3
D4  6 |        15| Q4
D5  7 |        14| Q5
D6  8 |        13| Q6
D7  9 |        12| Q7
LE 10 |        11| GND
      +---------+


Thông số kĩ thuật

• LE (Latch Enable): Tín hiệu chốt dữ liệu đầu vào.

• OE (Output Enable): Cho phép xuất dữ liệu ra ngõ Q0–Q7 (mức thấp kích hoạt).

• D0–D7: Đầu vào dữ liệu.

• Q0–Q7: Đầu ra dữ liệu.

• Thông số	Giá trị
  Mã IC	74HC573
  Họ logic	TTL / CMOS tốc độ cao
  Cấu trúc	8-bit D-type Transparent Latch
  Điện áp hoạt động	2V – 6V (điển hình 5V)
  Dòng điện tiêu thụ	≤ 20 µA
  Dòng ra tối đa	±6 mA
  Tốc độ chuyển mạch	20ns (tại Vcc=5V)
  Nhiệt độ hoạt động	-40°C đến +85°C
  Kiểu chân	DIP-20 (chân cắm) / SMD-20 (chân dán)
  Hãng sản xuất	NXP, TI, ST, HCF, HC Series,…
  Kích thước	~25 × 6 × 3 mm (DIP20)
  Trọng lượng	Khoảng 2g

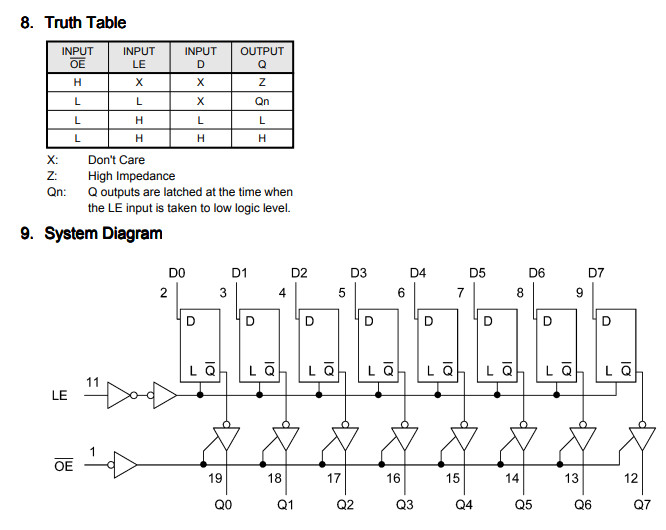

Hướng dẫn sử dụng

1. Kết nối chân VCC và GND vào nguồn 5V.

2. Kết nối D0–D7 tới cổng dữ liệu đầu vào (từ vi điều khiển hoặc mạch logic).

3. Kích hoạt chân LE (Latch Enable) ở mức cao để ghi dữ liệu.

4. Khi LE = LOW, dữ liệu bị giữ ổn định ở ngõ ra Q0–Q7.

5. Dùng chân OE (Output Enable) để bật/tắt đầu ra (OE = LOW → xuất dữ liệu; OE = HIGH → ngõ ra ở trạng thái High-Z).

Lưu ý:

• Tránh cấp sai cực nguồn, dễ gây hỏng IC.

• Khi thử nghiệm nên dùng điện áp 5V ổn định.

• Có thể dùng kết hợp với 74HC245, 74HC595, 74HC138 trong các mạch mở rộng bus.
