IC đệm bus 8 kênh 3 trạng thái 74HC244 (phân loại DIP-20 / SMD-SOIC20)

Mô tả sản phẩm

74HC244D là IC đệm tín hiệu/bộ đệm bus 8 kênh (Octal Buffer/Line Driver) với ngõ ra 3 trạng thái (tri-state), chuyên dùng để cách ly – khuếch dòng – chống sụt áp cho tín hiệu số giữa vi điều khiển/FPGA/TTL-CMOS và các bus dữ liệu dài. Sản phẩm có 2 lựa chọn chân cắm DIP (cắm lỗ) và SMD (dán) giúp bạn linh hoạt lắp trên breadboard/PCB hoặc mạch SMD gọn nhẹ. IC hoạt động dải điện áp rộng (thường 2V–6V), tốc độ cao, phù hợp mở rộng I/O, đệm bus dữ liệu, chia tải nhiều module, chống nhiễu khi đi dây xa.

74HC244 gồm 8 bộ đệm không đảo, chia thành 2 nhóm 4 kênh
Mỗi nhóm có 1 chân cho phép xuất (OE) riêng, giúp bật/tắt tri-state theo từng nhóm
Dùng để tăng khả năng kéo tải của tín hiệu số, giảm ảnh hưởng khi nhiều thiết bị cùng treo trên bus
Phân loại đóng gói

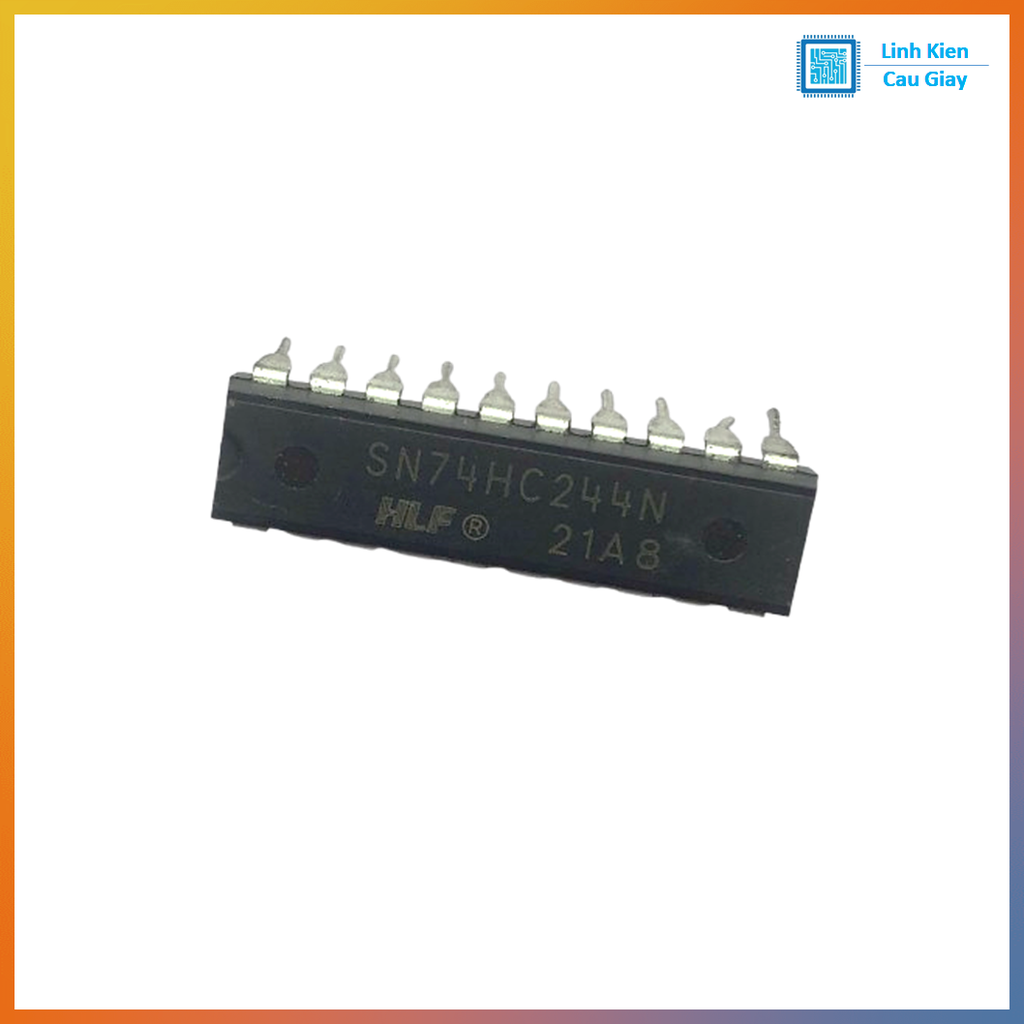

Bản DIP: dễ cắm test, phù hợp breadboard, sửa chữa, học tập

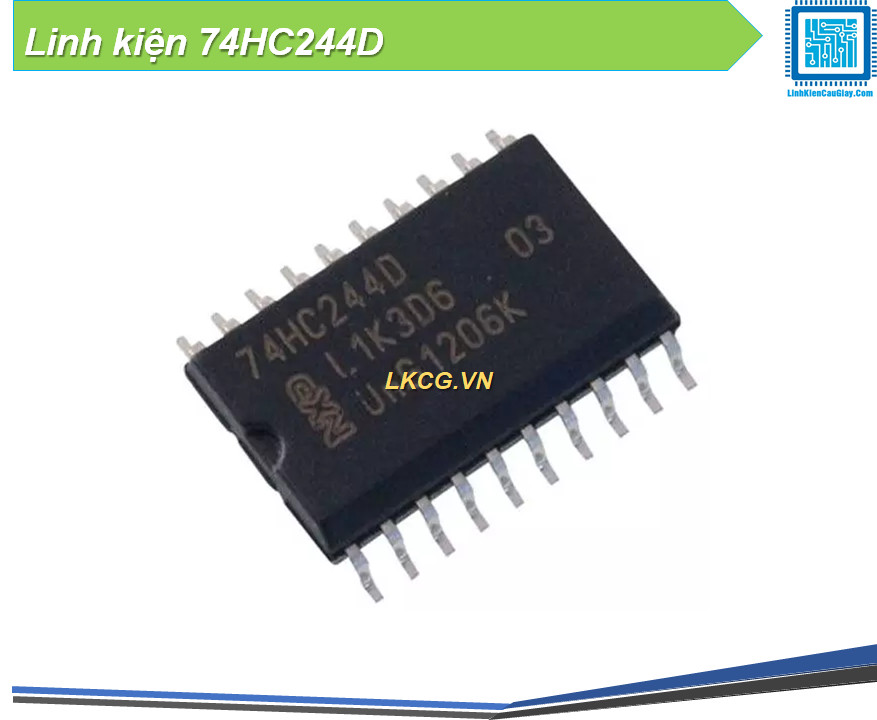

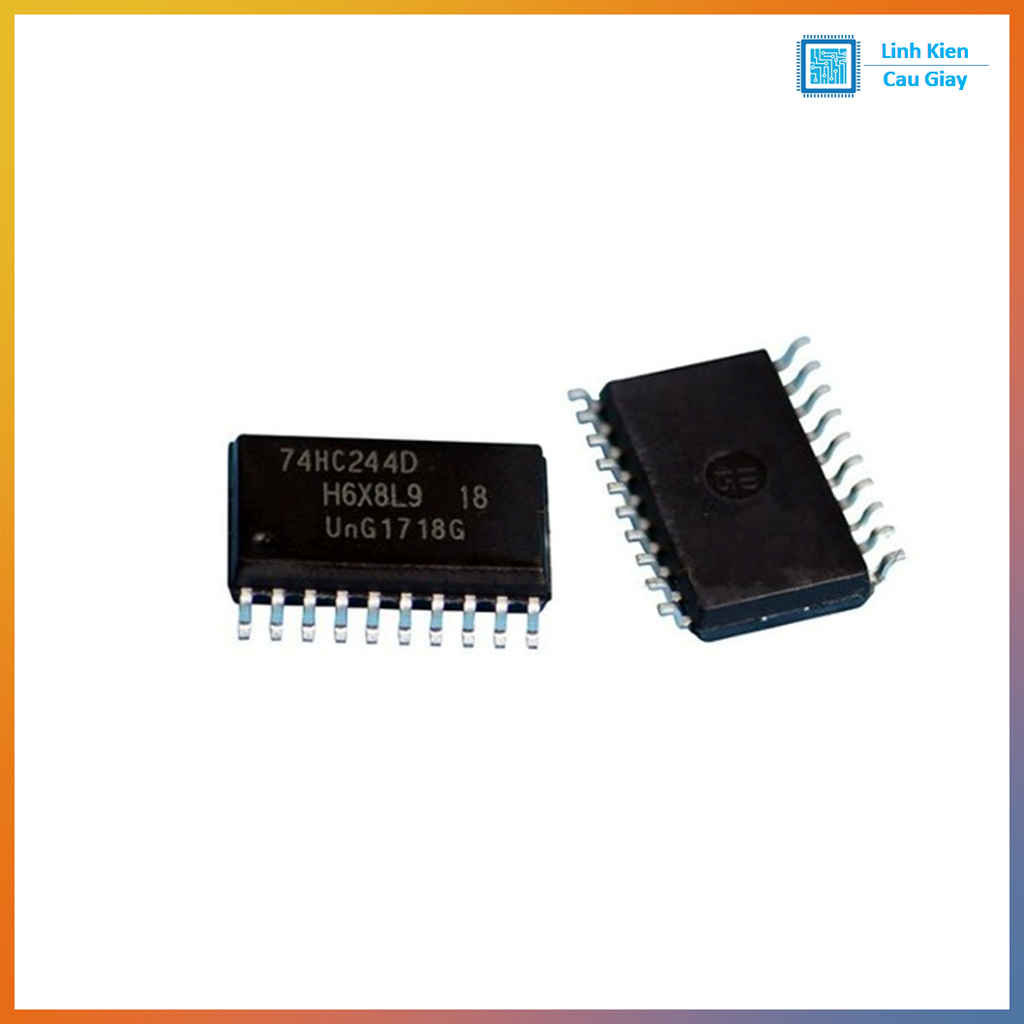

Bản SMD: gọn, phù hợp PCB sản xuất, thường là SOIC-20/TSSOP-20

Ứng dụng

Đệm bus dữ liệu 8-bit (D0–D7) giữa MCU và module ngoại vi
Cách ly tín hiệu để chống “đánh sụt” khi dây dài hoặc tải nhiều
Mở rộng số lượng cổng ra, tăng dòng kéo LED/optocoupler/driver (trong giới hạn IC)
Bảo vệ cổng MCU khi giao tiếp với môi trường nhiễu (cần thiết kế đúng)

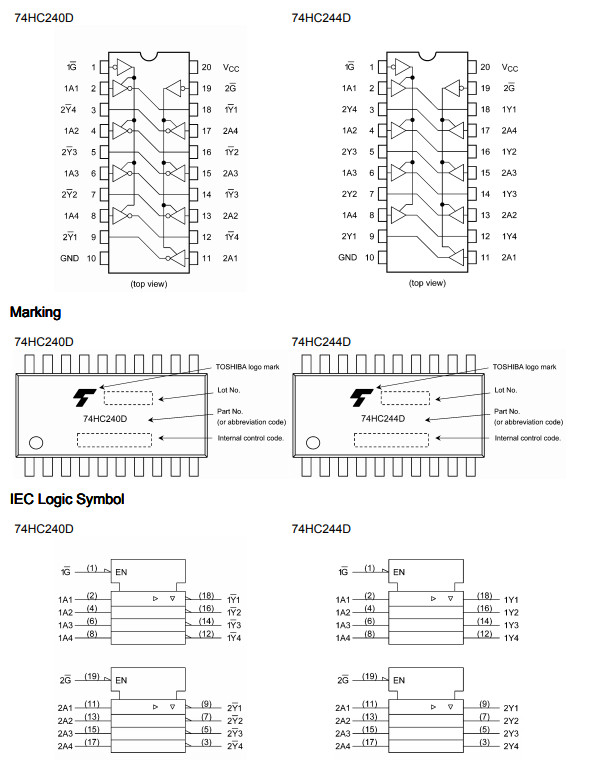

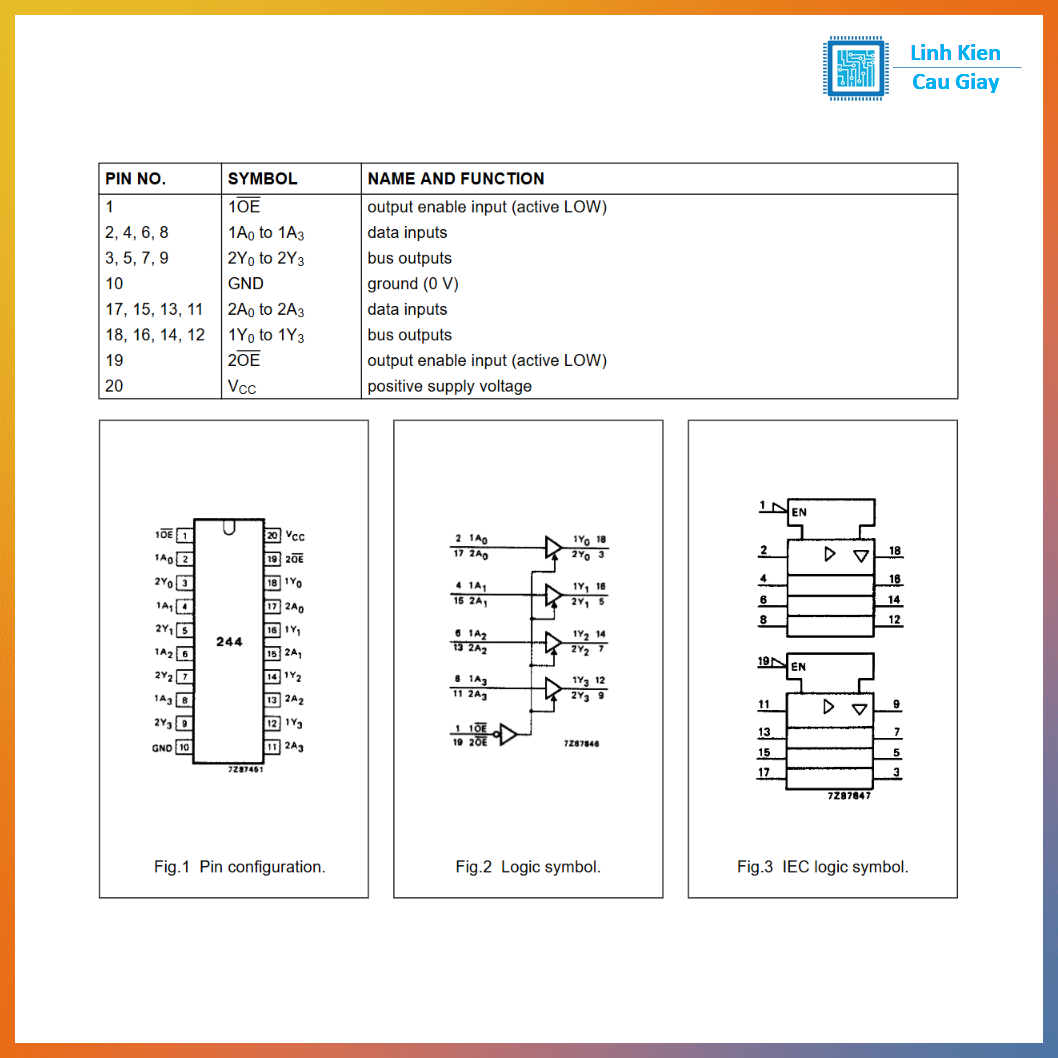

Sơ đồ chân

Pin 1: 1OE\ (Enable nhóm 1, tác động lên 1Y1–1Y4)
Pin 2: 1A1
Pin 3: 1Y1
Pin 4: 1A2
Pin 5: 1Y2
Pin 6: 1A3
Pin 7: 1Y3
Pin 8: 1A4
Pin 9: 1Y4
Pin 10: GND
Pin 11: 2Y4
Pin 12: 2A4
Pin 13: 2Y3
Pin 14: 2A3
Pin 15: 2Y2
Pin 16: 2A2
Pin 17: 2Y1
Pin 18: 2A1
Pin 19: 2OE\ (Enable nhóm 2, tác động lên 2Y1–2Y4)
Pin 20: VCC

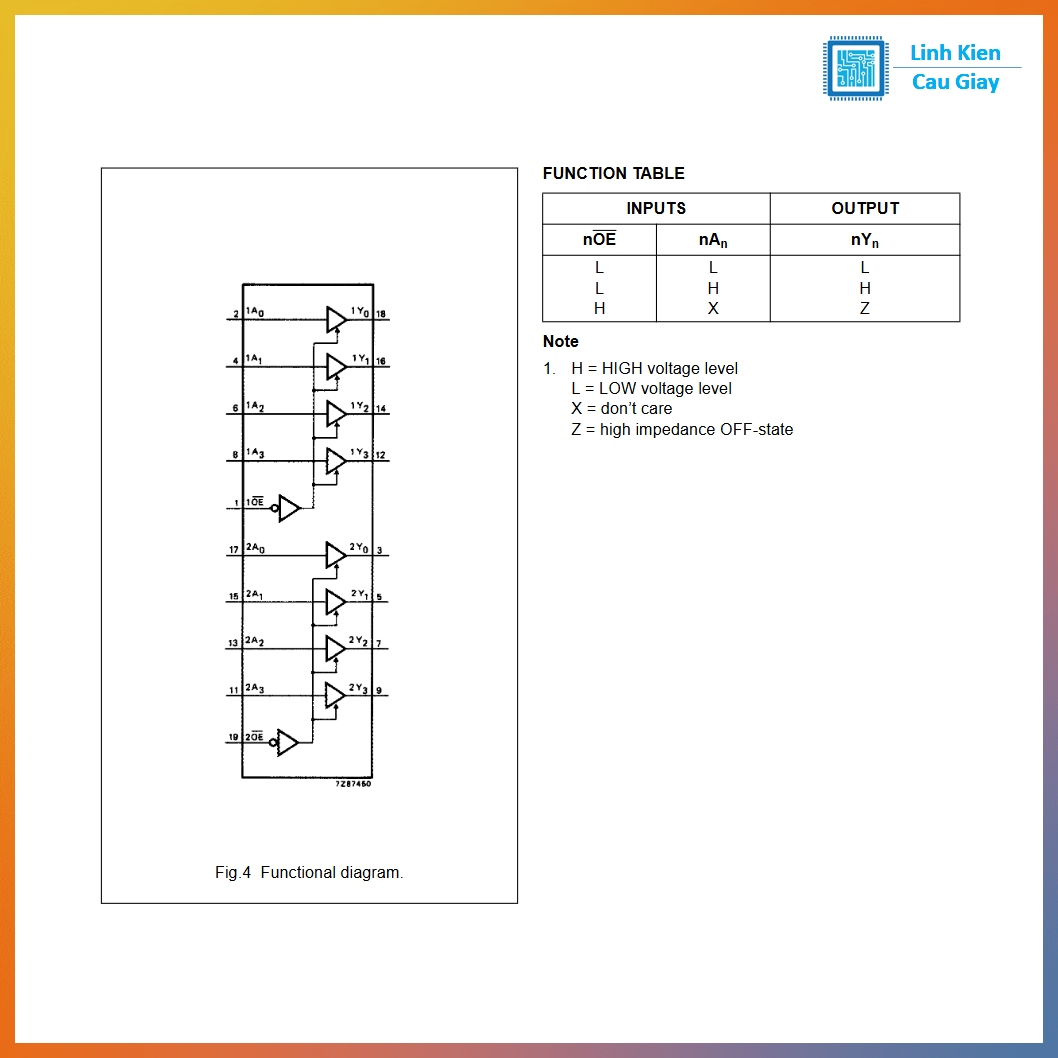

Ghi chú: OE\ mức LOW → cho phép xuất; OE\ mức HIGH → ngõ ra ở trạng thái High-Z (tri-state)

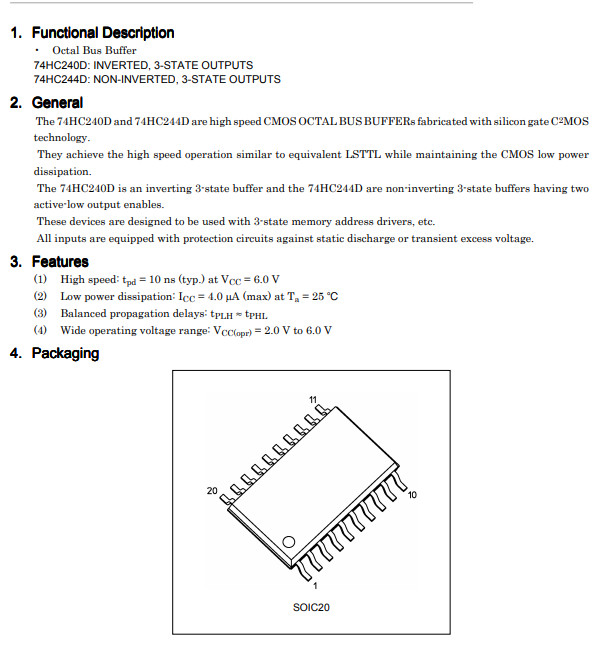

Thông số kĩ thuật

Loại logic: HC (CMOS tốc độ cao)
Số kênh: 8 buffer không đảo, ngõ ra tri-state
Điện áp hoạt động: thường 2V đến 6V
Đóng gói: DIP-20 (cắm) hoặc SMD SOIC-20/TSSOP-20 (dán)
Tốc độ: phù hợp bus dữ liệu tốc độ vừa/cao trong mạch số (tuỳ điện áp và tải)

Hướng dẫn sử dụng

Cấp nguồn đúng: VCC vào chân 20, GND chân 10, nên đặt tụ 100nF sát IC giữa VCC-GND để chống nhiễu
Nối tín hiệu: A → vào, Y → ra (IC không đảo logic)
Điều khiển OE: kéo OE\ xuống GND để bật xuất tín hiệu; kéo lên VCC để tri-state (ngắt khỏi bus)
Khi dùng chung bus nhiều thiết bị: đảm bảo chỉ có 1 thiết bị “được phép xuất” tại một thời điểm để tránh xung đột bus
Nếu bạn dùng MCU 3.3V: cấp VCC = 3.3V cho 74HC244 để mức logic đồng nhất (tránh cấp 5V rồi đưa tín hiệu 3.3V vào nếu không chắc biên mức)

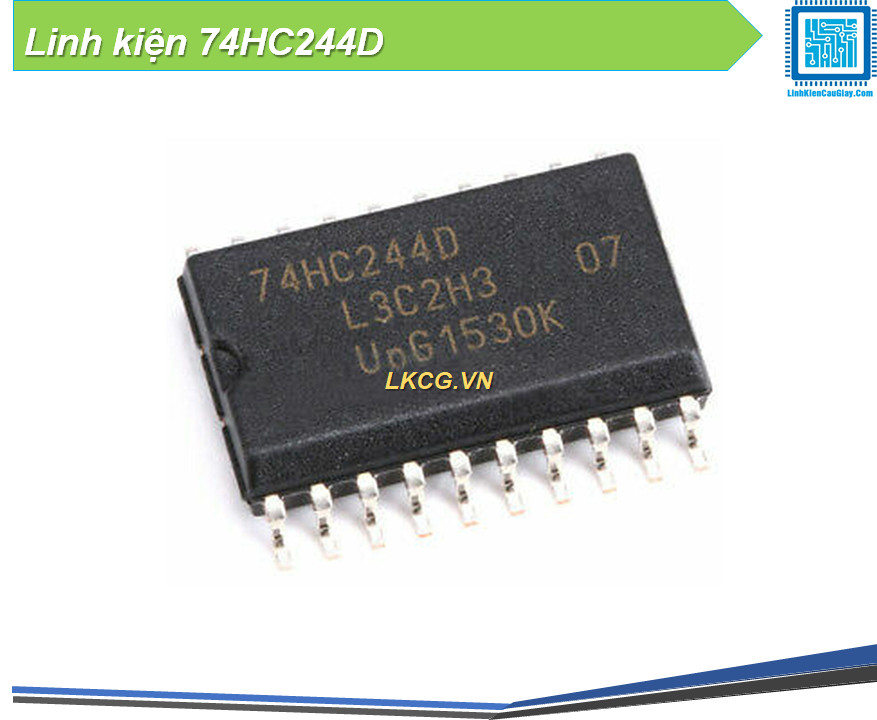

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
