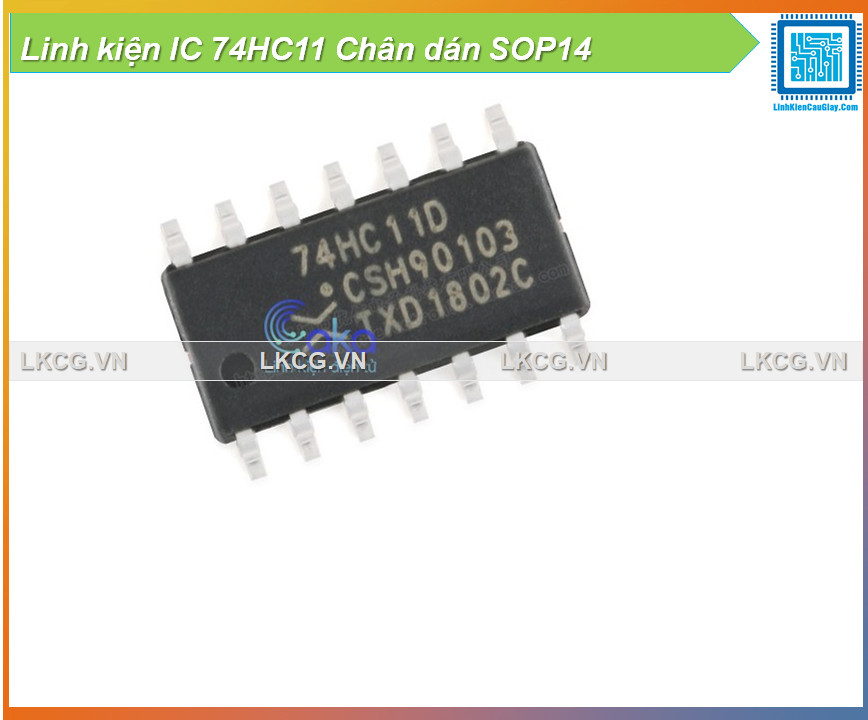

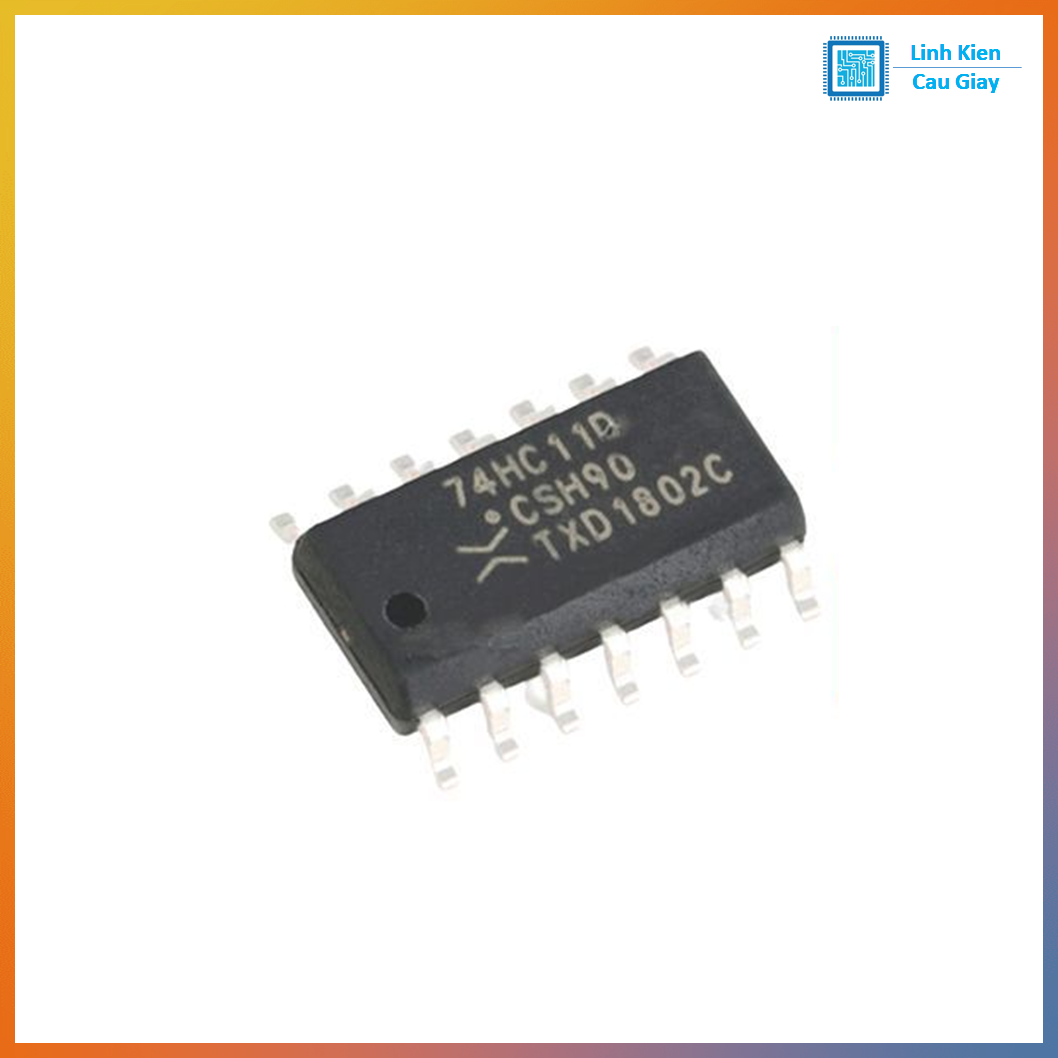

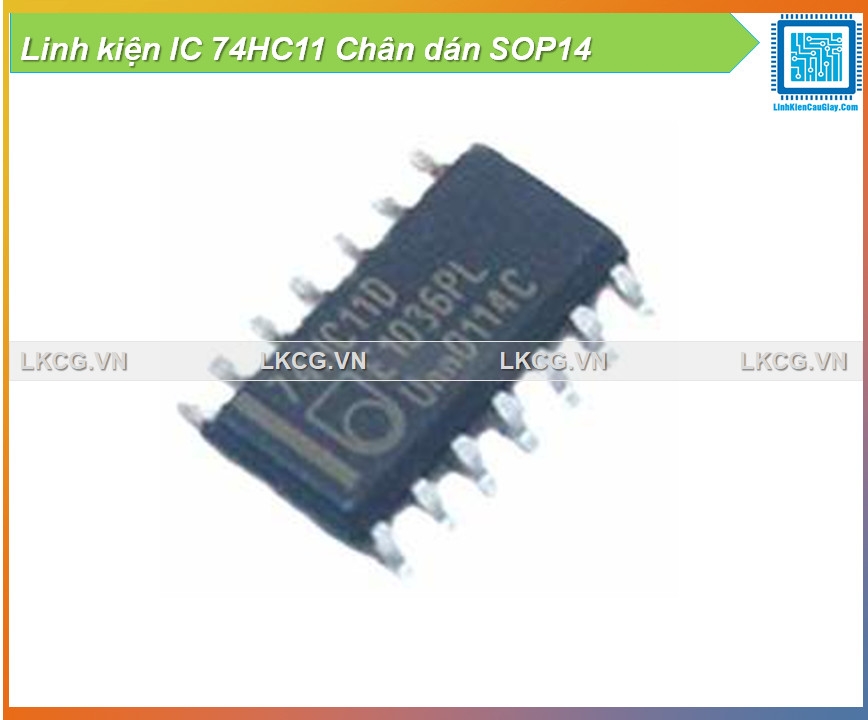

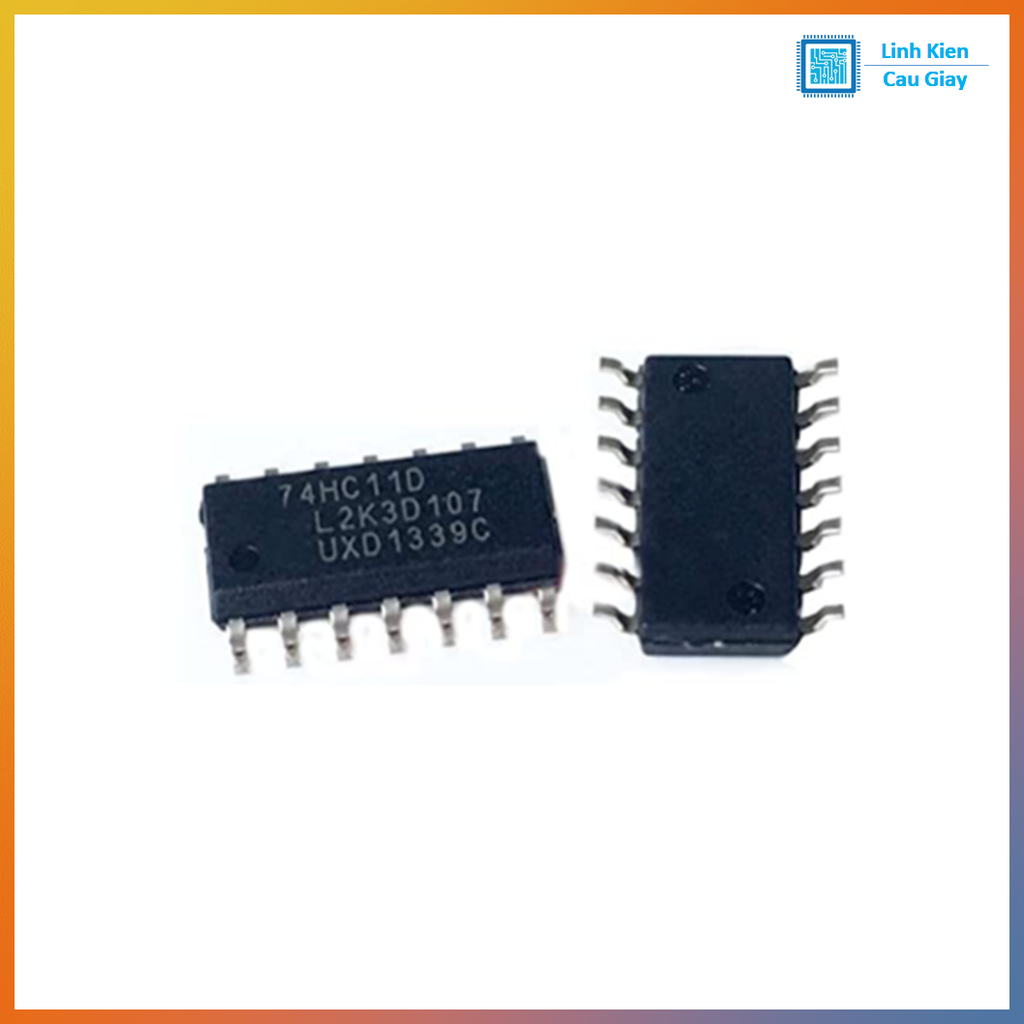

IC 74HC11 – IC cổng AND 3 ngõ vào (3 cổng) chân dán SOP14

Mô tả sản phẩm

IC 74HC11 là IC logic họ 74HC gồm 3 cổng AND độc lập, mỗi cổng có 3 ngõ vào (A, B, C) và 1 ngõ ra (Y). Ngõ ra chỉ lên mức HIGH (1) khi cả 3 ngõ vào đều HIGH, còn lại sẽ LOW. Phiên bản bạn cần là chân dán SOP14 (SMD), phù hợp lắp PCB nhỏ gọn, mạch điều kiện liên động, ghép logic nhiều tín hiệu.

Ứng dụng

Ghép điều kiện “đủ 3 tín hiệu mới chạy” (ví dụ: công tắc + cảm biến + lệnh MCU)
Mạch liên động an toàn (interlock) cho motor/relay/nguồn
Khóa/mở tín hiệu xung theo 3 điều kiện (gating)
Mạch số tổ hợp, giải mã đơn giản, dự án học tập STEM
Tạo logic cho robot, hệ thống cảnh báo, điều khiển tự động

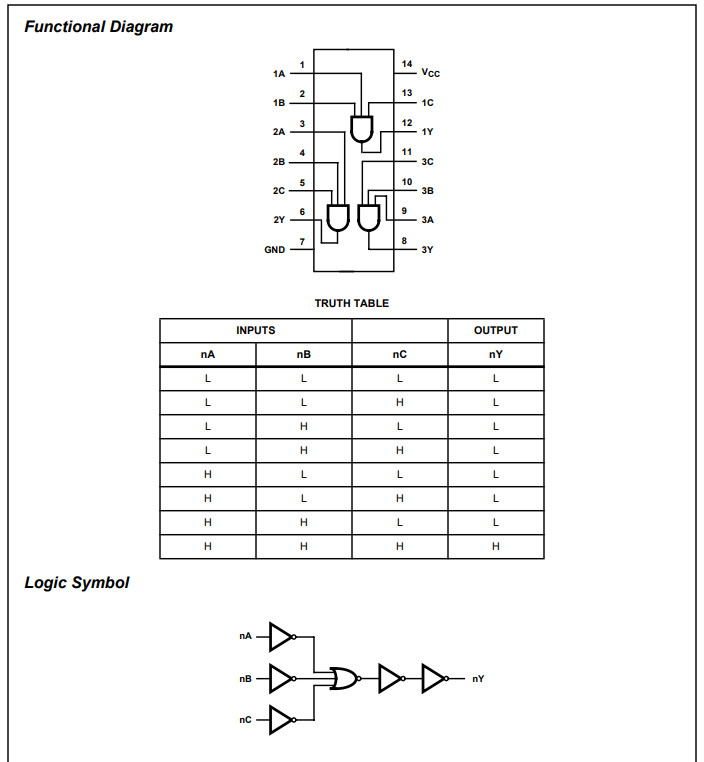

Bảng chân trị (AND 3 ngõ)
Chỉ khi A=1, B=1, C=1 → Y=1
Các trường hợp còn lại → Y=0

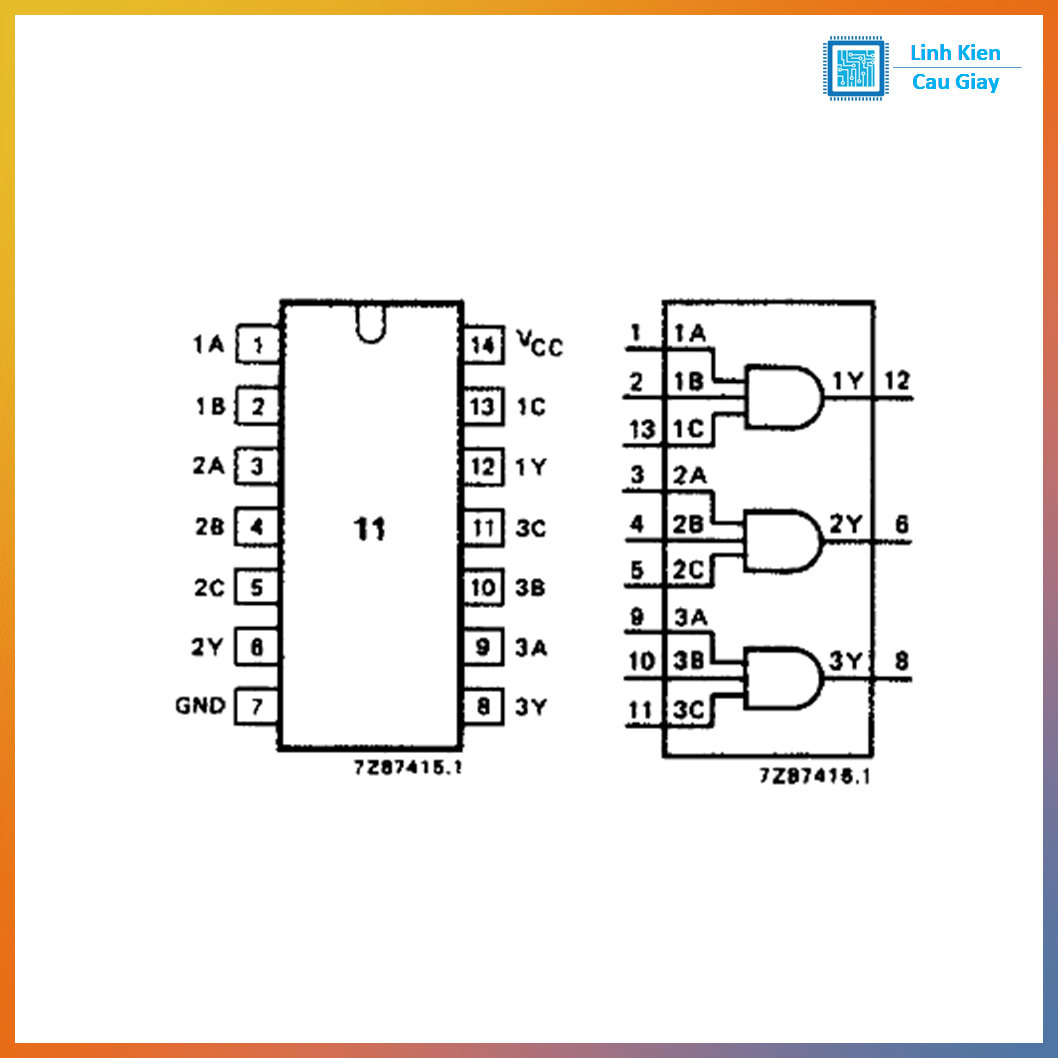

Sơ đồ chân

1: 1A
2: 1B
3: 1C
4: 1Y
5: 2A
6: 2B
7: GND

8: 2C
9: 2Y
10: 3A
11: 3B
12: 3C
13: 3Y
14: VCC

Ghi nhớ nhanh: GND chân 7, VCC chân 14.

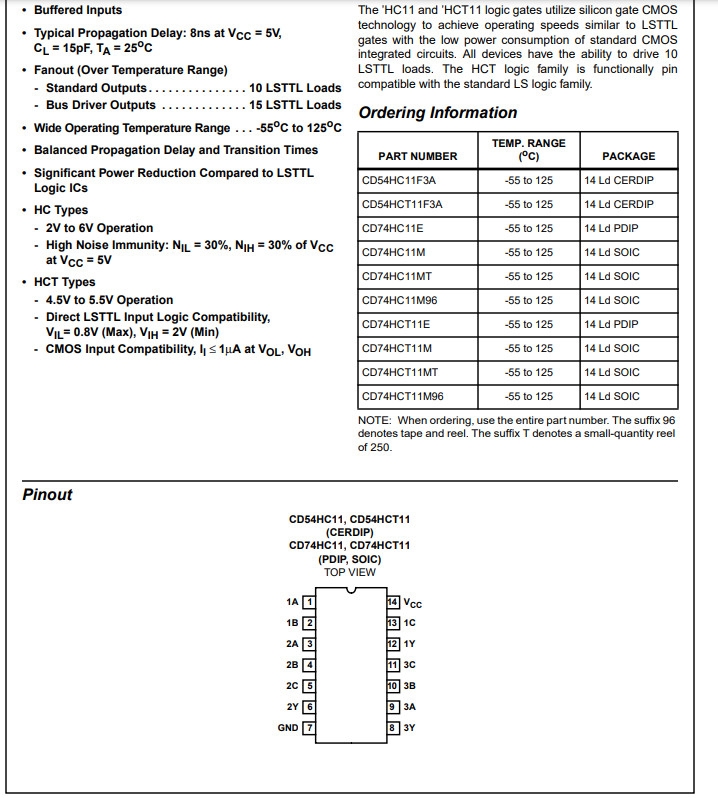

Thông số kĩ thuật

Chức năng: Triple 3-input AND gate (3 cổng AND, mỗi cổng 3 input)
Điện áp hoạt động (VCC): 2V đến 6V (phổ biến 3.3V / 5V)
Chuẩn logic: CMOS 74HC (ngưỡng phụ thuộc VCC)
Tốc độ: nhanh, phù hợp mạch xung/mạch số
Dòng ngõ ra: mức mA (kéo tải logic, không kéo tải công suất)
Đóng gói: SOP-14 (SMD)

Hướng dẫn sử dụng

1. Cấp nguồn đúng
   VCC (14) → 3.3V hoặc 5V
   GND (7) → GND

2. Chống nhiễu nguồn
   Nên đặt tụ 0.1µF (104) sát chân VCC–GND

3. Không để input bị “trôi”
   Các chân input không dùng: kéo lên VCC hoặc kéo xuống GND (qua 10k)

4. Đọc ngõ ra
   Y = 1 khi A, B, C đều = 1
   Nếu cần kéo LED: dùng điện trở hạn dòng, tránh tải nặng trực tiếp từ chân IC

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
