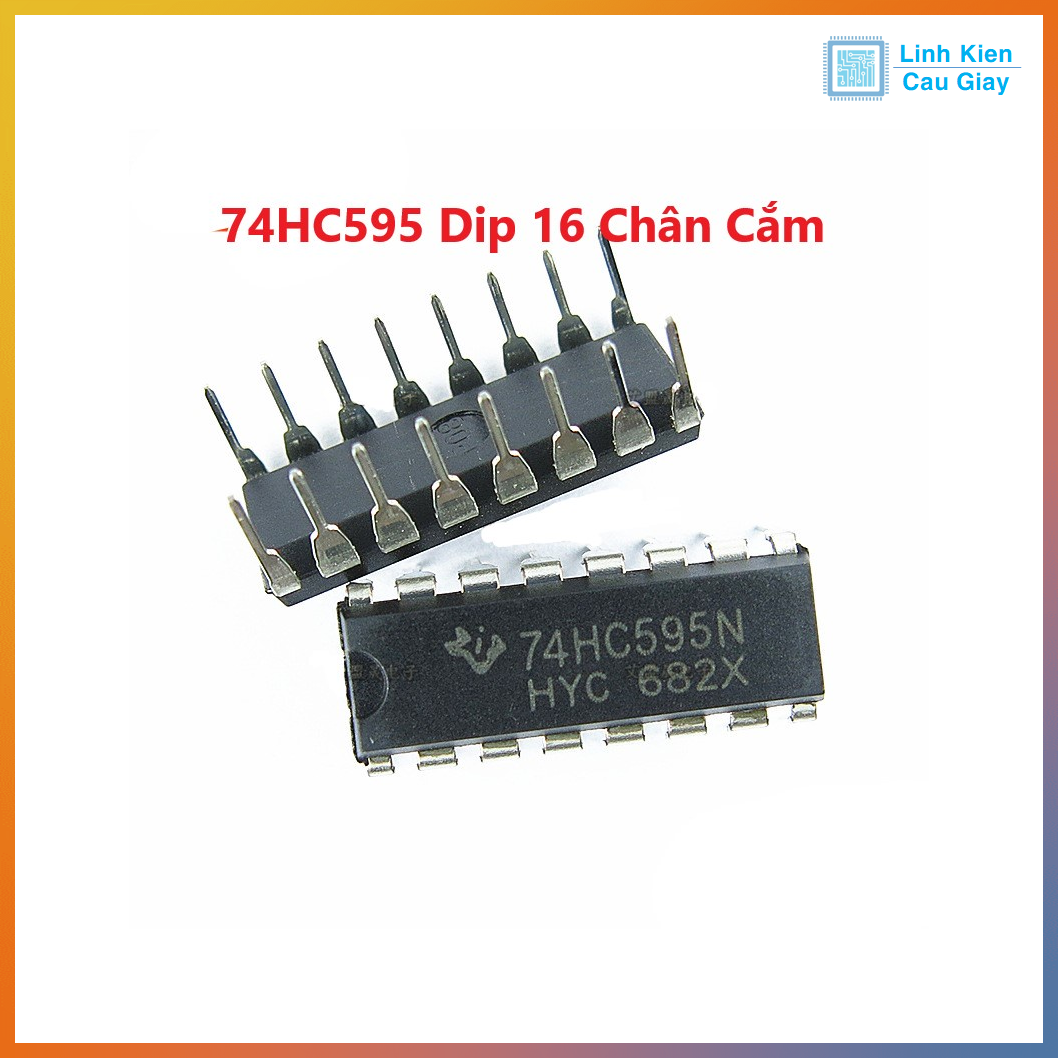

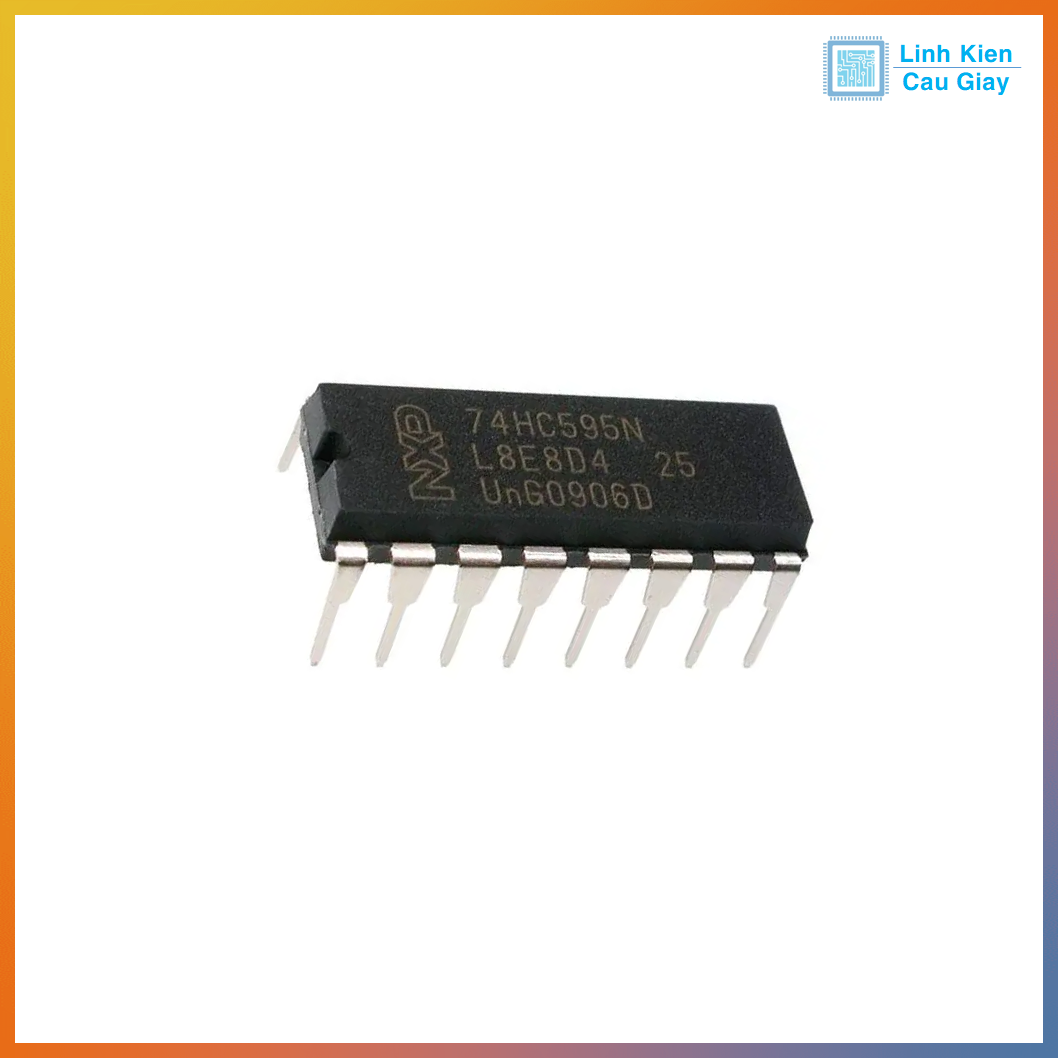

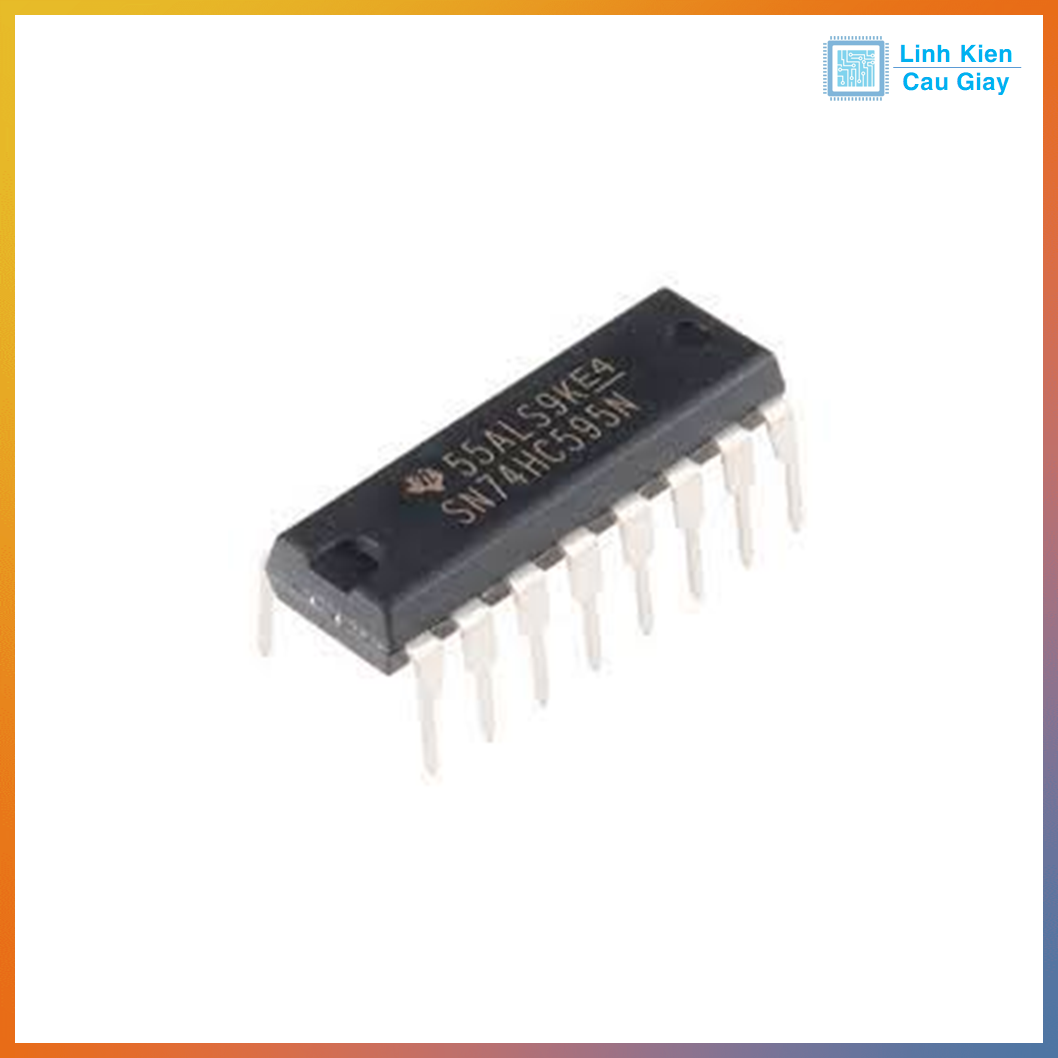

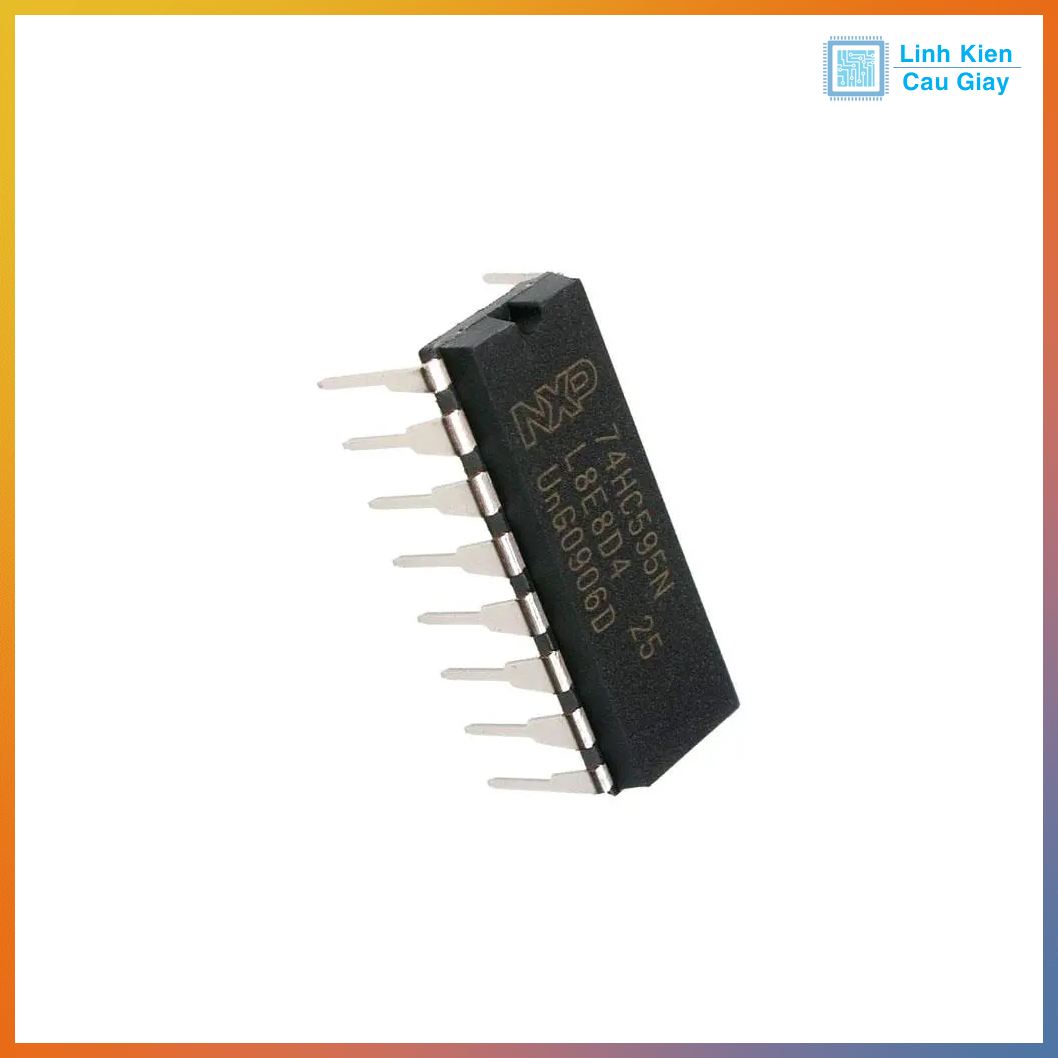

Linh kiện IC 74HC595 Chân cắm DIP-16

Mô tả sản phẩm

74HC595 là IC chuyên dùng để mở rộng cổng ra (Output Expansion), giúp tiết kiệm số chân I/O trên vi điều khiển như Arduino, ESP32, STM32, Raspberry Pi… bằng cách dịch dữ liệu nối tiếp sang song song 8 bit.

Phiên bản DIP-16 có thể cắm trực tiếp trên breadboard, dễ dàng thử nghiệm hoặc hàn trên PCB mạch điện. Đây là linh kiện không thể thiếu cho các dự án điều khiển LED, LED 7 đoạn, ma trận LED hoặc các hệ thống hiển thị cần nhiều chân xuất dữ liệu.

Ứng dụng

  • Mở rộng số chân điều khiển trên vi điều khiển

  • Điều khiển ma trận LED, LED 7 đoạn, LED đơn lẻ

  • Mạch hiển thị, bộ đếm LED, hiệu ứng ánh sáng

  • Điều khiển nhiều relay từ dữ liệu nối tiếp

  • Hệ thống điều khiển thiết bị nhiều ngõ ra song song

  • Dự án học tập, nghiên cứu, sản phẩm thương mại

Sơ đồ chân

Chân Ký hiệu Mô tả chức năng
1 Q1 Ngõ ra bit 1
2 Q2 Ngõ ra bit 2
3 Q3 Ngõ ra bit 3
4 Q4 Ngõ ra bit 4
5 Q5 Ngõ ra bit 5
6 Q6 Ngõ ra bit 6
7 Q7 Ngõ ra bit 7
8 GND Nối đất
9 Q7' Ngõ nối tiếp sang IC khác
10 MR Reset (Active Low)
11 SH_CP Xung Clock dịch dữ liệu (Shift Clock)
12 ST_CP Xung chốt dữ liệu ra (Store Clock)
13 OE Cho phép ngõ ra (Active Low)
14 DS Dữ liệu nối tiếp vào
15 Q0 Ngõ ra bit 0
16 VCC Nguồn cấp (2V – 6V)

Thông số kĩ thuật

Thông số Giá trị
Mã sản phẩm 74HC595 DIP-16
Loại IC IC dịch nối tiếp – song song 8 bit
Công nghệ CMOS tốc độ cao
Điện áp hoạt động 2V ~ 6V
Dòng tiêu thụ thấp < 20µA (ở trạng thái nghỉ)
Tốc độ hoạt động Lên đến 100MHz
Kiểu đóng gói DIP-16 dễ cắm, hàn trực tiếp
Tương thích Arduino, ESP32, STM32, Raspberry Pi
Kết nối mở rộng Có thể nối tiếp nhiều IC với nhau

Hình ảnh - Hướng dẫn sử dụng



  • Cấp nguồn cho VCC và GND.

  • Kết nối 3 chân điều khiển:

    • DS: Dữ liệu nối tiếp từ vi điều khiển

    • SH_CP: Xung dịch dữ liệu vào thanh ghi

    • ST_CP: Xung chốt dữ liệu ra ngõ song song

  • Ngõ ra Q0 → Q7 kết nối đến LED, relay hoặc thiết bị điều khiển.

  • Dùng chân Q7' nối tiếp IC khác nếu cần mở rộng thêm cổng ra.

  • Điều khiển dễ dàng bằng lệnh shiftOut() trên Arduino hoặc viết mã bit-banging tùy nền tảng.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
