IC 74HC00 – IC Cổng NAND 4 Cổng (2 Input) DIP14/SOP14

Mô tả sản phẩm

74HC00 tích hợp 4 cổng NAND độc lập, mỗi cổng có 2 đầu vào và 1 đầu ra. Cổng NAND là “cổng đa năng” có thể ghép thành NOT, AND, OR, XOR, latch… Vì thuộc họ 74HC nên IC cho tốc độ chuyển mạch nhanh, mức logic chuẩn, phù hợp làm mạch xử lý số, đệm tín hiệu, tạo điều kiện logic, mạch chống dội nút nhấn hoặc mạch dao động đơn giản.

IC 74HC00 là IC logic họ 74HC gồm 4 cổng NAND 2 ngõ vào (Quad 2-Input NAND Gate), chạy tốt ở 3.3V và 5V, tốc độ cao hơn dòng CD4000, rất phổ biến trong Arduino/ESP32/STM32, mạch số, mạch điều khiển, tạo xung RC đơn giản và kit học tập. 74HC00 có 2 dạng thông dụng: chân cắm DIP-14 dễ hàn và chân dán SOP-14/TSSOP-14 gọn nhẹ cho sản xuất.

Ứng dụng

Mạch logic số cơ bản: NAND/NOT/AND/OR (ghép cổng)
Đảo tín hiệu: nối chung 2 ngõ vào của 1 cổng → thành cổng NOT
Chống dội nút nhấn, chốt RS latch (nhớ trạng thái)
Tạo xung RC đơn giản, tạo nhịp clock mức cơ bản (tùy cấu hình)
Mạch điều khiển liên động: khóa/mở theo điều kiện, enable/disable tín hiệu
Kit học tập cổng logic, thực hành bảng chân trị

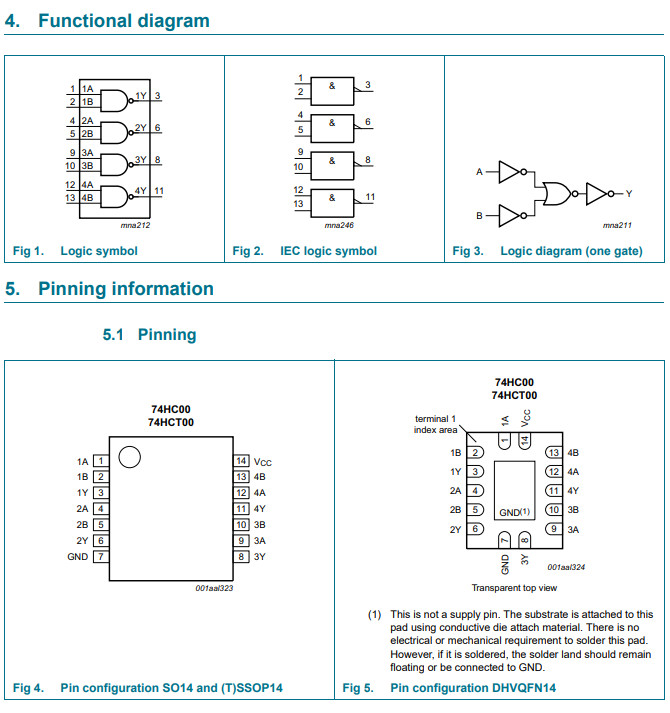

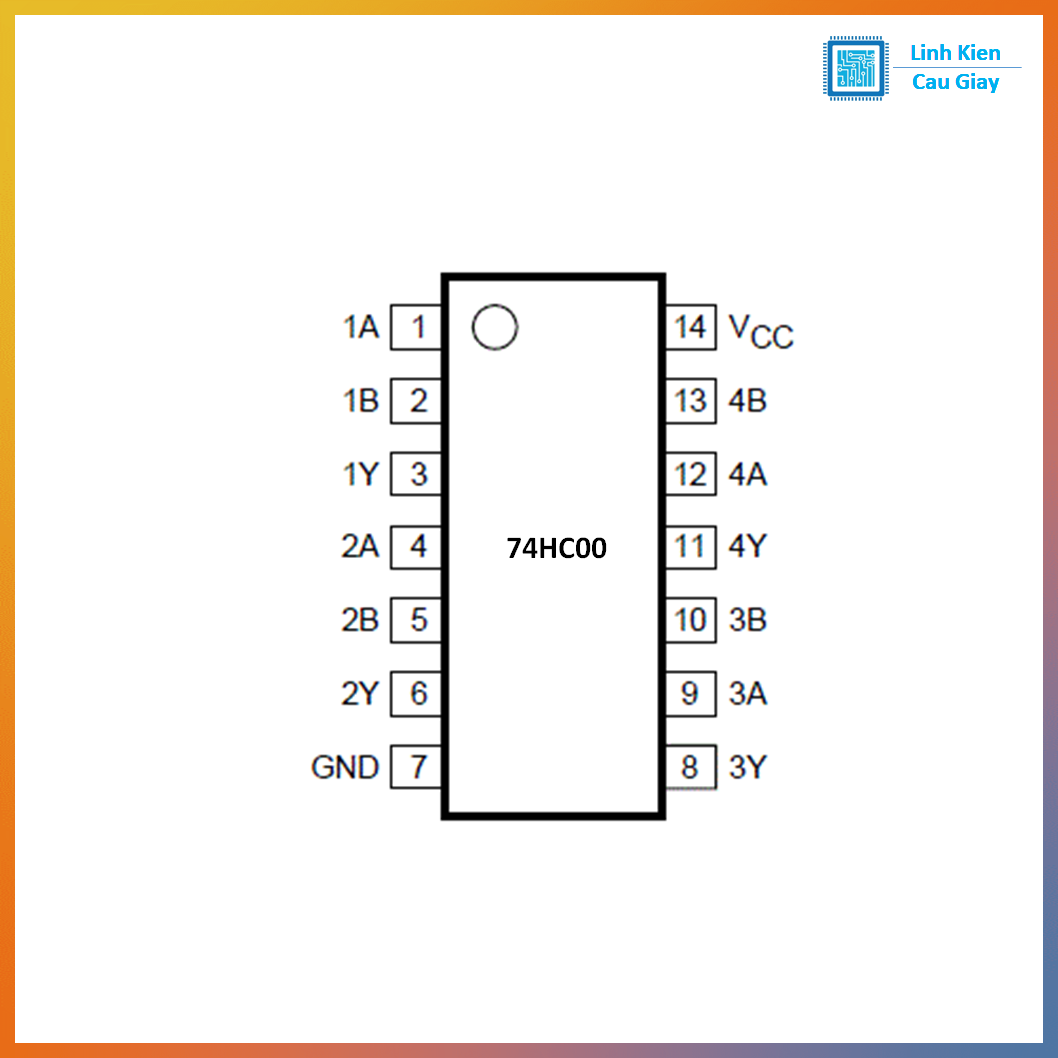

Sơ đồ chân

74HC00 dạng 14 chân gồm 4 cổng NAND + nguồn:
VCC: nguồn dương (3.3V hoặc 5V)
GND: mass
Mỗi cổng có 2 chân IN và 1 chân OUT (4 cổng độc lập)

Thông số kĩ thuật

Loại: Quad 2-input NAND gate
Điện áp hoạt động: 2V–6V (phổ biến dùng 3.3V/5V)
Số cổng: 4 cổng NAND
Tốc độ: nhanh (dòng 74HC)
Đóng gói:

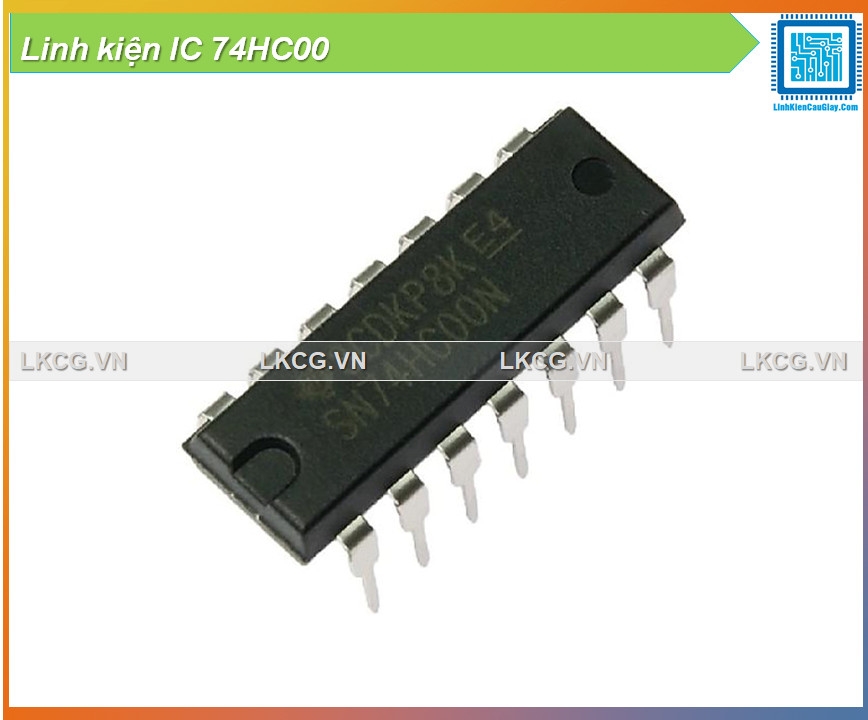

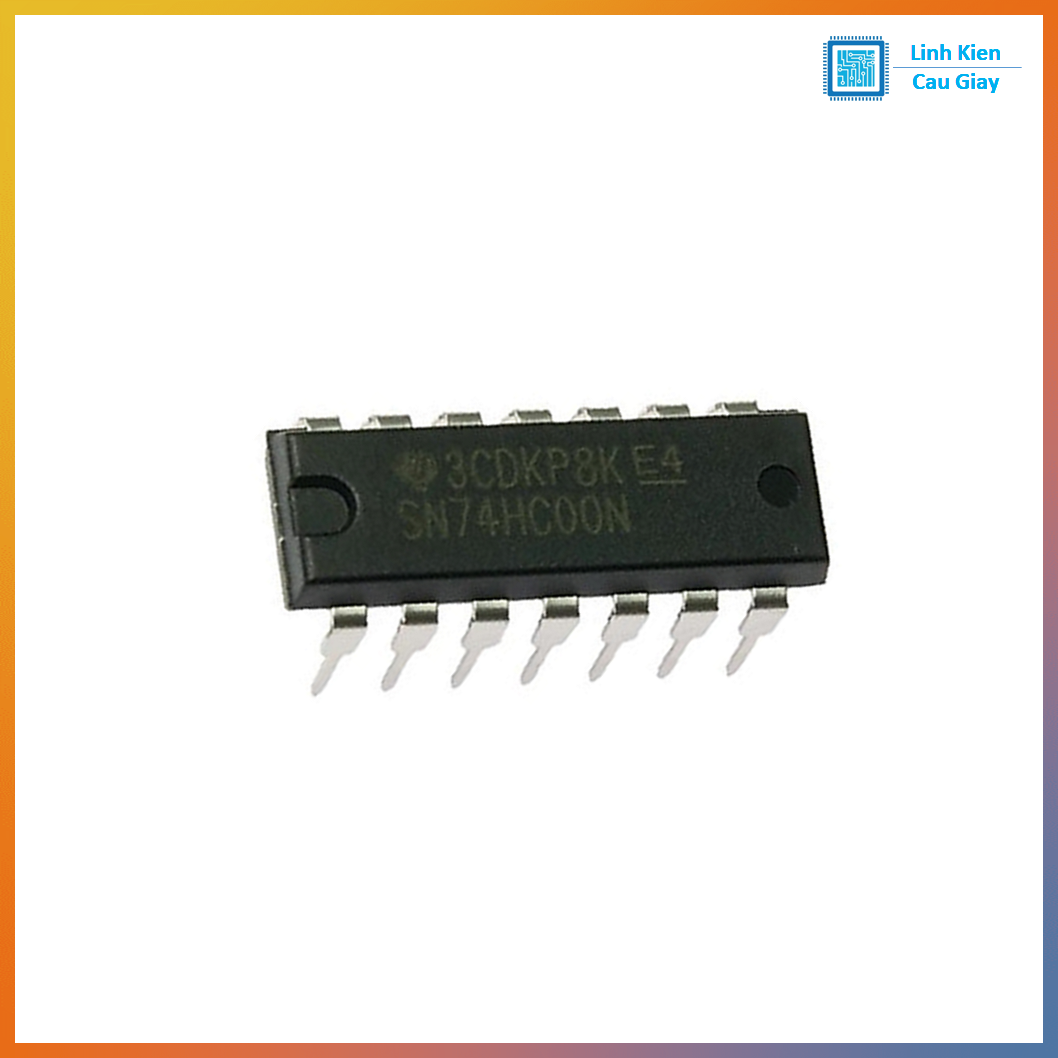

Chân cắm DIP-14 (dễ hàn, DIY)

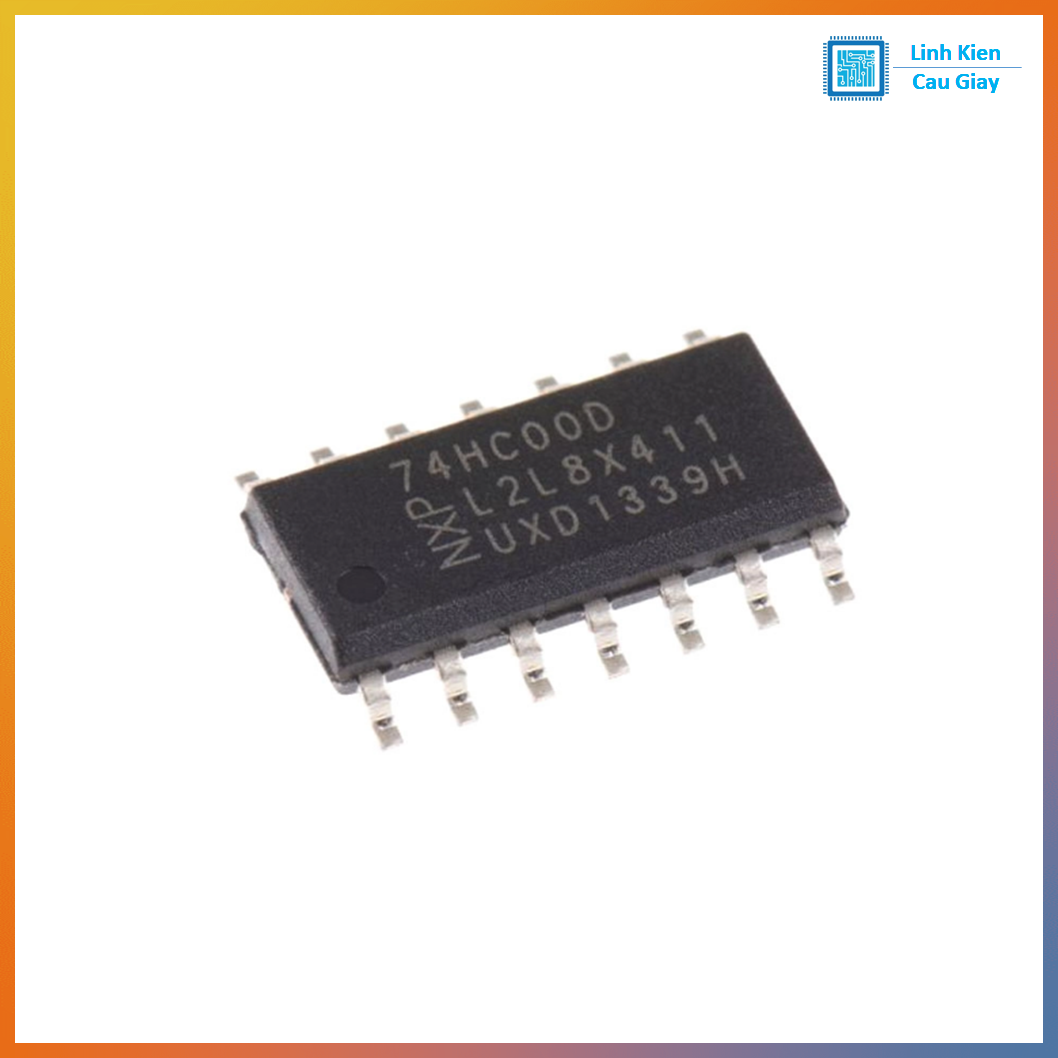

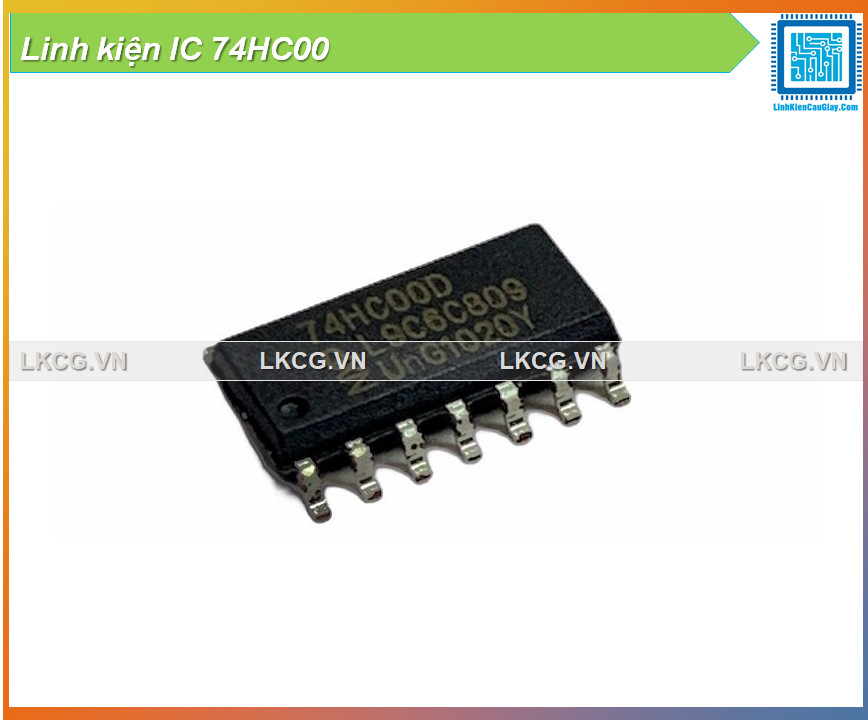

Chân dán SOP-14 (SOIC-14) / TSSOP-14 (gọn, sản xuất)

Hướng dẫn sử dụng

Bước 1: Cấp nguồn
VCC → 3.3V hoặc 5V
GND → mass
Gắn tụ 100nF sát VCC–GND để chống nhiễu

Bước 2: Dùng 1 cổng NAND
Đưa 2 tín hiệu vào IN1, IN2 → lấy OUT tương ứng

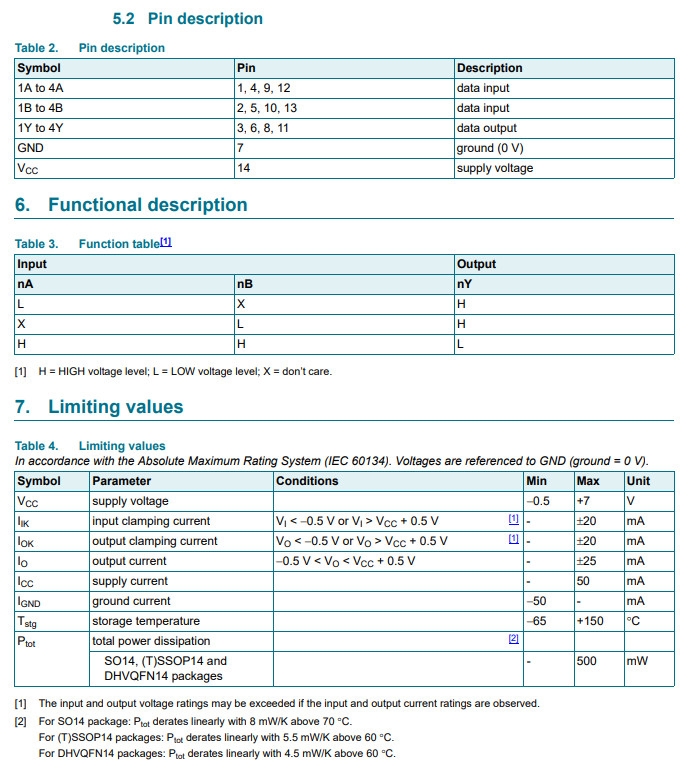

Bảng logic NAND
0 0 → 1
0 1 → 1
1 0 → 1
1 1 → 0

Mẹo dùng nhanh
Làm cổng NOT: nối IN1 = IN2 = tín hiệu vào → OUT bị đảo
Không để đầu vào treo: nếu tín hiệu hở, dùng điện trở kéo lên/kéo xuống

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
