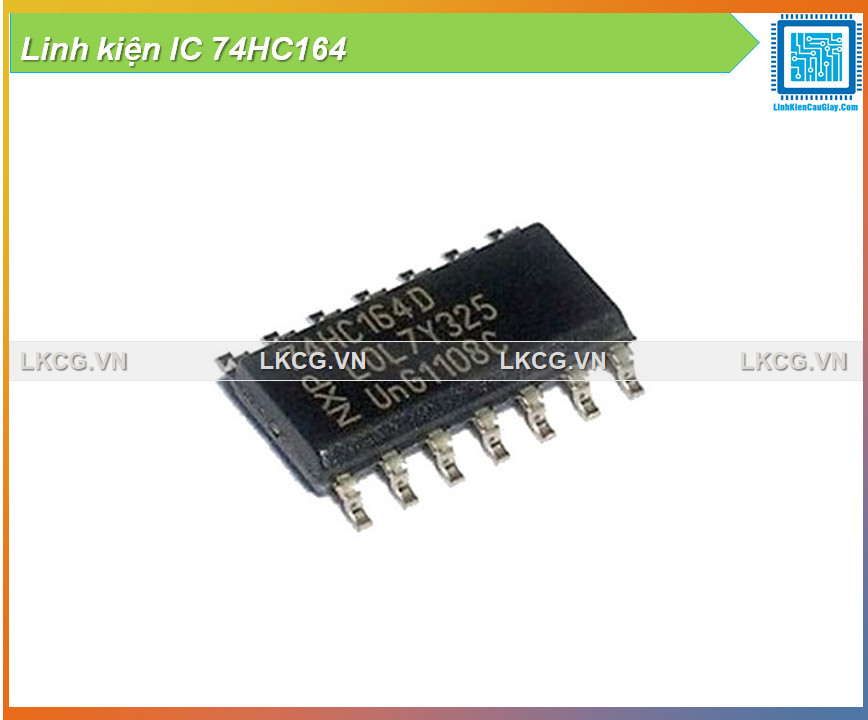

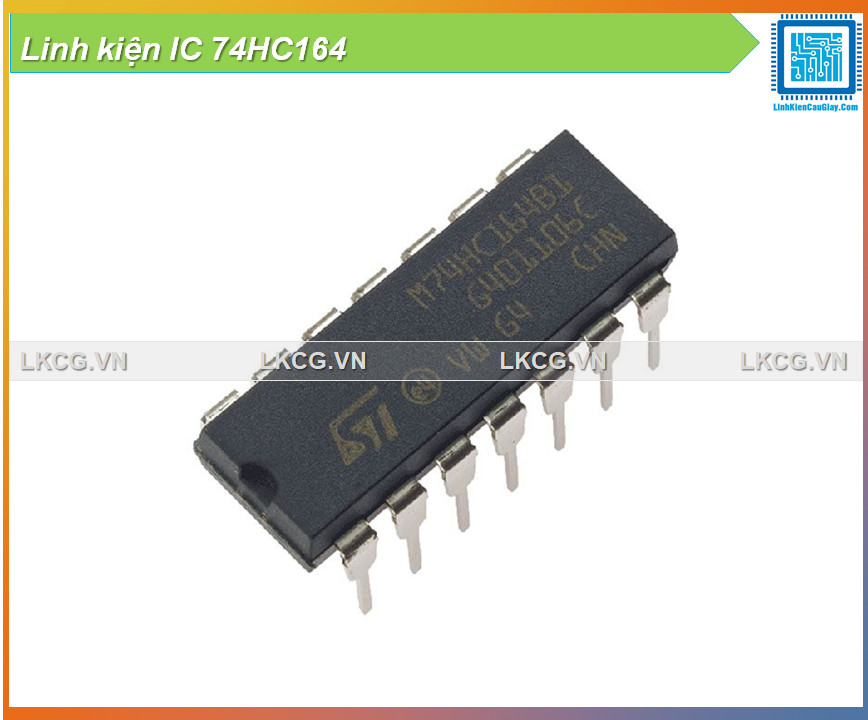

IC 74HC164 – IC thanh ghi dịch 8 bit (SIPO) DIP14 / SOP14

Mô tả sản phẩm

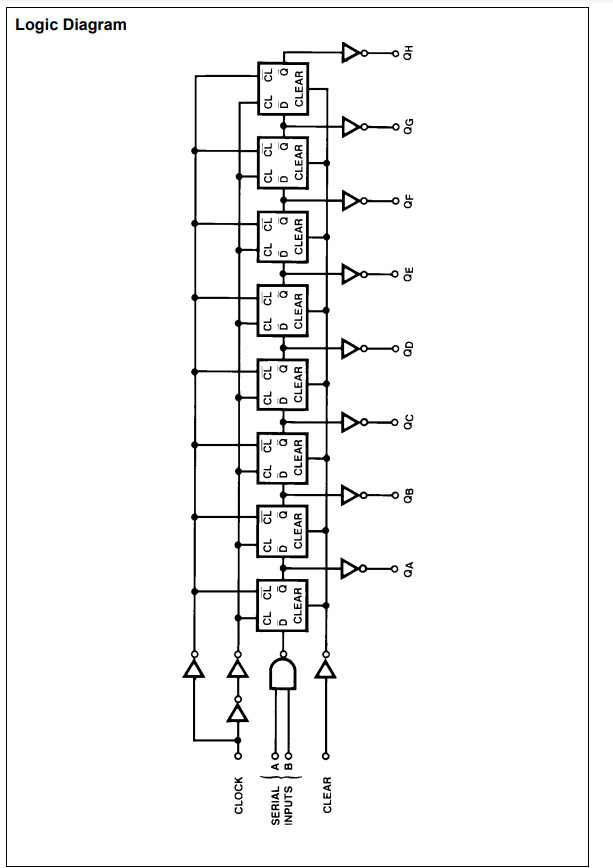

IC 74HC164 là thanh ghi dịch 8 bit kiểu Serial-In / Parallel-Out (SIPO): dữ liệu được đưa vào dạng nối tiếp (serial) theo xung clock, sau đó xuất ra 8 chân song song (Q0…Q7). IC có chân xóa (CLR/MR) mức thấp để reset toàn bộ đầu ra về 0. 74HC164 rất hữu ích khi cần mở rộng số chân xuất của vi điều khiển để điều khiển LED, 7 đoạn, relay (qua driver),… chỉ với vài chân điều khiển.

Lưu ý: 74HC164 không có chốt lưu (latch) như 74HC595, nên đầu ra sẽ thay đổi theo quá trình dịch (phù hợp nhiều ứng dụng quét/hiển thị, hoặc cần ổn định thì dùng thêm latch ngoài/đổi sang 74HC595).

Ứng dụng

Mở rộng chân xuất điều khiển LED, dải LED đơn, ma trận LED (kết hợp quét)
Điều khiển LED 7 đoạn/hiển thị (kết hợp driver và quét)
Tạo tín hiệu điều khiển nhiều kênh từ ít chân MCU (Arduino/ESP32/STM32)
Tạo chuỗi dữ liệu dịch cho các mạch số học tập STEM
Điều khiển relay/transistor/ULN2803 theo 8 kênh (tùy tải)

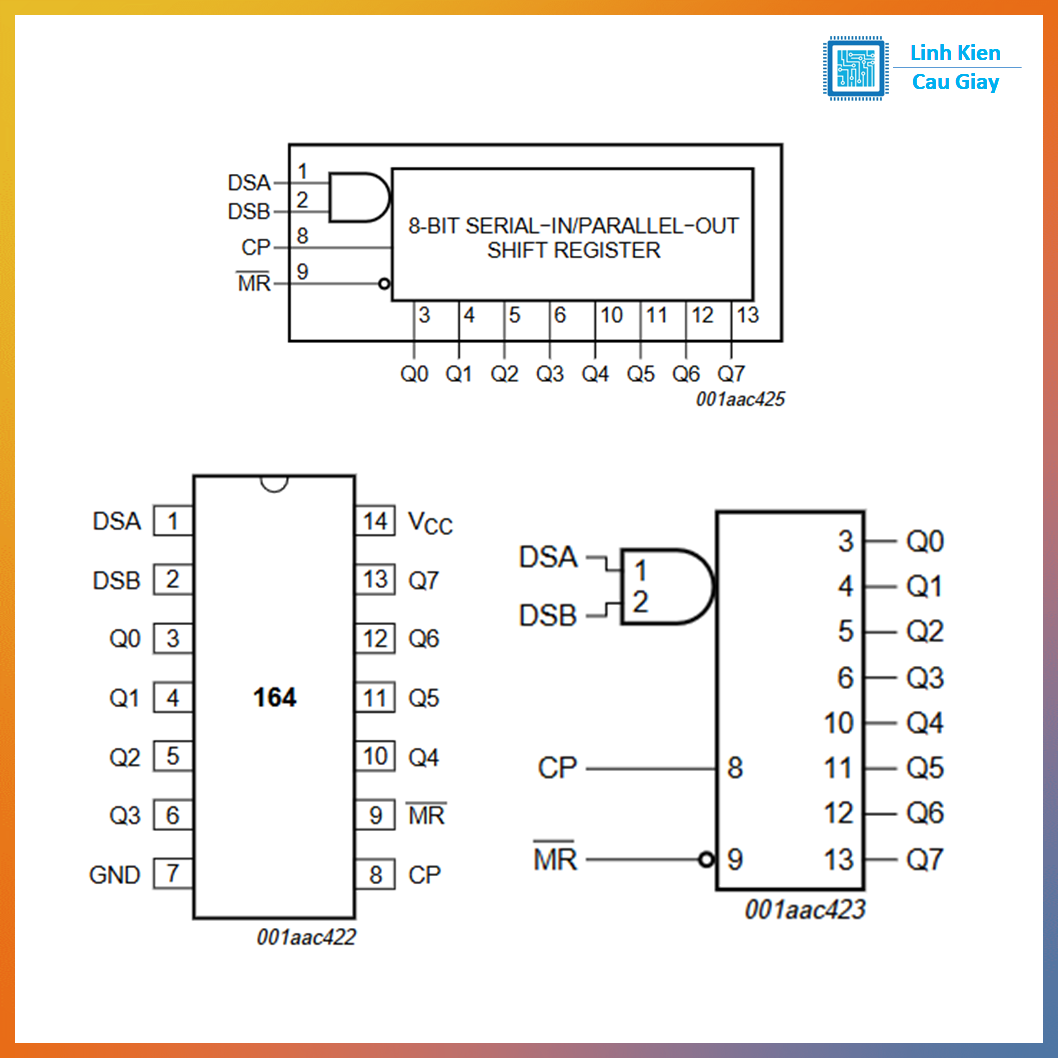

Sơ đồ chân

Nhìn từ mặt trên IC, rãnh khuyết ở phía trên:

1: A (Serial Data In A)
2: B (Serial Data In B)
3: Q0
4: Q1
5: Q2
6: Q3
7: GND

8: CP / CLK (Clock)
9: CLR / MR (Clear, active LOW)
10: Q4
11: Q5
12: Q6
13: Q7
14: VCC

Ghi nhớ nhanh: GND chân 7, VCC chân 14.
Hai chân A và B thường được AND nội bộ (tùy datasheet), thực tế hay nối chung A=B để làm 1 chân DATA.

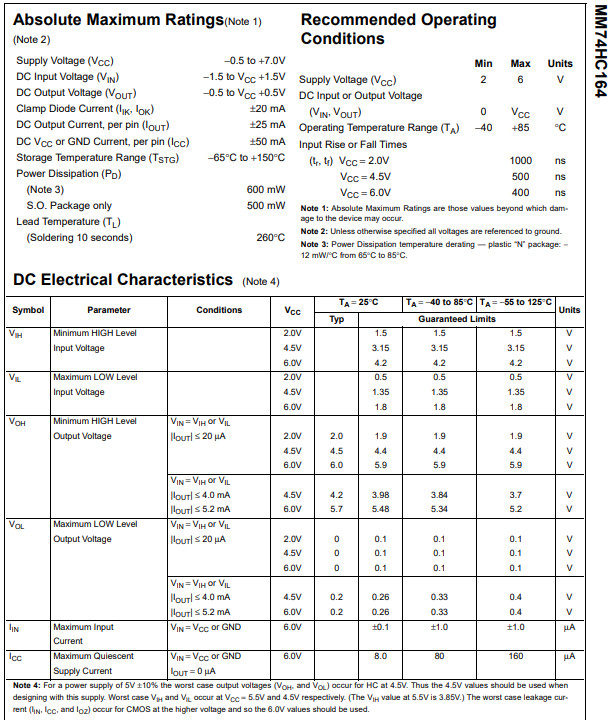

Thông số kĩ thuật

Chức năng: 8-bit Serial-In Parallel-Out Shift Register
Điện áp hoạt động (VCC): 2V đến 6V (phổ biến 3.3V / 5V)
Ngõ ra: Q0…Q7 mức logic CMOS
Chân xóa: CLR/MR active LOW (reset toàn bộ về 0)
Tốc độ: nhanh, phù hợp mạch số

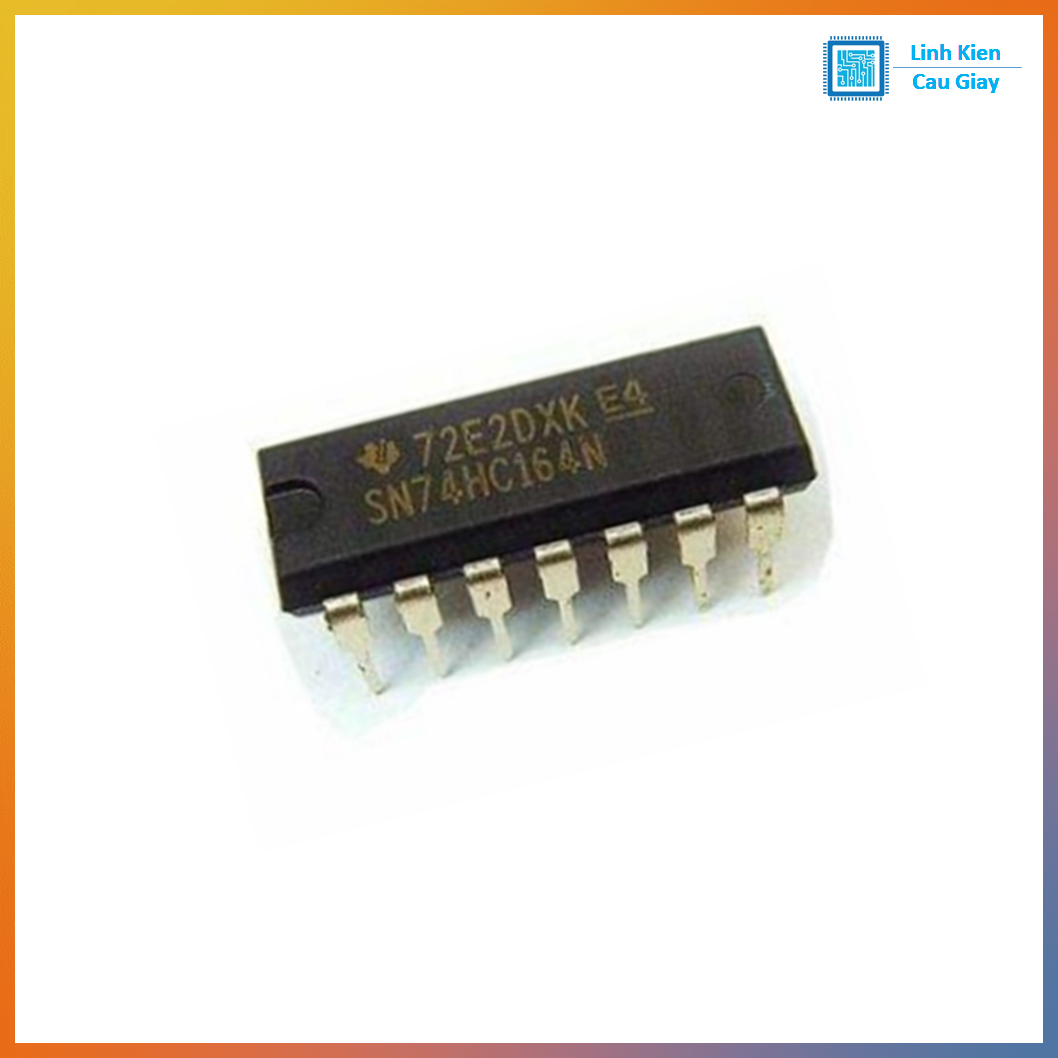

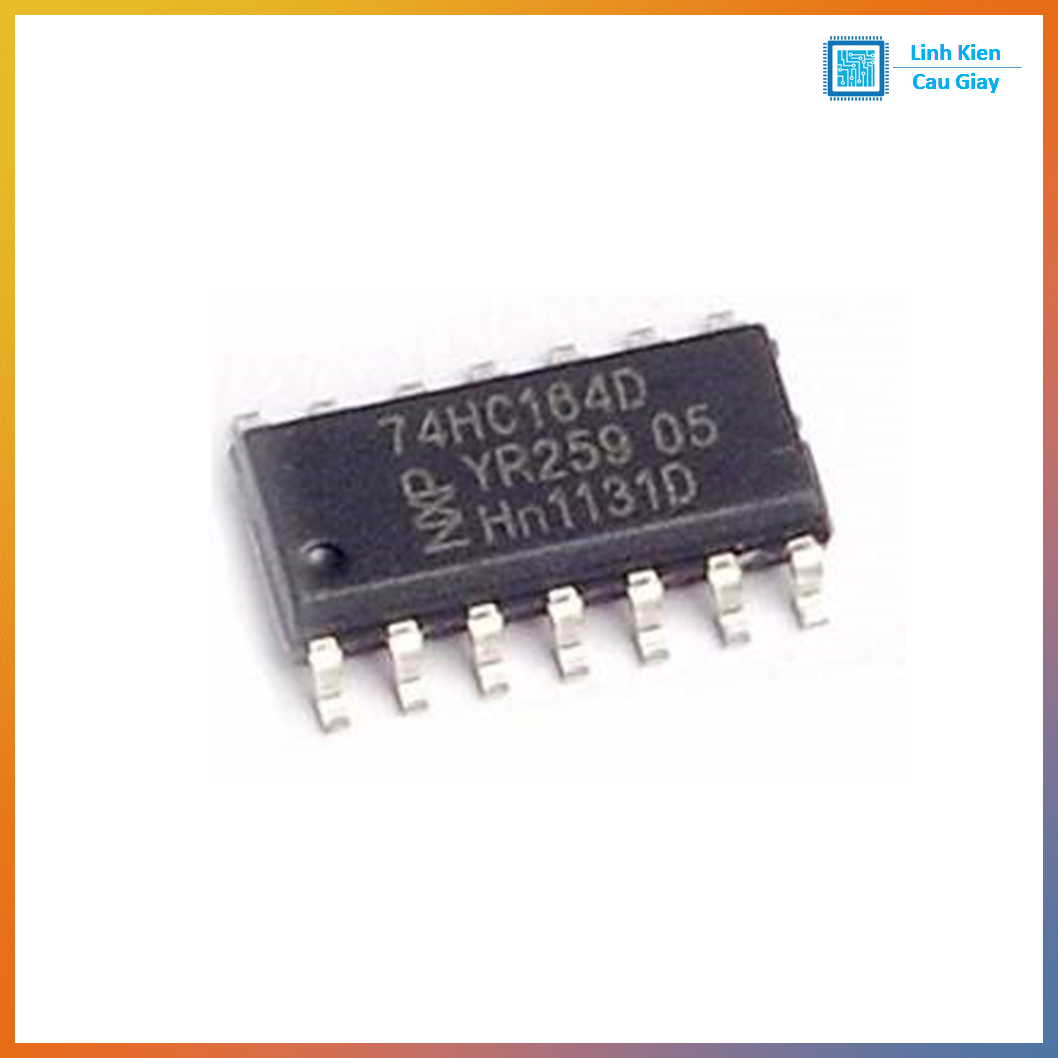

Đóng gói: DIP-14 / SOP-14

Hướng dẫn sử dụng

• Cấp nguồn + chống nhiễu
  VCC (14) → 3.3V hoặc 5V
  GND (7) → GND
  Gắn tụ 0.1µF (104) sát VCC–GND

• Reset mặc định
  CLR/MR (9) kéo lên VCC để hoạt động bình thường
  Muốn reset: kéo chân 9 xuống GND trong chốc lát → Q0…Q7 = 0

• Nạp dữ liệu
  DATA: nối vào chân A (1) và/hoặc B (2) (thường nối chung A=B)
  CLK: đưa xung vào CP/CLK (8)
  Mỗi xung clock → dữ liệu dịch vào, các bit dồn sang Q7

• Lưu ý tải
  Ngõ ra chỉ kéo tải logic/LED nhỏ; nếu kéo nhiều LED/relay nên dùng transistor hoặc ULN2803 để an toàn

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
