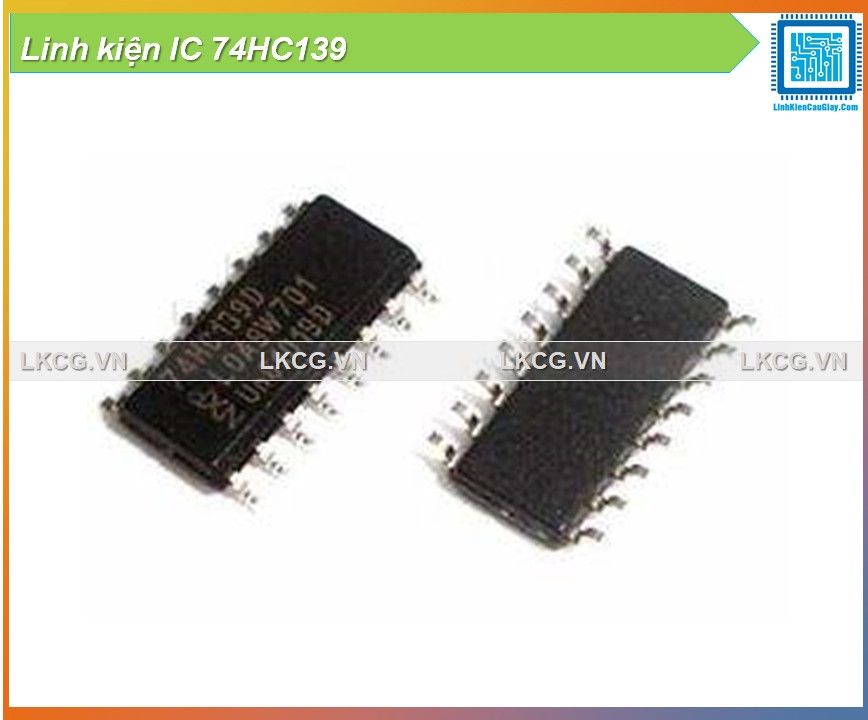

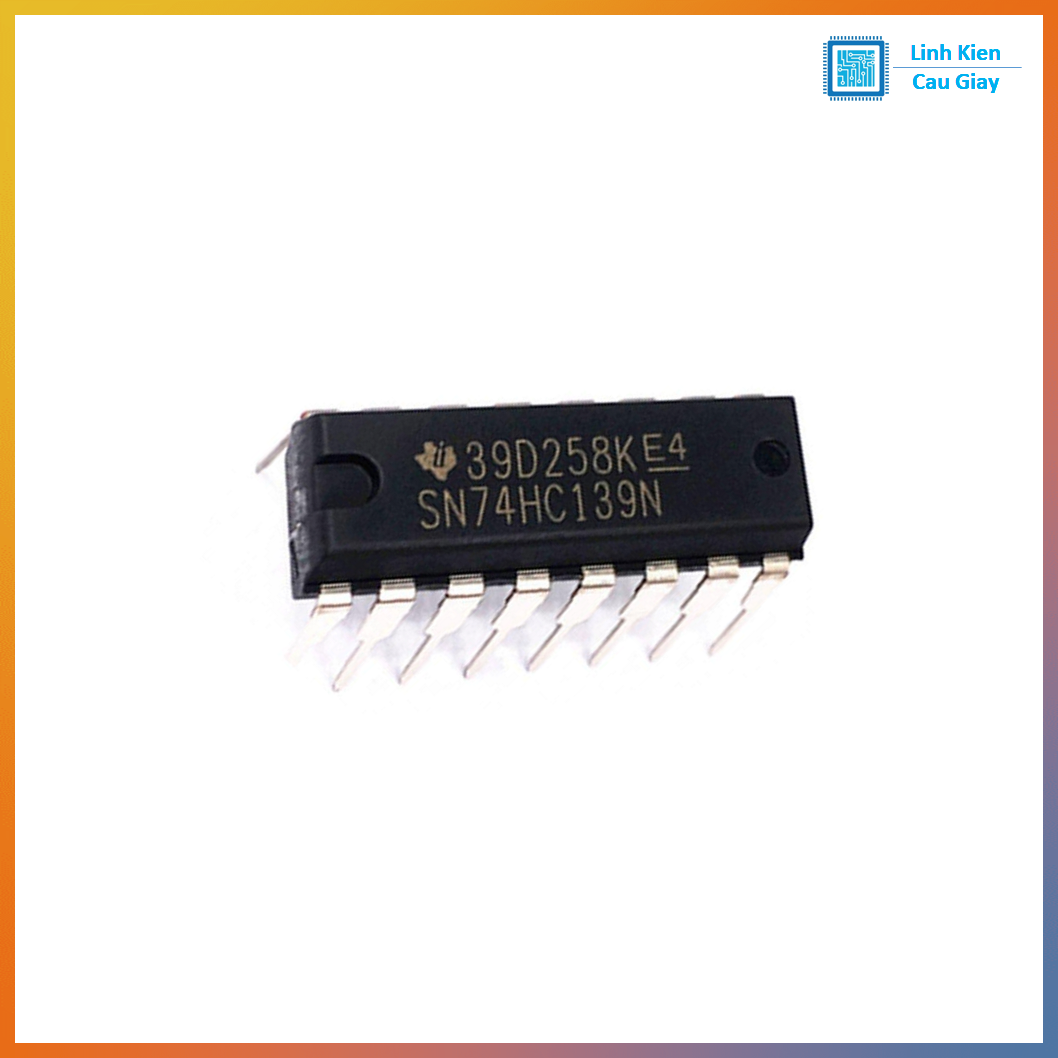

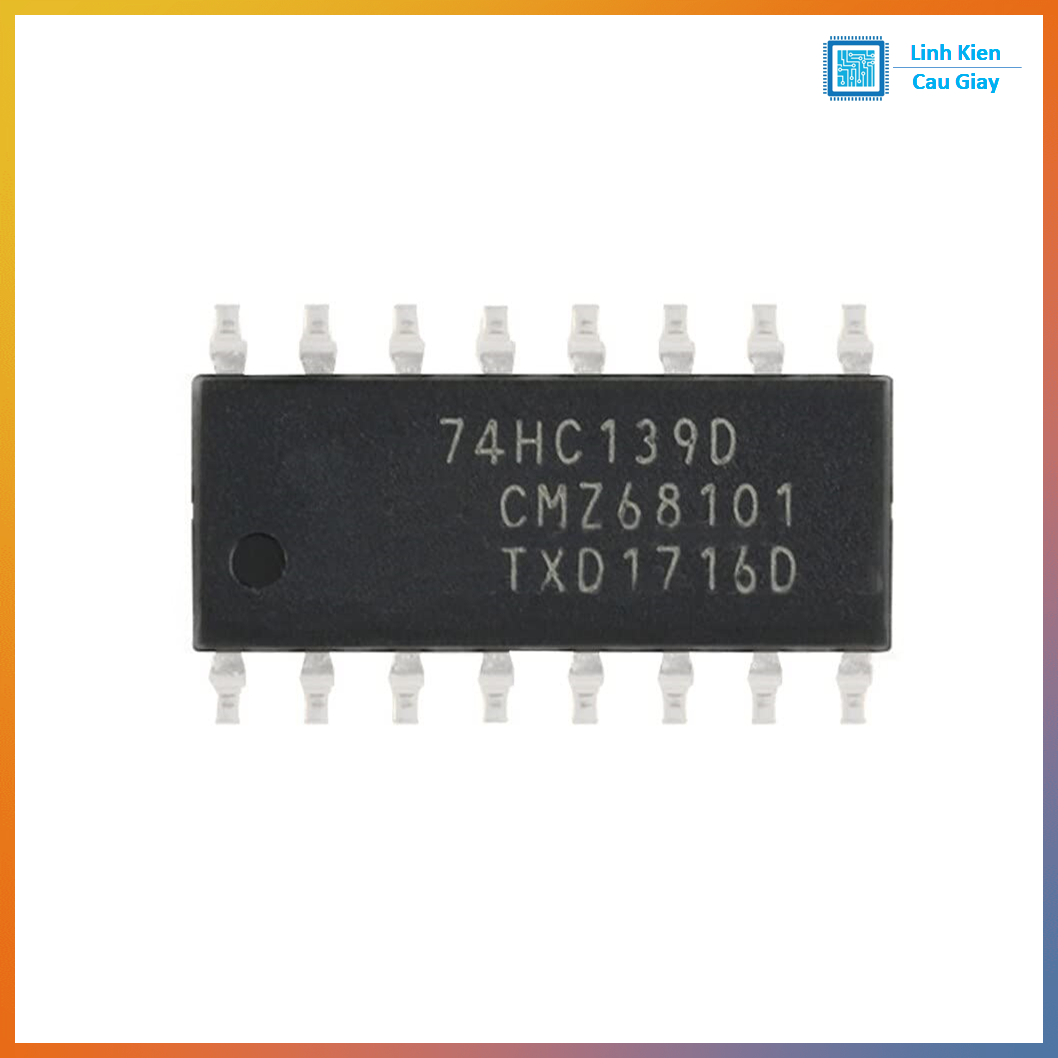

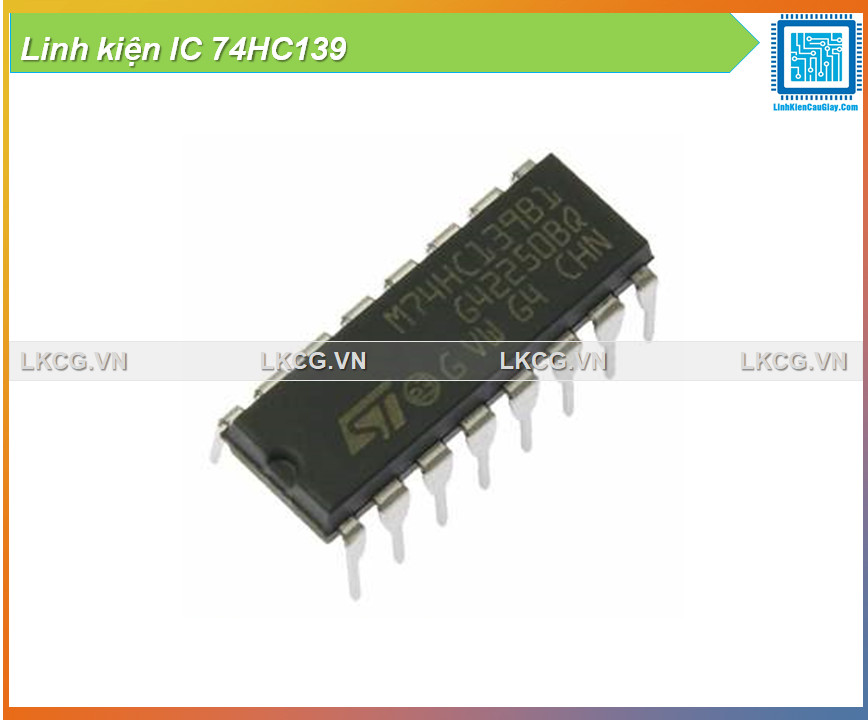

IC 74HC139 – IC giải mã kép 2 ra 4 (Dual Decoder) DIP16 / SOP16

Mô tả sản phẩm

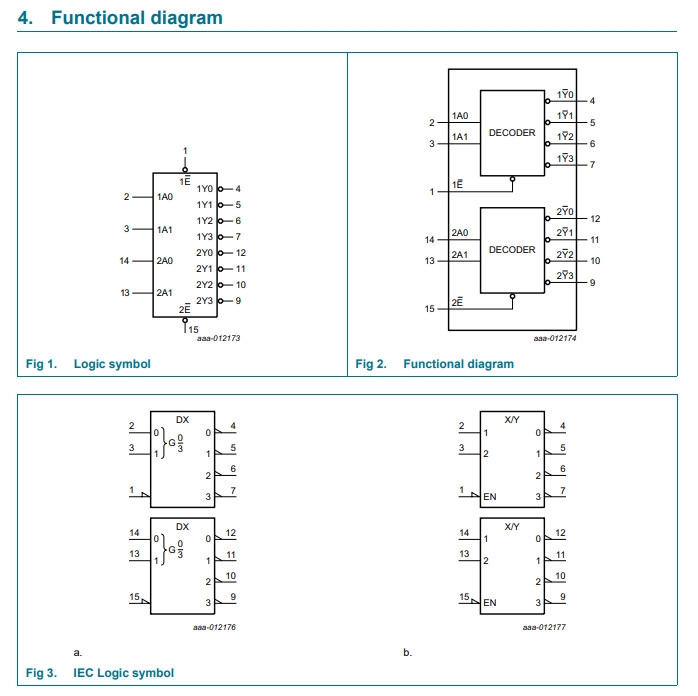

IC 74HC139 là IC giải mã kép (Dual) gồm 2 khối giải mã 2 ra 4 độc lập. Mỗi khối nhận 2 tín hiệu chọn (A, B) và có 4 ngõ ra (Y0…Y3). Điểm quan trọng: ngõ ra là active LOW (kênh được chọn sẽ xuống mức 0). Mỗi khối có chân Enable riêng (thường active LOW) giúp bật/tắt từng bộ giải mã, rất tiện để chọn thiết bị, giải mã địa chỉ, hoặc quét LED theo cụm.

Ứng dụng

Giải mã địa chỉ đơn giản cho MCU/CPU, tạo tín hiệu Chip Select
Chọn 1 trong 4 thiết bị cho mỗi khối (tổng 8 kênh chọn nếu dùng cả 2 khối)
Quét LED/hiển thị theo nhóm, chọn hàng/cột theo cụm
Tạo tín hiệu điều khiển dạng “1-of-4” cho relay/driver (kèm transistor/ULN)
Ghép tầng để mở rộng số kênh giải mã (kết hợp 74HC138/74HC154…)

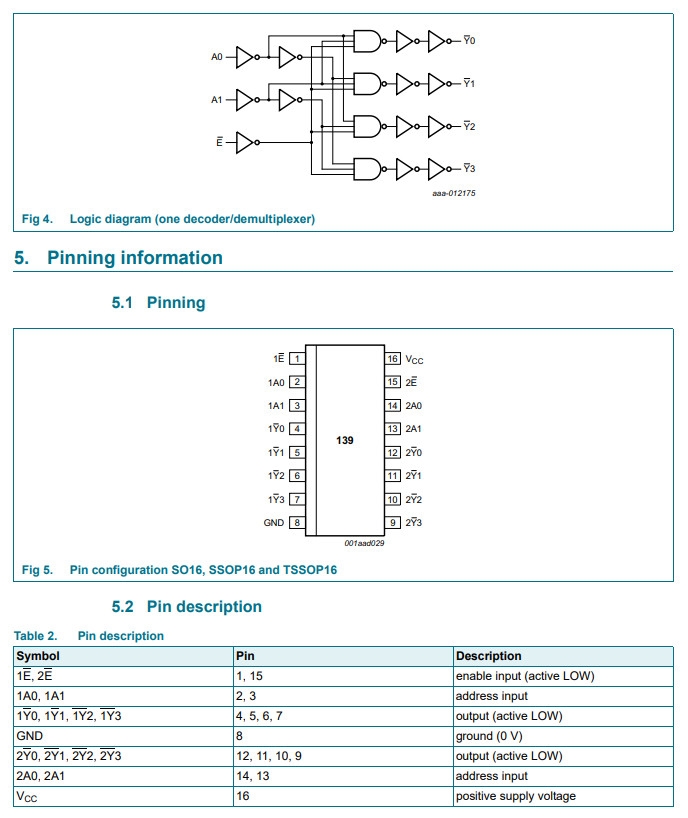

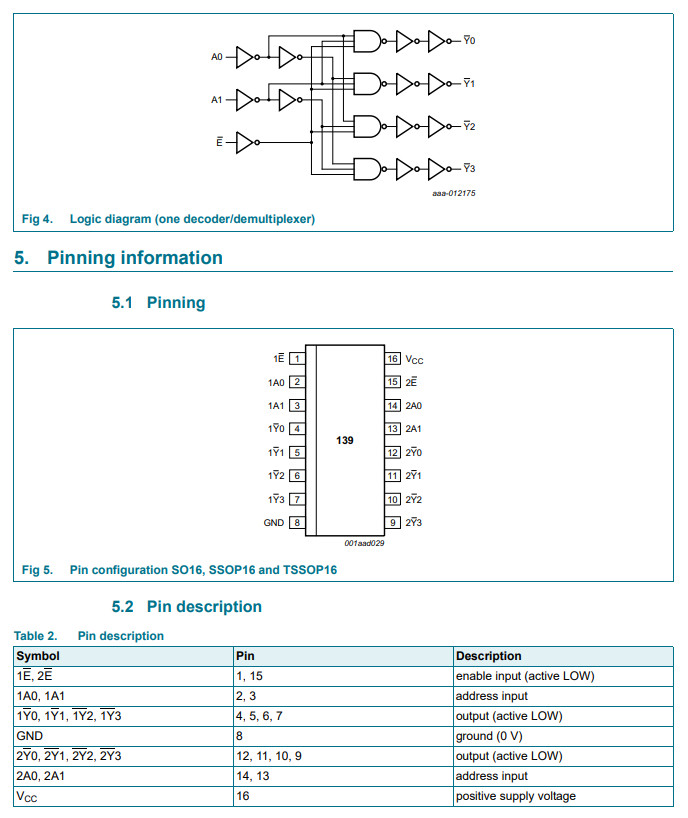

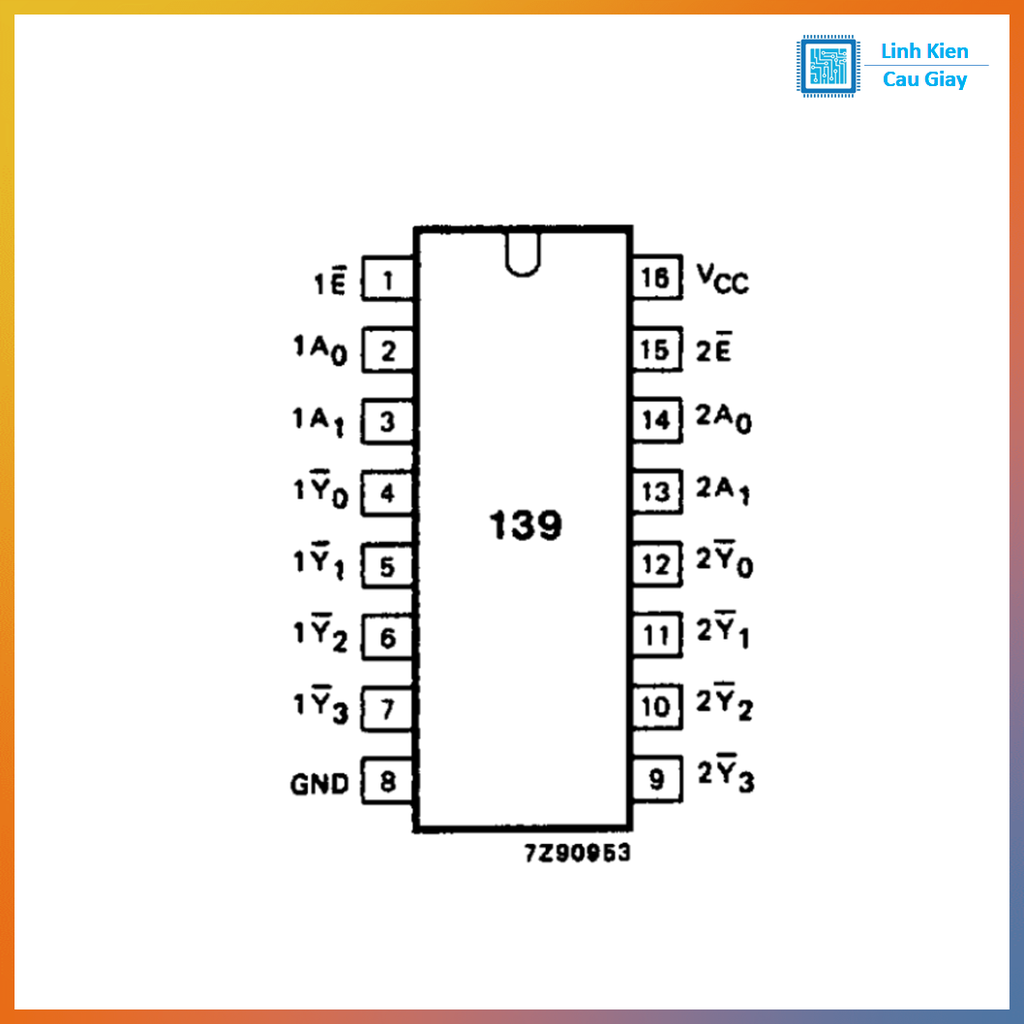

Sơ đồ chân

Nhìn từ mặt trên IC, rãnh khuyết ở phía trên:

1: 1E (Enable khối 1, thường active LOW)
2: 1A (Select A khối 1)
3: 1B (Select B khối 1)
4: 1Y0 (Output active LOW)
5: 1Y1
6: 1Y2
7: 1Y3
8: GND

9: 2Y3
10: 2Y2
11: 2Y1
12: 2Y0
13: 2B (Select B khối 2)
14: 2A (Select A khối 2)
15: 2E (Enable khối 2, thường active LOW)
16: VCC

Ghi nhớ nhanh: GND chân 8, VCC chân 16.

Thông số kĩ thuật

Chức năng: Dual 2-to-4 Line Decoder / Demultiplexer
Điện áp hoạt động (VCC): 2V đến 6V (phổ biến 3.3V / 5V)
Ngõ ra: active LOW (kênh được chọn = 0)
Tốc độ: nhanh, phù hợp mạch số/quét LED
Dòng ngõ ra: mức mA (kéo tải logic; tải lớn cần tầng đệm)
Đóng gói: DIP-16 / SOP-16

Hướng dẫn sử dụng

1. Cấp nguồn
   VCC (16) → 3.3V hoặc 5V
   GND (8) → GND
   Nên đặt tụ 0.1µF (104) sát VCC–GND

2. Bật từng khối bằng Enable
   Với chân E thường active LOW:
   E = 0 → khối hoạt động
   E = 1 → khối tắt (các ngõ ra thường ở mức 1)

3. Chọn kênh bằng A, B
   Ví dụ (mỗi khối):
   A,B = 00 → Y0 = 0
   A,B = 01 → Y1 = 0
   A,B = 10 → Y2 = 0
   A,B = 11 → Y3 = 0
   Các Y còn lại = 1

4. Điều khiển LED/relay
   Do active LOW, bạn có thể kéo LED lên VCC qua điện trở rồi dùng Y kéo xuống để sáng, hoặc dùng transistor/ULN2803 để kéo tải an toàn.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
