Linh kiện IC 74HC595 Chân dán SOP-16

Mô tả sản phẩm

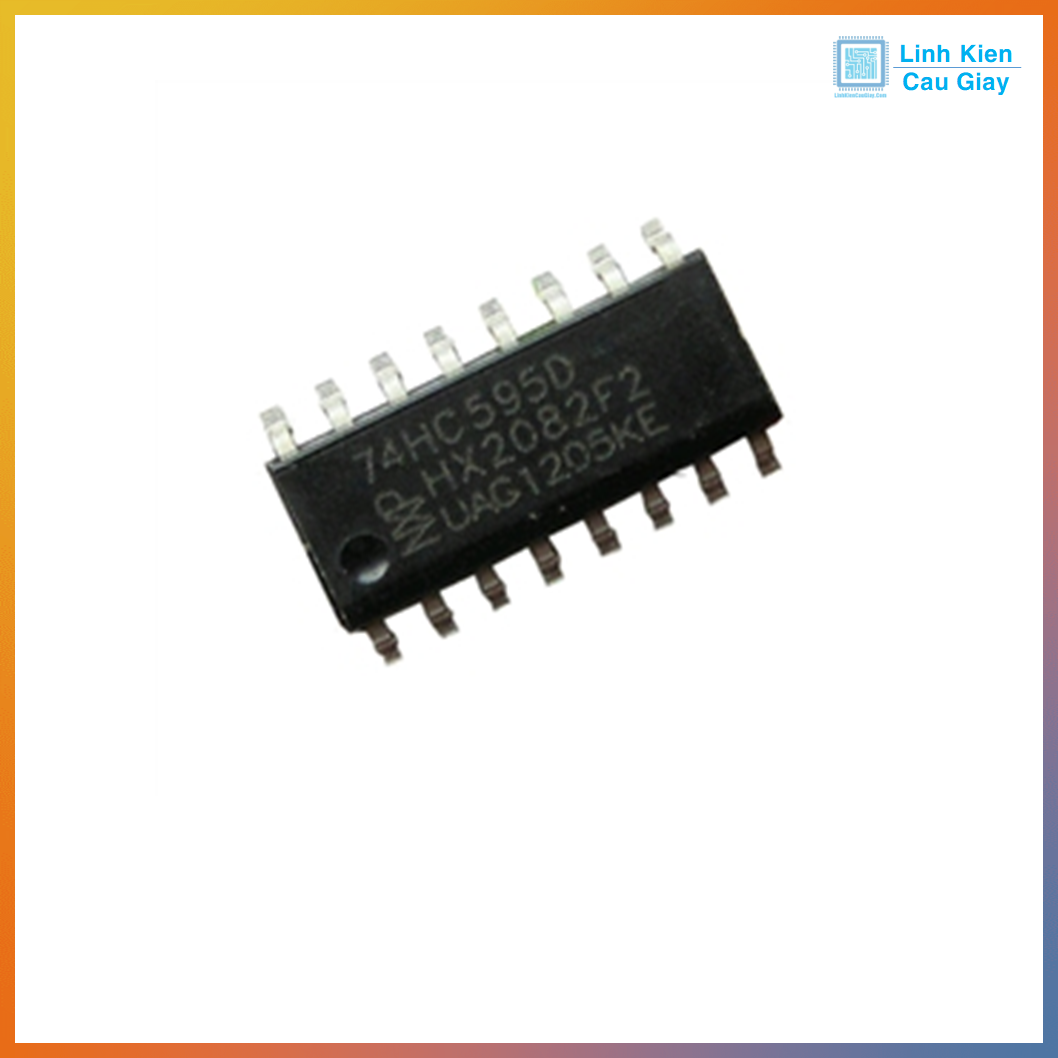

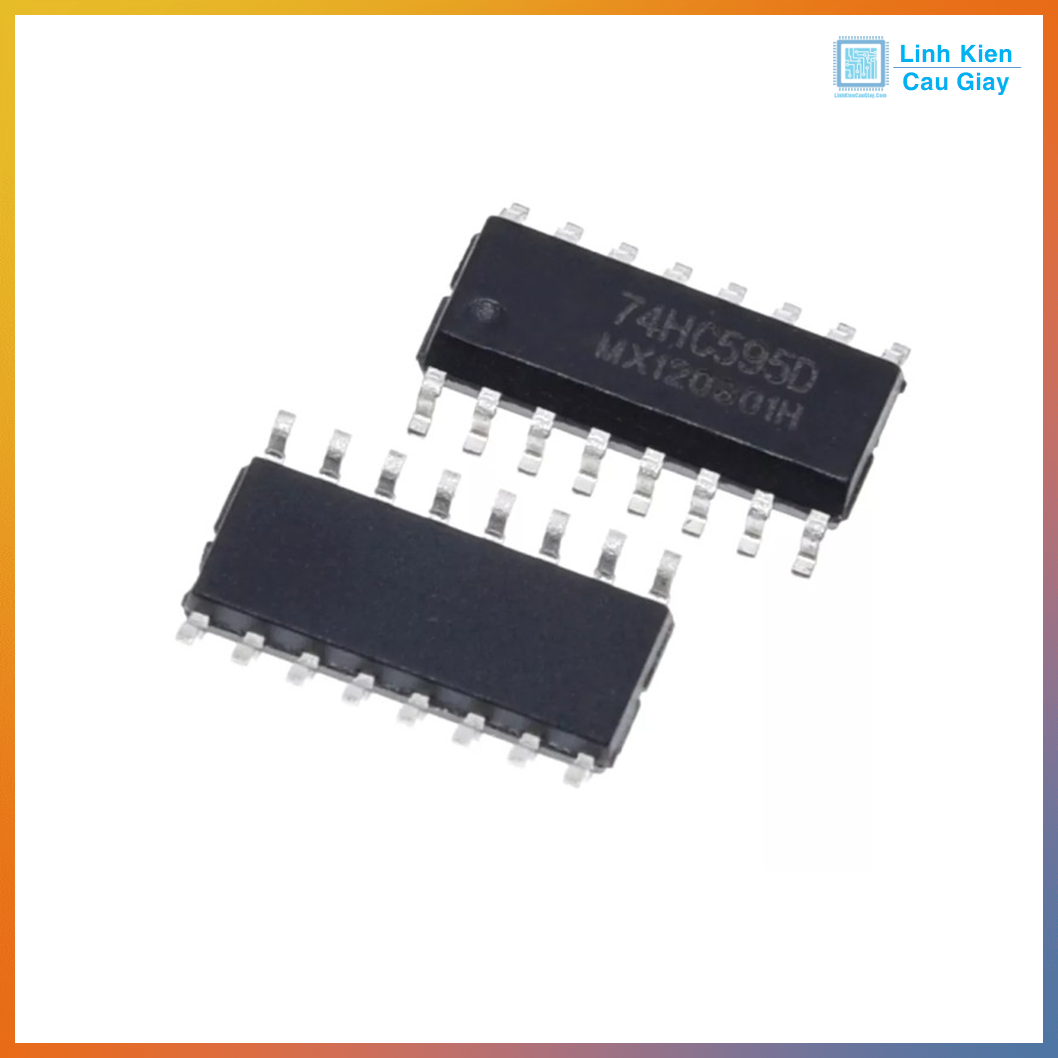

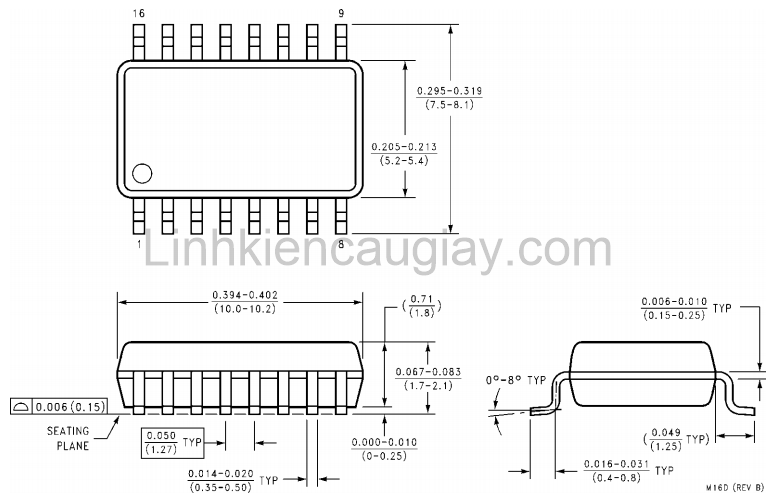

74HC595 SOP-16

• Nói đến 74xx595 (xx ở đây có thể là những ký hiệu khác nhau nhưng bản chất giống nhau) nhiều bạn đã quá quen thuộc, tuy nhiên nhiều bạn vẫn chưa biết công dụng của nó. 74hc595 là IC ghi dịch 8bit kết hợp chốt dữ liệu , đầu vào nối tiếp đầu ra song song .

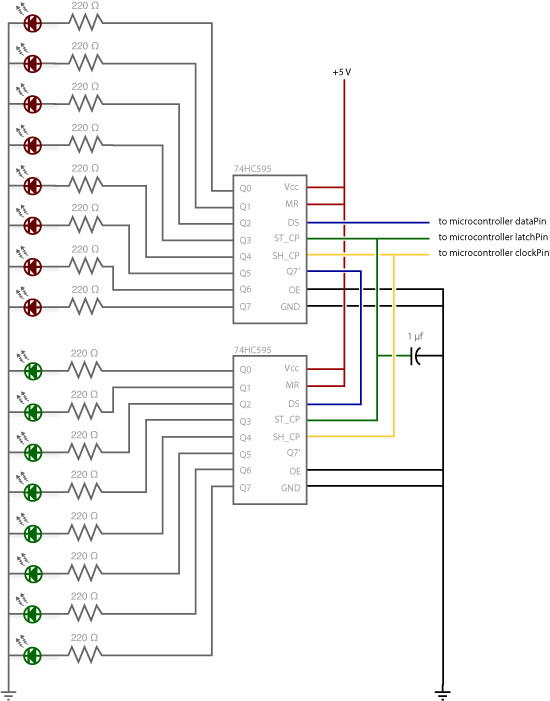

• Chức năng: Thường dùng trong các mạch quét led 7 , led matrix …để tiết kiệm số chân VDK tối đa (3 chân) . Có thể mở rộng số chân vi điều khiển bao nhiêu tùy thích mà k ic nào có thể làm dc bằng việc mắc nối tiếp đầu vào dữ liệu các ic với nhau .

DATASHEET:

Thông số kĩ thuật

(input)
Chân 14 : đầu vào dữ liệu nối tiếp . Tại 1 thời điểm xung clock chỉ đưa vào được 1 bit
(output)
QA=>QH : trên các chân (15,1,2,3,4,5,6,7)
Xuất dữ liệu khi chân chân 13 tích cực ở mức thấp và có một xung tích cực ở sườn âm tại chân chốt 12
(output-enable)
Chân 13 : Chân cho phép tích cực ở mức thấp (0) .Khi ở mức cao, tất cả các đầu ra của 74595 trở về trạng thái cao trở, không có đầu ra nào được cho phép.
(SQH)
Chân 9: Chân dữ liệu nối tiếp . Nếu dùng nhiều 74595 mắc nối tiếp nhau thì chân này đưa vào đầu vào của con tiếp theo khi đã dịch đủ 8bit.
(Shift clock)
Chân 11: Chân vào xung clock . Khi có 1 xung clock tích cực ở sườn dương(từ 0 lên 1) thì 1bit được dịch vào ic.
(Latch clock)
Chân 12 : xung clock chốt dữ liệu . Khi có 1 xung clock tích cực ở sườn dương thì cho phép xuất dữ liệu trên các chân output . lưu ý có thể xuất dữ liệu bất kỳ lúc nào bạn muốn ,ví dụ đầu vào chân 14 dc 2 bit khi có xung clock ở chân 12 thì dữ liệu sẽ ra ở chân Qa và Qb (chú ý chiều dịch dữ liệu từ Qa=>Qh)
(Reset)
Chân 10: khi chân này ở mức thấp(mức 0) thì dữ liệu sẽ bị xóa trên chip)

Hình ảnh - Hướng dẫn sử dụng

Thông tin của cửa hàng chịu trách nhiệm

- Hộ kinh doanh Linh Kiện Cầu Giấy

- Thông tin Giấy phép kinh doanh: 01G8031629

Bảo hành

- Sản phẩm được kiểm tra khi quý khách yêu cầu.

1. Linh kiện IC, Chip bán dẫn, Linh kiện bán dẫn và Linh kiện điện tử nhỏ. Shop không bảo hành và đổi trả với bất cứ trường hợp nào.

2. Yêu cầu người mua cần phải có kiến thức về Kĩ thuật điện tử.

3. Nếu cần yêu cầu Kĩ thuật khách hàng liên hệ với shop trước khi mua

4. Quý khách lưu ý và cân nhắc trước khi mua.

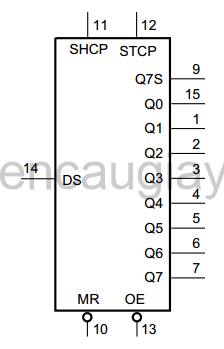

• Sơ đồ chân của nó như sau:

• Giải thích ý nghĩa hoạt động của một số chân quan trọng:

Datasheet
