IC 74HC02 – IC Cổng NOR 4 Cổng (2 Input)

Mô tả sản phẩm

IC 74HC02 là IC logic họ 74HC gồm 4 cổng NOR 2 ngõ vào (Quad 2-Input NOR Gate). Dòng 74HC chạy tốt ở 3.3V và 5V, tốc độ nhanh, rất phổ biến trong mạch số, Arduino/ESP32/STM32, mạch điều khiển liên động, mạch chốt RS latch và kit học tập cổng logic. 74HC02 thường có dạng chân cắm DIP-14 và chân dán SOP-14/TSSOP-14

74HC02 tích hợp 4 cổng NOR độc lập. Cổng NOR cho ra mức “1” chỉ khi cả hai đầu vào đều “0”; nếu bất kỳ đầu vào nào là “1” thì đầu ra sẽ “0”. NOR là cổng logic cơ bản có thể ghép thành nhiều hàm logic khác nhau. Đặc biệt, ghép 2 cổng NOR rất hay để tạo mạch chốt RS (RS latch) giúp nhớ trạng thái, chống dội nút nhấn và tạo điều kiện điều khiển.

Ứng dụng

Mạch logic số cơ bản: NOR, NOT, OR (ghép cổng)
Mạch chốt RS latch (nhớ trạng thái), chống dội nút nhấn
Mạch liên động điều khiển: khóa/mở theo điều kiện, tạo tín hiệu cho phép
Tạo xung/dao động RC đơn giản (tùy cấu hình)
Học tập cổng logic, thực hành bảng chân trị

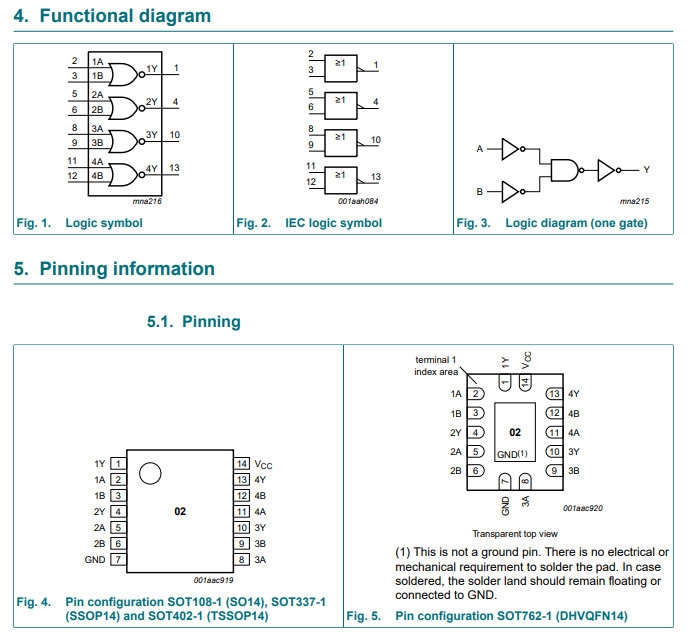

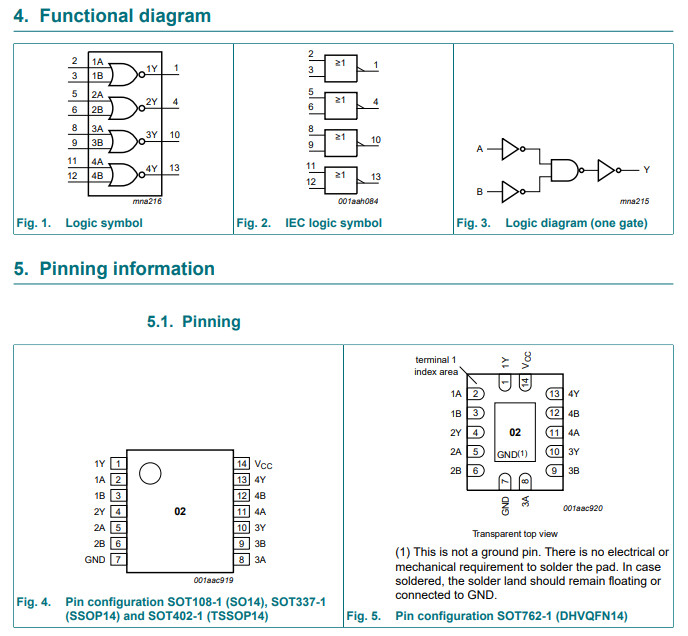

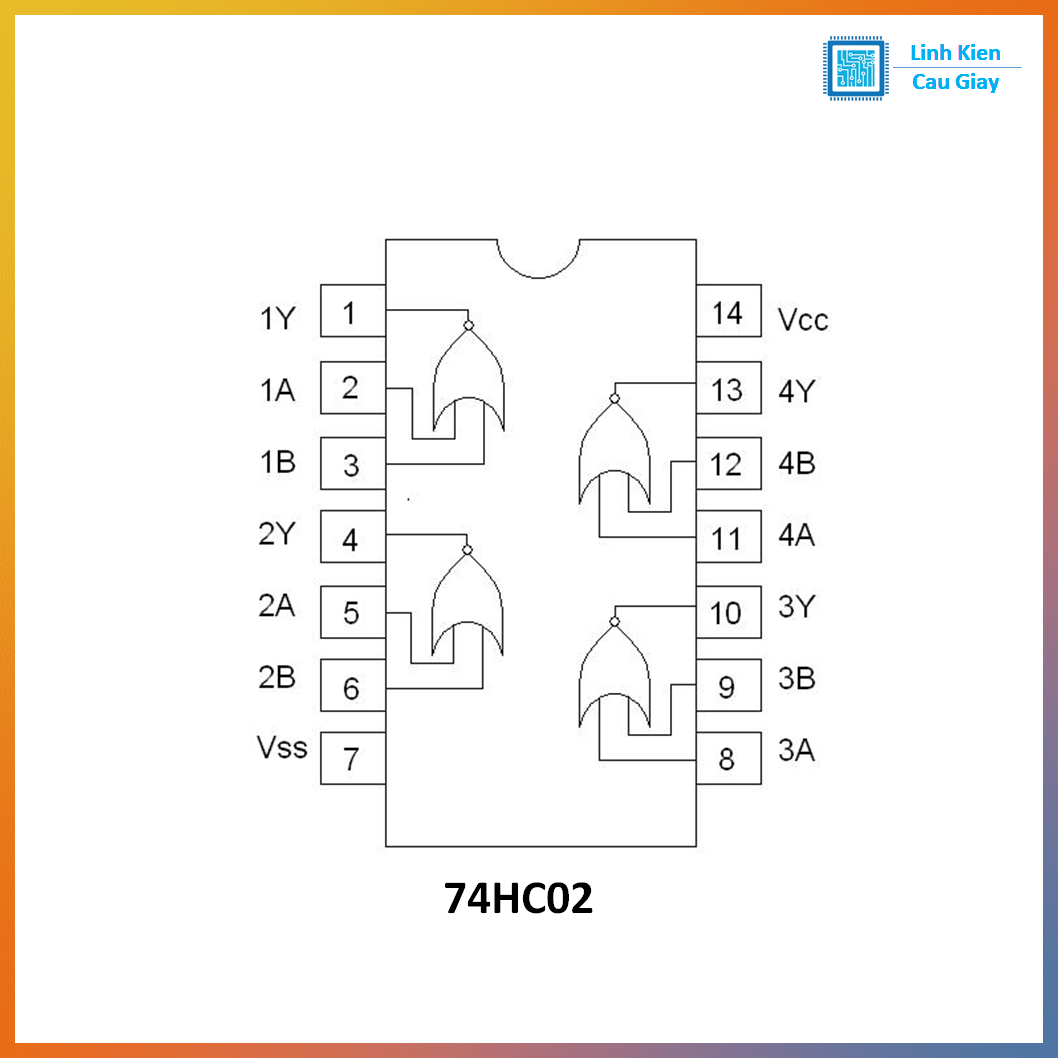

Sơ đồ chân

IC dạng 14 chân gồm 4 cổng NOR + nguồn:
VCC: nguồn dương (3.3V hoặc 5V)
GND: mass
Mỗi cổng có 2 chân IN và 1 chân OUT (4 cổng độc lập)

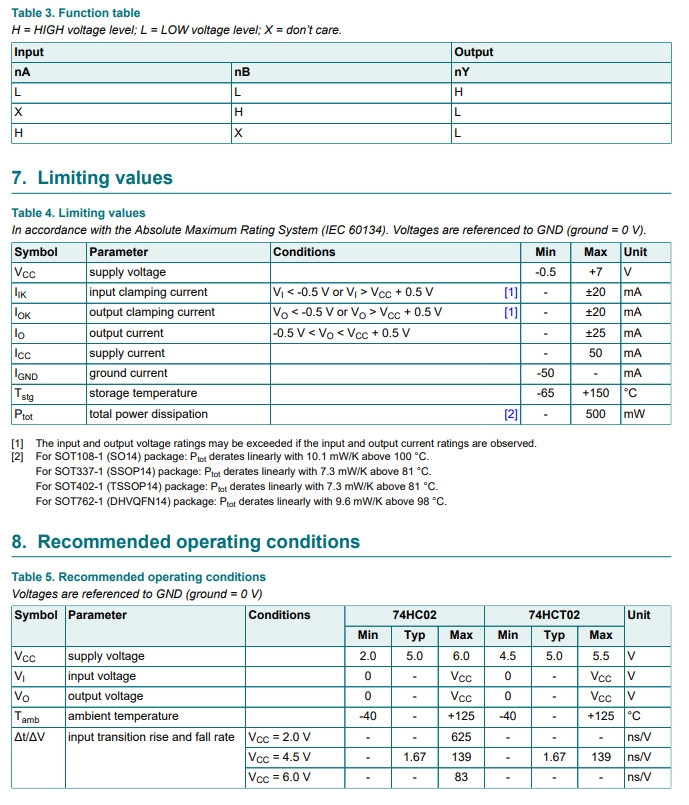

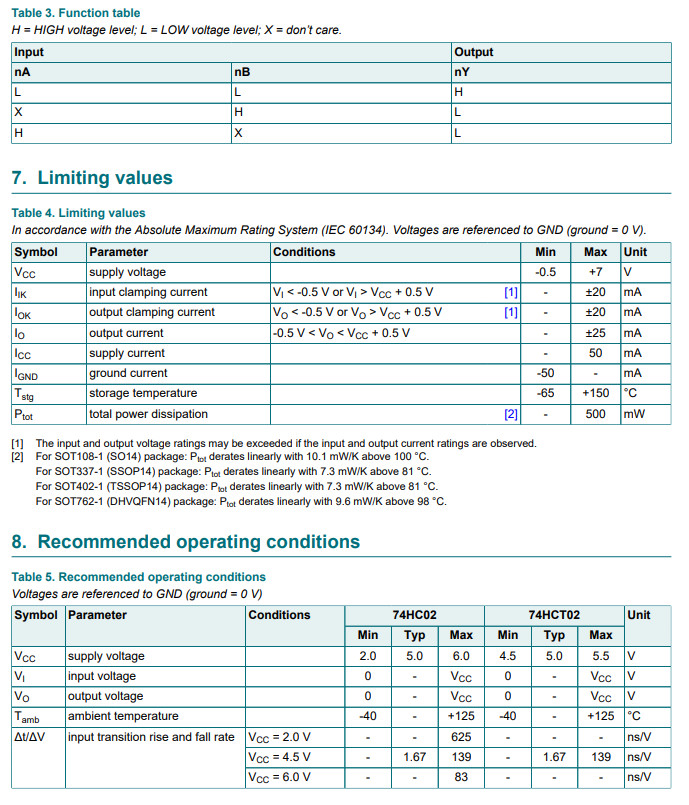

Thông số kĩ thuật

Loại: Quad 2-input NOR gate
Điện áp hoạt động: 2V–6V (phổ biến 3.3V/5V)
Số cổng: 4 cổng NOR
Tốc độ: nhanh (họ 74HC)

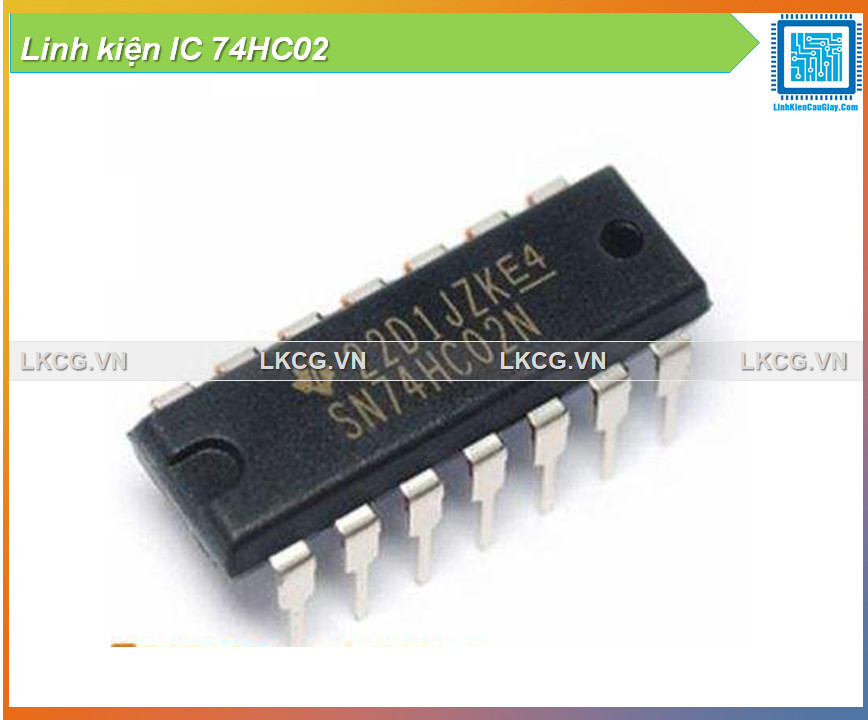

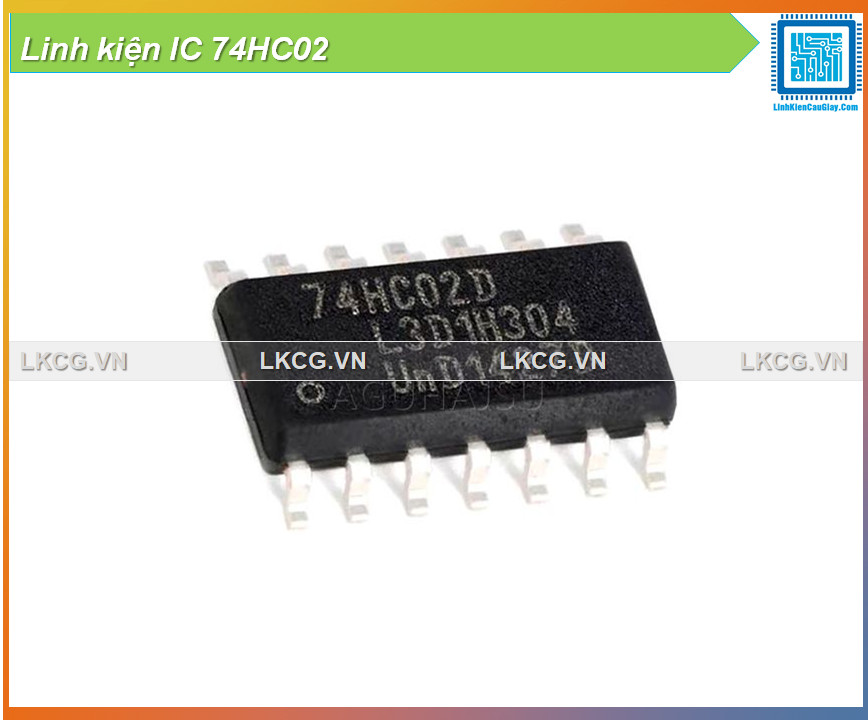

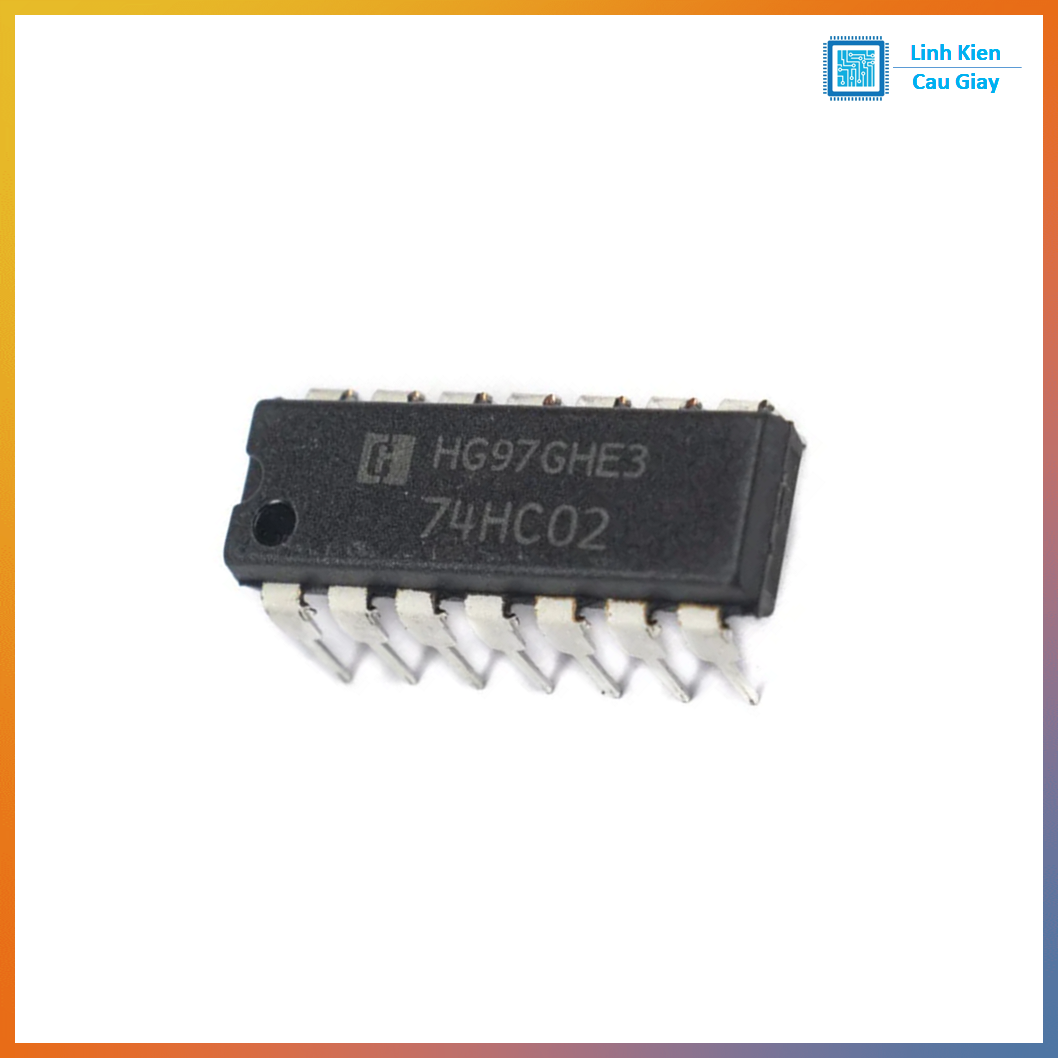

Đóng gói: DIP-14 (chân cắm), SOP-14

Hướng dẫn sử dụng

Bước 1: Cấp nguồn
VCC → 3.3V hoặc 5V
GND → mass
Nên gắn tụ 100nF sát VCC–GND để chống nhiễu

Bước 2: Dùng 1 cổng NOR
Đưa 2 tín hiệu vào IN1, IN2 → lấy OUT

Bảng logic NOR
0 0 → 1
0 1 → 0
1 0 → 0
1 1 → 0

Mẹo dùng nhanh
Làm cổng NOT: nối IN1 = IN2 = tín hiệu vào → OUT bị đảo
Không để đầu vào treo: nếu tín hiệu hở, kéo lên/kéo xuống bằng điện trở

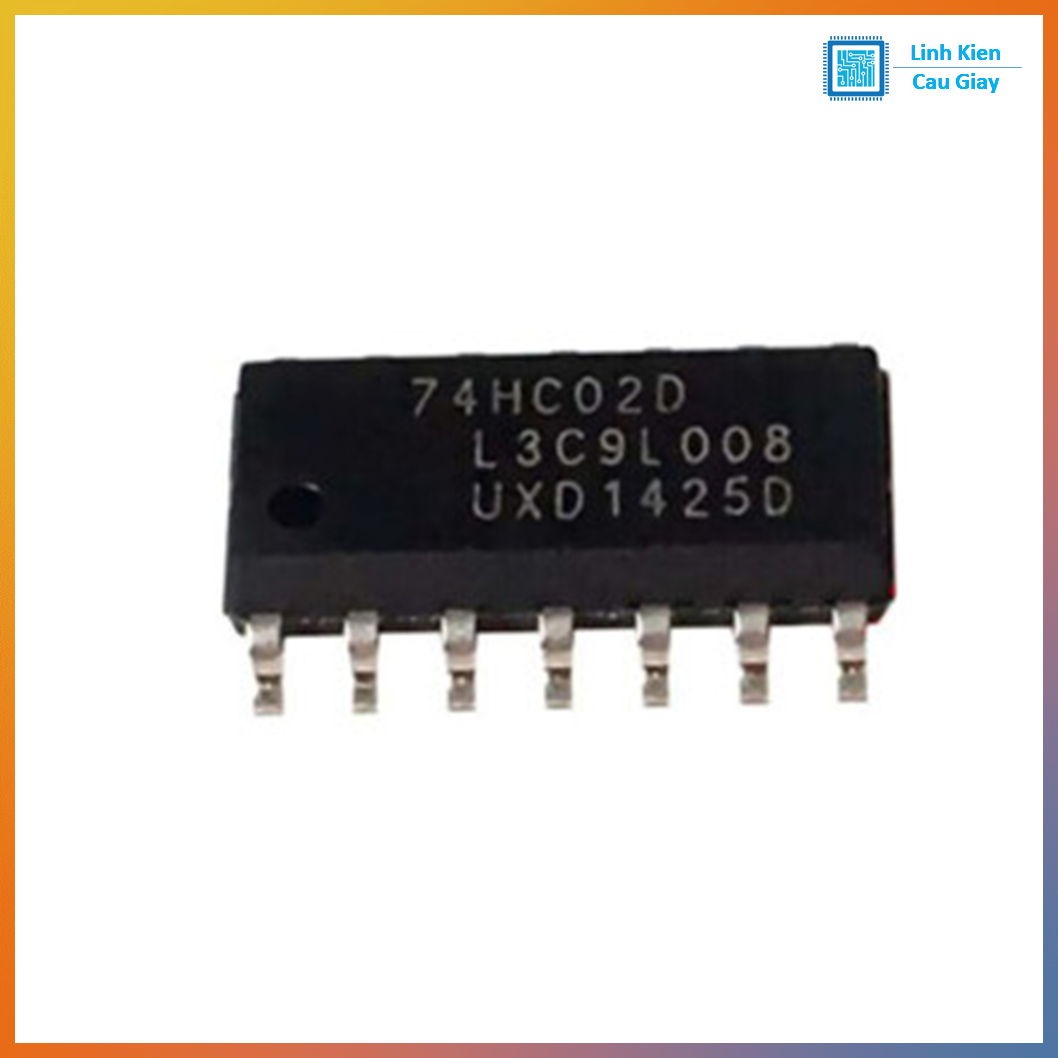

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
