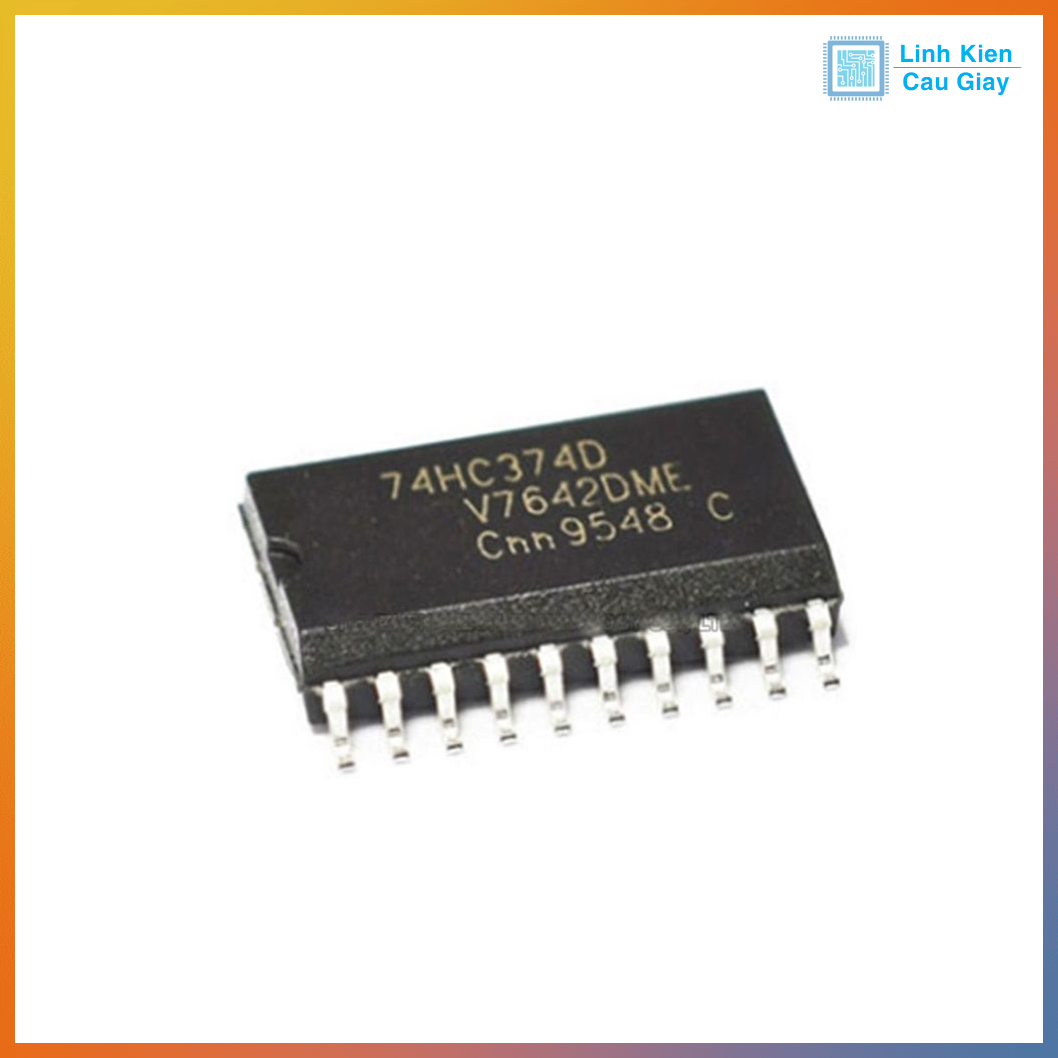

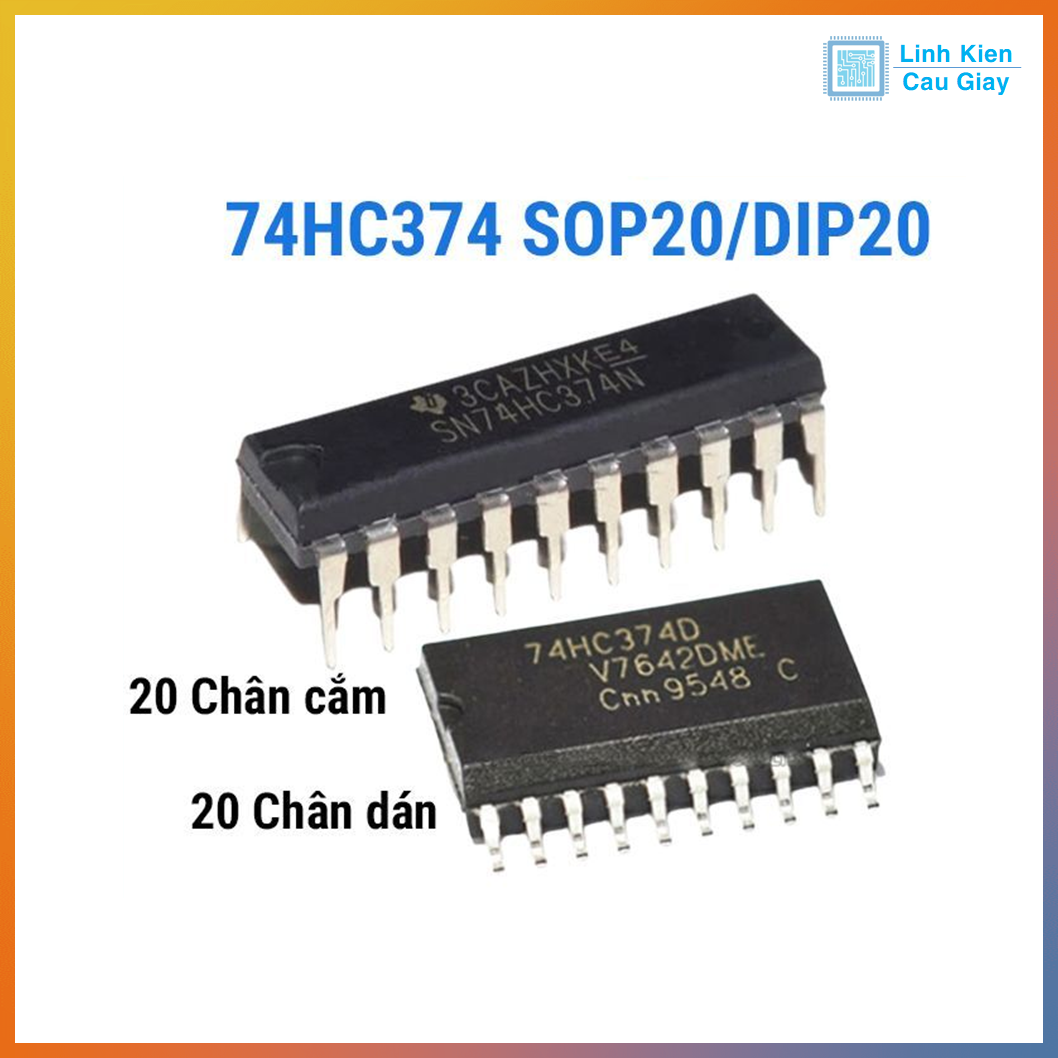

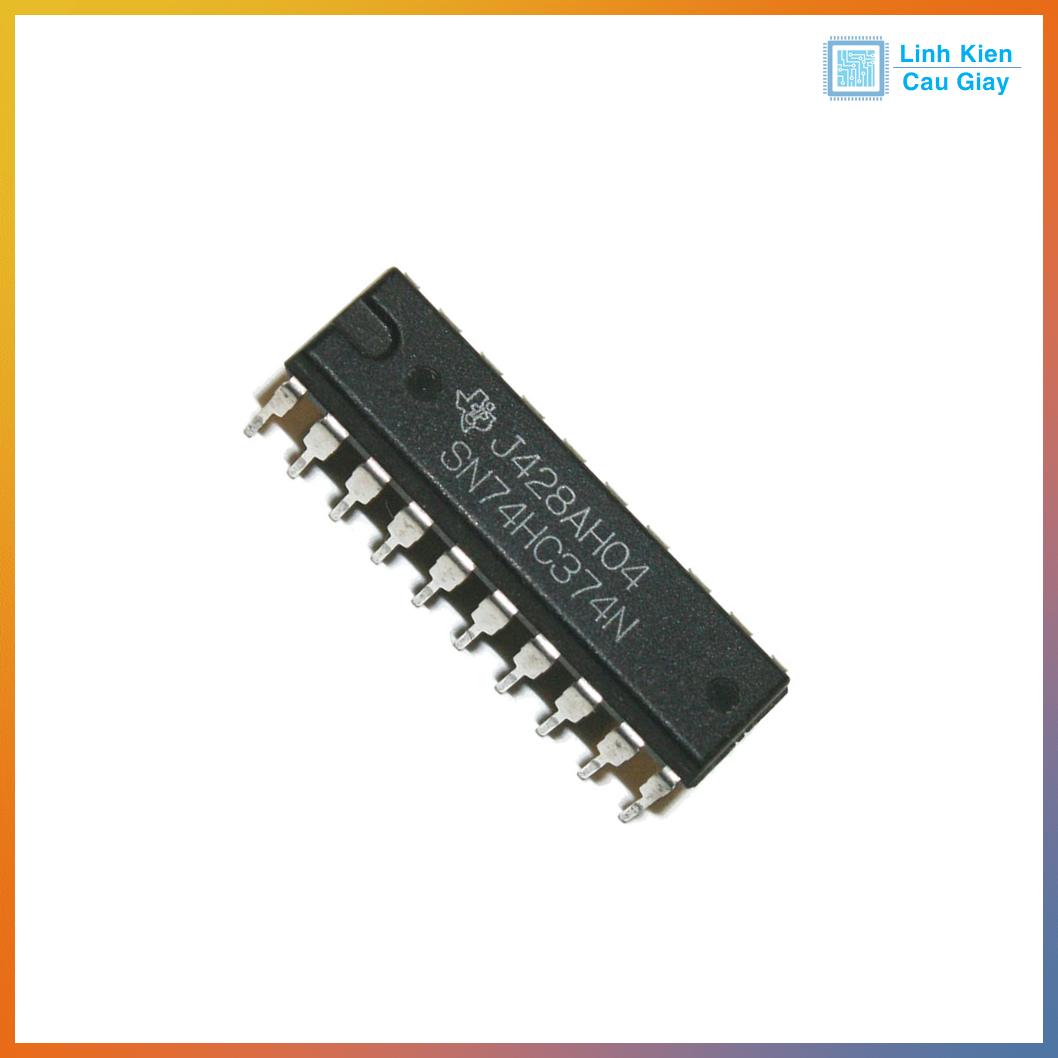

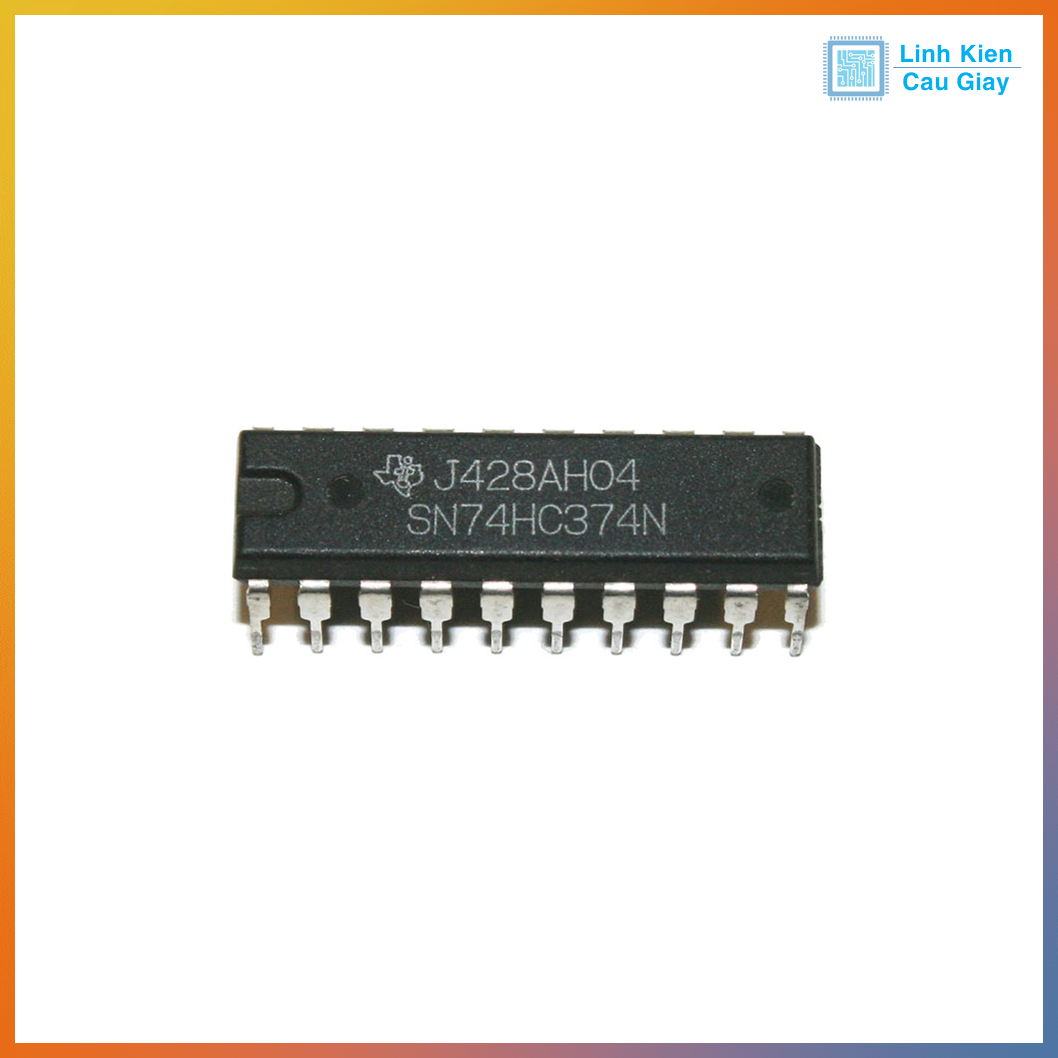

Linh kiện điện tử IC 74HC374 DIP-20 và SOP20
(Mã SP:CG001155)
Thương hiệu: Chưa cập nhật
Linh kiện IC 74HC374
Mô tả sản phẩm
74HC374 là IC thanh ghi chốt (Latch Register) 8 bit, lưu trữ dữ liệu song song với khả năng giữ ổn định tín hiệu đầu ra ngay cả khi dữ liệu vào thay đổi. Thuộc họ CMOS tốc độ cao (HC series), 74HC374 được ứng dụng rộng rãi trong các hệ thống điều khiển LED, giao tiếp dữ liệu song song, lưu tạm dữ liệu hoặc các mạch mở rộng cổng ra.
IC có thể dễ dàng kết nối với vi điều khiển như Arduino, STM32, ESP32,..., đóng vai trò quan trọng trong mạch số, điều khiển công nghiệp hoặc dự án tự động hóa.
Ứng dụng
-
Lưu trữ và giữ ổn định dữ liệu song song
-
Mở rộng số chân điều khiển ngõ ra cho vi điều khiển
-
Điều khiển LED ma trận, LED 7 đoạn, hệ thống hiển thị
-
Lưu dữ liệu tạm trong mạch truyền thông
-
Hệ thống máy móc cần giữ trạng thái đầu ra ổn định
-
Ứng dụng trong mạch robot, tự động hóa, IoT, điều khiển công nghiệp
Sơ đồ chân
Chân | Ký hiệu | Mô tả chức năng |
---|---|---|
1 | 1Q | Ngõ ra bit 1 |
2 | 2Q | Ngõ ra bit 2 |
3 | 3Q | Ngõ ra bit 3 |
4 | 4Q | Ngõ ra bit 4 |
5 | 5Q | Ngõ ra bit 5 |
6 | 6Q | Ngõ ra bit 6 |
7 | 7Q | Ngõ ra bit 7 |
8 | 8Q | Ngõ ra bit 8 |
9 | GND | Nối đất |
10 | LE | Chân chốt dữ liệu (Latch Enable) |
11 | OE | Cho phép ngõ ra (Active LOW) |
12 | D8 | Ngõ vào dữ liệu bit 8 |
13 | D7 | Ngõ vào dữ liệu bit 7 |
14 | D6 | Ngõ vào dữ liệu bit 6 |
15 | D5 | Ngõ vào dữ liệu bit 5 |
16 | D4 | Ngõ vào dữ liệu bit 4 |
17 | D3 | Ngõ vào dữ liệu bit 3 |
18 | D2 | Ngõ vào dữ liệu bit 2 |
19 | D1 | Ngõ vào dữ liệu bit 1 |
20 | VCC | Nguồn cấp (2V – 6V) |
Thông số kĩ thuật
Thông số | Giá trị |
---|---|
Mã sản phẩm | 74HC374 |
Loại IC | Thanh ghi chốt 8 bit song song |
Công nghệ | CMOS tốc độ cao |
Điện áp hoạt động | 2V ~ 6V |
Dòng tiêu thụ thấp | < 20µA ở trạng thái nghỉ |
Tốc độ hoạt động | Lên đến 100MHz |
Đóng gói | DIP-20 hoặc SOP-20 tùy phiên bản |
Tương thích | Arduino, STM32, ESP32, mạch logic số |
Hình ảnh - Hướng dẫn sử dụng
-
Cấp nguồn 2V – 6V vào VCC, nối GND.
-
Cấp dữ liệu vào các chân D1 → D8.
-
Khi LE (Latch Enable) ở mức cao → dữ liệu được ghi vào bộ chốt.
-
Khi LE về mức thấp → dữ liệu ngõ ra Q1 → Q8 được giữ ổn định, không bị ảnh hưởng bởi thay đổi ở ngõ vào.
-
Ngõ ra chỉ hoạt động khi OE (Output Enable) ở mức thấp.
-
Ứng dụng để giữ tín hiệu điều khiển LED, relay, motor hoặc các thiết bị ngoại vi.
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
