IC 74HC245 – IC đệm bus 8 kênh 2 chiều (Transceiver) DIP20 / SOP20

Mô tả sản phẩm

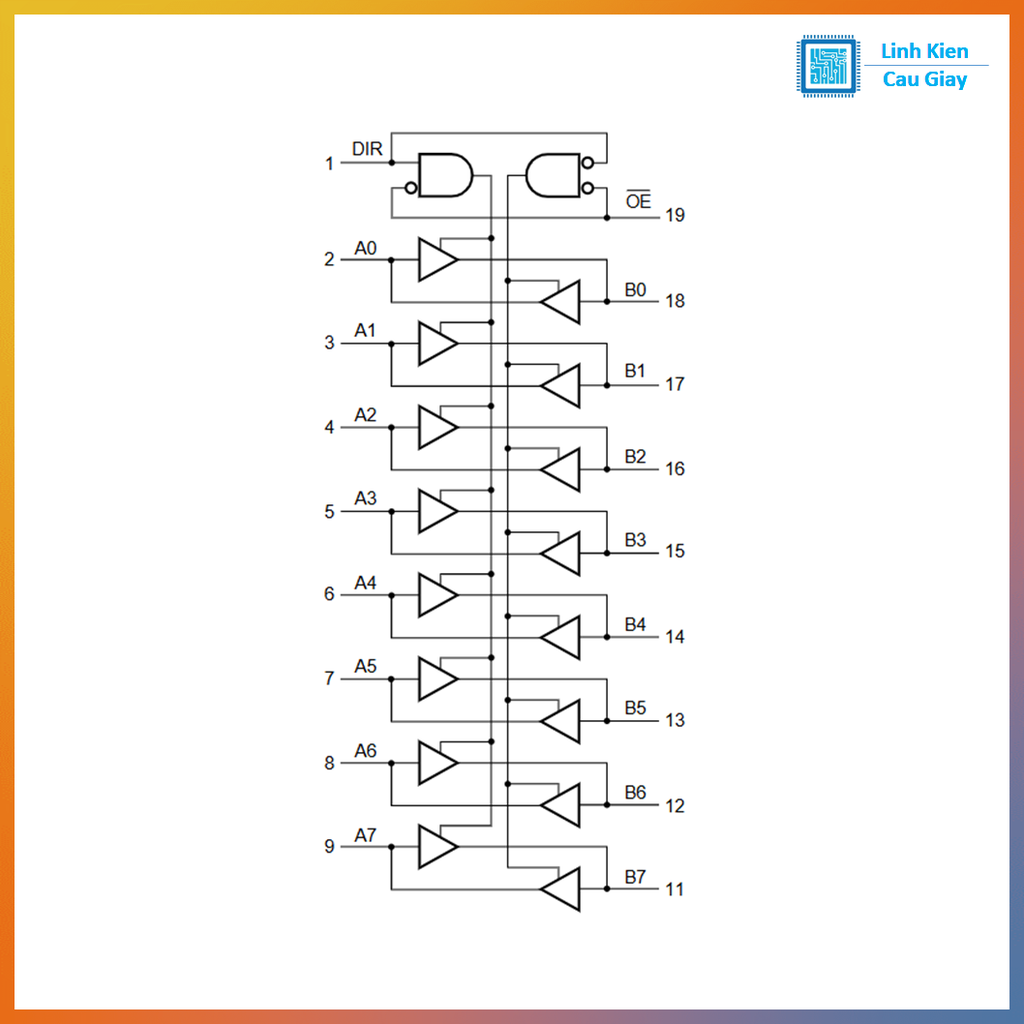

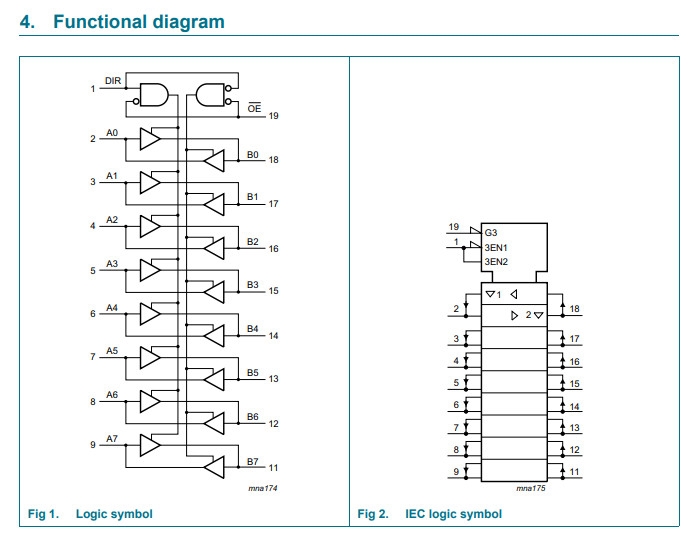

IC 74HC245 là IC đệm bus 8 kênh hai chiều (Octal Bus Transceiver) có ngõ ra 3 trạng thái (Tri-State). IC dùng để truyền dữ liệu 8 bit giữa hai bus A và B, có thể chọn chiều truyền bằng chân DIR, và bật/tắt ngõ ra bằng chân /OE để tránh xung đột đường bus. 74HC245 rất phổ biến trong mạch số, mở rộng I/O, giao tiếp giữa các khối logic, hoặc cần đệm tín hiệu cho đường dữ liệu nhiều tải.

Phân loại

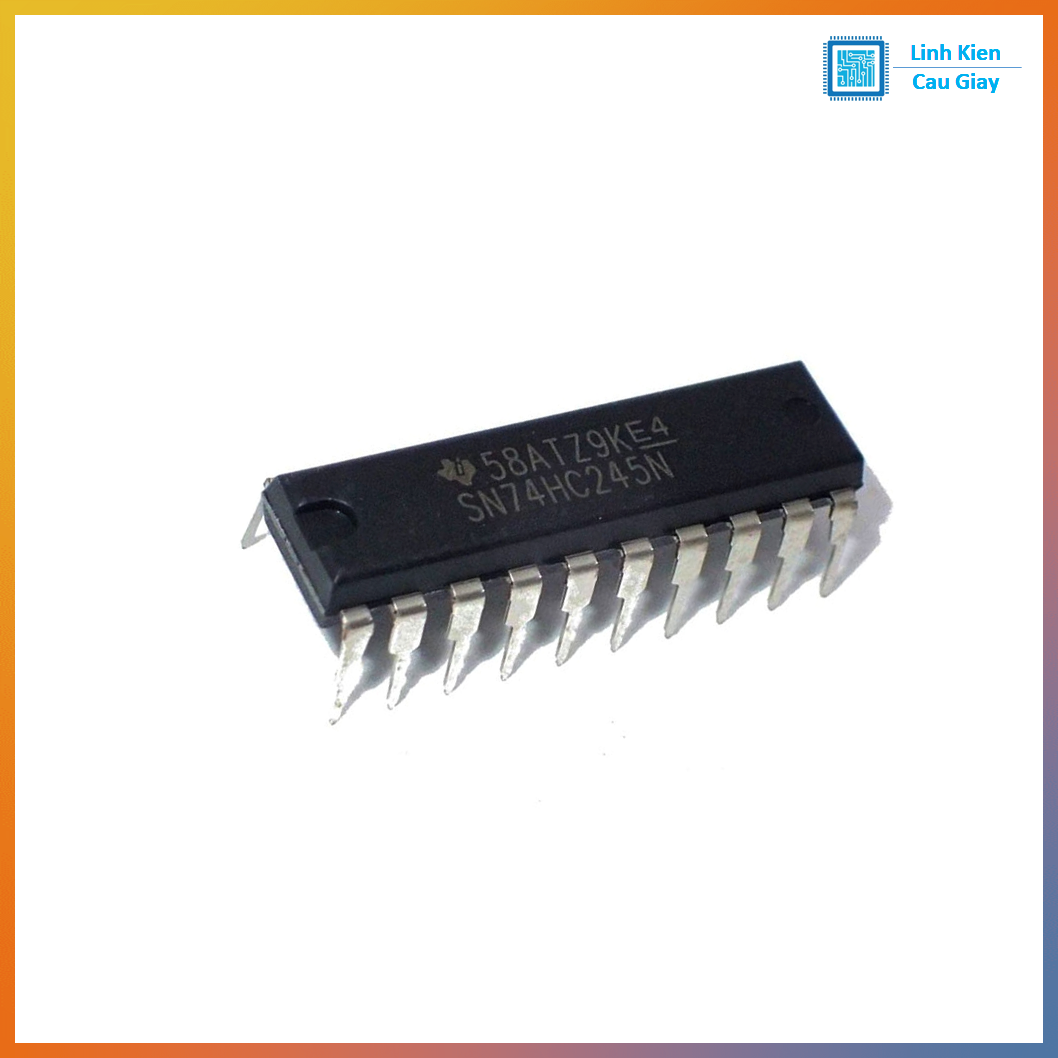

Chân cắm DIP20: dễ cắm test, dễ hàn

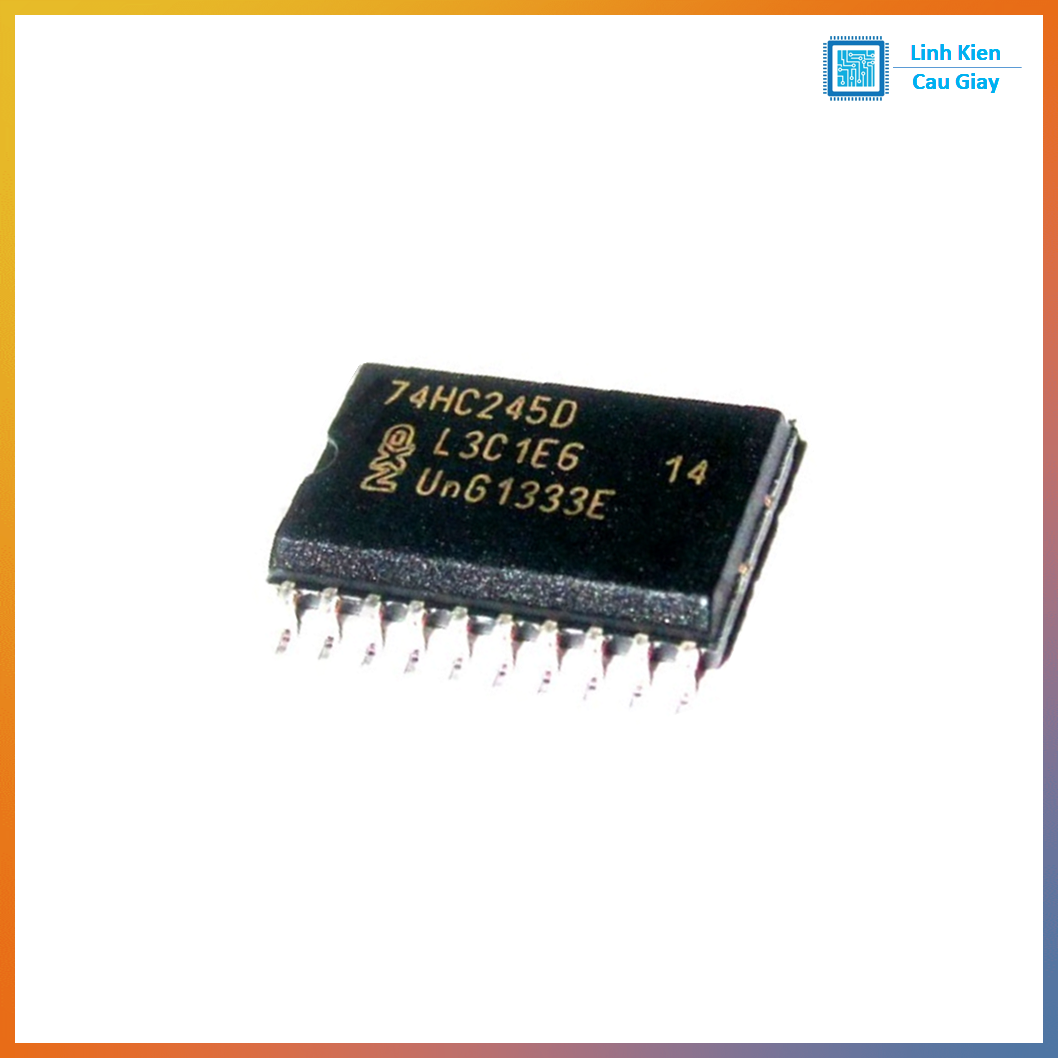

Chân dán SOP20: gọn, phù hợp PCB SMD

Ứng dụng

Đệm/tăng khả năng kéo tải cho bus dữ liệu 8 bit (MCU ↔ ngoại vi)
Ghép nối hai hệ thống logic, giảm nhiễu và bảo vệ chân vi điều khiển
Chia sẻ bus, tránh tranh chấp dữ liệu nhờ Tri-State (/OE)
Dùng trong mạch điều khiển LCD, SRAM, module giao tiếp, mạch số học tập
Chuyển hướng dữ liệu A↔B linh hoạt bằng DIR

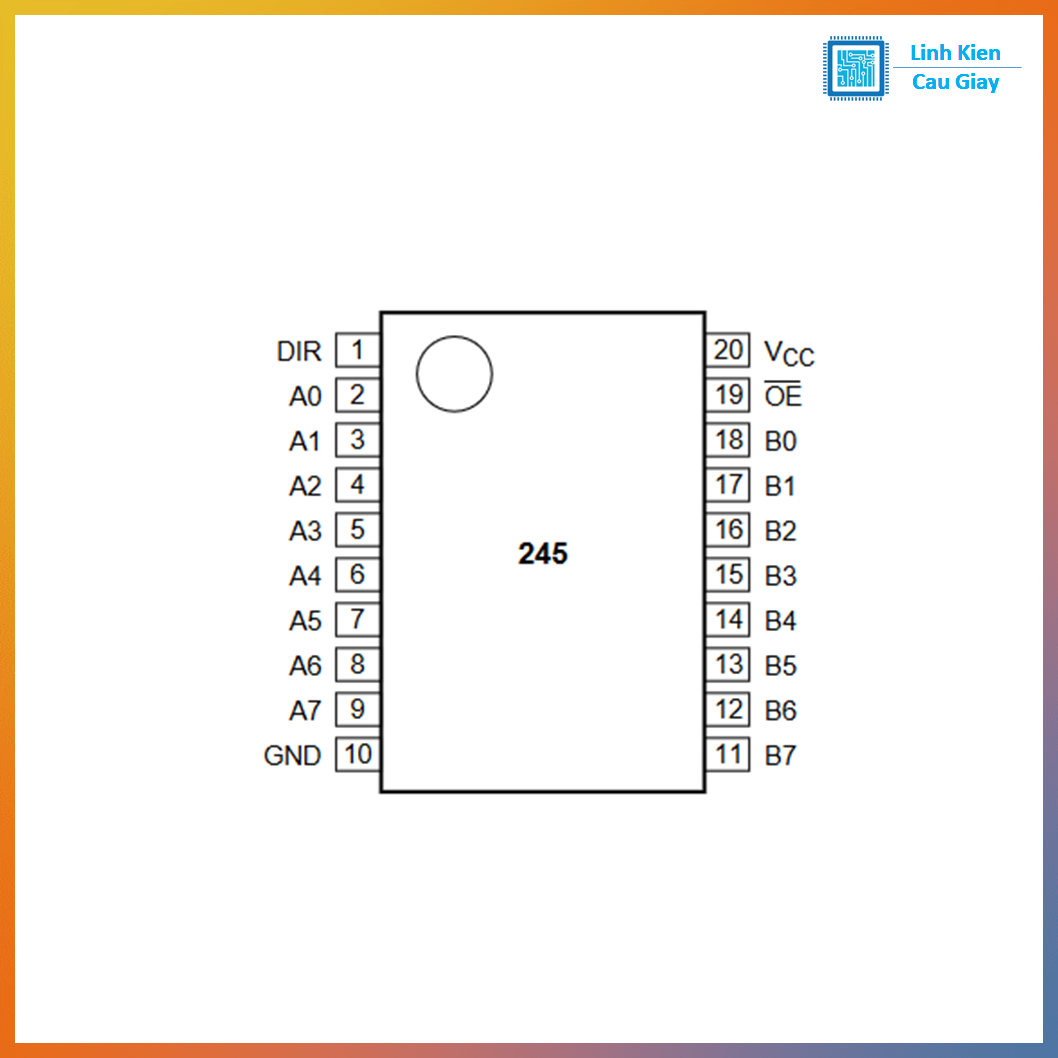

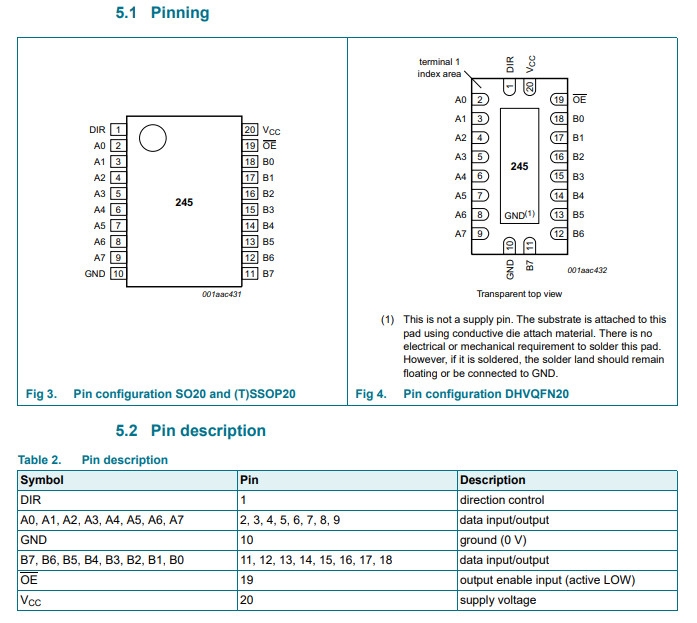

Sơ đồ chân

Nhìn từ mặt trên IC, rãnh khuyết ở phía trên:

1: DIR (chọn chiều truyền)
2: A1
3: A2
4: A3
5: A4
6: A5
7: A6
8: A7
9: A8
10: GND

11: B8
12: B7
13: B6
14: B5
15: B4
16: B3
17: B2
18: B1
19: /OE (Output Enable, thường active LOW)
20: VCC

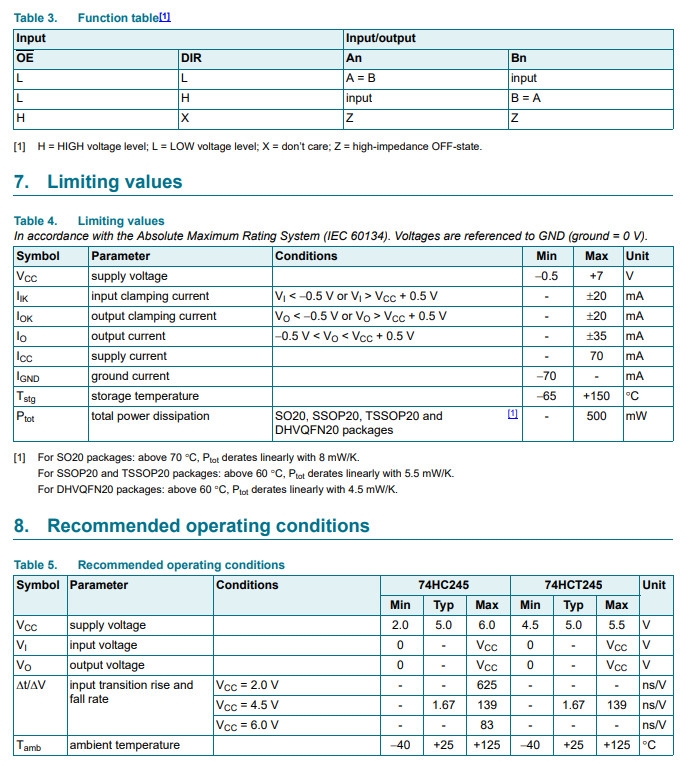

Quy ước hoạt động (thường dùng)
/OE = 0 → IC hoạt động, cho phép truyền
/OE = 1 → High-Z (ngắt bus, chống xung đột)
DIR chọn chiều: tùy hãng datasheet, thường DIR=1 truyền A→B, DIR=0 truyền B→A

Thông số kĩ thuật

Chức năng: Octal bidirectional bus transceiver, tri-state
Số kênh: 8 bit (A1..A8 ↔ B1..B8)
Điện áp hoạt động (VCC): 2V đến 6V (phổ biến 3.3V / 5V)
Chuẩn logic: CMOS 74HC (ngưỡng phụ thuộc VCC)
Tốc độ: nhanh, dùng tốt cho bus/mạch số
Đóng gói: DIP-20 (chân cắm) / SOP-20 (chân dán)

Hướng dẫn sử dụng

• Cấp nguồn + chống nhiễu
  VCC (20) → 3.3V hoặc 5V
  GND (10) → GND
  Gắn tụ 0.1µF (104) sát VCC–GND

• Kết nối bus
  Bus A nối vào A1..A8
  Bus B nối vào B1..B8

• Chọn chế độ hoạt động
  Kéo /OE (19) xuống 0 để cho phép truyền
  Đặt DIR (1) để chọn chiều truyền A↔B

• Tránh xung đột bus
  Chỉ enable (/OE=0) khi chắc chắn bus phía nhận không có nguồn khác đang “đẩy” dữ liệu ngược lại

• Không để chân điều khiển bị trôi
  DIR và /OE nên có kéo lên/kéo xuống (10k) nếu cần trạng thái mặc định ổn định
