Linh kiện điện tử 74HC193 DIP-16

(Mã SP:CG001156)

Thương hiệu: Chưa cập nhật |

Đánh giá

Giá

14.000₫

Mô tả :

Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

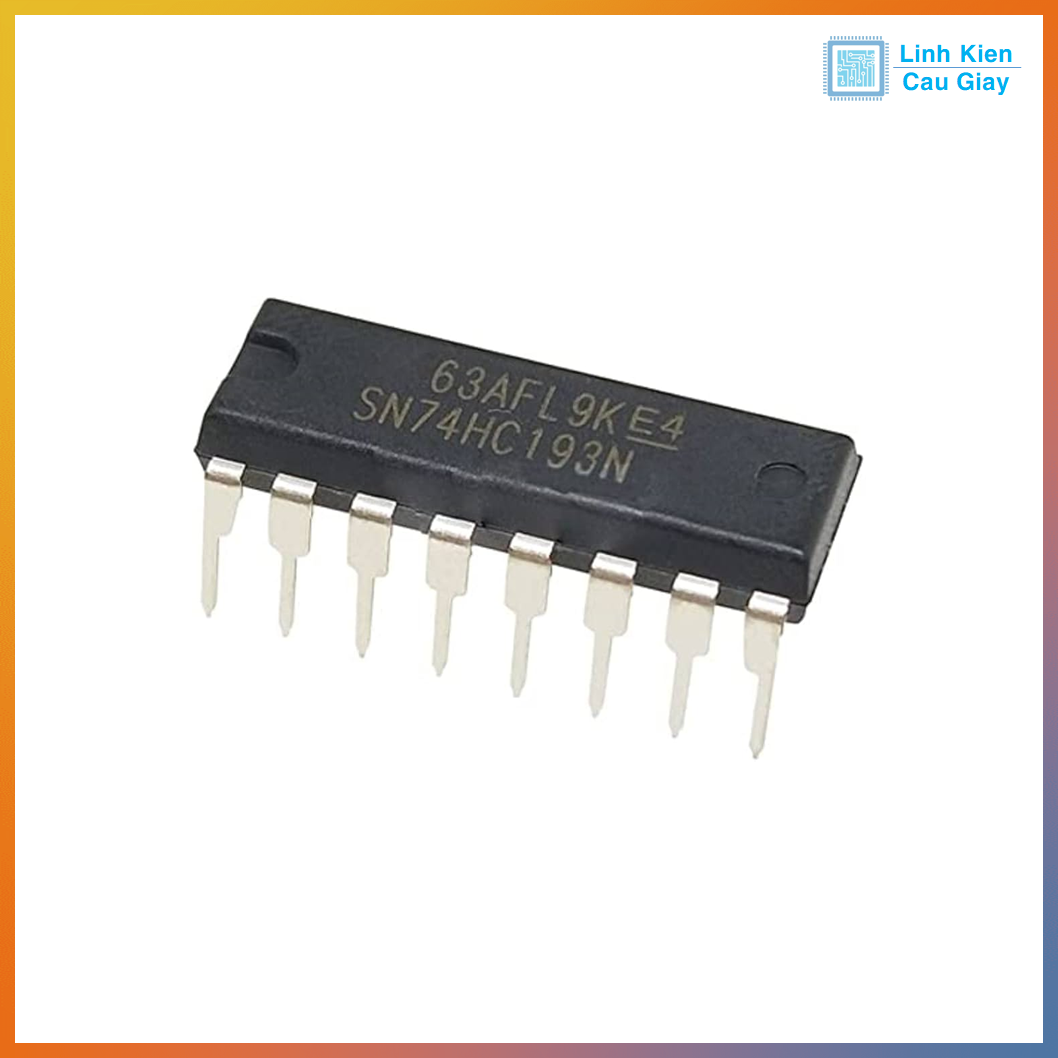

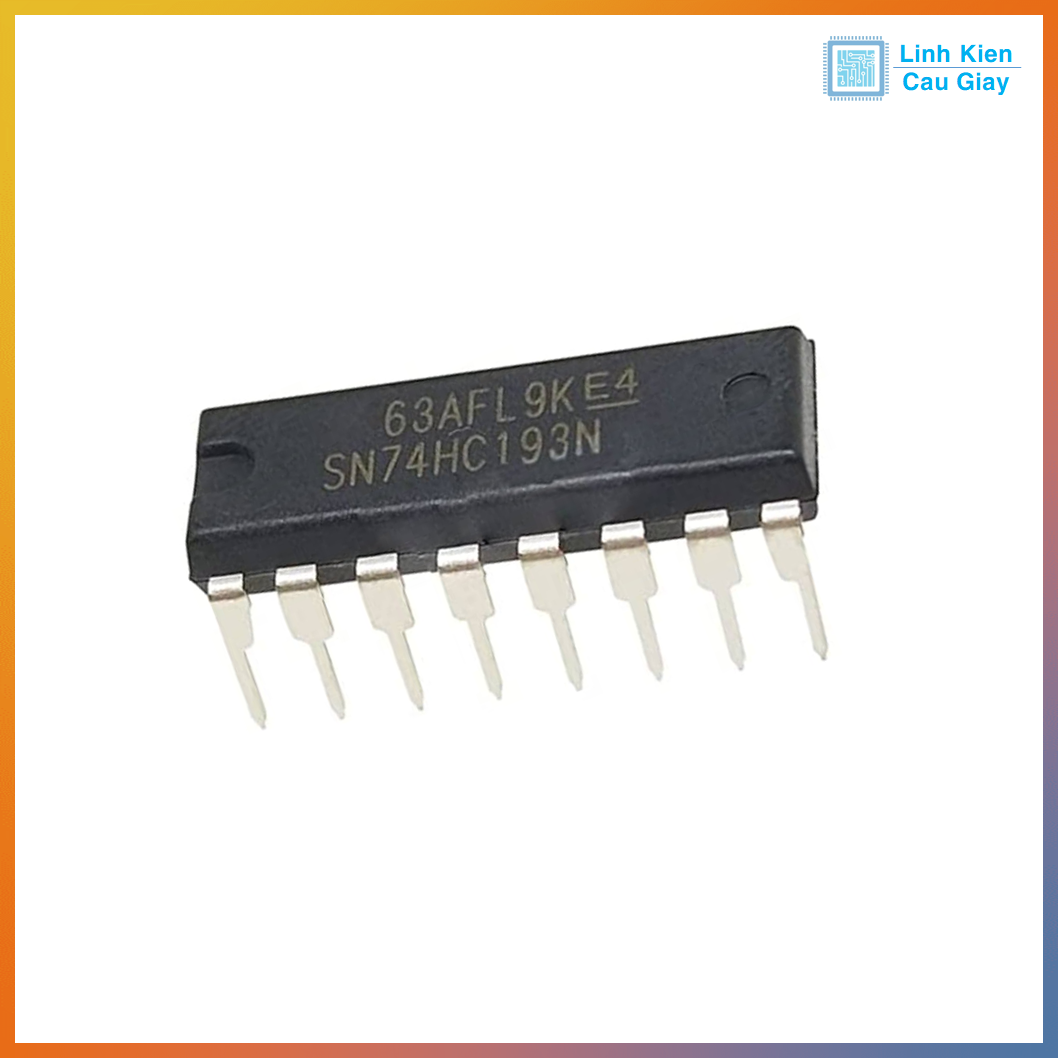

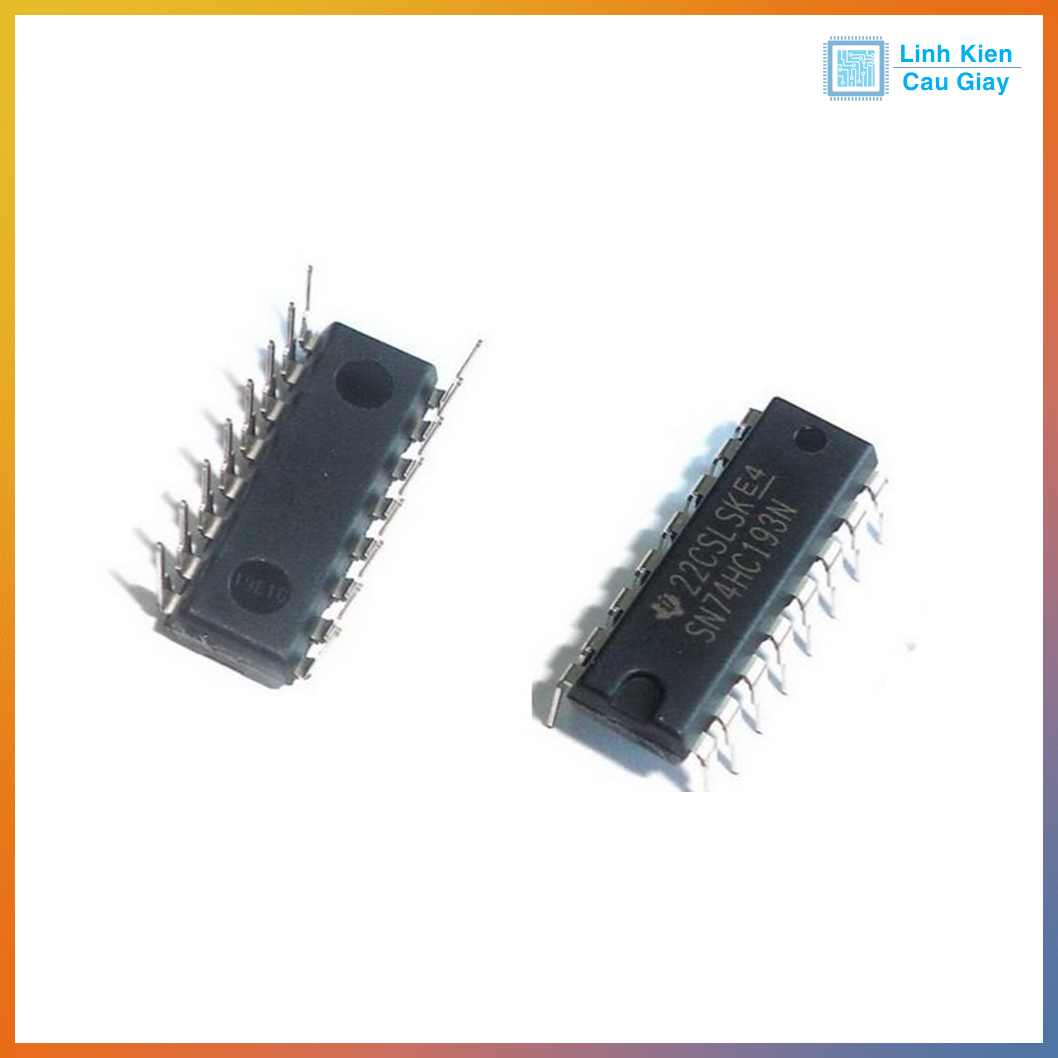

Linh kiện điện tử 74HC193 DIP-16

74HC193 là IC bộ đếm nhị phân 4 bit tăng/giảm với đầu vào riêng biệt cho tín hiệu đếm tiến (Up Clock) và đếm lùi (Down Clock). Thuộc họ CMOS tốc độ cao, IC này hỗ trợ các ứng dụng yêu cầu đếm số nhị phân linh hoạt, đếm xuôi hoặc đếm ngược trong các mạch số, hệ thống đo lường hoặc điều khiển tự động.

IC đóng gói chuẩn DIP-16, dễ dàng sử dụng trên breadboard hoặc PCB mạch in, phù hợp cho các dự án điện tử, học tập và sản phẩm thương mại.

Ứng dụng

Bộ đếm số nhị phân trong mạch số
Hệ thống đo sự kiện, đếm sản phẩm, đếm xung
Điều khiển LED hiển thị số tăng giảm
Ứng dụng đếm ngược hoặc đếm tiến tự động
Mạch đồng hồ số, robot, các thiết bị điều khiển công nghiệp
Dự án học tập kỹ thuật số hoặc nghiên cứu mạch logic

Sơ đồ chân

Chân	Ký hiệu	Mô tả chức năng
1	B	Ngõ vào dữ liệu song song bit B
2	C	Ngõ vào dữ liệu song song bit C
3	Down	Xung đếm giảm (Clock Down)
4	Up	Xung đếm tăng (Clock Up)
5	D	Ngõ vào dữ liệu song song bit D
6	Load	Cho phép nạp dữ liệu song song
7	QD	Ngõ ra bit D (MSB)
8	GND	Nối đất
9	QA	Ngõ ra bit A (LSB)
10	QB	Ngõ ra bit B
11	QC	Ngõ ra bit C
12	Borrow	Tín hiệu báo đếm giảm kết thúc
13	Carry	Tín hiệu báo đếm tăng kết thúc
14	A	Ngõ vào dữ liệu song song bit A
15	CLR	Xóa bộ đếm (Clear, active LOW)
16	VCC	Cấp nguồn (2V – 6V)

Thông số kĩ thuật

Thông số	Giá trị
Mã sản phẩm	74HC193 DIP-16
Loại IC	Bộ đếm nhị phân 4 bit tăng/giảm
Công nghệ	CMOS tốc độ cao
Điện áp hoạt động	2V ~ 6V
Dòng tiêu thụ thấp	< 20µA ở trạng thái nghỉ
Tốc độ hoạt động	Đáp ứng tần số lên tới vài MHz
Kiểu đóng gói	DIP-16 dễ cắm, hàn PCB
Báo tín hiệu kết thúc	Carry (đếm tiến), Borrow (đếm giảm)
Tương thích	Arduino, STM32, các mạch logic số khác

Hình ảnh - Hướng dẫn sử dụng

Cấp nguồn 2V – 6V cho VCC, nối GND.
Cấp xung vào chân Up để đếm tăng, xung vào Down để đếm giảm.
Có thể nạp dữ liệu song song vào bộ đếm thông qua các chân A, B, C, D kết hợp với tín hiệu Load.
Ngõ ra QA → QD thể hiện giá trị nhị phân hiện tại của bộ đếm.
Sử dụng tín hiệu Carry và Borrow để biết khi đếm kết thúc hoặc tiếp tục ghép nối nhiều IC.
Chân CLR dùng để đưa bộ đếm về giá trị 0.
