IC 74HC08 – IC cổng AND 2 ngõ vào (4 cổng) DIP14 / SOP14

Mô tả sản phẩm

IC 74HC08 là IC logic họ 74HC gồm 4 cổng AND độc lập, mỗi cổng có 2 ngõ vào và 1 ngõ ra. Khi cả hai ngõ vào ở mức HIGH (1) thì ngõ ra mới lên HIGH, còn lại ngõ ra LOW (0). IC phù hợp cho mạch số, mạch điều khiển, ghép điều kiện tín hiệu, khóa/mở tín hiệu theo logic, dùng tốt với Arduino/ESP32 (thông qua mức điện áp phù hợp) và các hệ thống logic CMOS.

Phân loại

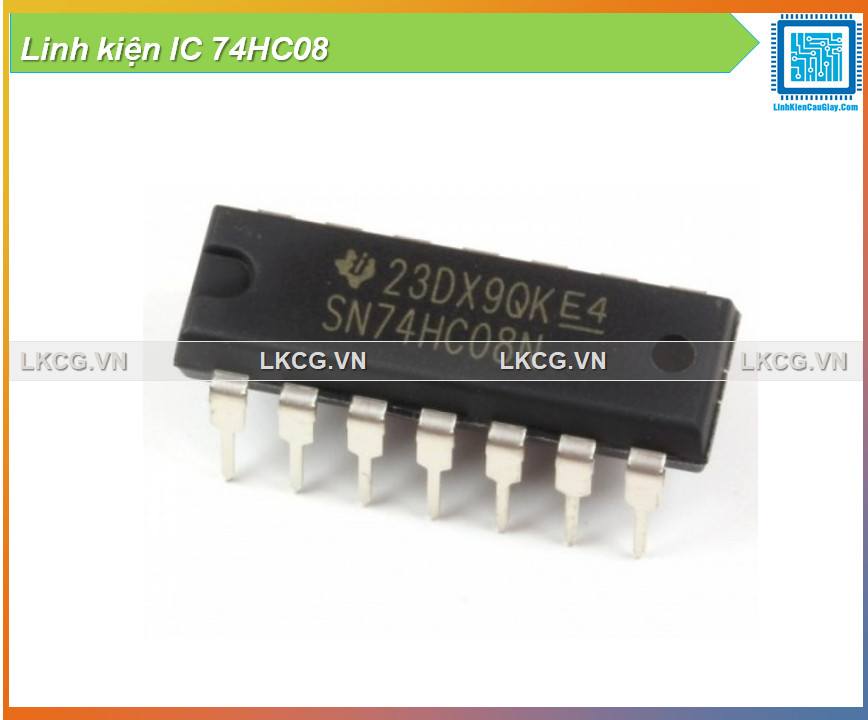

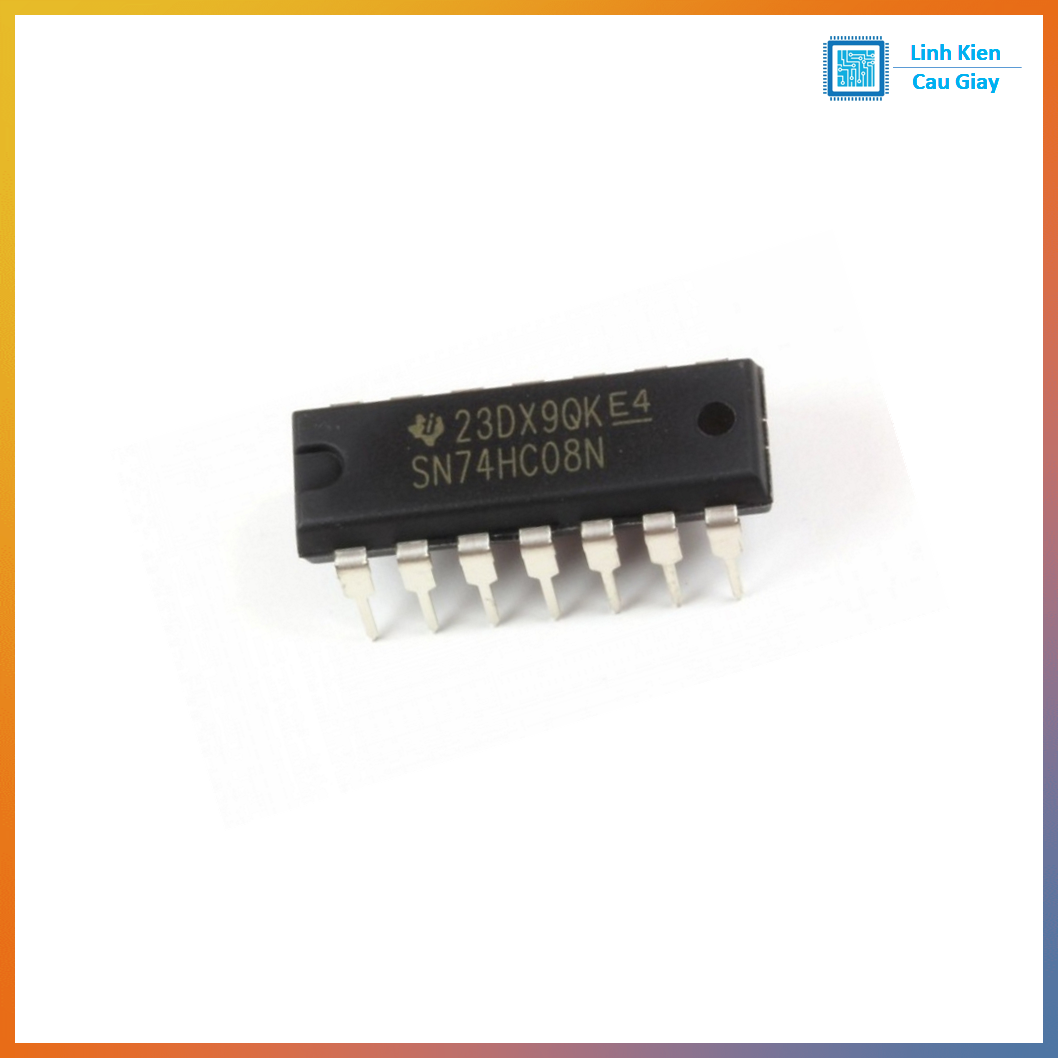

Chân cắm DIP14 (cắm breadboard, dễ hàn)

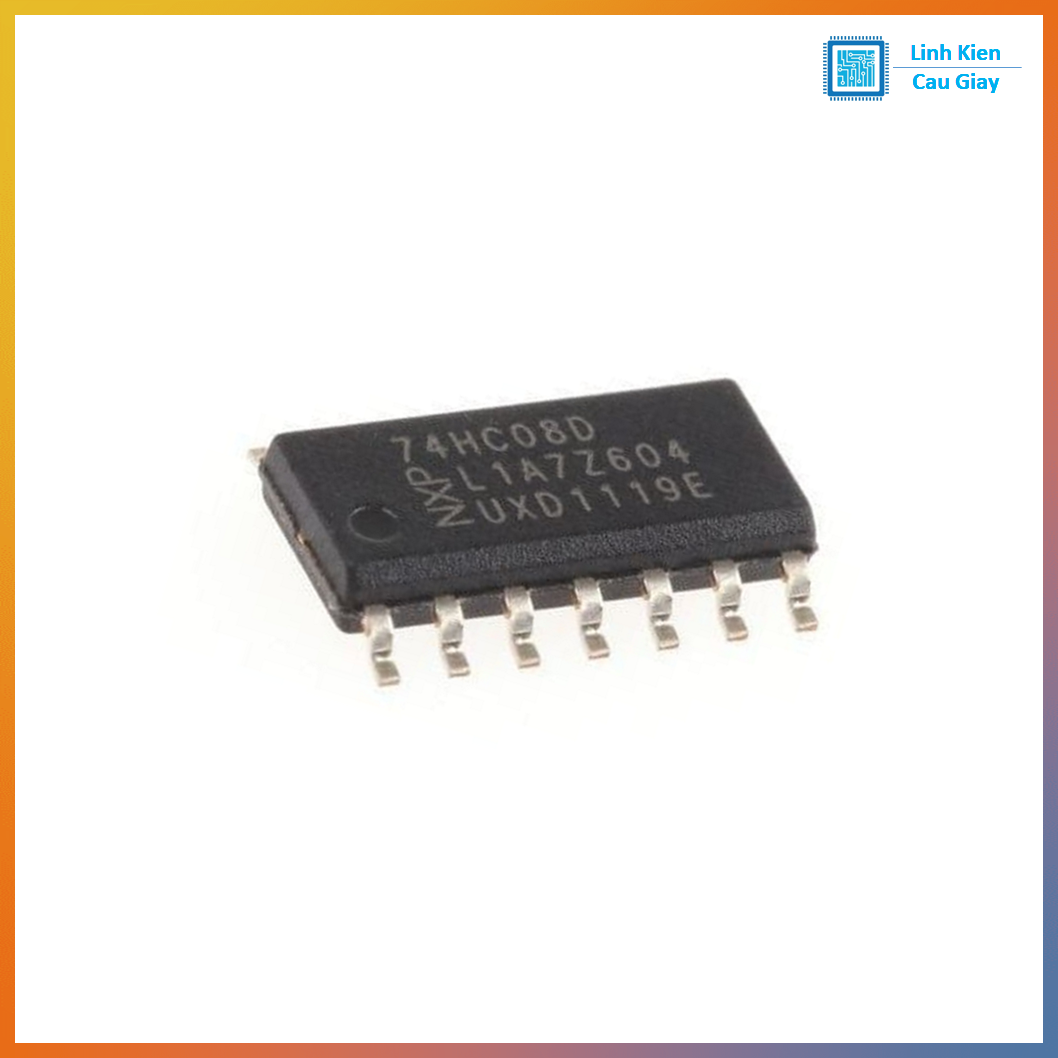

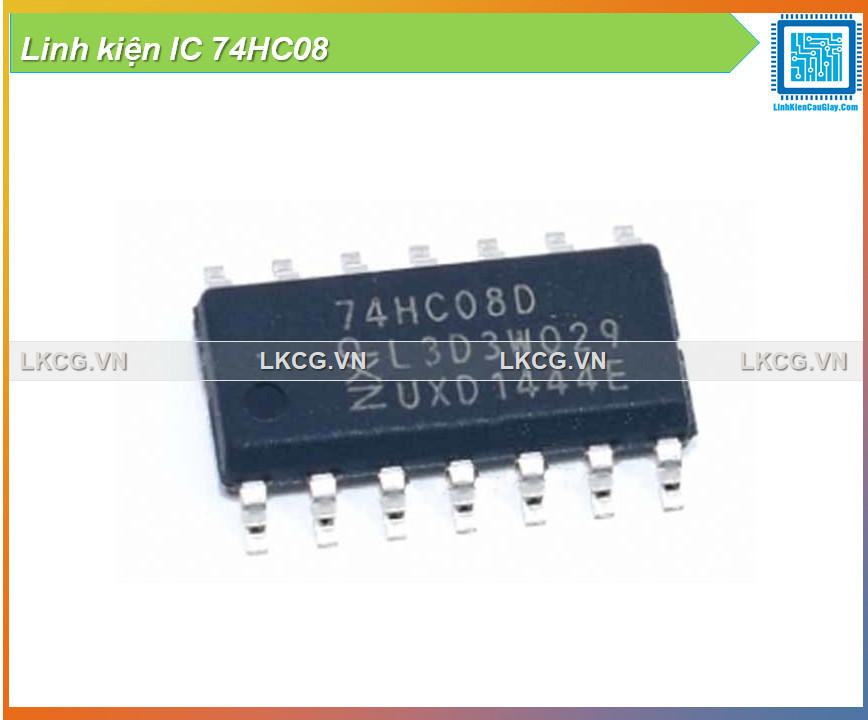

Chân dán SOP14 (SMD, gọn, phù hợp PCB nhỏ)

Ứng dụng

Ghép điều kiện ON/OFF (chỉ cho phép tín hiệu chạy khi “đủ 2 điều kiện”)
Tạo mạch liên động an toàn (interlock) cho động cơ, relay, cửa, cảm biến
Khóa xung / gating tín hiệu clock, PWM, tín hiệu điều khiển
Mạch số học cơ bản, giải mã đơn giản, mạch logic tổ hợp
Dự án học tập: robot, STEM, thực hành cổng logic AND

Bảng chân trị (AND)
A=0, B=0 → Y=0
A=0, B=1 → Y=0
A=1, B=0 → Y=0
A=1, B=1 → Y=1

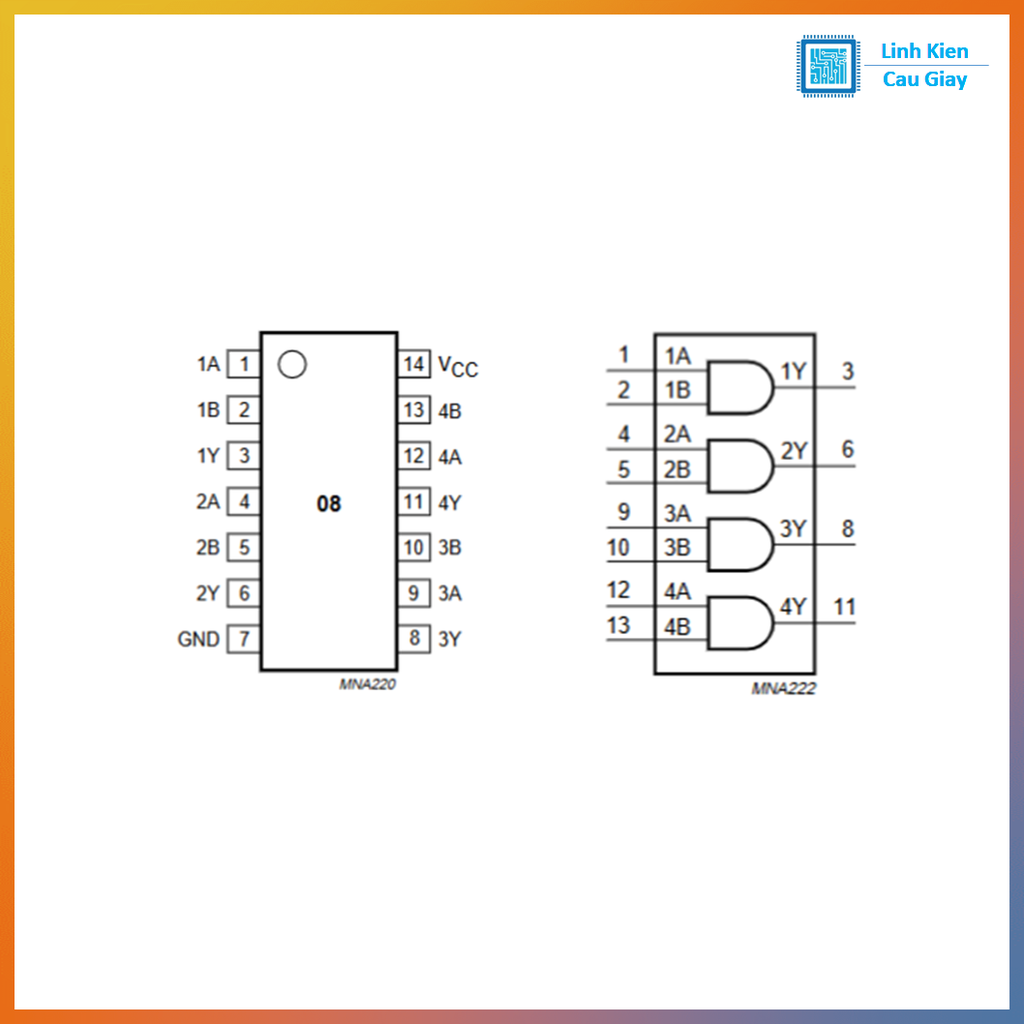

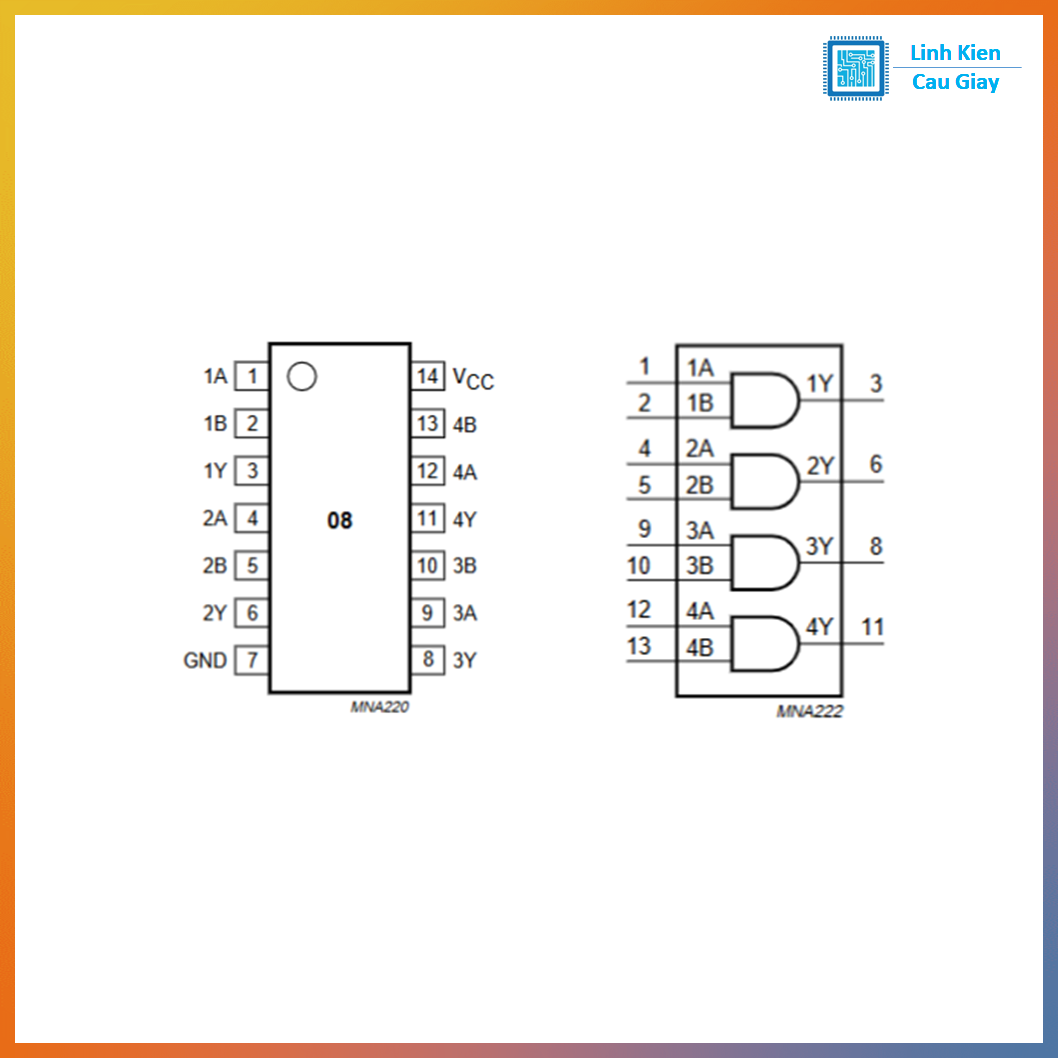

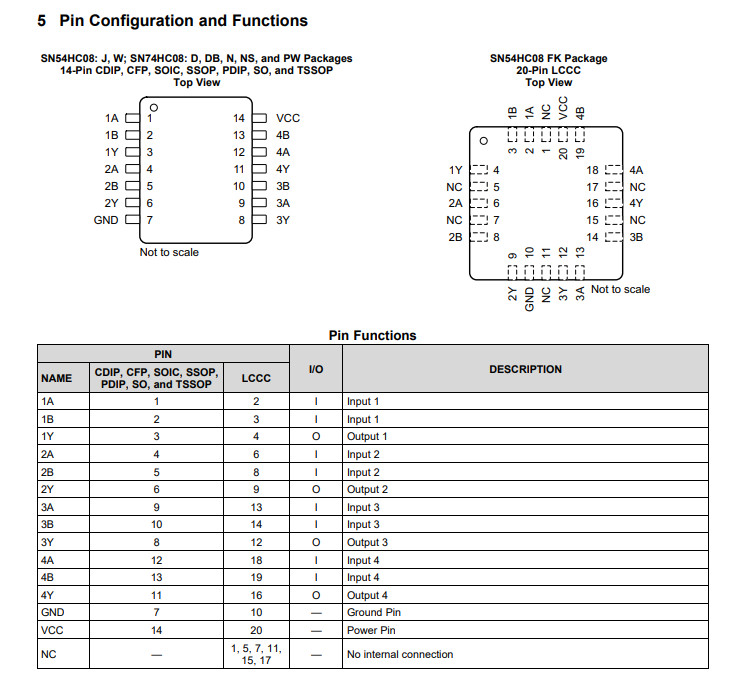

Sơ đồ chân

Sơ đồ chân chuẩn (nhìn từ mặt trên IC, rãnh khuyết ở phía trên)

1: 1A
2: 1B
3: 1Y
4: 2A
5: 2B
6: 2Y
7: GND

8: 3Y
9: 3A
10: 3B
11: 4Y
12: 4A
13: 4B
14: VCC

Gợi ý nhớ nhanh: GND luôn chân 7, VCC luôn chân 14 (với DIP/SOP-14 chuẩn họ 74HC).

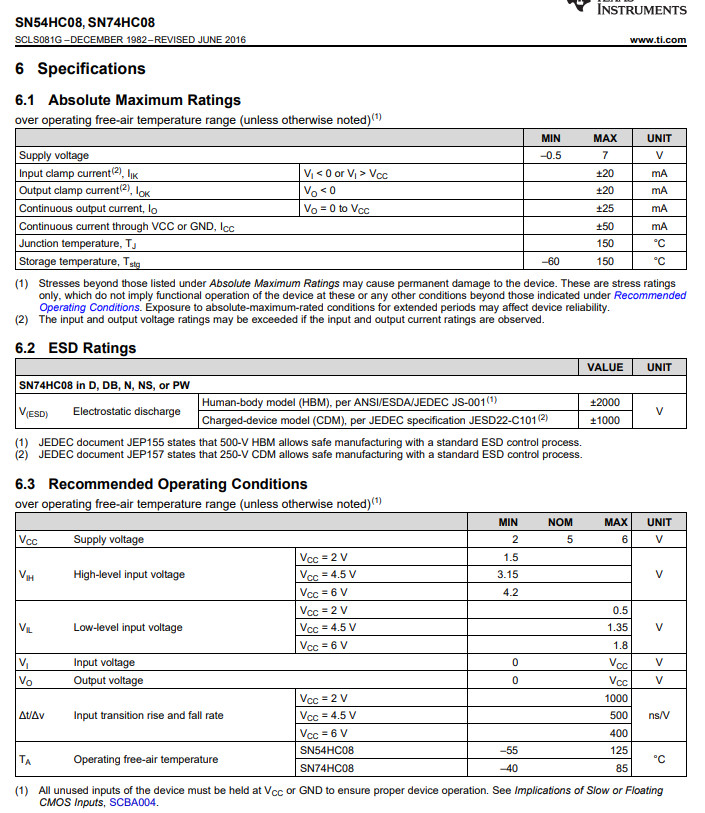

Thông số kĩ thuật

Loại IC: Quad 2-input AND gate (4 cổng AND, mỗi cổng 2 ngõ vào)
Điện áp hoạt động (VCC): 2V đến 6V (thường dùng 3.3V hoặc 5V)
Mức logic: CMOS (ngưỡng logic phụ thuộc VCC)
Tốc độ đáp ứng: nhanh, phù hợp mạch xung/mạch số (ns-level tùy điều kiện đo)
Dòng ngõ ra: mức mA (đủ kéo tải logic, không dùng kéo tải công suất trực tiếp)
Nhiệt độ hoạt động: thường -40°C đến +85°C (tùy phiên bản/nhà sản xuất)
Đóng gói: DIP-14 (through-hole) hoặc SOP-14 (SMD)

Hướng dẫn sử dụng

Bước 1: Cấp nguồn đúng
VCC (chân 14) → 3.3V hoặc 5V
GND (chân 7) → GND hệ thống

Bước 2: Chống nhiễu nguồn
Nên gắn tụ 0.1µF (104) sát chân 14–7 để ổn định nguồn và chống nhiễu xung

Bước 3: Không để ngõ vào “trôi”
Các chân input không dùng nên kéo lên VCC hoặc kéo xuống GND (qua điện trở 10k là đẹp)

Bước 4: Đọc ngõ ra
Ngõ ra Y sẽ HIGH chỉ khi cả 2 ngõ vào A và B đều HIGH
Nếu cần kéo LED, nên dùng điện trở hạn dòng và không tải quá nặng lên chân IC

Lưu ý nhanh
DIP14: cắm breadboard thuận tiện test mạch
SOP14: dùng PCB, cần hàn SMD (khò/hàn mỏ tùy tay nghề)

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
