IC 74HC373 – IC chốt dữ liệu 8 bit (Latch) 3 trạng thái DIP20 / SOP20

Mô tả sản phẩm

IC 74HC373 là IC chốt dữ liệu 8 bit (Octal Transparent Latch) có ngõ ra 3 trạng thái (Tri-State). IC nhận 8 bit dữ liệu đầu vào (D0…D7) và “chốt” ra 8 ngõ ra (Q0…Q7). Khi chân LE (Latch Enable) ở mức cho phép, dữ liệu vào sẽ “đi xuyên” ra ngõ ra (transparent). Khi LE đổi trạng thái để khóa, IC sẽ giữ nguyên dữ liệu đã chốt, rất hữu ích cho mạch bus dữ liệu, giữ trạng thái điều khiển, hoặc tách pha dữ liệu trong hệ thống số.

Phân loại

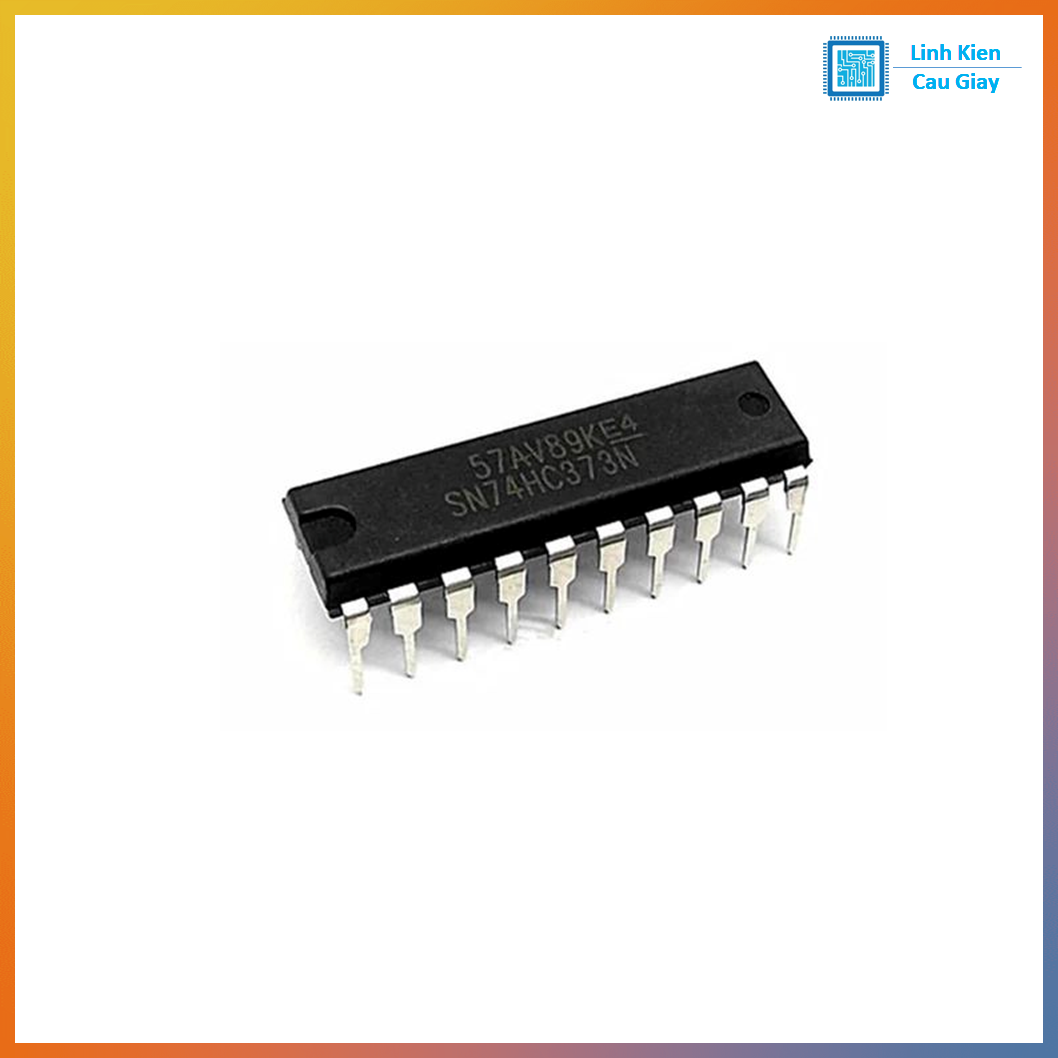

Chân cắm DIP20: dễ thử breadboard, dễ hàn

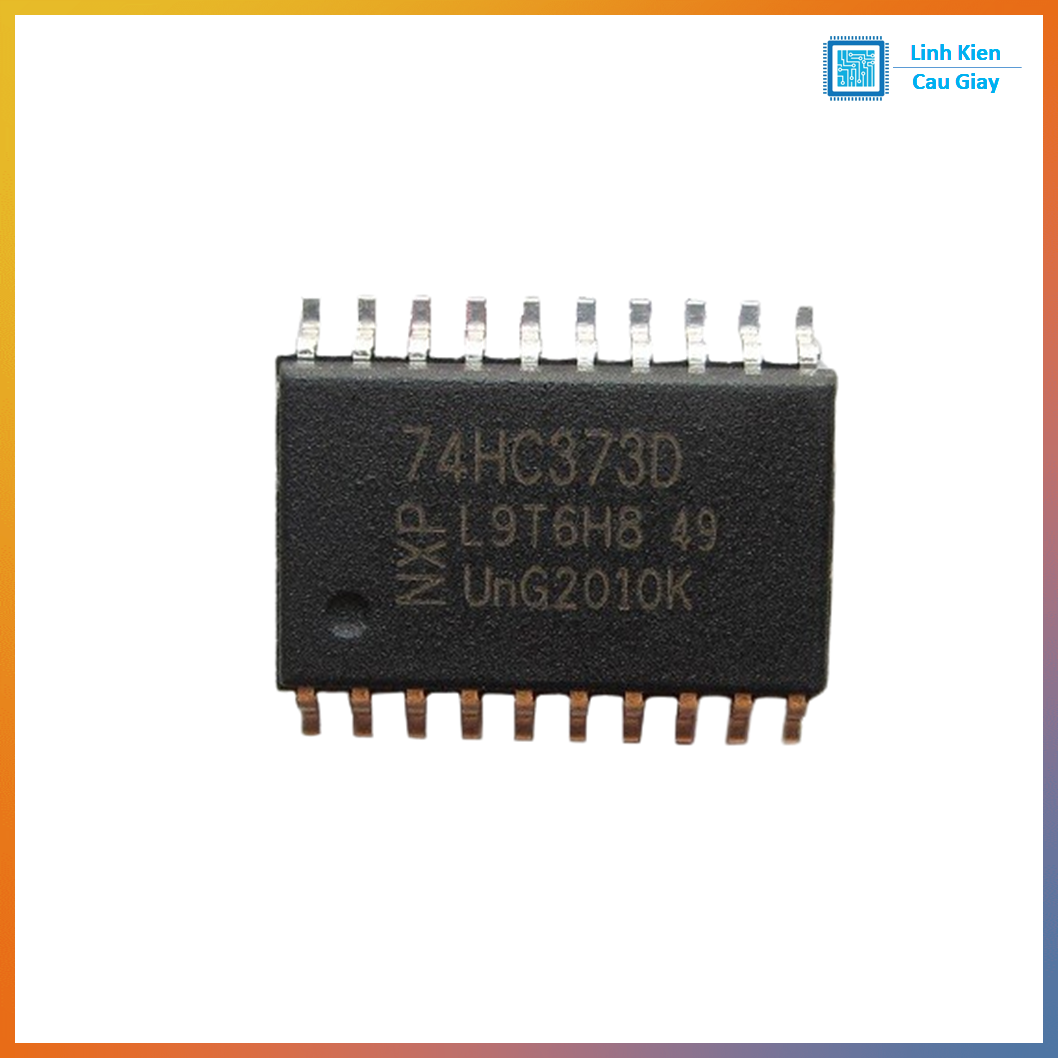

Chân dán SOP20: gọn, phù hợp PCB SMD

Ứng dụng

Chốt dữ liệu bus 8 bit (MCU/CPU ↔ ngoại vi)
Giữ trạng thái điều khiển LED, relay (qua driver), tín hiệu chọn IC
Dùng làm “bộ nhớ tạm” 8 bit trong mạch số học tập
Tạo cổng xuất song song ổn định, giảm nhấp nháy khi dữ liệu thay đổi
Kết hợp với 74HC245/74HC138 trong mạch địa chỉ/dữ liệu

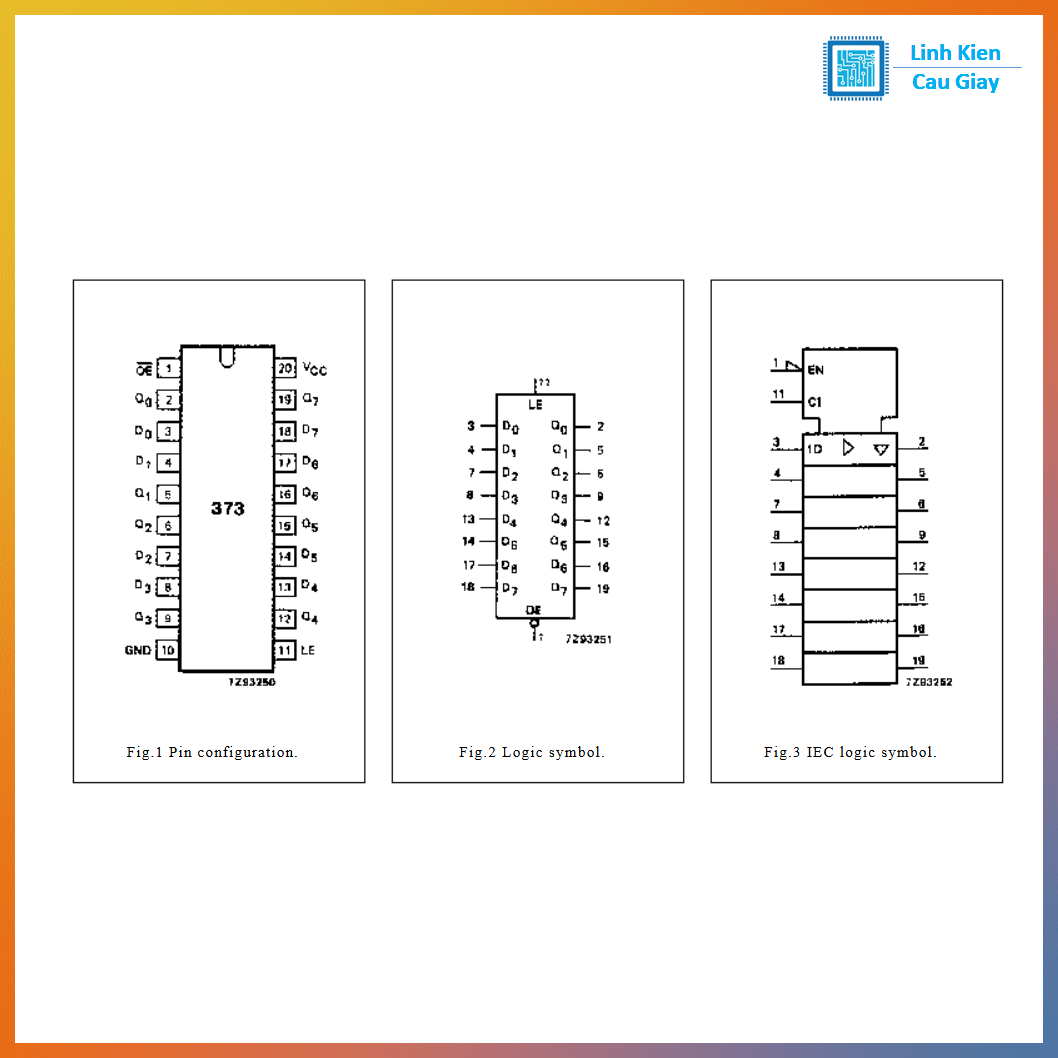

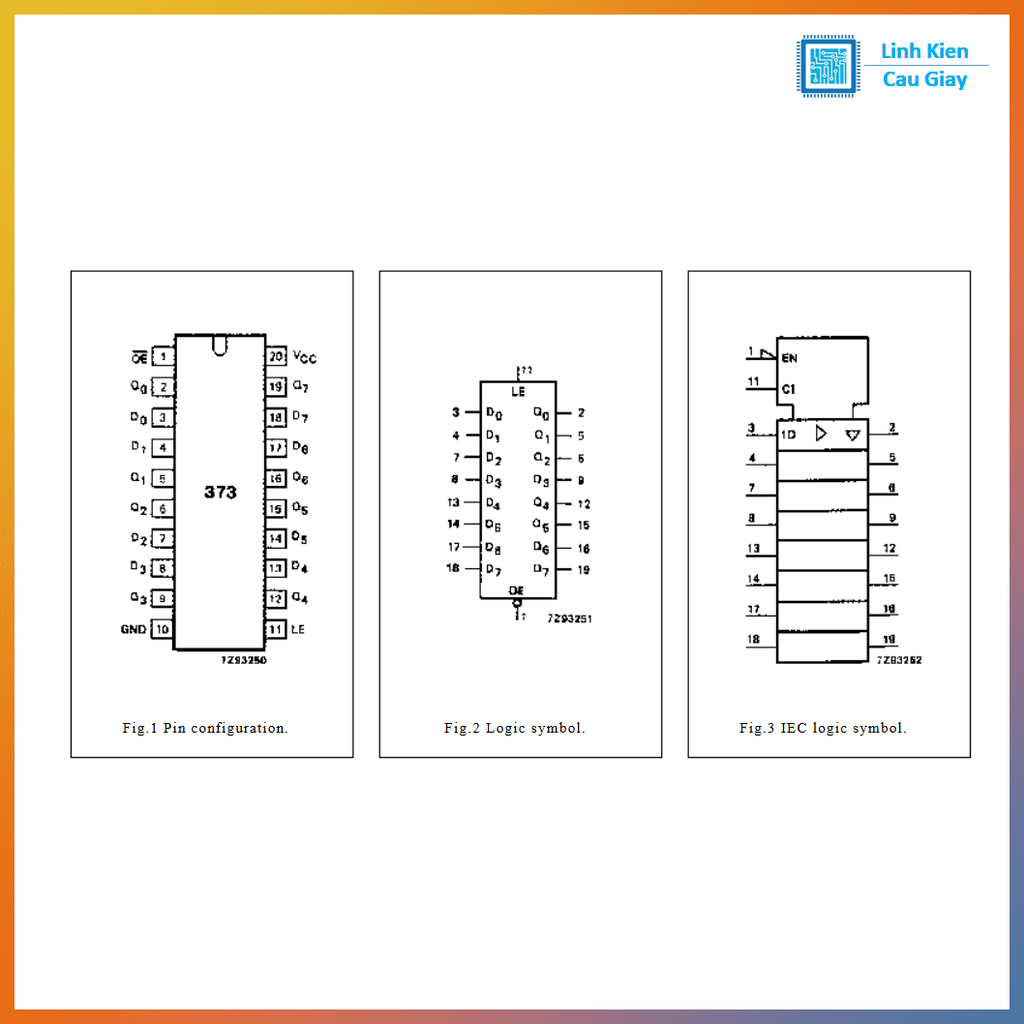

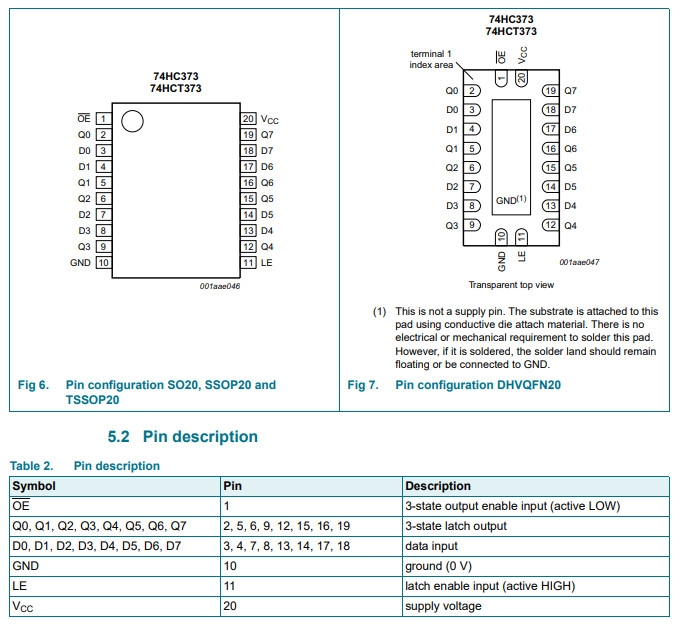

Sơ đồ chân

Nhìn từ mặt trên IC, rãnh khuyết ở phía trên:

1: /OE (Output Enable, thường active LOW)
2: Q0
3: D0
4: D1
5: Q1
6: Q2
7: D2
8: D3
9: Q3
10: GND

11: LE (Latch Enable)
12: Q4
13: D4
14: D5
15: Q5
16: Q6
17: D6
18: D7
19: Q7
20: VCC

Ghi nhớ nhanh: GND chân 10, VCC chân 20.

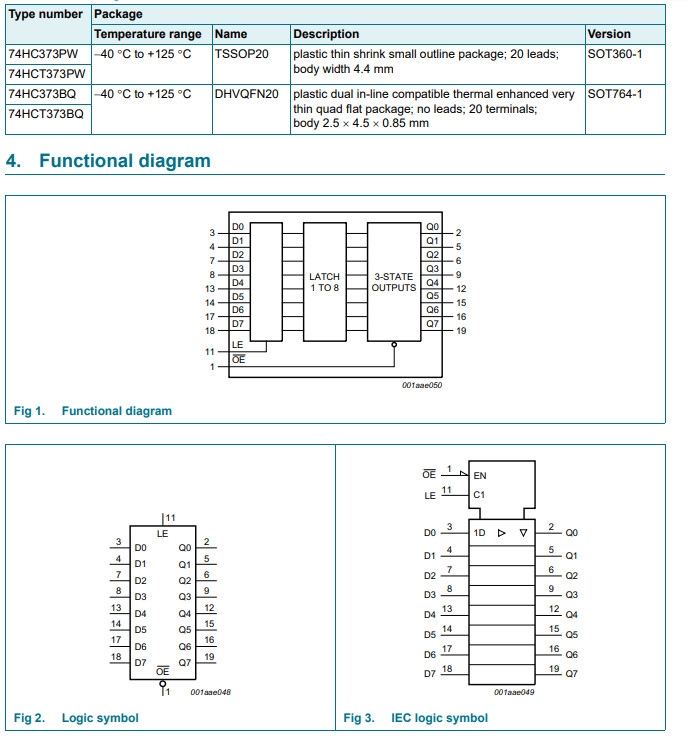

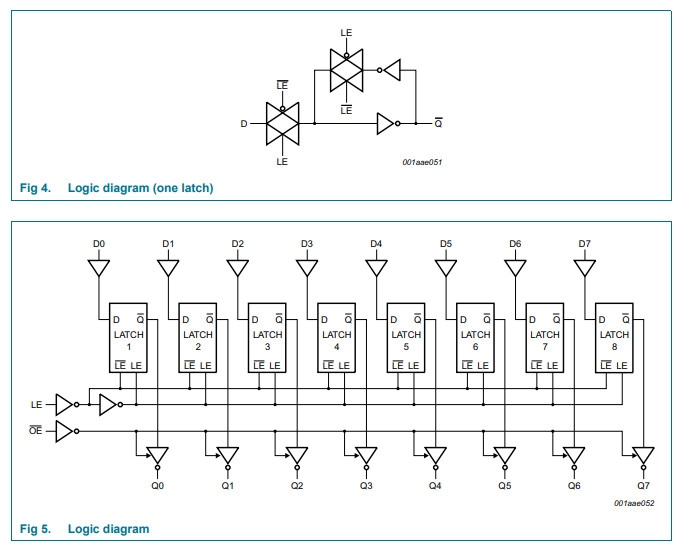

Nguyên lý hoạt động (cách nhớ)
LE = 1 → latch “transparent” (Q bám theo D)
LE = 0 → latch “hold” (Q giữ giá trị đã chốt)
/OE = 0 → Q xuất ra bình thường
/OE = 1 → Q High-Z (ngắt bus)

Thông số kĩ thuật

Chức năng: Octal Transparent Latch, Tri-State outputs
Số kênh: 8 bit (D0…D7 → Q0…Q7)
Điện áp hoạt động (VCC): 2V đến 6V (phổ biến 3.3V / 5V)
Chuẩn logic: CMOS 74HC
Tốc độ: nhanh, dùng tốt cho bus/mạch số
Đóng gói: DIP-20 (chân cắm) / SOP-20 (chân dán)

Hướng dẫn sử dụng

1. Cấp nguồn + chống nhiễu
   VCC (20) → 3.3V hoặc 5V
   GND (10) → GND
   Nên đặt tụ 0.1µF (104) sát VCC–GND

2. Đấu dữ liệu
   D0…D7 vào các chân D tương ứng
   Q0…Q7 ra tải logic (LED/driver/bus)

3. Điều khiển LE để chốt dữ liệu
   Muốn nạp dữ liệu: đặt LE = 1, đưa dữ liệu vào D
   Muốn giữ dữ liệu: chuyển LE = 0 → Q giữ nguyên

4. Dùng /OE để ngắt bus khi cần
   /OE = 0 → cho xuất Q
   /OE = 1 → High-Z (tránh xung đột khi nhiều IC dùng chung bus)

5. Lưu ý tải
   Ngõ ra chỉ kéo tải logic/LED nhỏ. Nếu điều khiển relay/LED nhiều kênh, nên dùng transistor/ULN2803.

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
