IC 74HC14 – IC cổng NOT Schmitt Trigger (6 cổng) DIP14 / SOP14

Mô tả sản phẩm

IC 74HC14 là IC logic họ 74HC gồm 6 cổng đảo (NOT) có ngưỡng Schmitt Trigger. Nhờ đặc tính Schmitt Trigger (có hysteresis), 74HC14 lọc nhiễu tốt, biến tín hiệu “lưng chừng/nhấp nháy” thành mức logic rõ ràng, rất hợp để chống dội phím (debounce), tạo xung dao động RC, làm sạch tín hiệu cảm biến, và đệm tín hiệu trong mạch số.

Phân loại

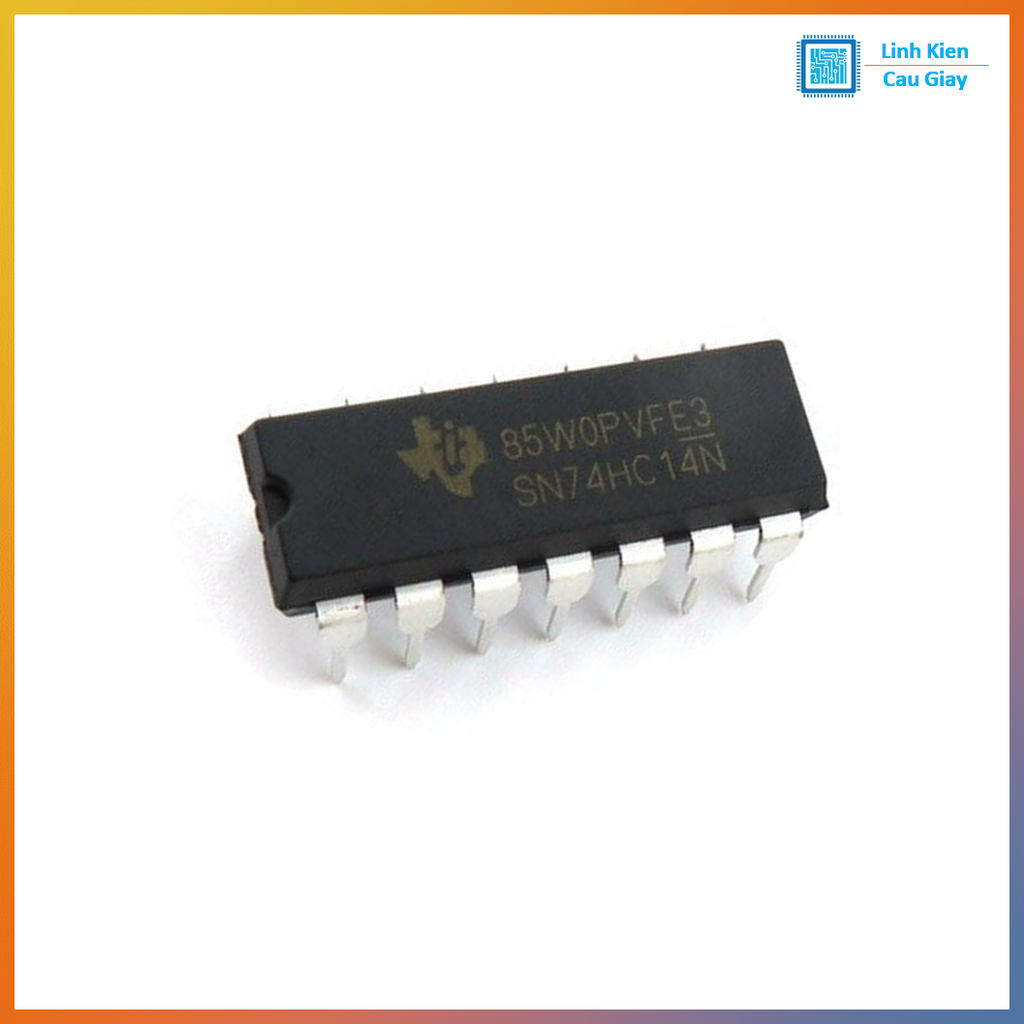

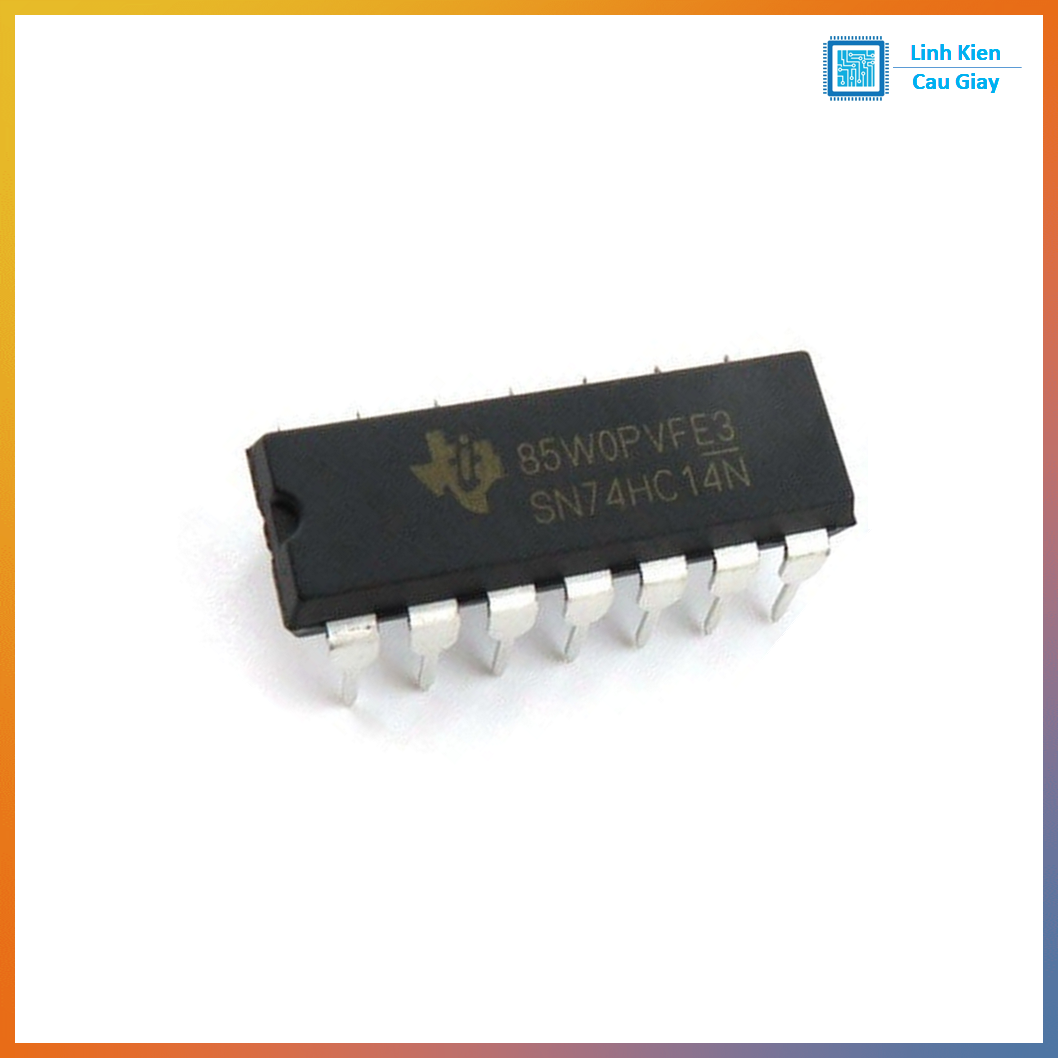

Chân cắm DIP14: cắm breadboard, dễ hàn

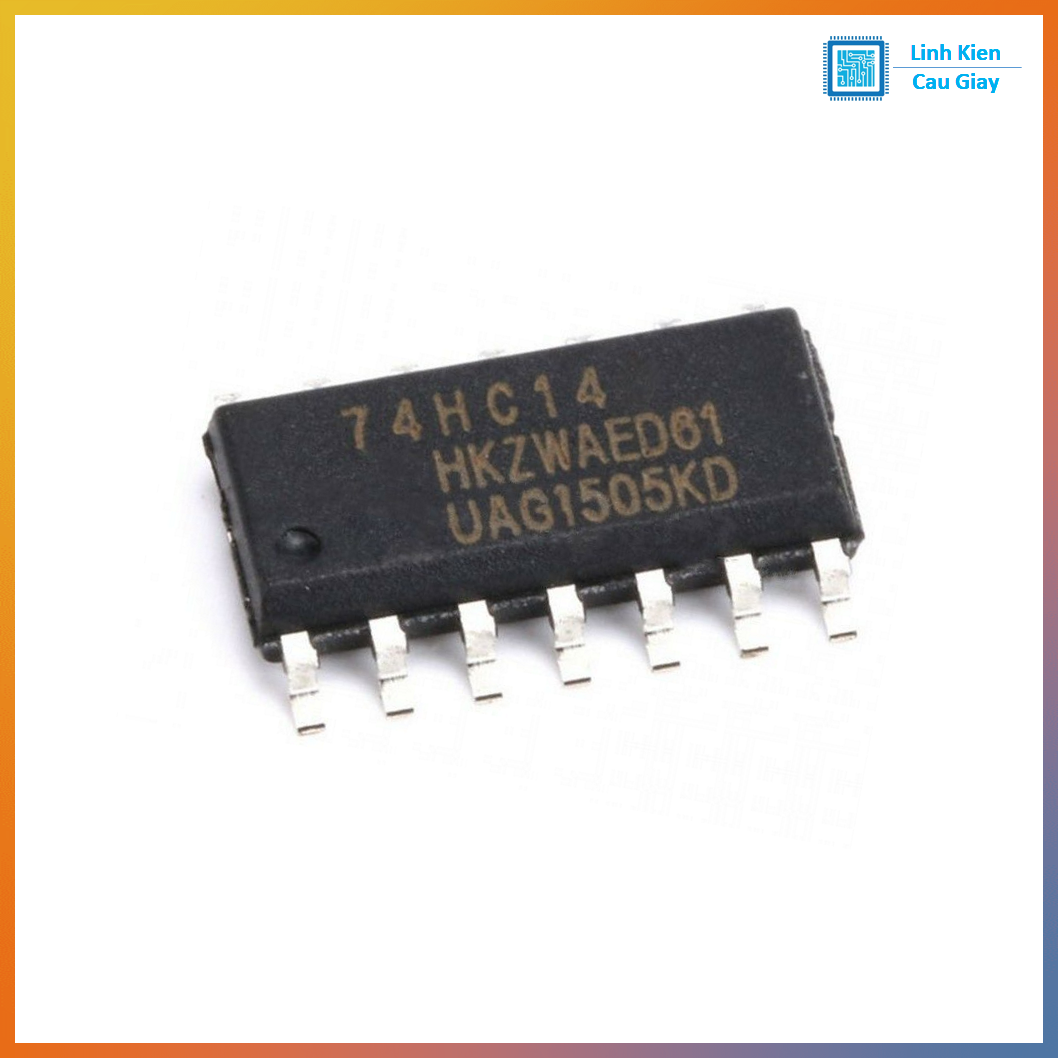

Chân dán SOP14: gọn, phù hợp PCB SMD

Ứng dụng

Chống dội nút nhấn/công tắc (debounce) cho Arduino/ESP32
Làm sạch tín hiệu từ cảm biến, encoder, tín hiệu dài dây bị nhiễu
Tạo mạch dao động RC đơn giản (oscillator)
Tạo mạch trễ RC, tạo xung reset nguồn (power-on reset)
Đệm/chuyển dạng tín hiệu logic trong mạch số

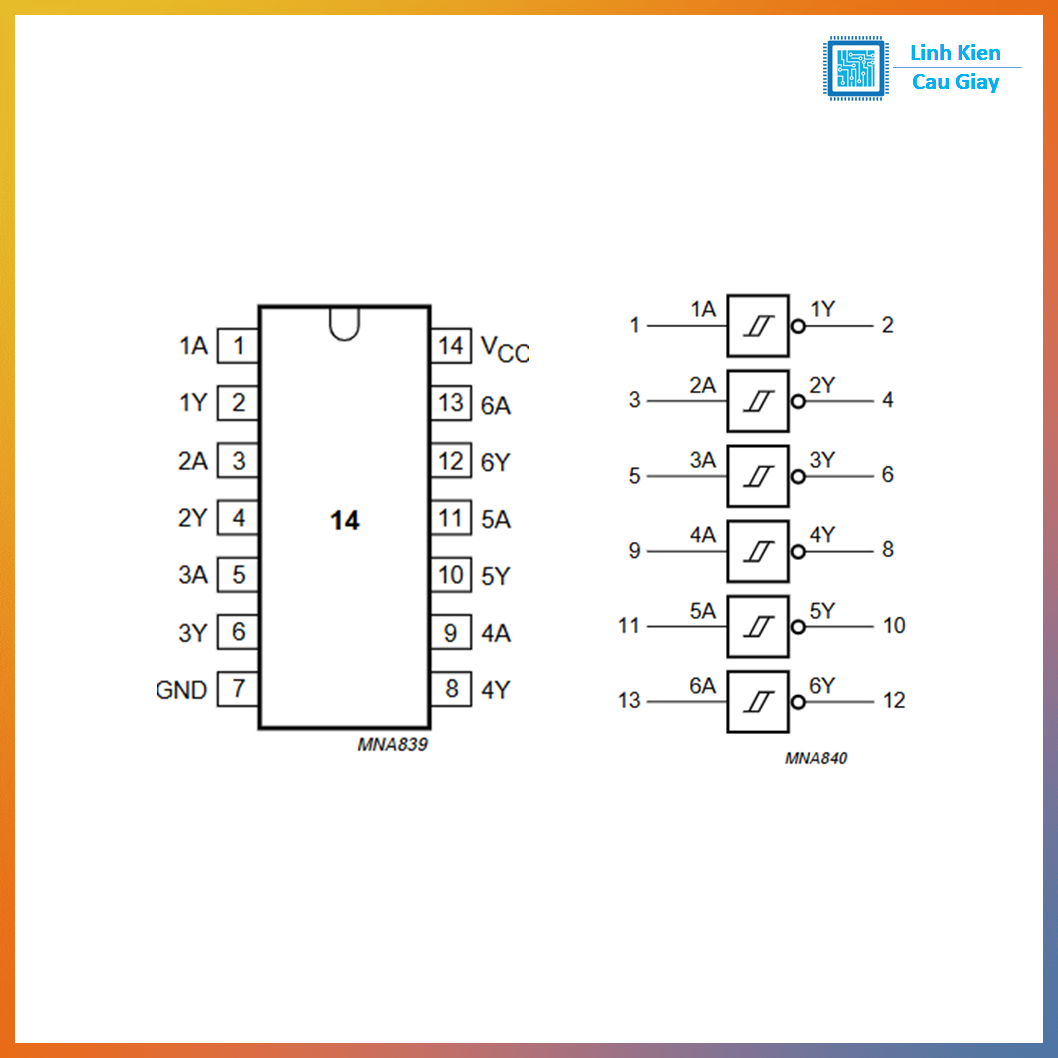

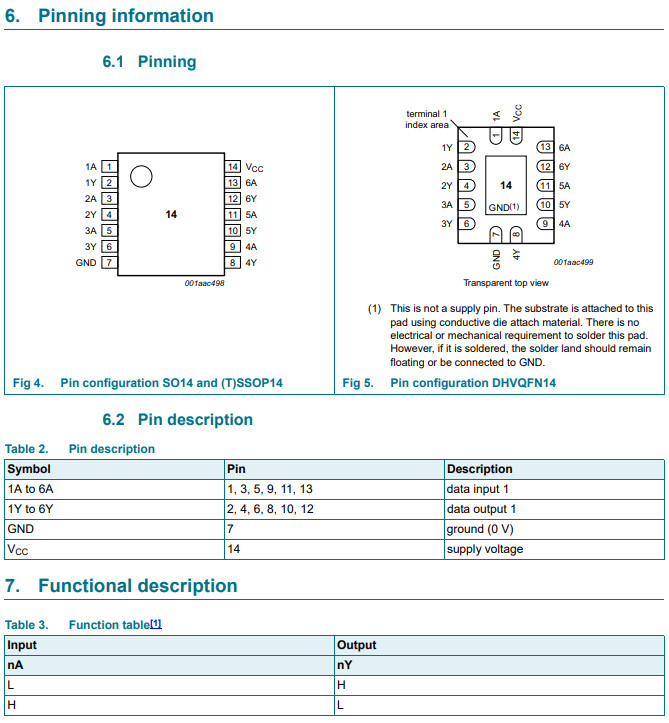

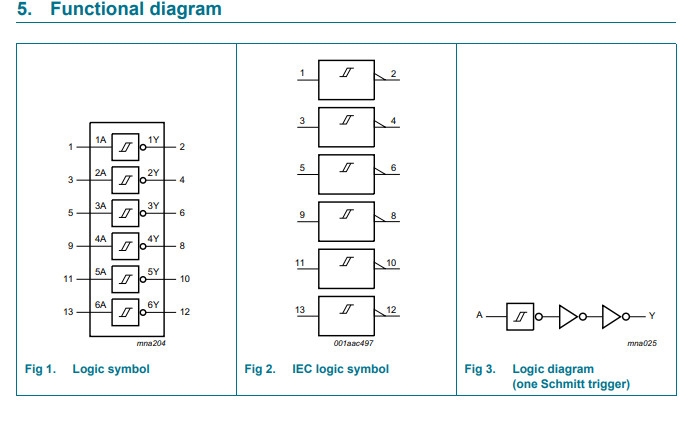

Sơ đồ chân

Nhìn từ mặt trên IC, rãnh khuyết ở phía trên:

1: 1A (Input)
2: 1Y (Output)
3: 2A
4: 2Y
5: 3A
6: 3Y
7: GND

8: 4Y
9: 4A
10: 5Y
11: 5A
12: 6Y
13: 6A
14: VCC

Ghi nhớ nhanh: GND chân 7, VCC chân 14.

Thông số kĩ thuật

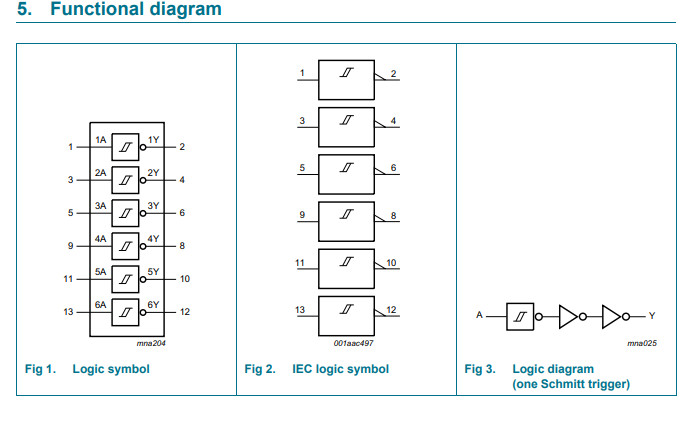

Chức năng: Hex Schmitt Trigger Inverter (6 cổng NOT Schmitt)
Điện áp hoạt động (VCC): 2V đến 6V (thường dùng 3.3V / 5V)
Đặc tính: Schmitt Trigger (hysteresis) giúp chống nhiễu, tín hiệu ra ổn định
Tốc độ: nhanh, phù hợp tạo xung/mạch số
Dòng ngõ ra: mức mA (kéo tải logic; tải lớn cần tầng driver)
Đóng gói: DIP-14 / SOP-14

Hướng dẫn sử dụng

1. Cấp nguồn đúng
   VCC (14) → 3.3V hoặc 5V
   GND (7) → GND
   Nên đặt tụ 0.1µF (104) sát VCC–GND để chống nhiễu

2. Dùng như cổng NOT
   Đưa tín hiệu vào chân A, lấy tín hiệu đảo ở chân Y tương ứng

3. Chống dội nút nhấn (gợi ý nhanh)
   Nút nhấn + điện trở kéo lên/kéo xuống + RC nhỏ → đưa vào 74HC14 để ra tín hiệu sạch

4. Lưu ý an toàn logic
   Không để chân input “trôi” (kéo lên/kéo xuống qua 10k nếu không dùng)
   Không dùng kéo tải công suất trực tiếp (motor/relay… cần transistor/driver)

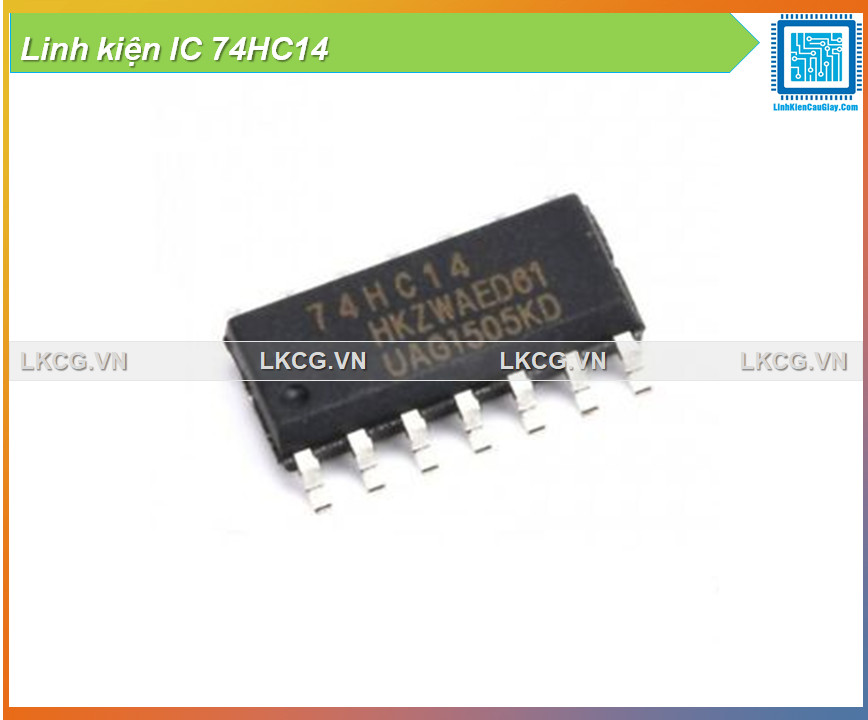

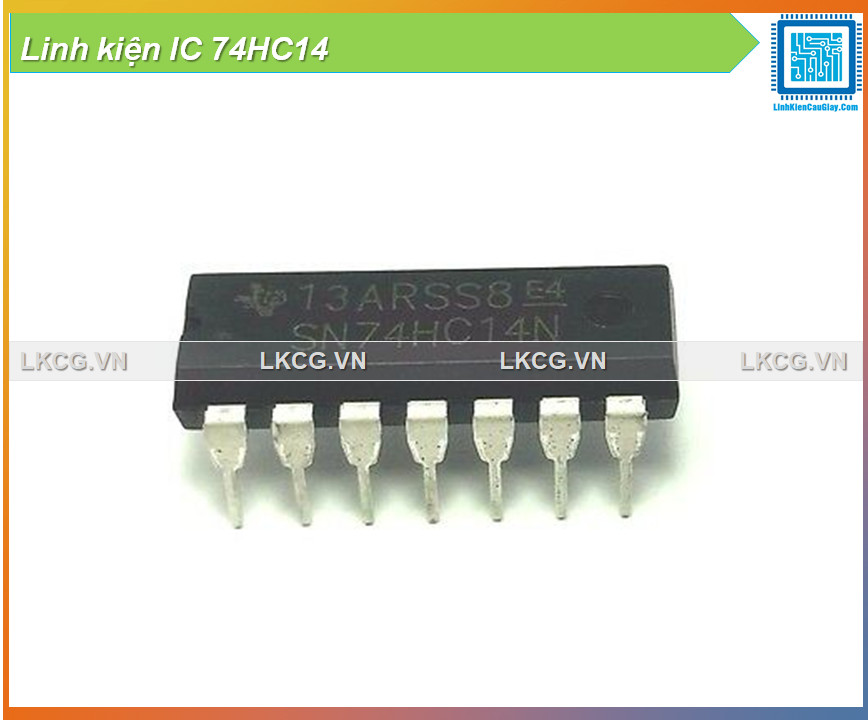

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
