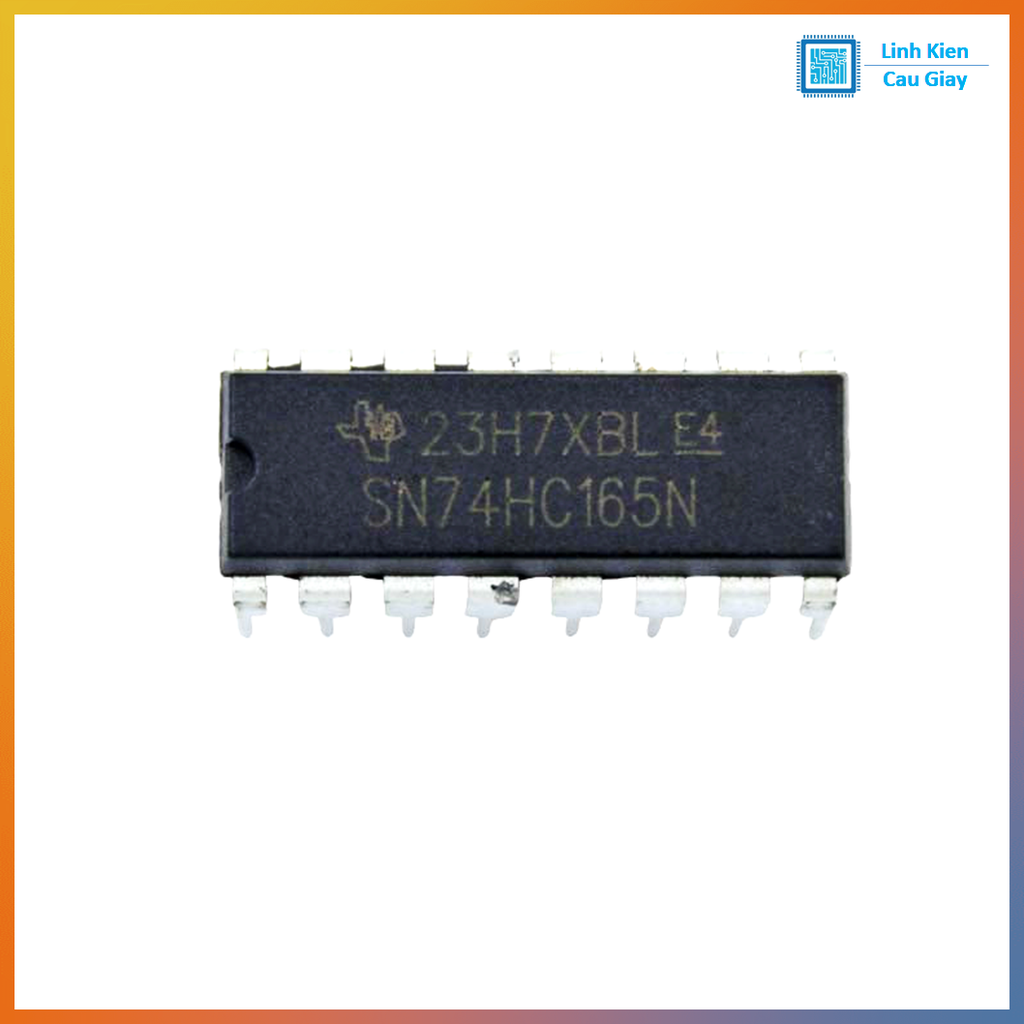

IC 74HC165 – IC thanh ghi dịch 8 bit (PISO) chân cắm DIP16

Mô tả sản phẩm

IC 74HC165 là thanh ghi dịch 8 bit kiểu Parallel-In / Serial-Out (PISO). IC cho phép chụp (load) cùng lúc 8 tín hiệu đầu vào (D0…D7) rồi dịch ra 1 đường dữ liệu nối tiếp theo xung clock. Rất phù hợp để mở rộng ngõ vào cho vi điều khiển (Arduino/ESP32/STM32) khi cần đọc nhiều nút nhấn, công tắc, cảm biến dạng số… mà chỉ tốn vài chân I/O.

Phiên bản: Chân cắm DIP16 – dễ cắm breadboard, dễ hàn.

Ứng dụng

Đọc nhiều nút nhấn/công tắc (8 kênh/IC), ghép nhiều IC để đọc 16/24/32 kênh
Bàn phím ma trận, nút điều khiển robot, bảng điều khiển thiết bị
Đọc tín hiệu số từ cảm biến ON/OFF, công tắc hành trình, reed switch
Mở rộng input tiết kiệm chân cho Arduino/ESP32 (chỉ cần Load + Clock + Data)

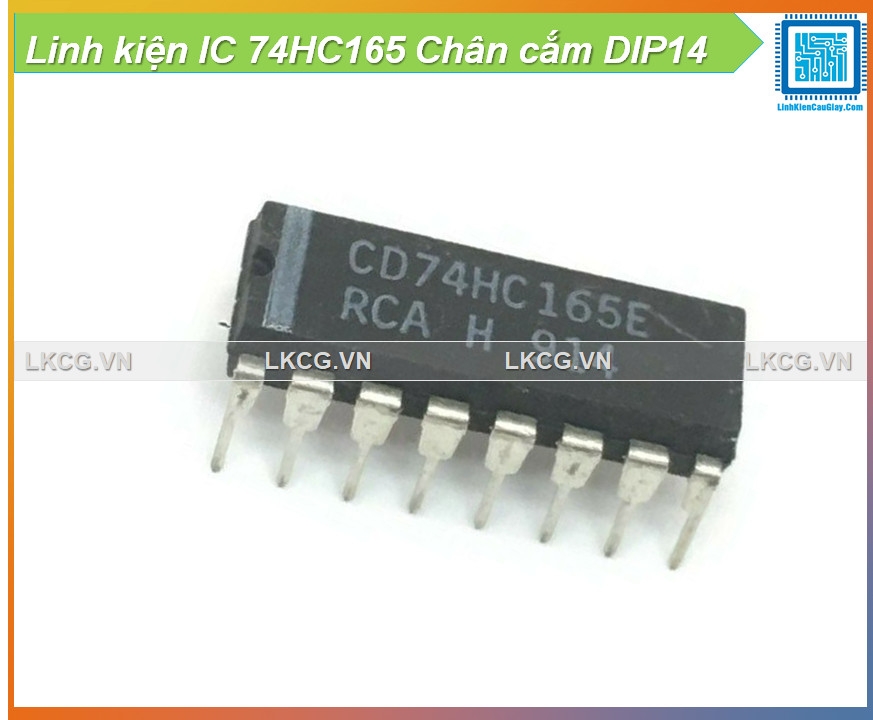

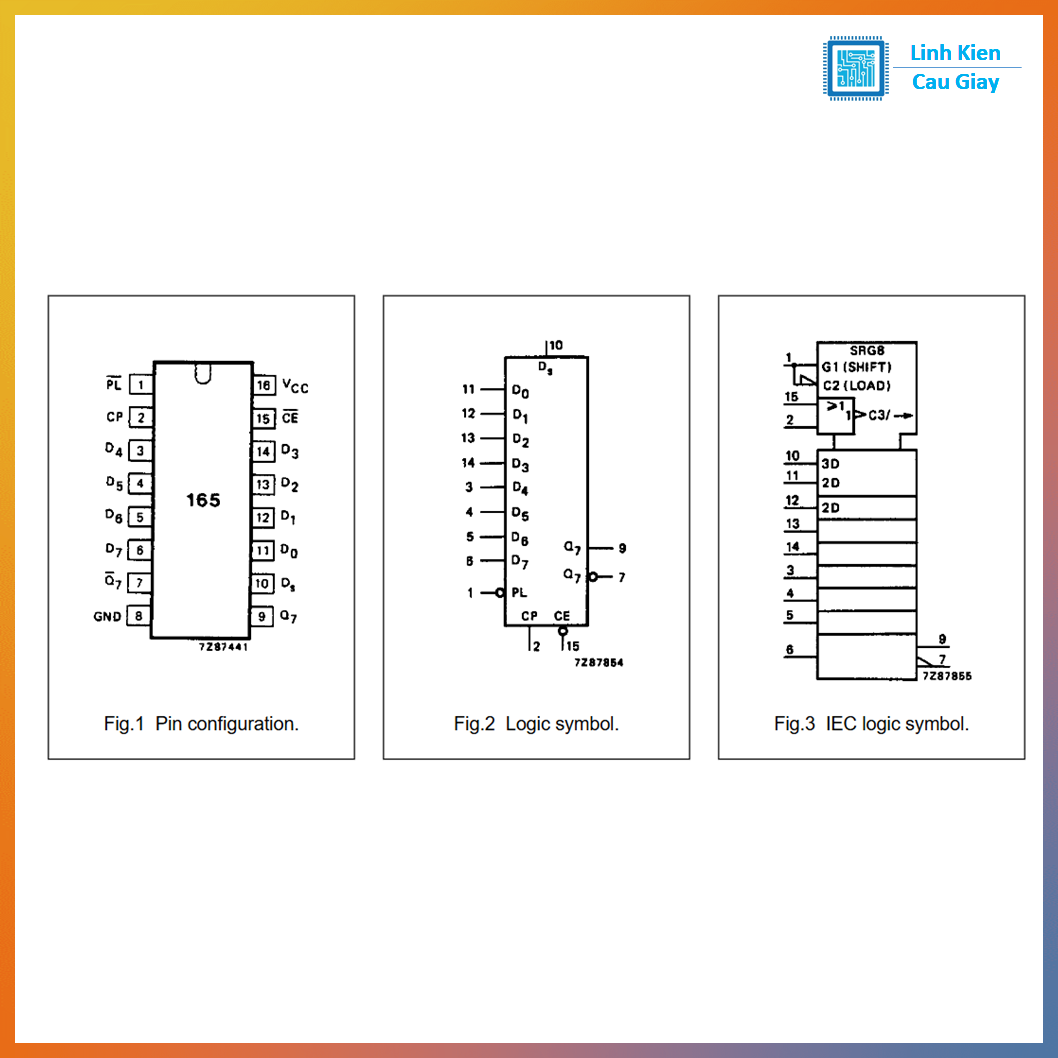

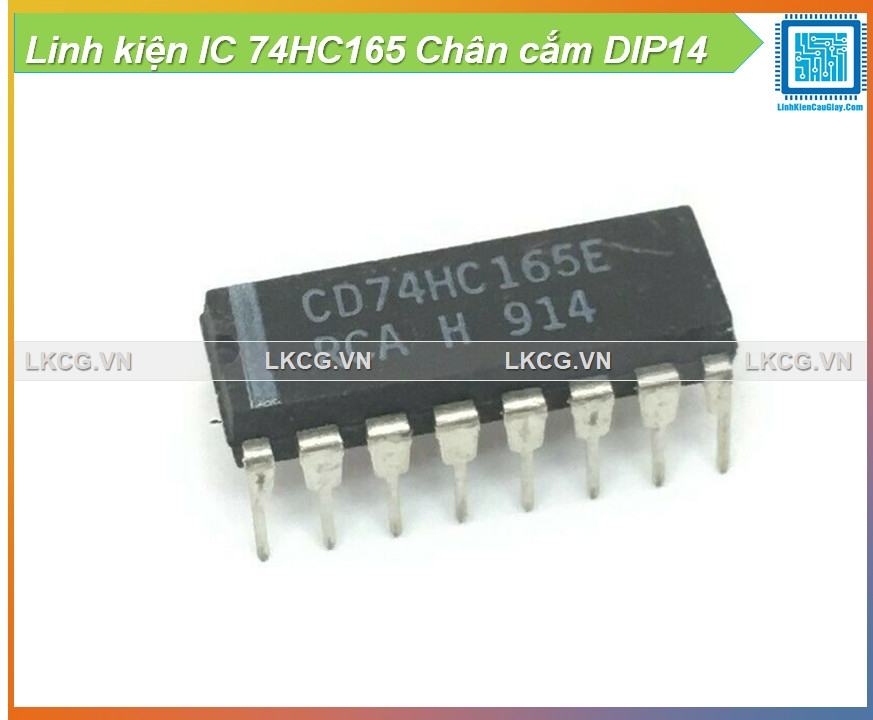

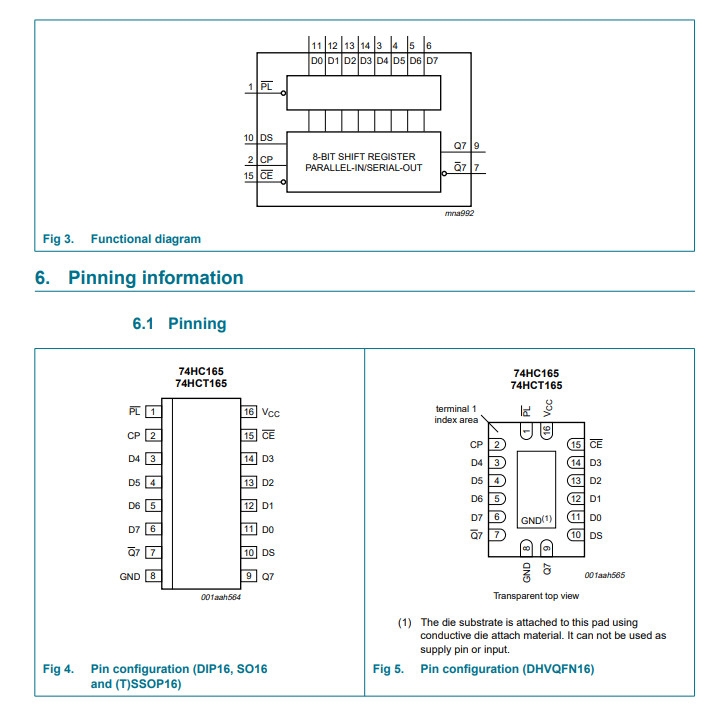

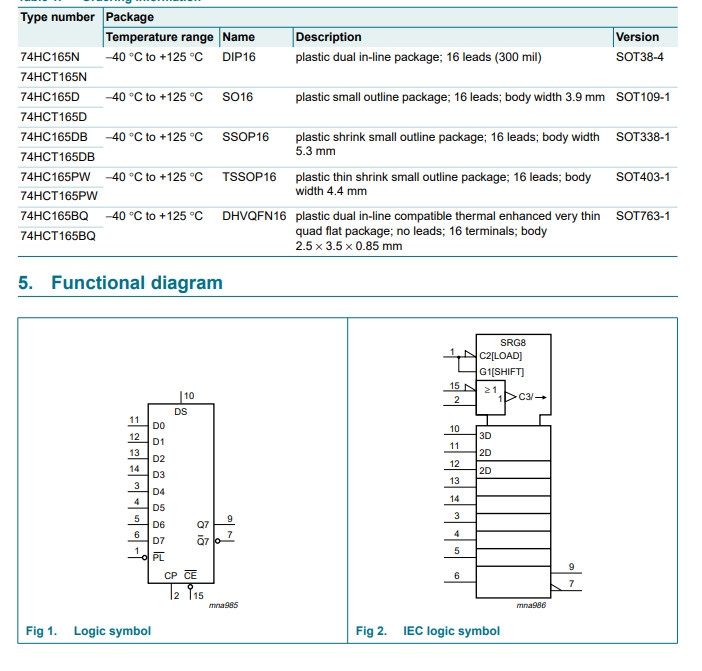

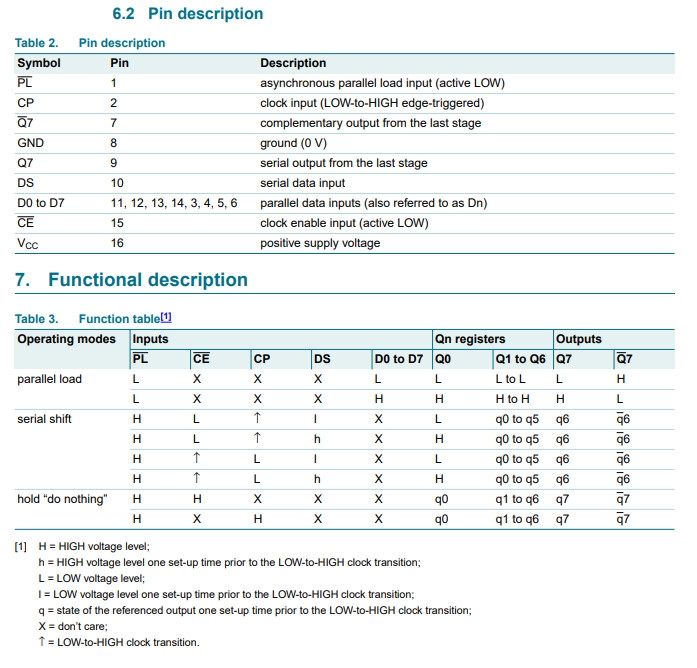

Sơ đồ chân

1: /PL (SH/LD) – Parallel Load, active LOW
2: CP (CLK) – Clock
3: D4
4: D5
5: D6
6: D7
7: /CE – Clock Enable, active LOW
8: GND

9: Q7 (Serial Out)
10: DS (Serial In, dùng khi ghép chuỗi)
11: D0
12: D1
13: D2
14: D3
15: Q7’ (Serial Out đảo, tùy dùng)
16: VCC

Ghi nhớ nhanh: GND chân 8, VCC chân 16.

Thông số kĩ thuật

Chức năng: 8-bit Parallel-In Serial-Out Shift Register (PISO)
Điện áp hoạt động (VCC): 2V đến 6V (phổ biến 3.3V / 5V)
Ngõ vào: D0…D7 (song song)
Ngõ ra nối tiếp: Q7 (và Q7’ đảo)
Chân điều khiển: /PL (Load), CP (Clock), /CE (Enable)
Đóng gói: DIP-16 (chân cắm)

Hướng dẫn sử dụng

1. Cấp nguồn + chống nhiễu
   VCC (16) → 3.3V hoặc 5V
   GND (8) → GND
   Gắn tụ 0.1µF (104) sát VCC–GND

2. Kết nối 3 dây điều khiển chính
   /PL (1) → chân điều khiển LOAD của MCU
   CP/CLK (2) → chân CLOCK của MCU
   Q7 (9) → chân DATA IN của MCU
   /CE (7) → kéo xuống GND để luôn cho phép clock (hoặc điều khiển bằng MCU)

3. Quy trình đọc dữ liệu
   Kéo /PL xuống 0 trong chốc lát để “chụp” 8 bit D0…D7
   Kéo /PL lên 1 để chuyển sang chế độ shift
   Tạo 8 xung clock trên CP, đọc lần lượt bit ra ở Q7

4. Lưu ý chống trôi input
   Các chân D0…D7 nên có kéo lên/kéo xuống (10k) tùy kiểu nút nhấn/cảm biến để tín hiệu ổn định

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
