IC 74HC03 – IC Cổng NAND 4 Cổng Open-Drain (DIP14/SOP14)

Mô tả sản phẩm

IC 74HC03 là IC logic họ 74HC gồm 4 cổng NAND 2 ngõ vào dạng Open-Drain/ Open-Collector (Quad 2-Input NAND Gate Open-Drain). Điểm mạnh của 74HC03 là có thể nối dây “wired-AND”, kéo tải theo kiểu “kéo xuống GND” và dễ ghép mức điện áp nhờ dùng điện trở kéo lên (pull-up). IC chạy tốt 3.3V/5V, tốc độ nhanh, rất hợp làm mạch logic, mạch báo hiệu, mạch giao tiếp bus (tùy ứng dụng), và kit học tập. Có 2 phiên bản phổ biến: chân cắm DIP-14 và chân dán SOP-14 (SOIC-14).

74HC03 gồm 4 cổng NAND độc lập nhưng ngõ ra dạng open-drain: IC chỉ kéo xuống mức 0, còn mức 1 phải tạo bằng điện trở kéo lên. Nhờ vậy, 74HC03 rất hữu ích khi cần:
Kết hợp nhiều ngõ ra chung 1 đường tín hiệu (wired-AND)
Kéo tín hiệu lên một mức điện áp khác (level pull-up) trong giới hạn thiết kế
Điều khiển tải nhỏ theo kiểu “sink” (kéo dòng xuống)

Ứng dụng

Ghép nhiều tín hiệu chung 1 đường (wired-AND / multi-source interrupt)
Tạo tín hiệu “kéo xuống” cho bus/đường điều khiển dùng pull-up
Mạch đệm điều khiển LED/buzzer (qua pull-up và giới hạn dòng đúng cách)
Logic điều kiện, khóa/mở tín hiệu, tạo NOT bằng NAND (nối chung 2 input)
Mạch học tập: so sánh khác nhau giữa ngõ ra push-pull và open-drain

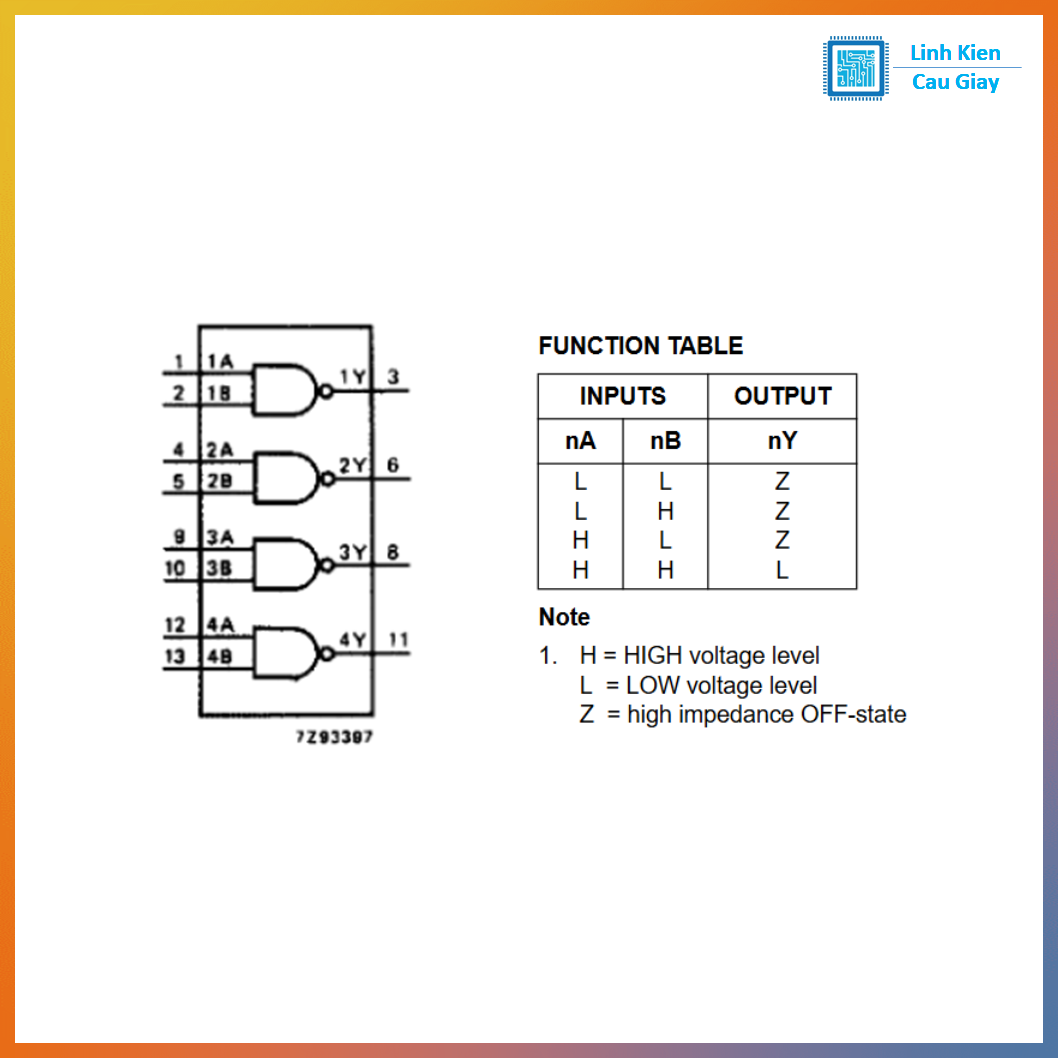

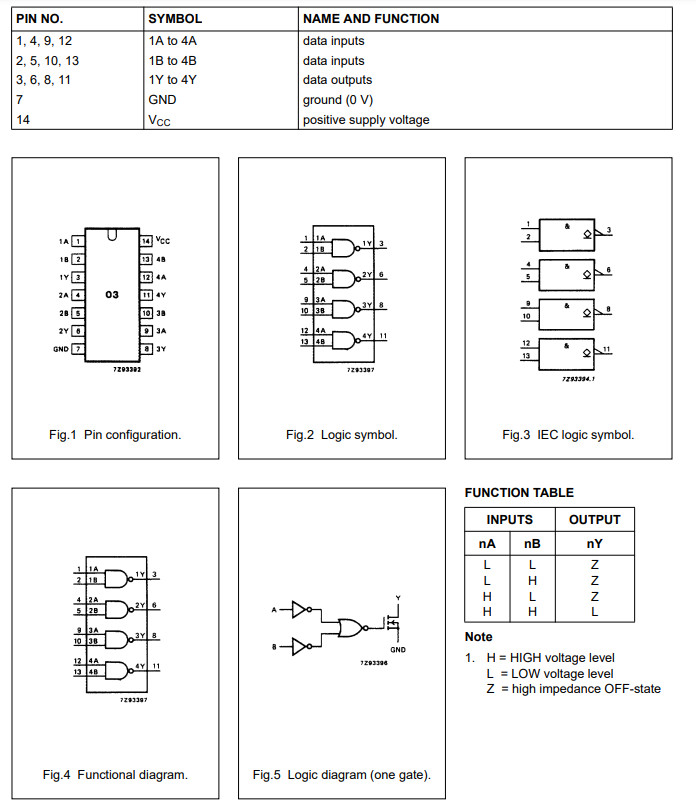

Sơ đồ chân

74HC03 dùng chung pinout họ 74HCxx dạng 14 chân:
VCC: nguồn dương
GND: mass
4 cổng NAND: mỗi cổng có 2 chân IN và 1 chân OUT (open-drain)

Lưu ý quan trọng: Vì OUT là open-drain nên bắt buộc có điện trở kéo lên nếu muốn đọc mức “1”.

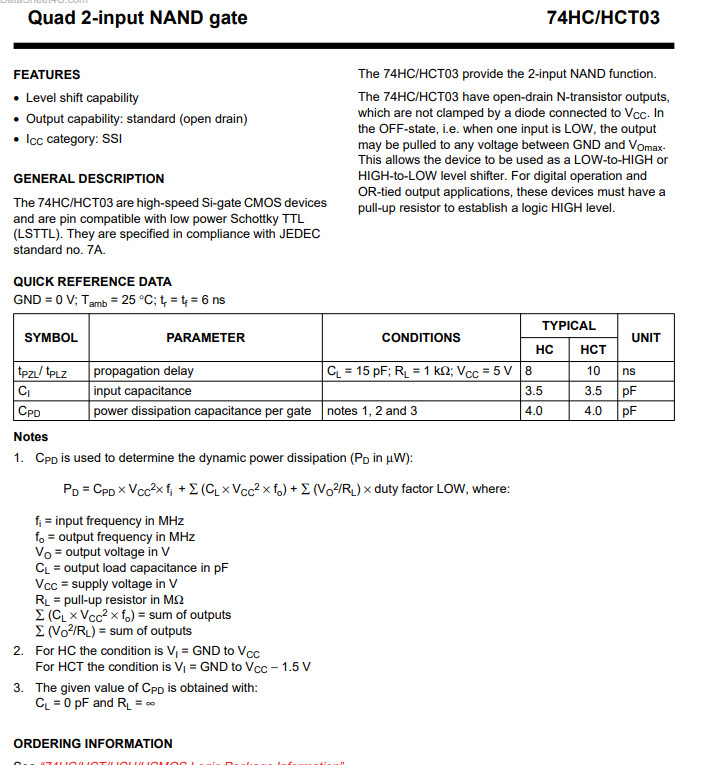

Thông số kĩ thuật

Loại: Quad 2-input NAND gate open-drain
Điện áp hoạt động: 2V–6V (phổ biến 3.3V/5V)
Số cổng: 4
Ngõ ra: open-drain (kéo xuống), cần pull-up để lên mức cao
Đóng gói:

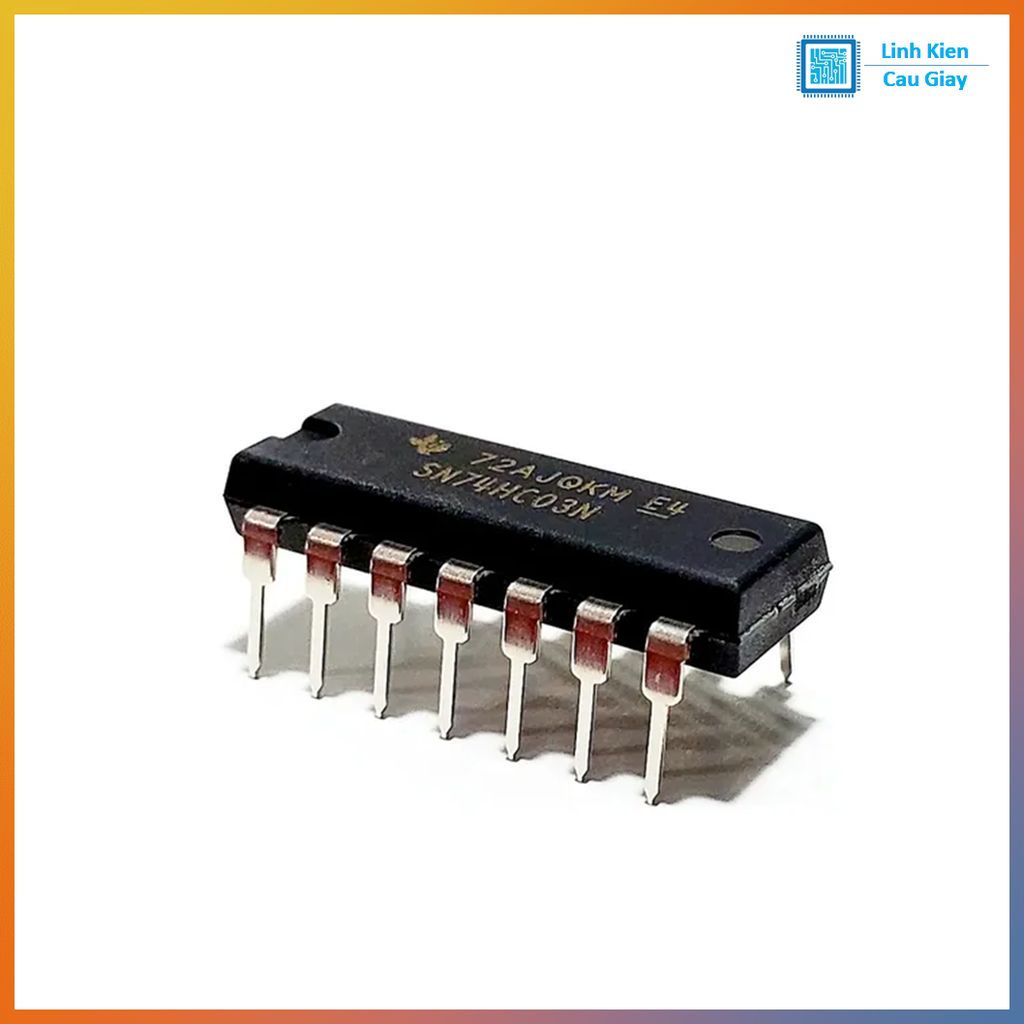

Chân cắm: DIP-14 (dễ hàn, DIY)

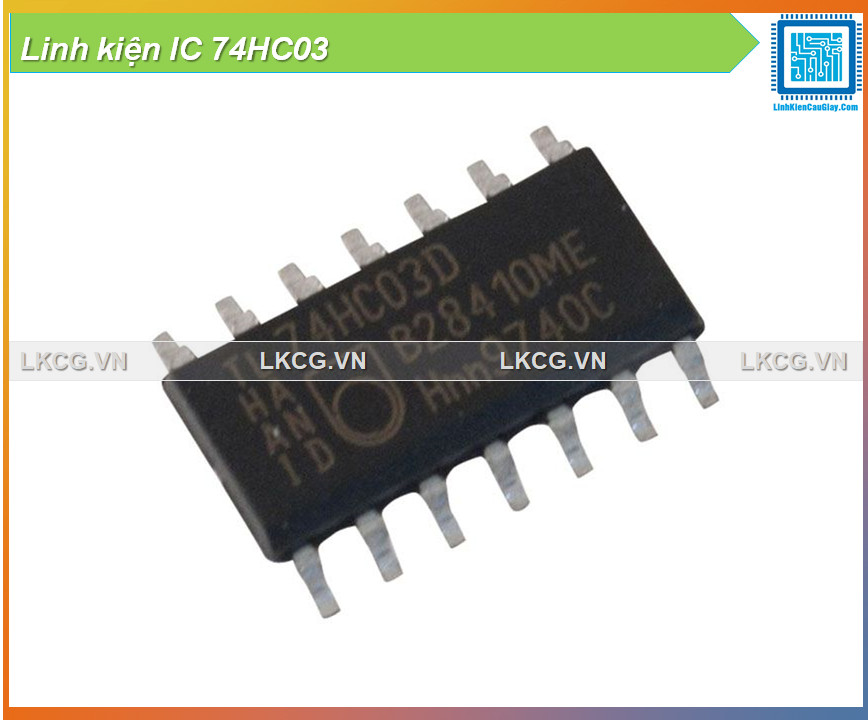

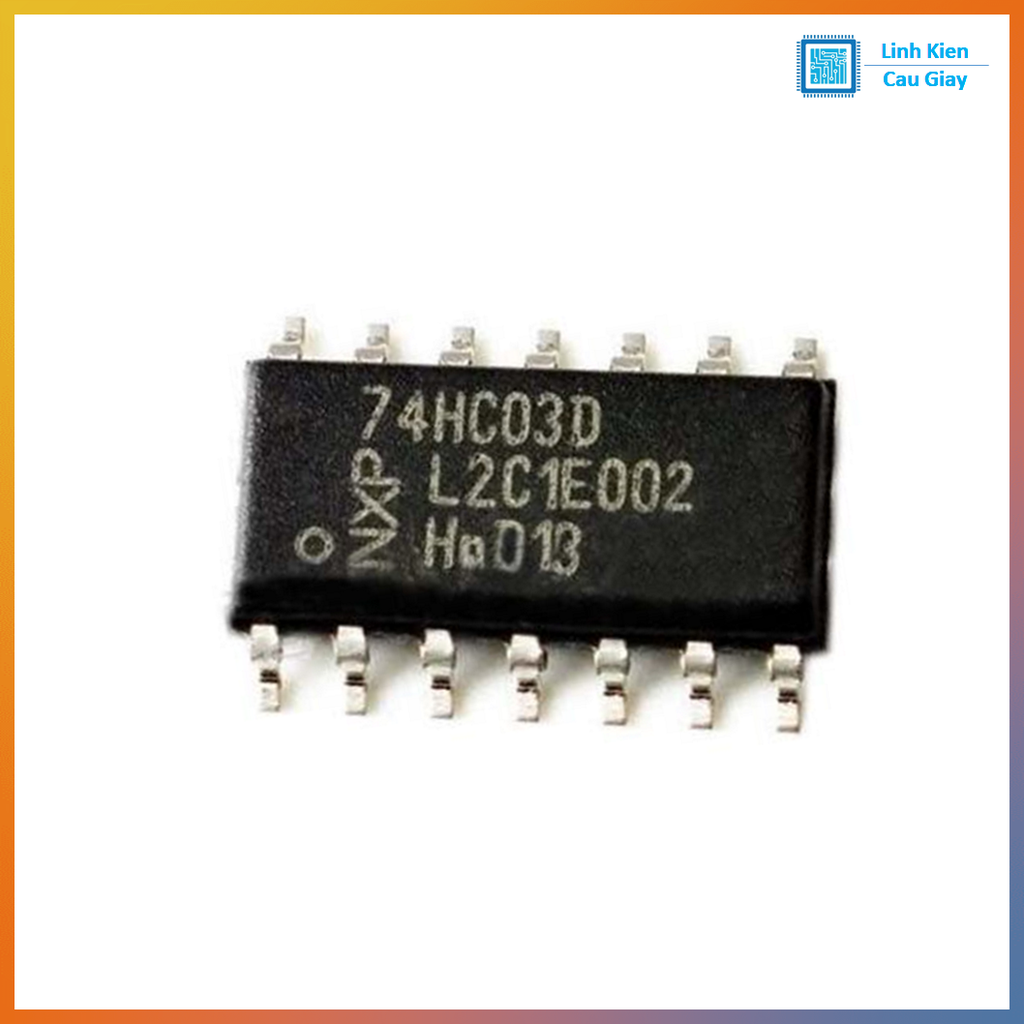

Chân dán: SOP-14 / SOIC-14 (gọn, sản xuất)

Hướng dẫn sử dụng

Bước 1: Cấp nguồn
VCC → 3.3V hoặc 5V
GND → mass
Gắn tụ 100nF sát VCC–GND

Bước 2: Dùng cổng NAND như bình thường (nhưng thêm pull-up cho OUT)
OUT → mắc điện trở kéo lên về VCC (thường 4.7k–10k, tùy tốc độ/tải)
Đưa 2 tín hiệu vào IN1, IN2 → OUT sẽ kéo xuống 0 khi điều kiện NAND cho 0

Bảng logic NAND (chức năng logic)
0 0 → 1
0 1 → 1
1 0 → 1
1 1 → 0
(Chỉ khác: mức “1” là do điện trở kéo lên tạo ra)

Mẹo dùng nhanh
Làm NOT: nối IN1 = IN2 = tín hiệu vào, OUT + pull-up → tín hiệu đảo
Wired-AND: nối chung nhiều OUT lại 1 đường + 1 điện trở kéo lên (chỉ áp dụng đúng kiểu open-drain)

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
