IC 74HC125 – IC đệm 4 kênh 3 trạng thái (Tri-State Buffer) DIP14 / SOP14


Mô tả sản phẩm

IC 74HC125 là IC đệm tín hiệu 4 kênh (Quad Buffer) với ngõ ra 3 trạng thái (Tri-State). Mỗi kênh có 1 ngõ vào (A) và 1 ngõ ra (Y), kèm chân cho phép ngõ ra (Enable/OE) để đưa ngõ ra về trạng thái High-Z (ngắt khỏi đường bus) khi không cần điều khiển. Đây là linh kiện rất hay dùng để cách ly tín hiệu, chia sẻ bus, chống xung đột nhiều nguồn điều khiển, hoặc đệm tăng khả năng kéo tải logic.

Phân loại

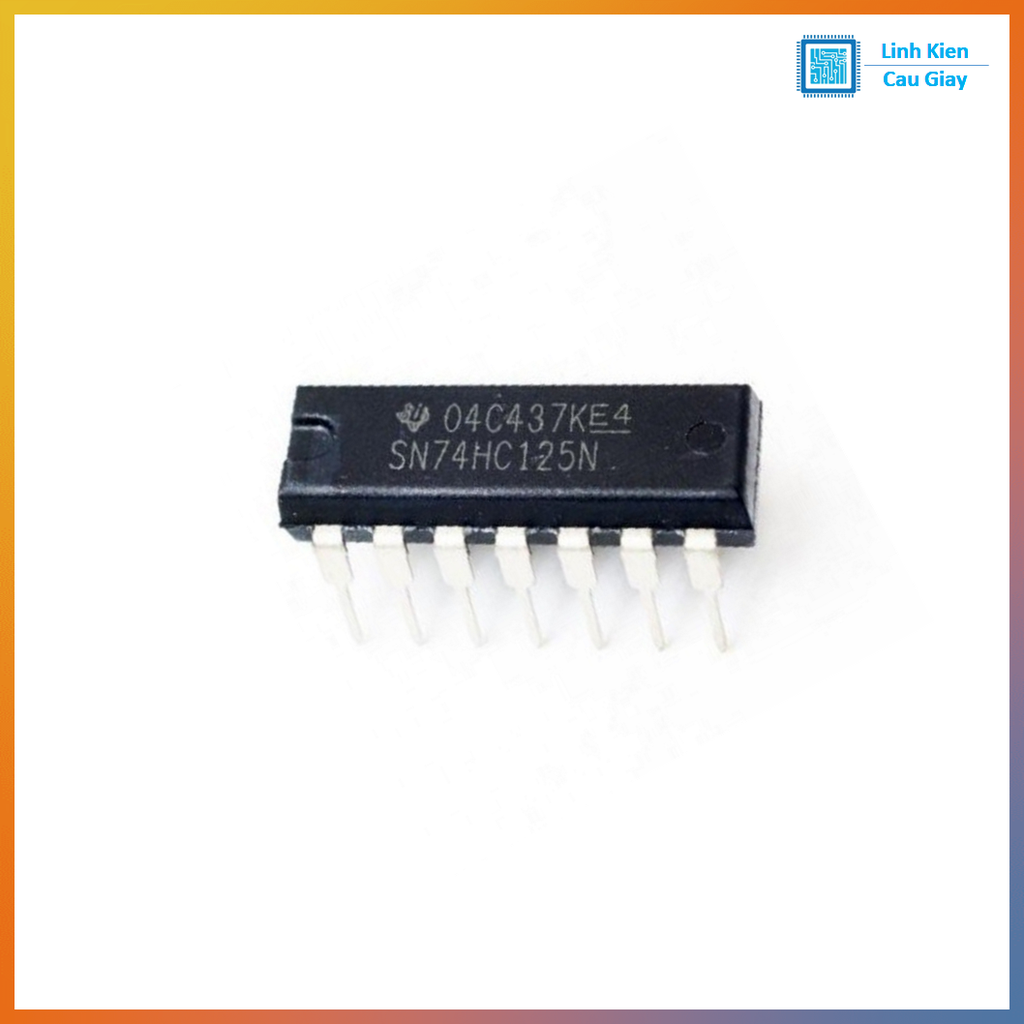

Chân cắm DIP14: dễ cắm breadboard, dễ hàn

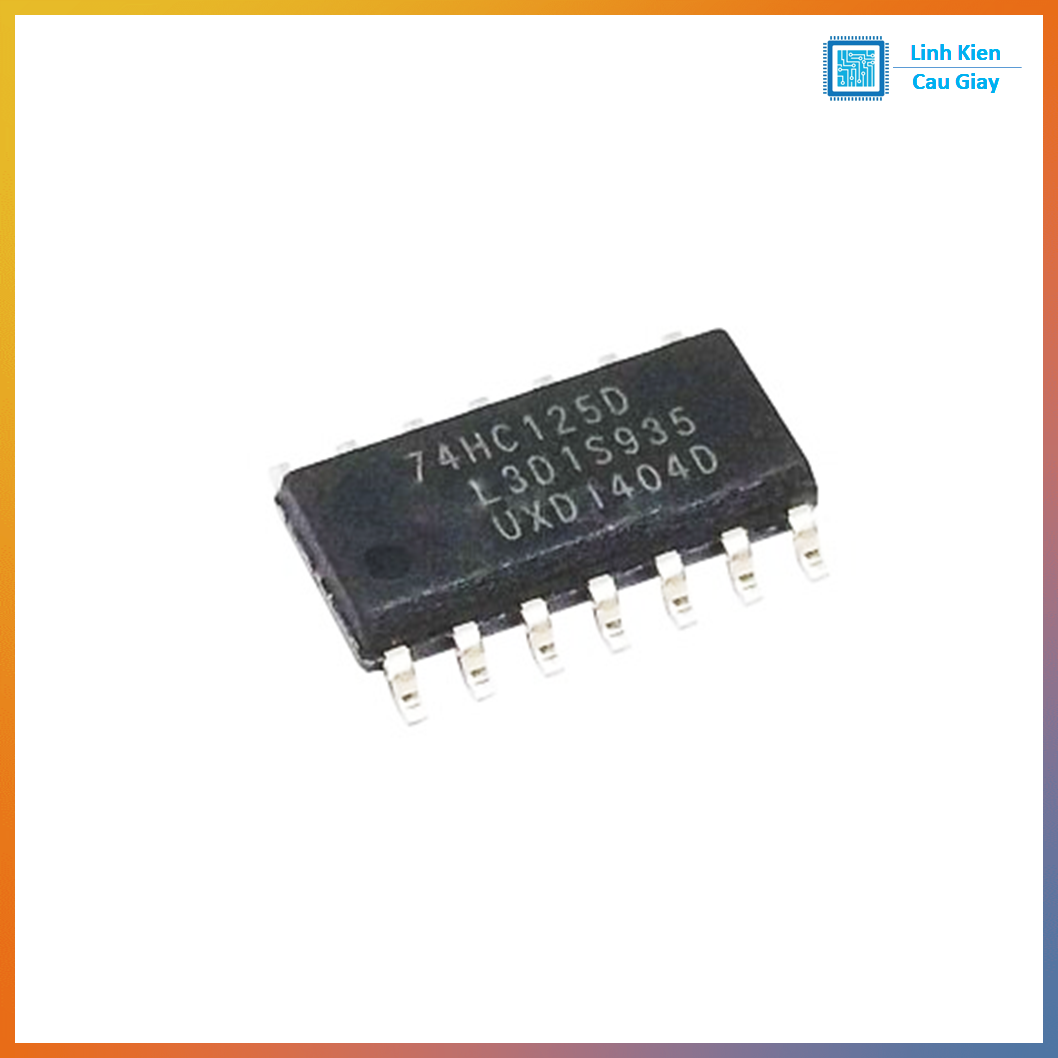

Chân dán SOP14: gọn, phù hợp PCB SMD

Ứng dụng

Chia sẻ bus dữ liệu (nhiều thiết bị dùng chung 1 đường, tránh tranh chấp)
Cách ly tín hiệu MCU với ngoại vi (bảo vệ, giảm nhiễu)
Đệm tín hiệu SPI/UART/CLK khi dây dài, tải nhiều đầu vào
Điều khiển LED/relay qua tầng logic (đệm tín hiệu, không kéo tải công suất trực tiếp)
Làm “công tắc logic” (Enable để bật/tắt đường tín hiệu)

Ghi chú logic Tri-State
OE/EN bật → Y = A
OE/EN tắt → Y = High-Z (ngõ ra ngắt, không 0 cũng không 1)

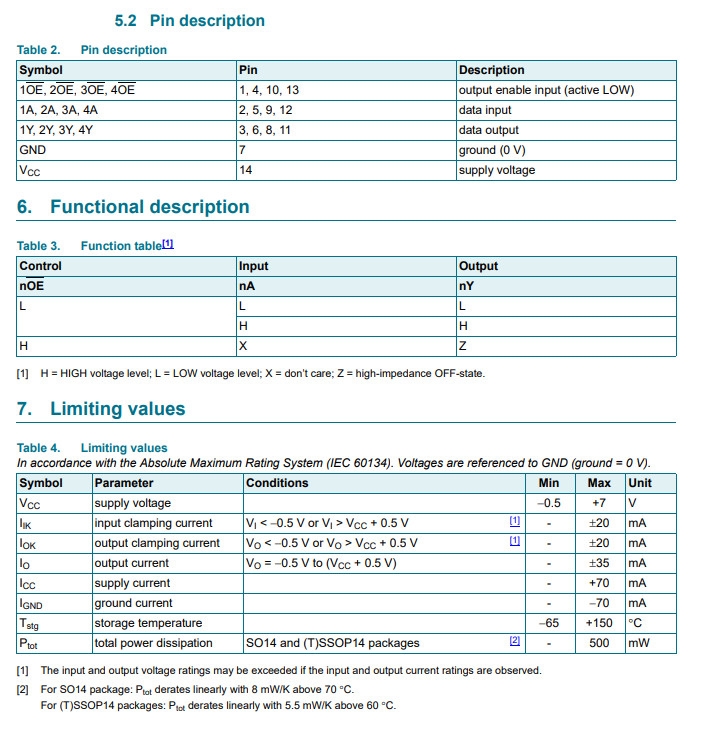

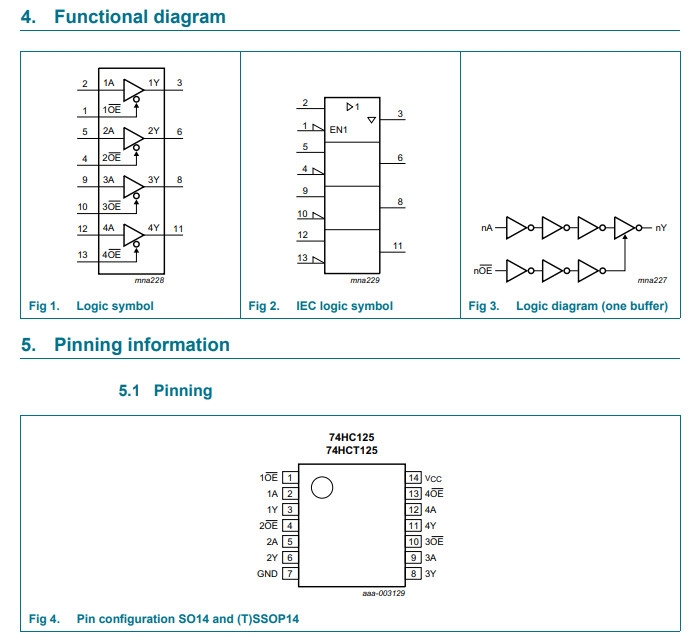

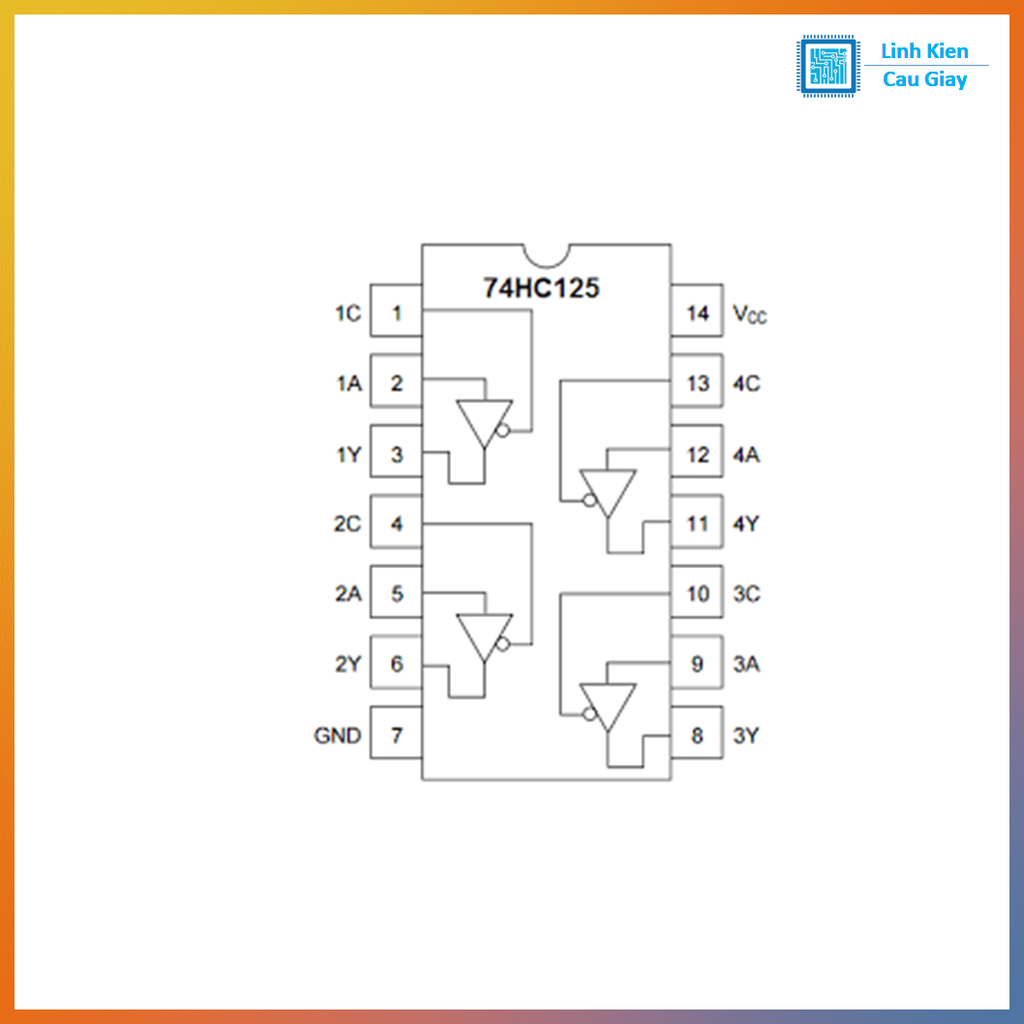

Sơ đồ chân

Nhìn từ mặt trên IC, rãnh khuyết ở phía trên:

1: 1OE (Enable kênh 1)
2: 1A
3: 1Y
4: 2OE
5: 2A
6: 2Y
7: GND

8: 3Y
9: 3A
10: 3OE
11: 4Y
12: 4A
13: 4OE
14: VCC

Thông số kĩ thuật

Chức năng: Quad 3-State Buffer / Line Driver

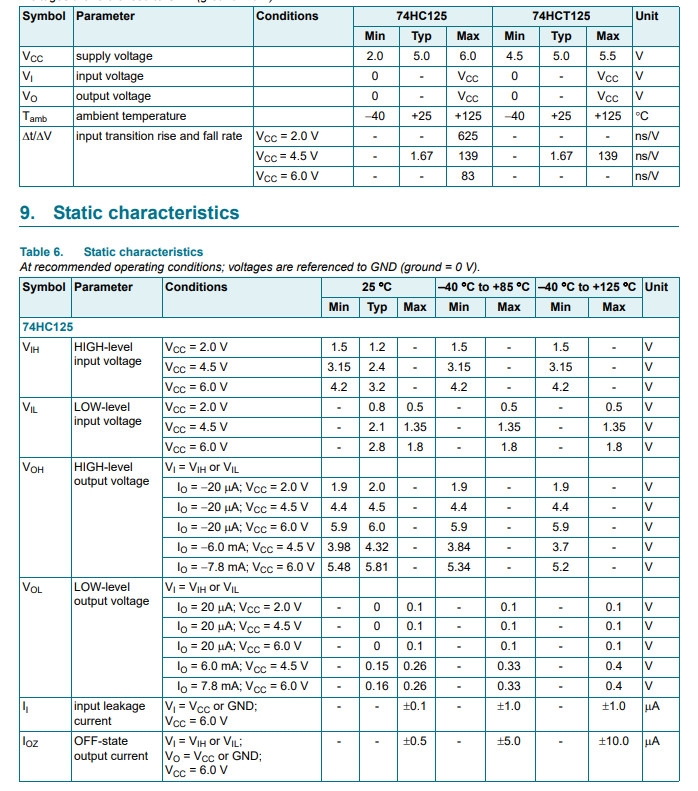

Điện áp hoạt động (VCC): 2V đến 6V (thường dùng 3.3V hoặc 5V)
Chuẩn logic: CMOS 74HC (ngưỡng phụ thuộc VCC)
Tốc độ: nhanh, phù hợp mạch số
Dòng ngõ ra: mức mA (đủ kéo tải logic, không dùng cho tải công suất)
Đóng gói: DIP-14 (chân cắm) / SOP-14 (chân dán)

Hướng dẫn sử dụng

1. Cấp nguồn
   VCC (14) → 3.3V hoặc 5V
   GND (7) → GND

2. Chống nhiễu nguồn
   Gắn tụ 0.1µF (104) sát chân 14–7

3. Điều khiển Enable đúng cách
   Nếu là /OE (active-LOW):
   / OE = 0 → Y theo A
   / OE = 1 → Y High-Z (ngắt)

4. Tránh xung đột bus
   Khi nhiều thiết bị cùng nối vào 1 đường, đảm bảo chỉ 1 kênh được enable tại một thời điểm

5. Không để chân input/enable bị trôi
   Input/Enable không dùng nên kéo lên hoặc kéo xuống (qua 10k)

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
