Linh kiện IC 74HC32
(Mã SP:CG001157)
Thương hiệu: Chưa cập nhật |
Đánh giá
:Giá
:
Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận
Mô tả sản phẩm
IC 74HC32 là một vi mạch thuộc họ logic CMOS 74HC, tích hợp bốn cổng logic OR 2 đầu vào độc lập. Mỗi cổng thực hiện phép toán logic OR chuẩn, với đầu ra mức cao khi ít nhất một đầu vào ở mức cao.
Sản phẩm có thể hoạt động ở dải điện áp rộng từ 2V đến 6V, tốc độ chuyển mạch cao, tiêu thụ điện năng thấp và tương thích mức logic TTL. Đây là một linh kiện phổ biến trong các mạch số, ứng dụng điều khiển, xử lý tín hiệu số.

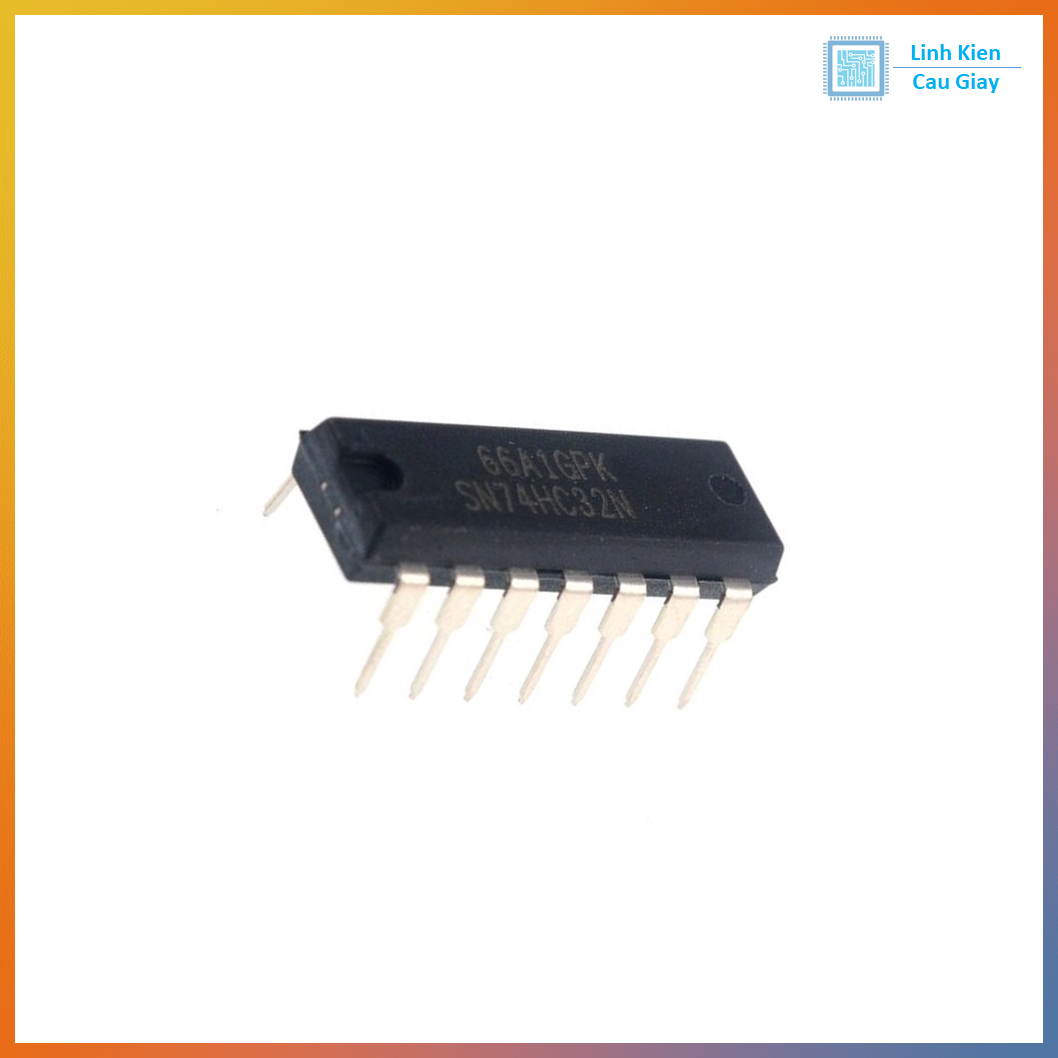

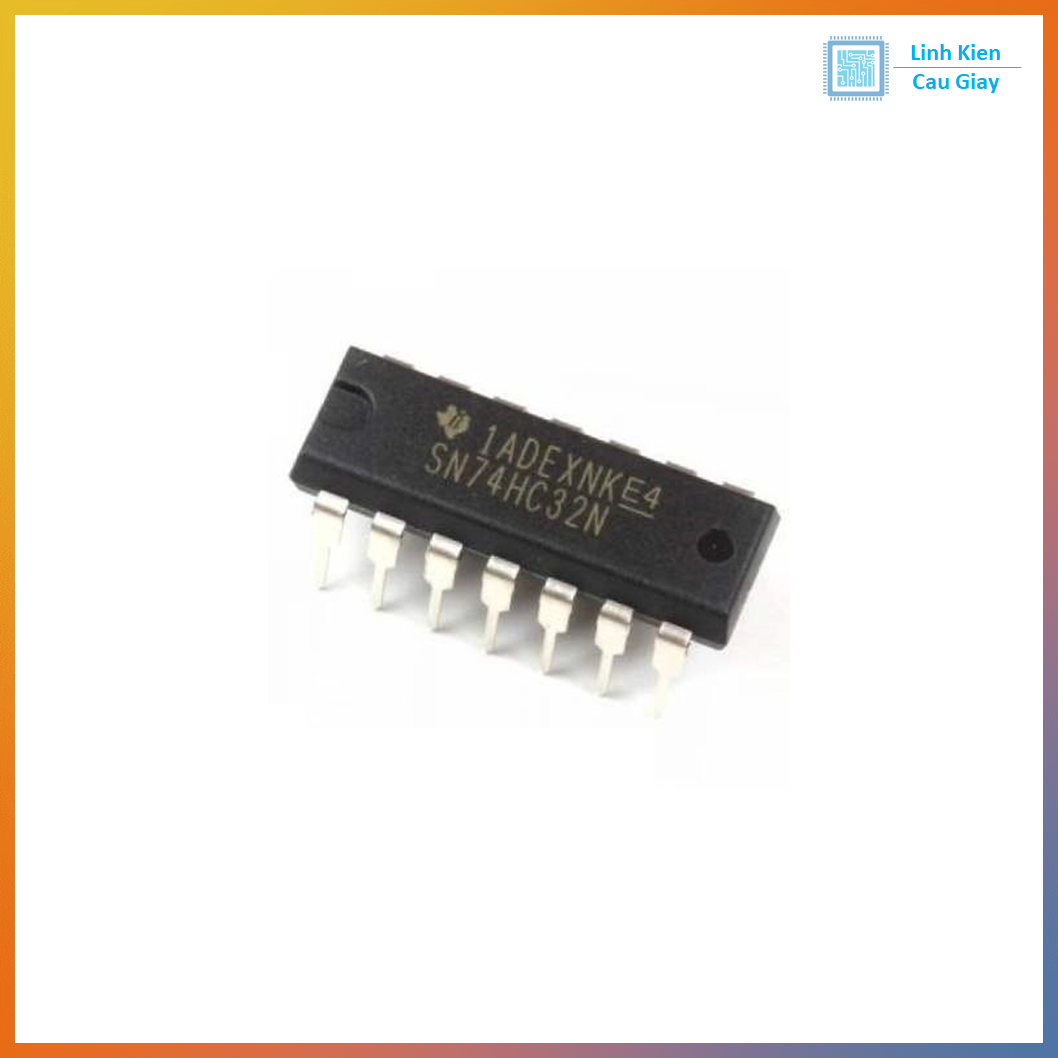

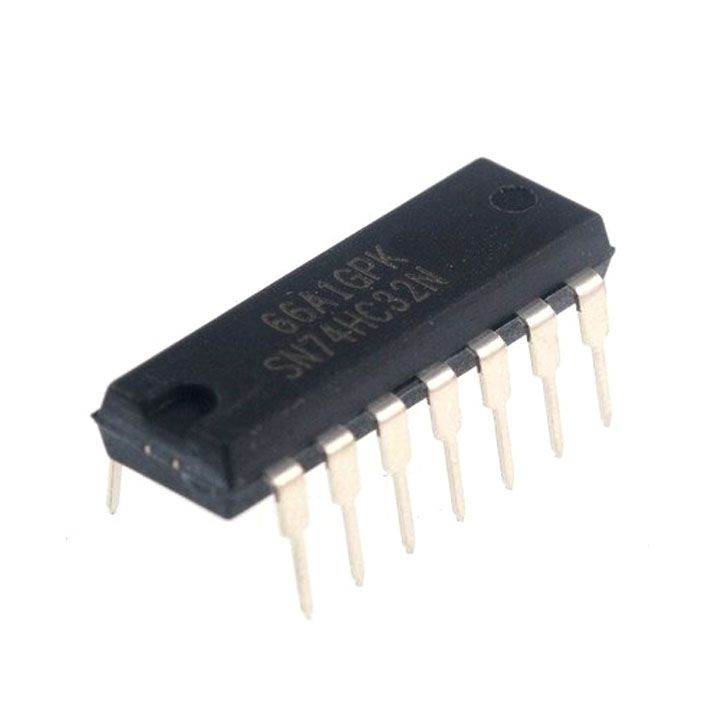

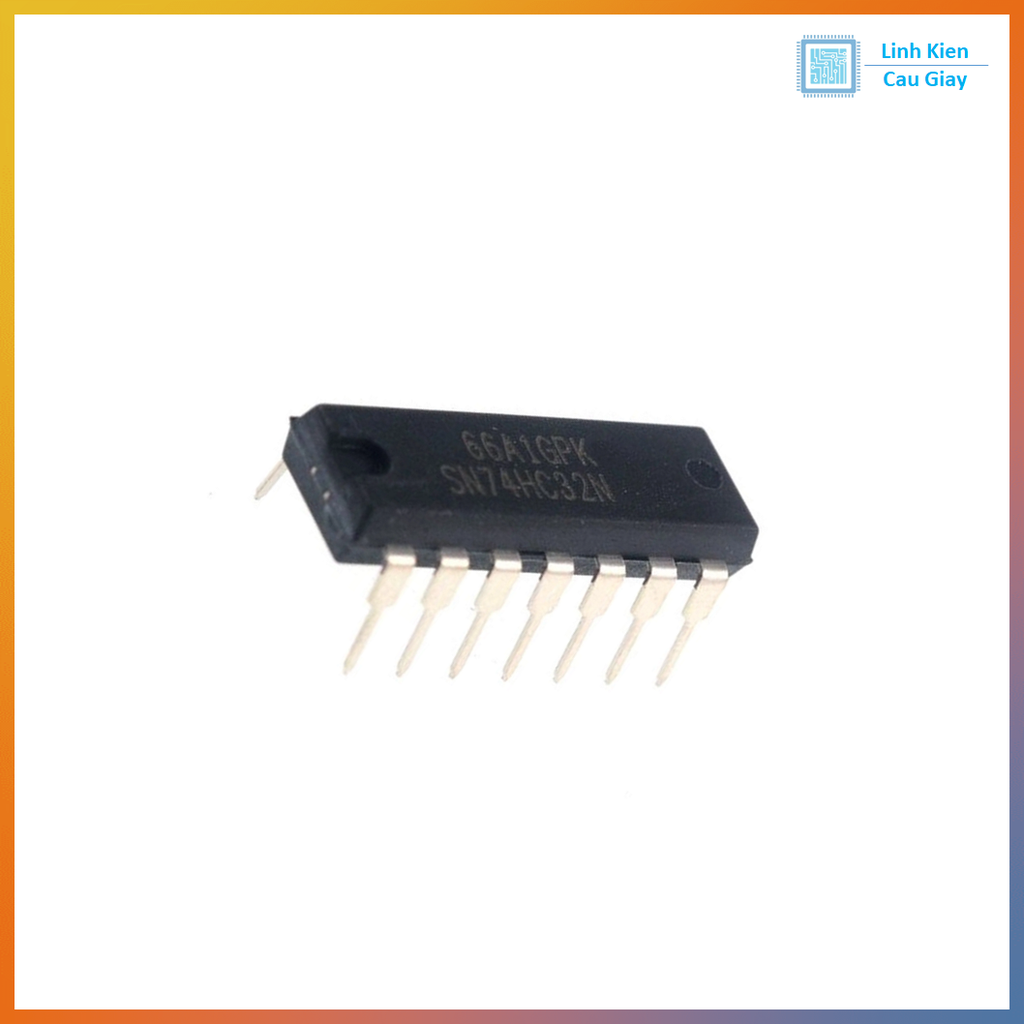

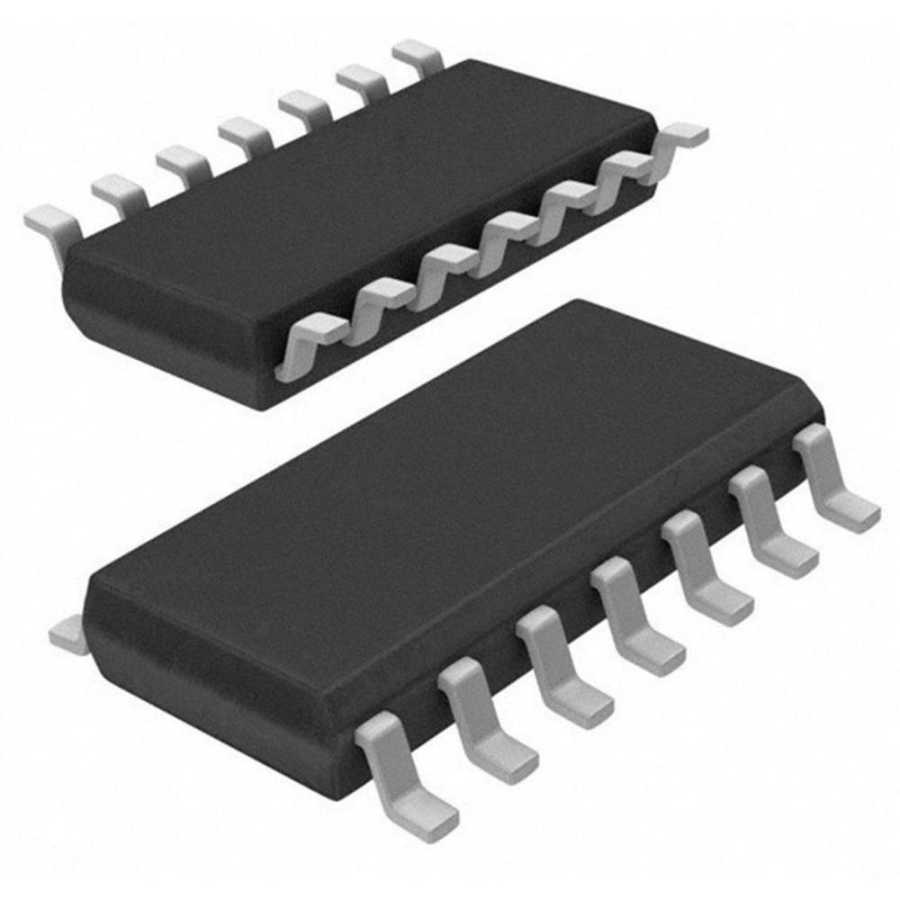

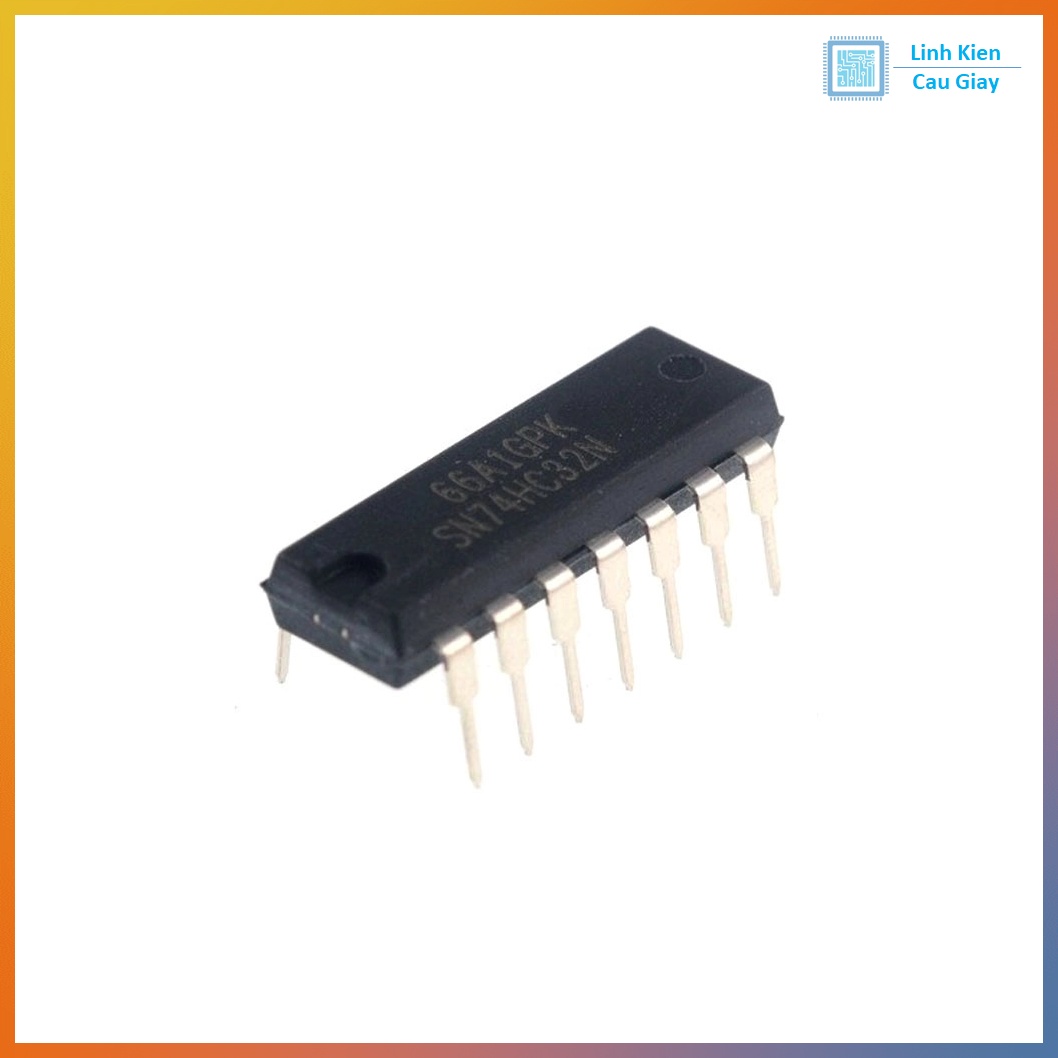

Có sẵn loại chân DIP-14 (cắm) và SOP-14 (dán), phù hợp cho cả thử nghiệm và sản xuất.
Ứng dụng
-
Mạch xử lý logic số, ghép điều kiện
-
Mạch điều khiển, rơ le điều kiện kép
-
Mạch đếm, phân tích tín hiệu
-
Hệ thống báo động, điều khiển đèn
-
Ứng dụng giáo dục, học lập trình logic

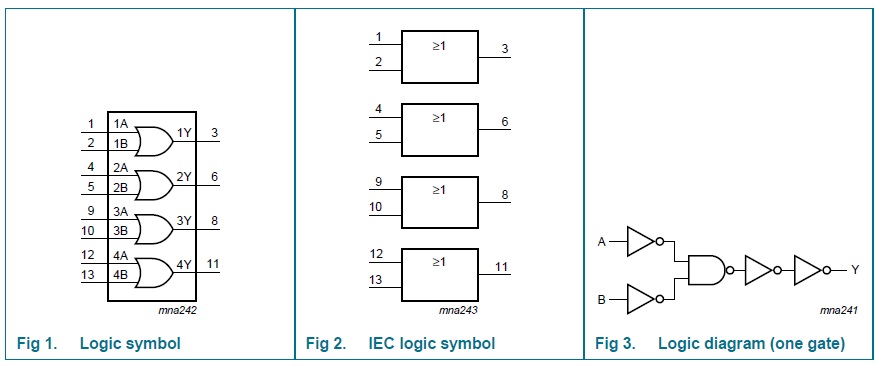

Sơ đồ chân
4 cổng OR:
-
1A, 1B → 1Y
-
2A, 2B → 2Y
-
3A, 3B → 3Y
-
4A, 4B → 4Y
Thông số kĩ thuật
Thông số | Giá trị |
---|---|
Mã linh kiện | 74HC32 |
Loại cổng logic | OR – 2 đầu vào (4 cổng) |
Số chân | 14 |
Điện áp hoạt động | 2V – 6V |
Điện áp tiêu chuẩn | 5V |
Dòng tiêu thụ | < 1μA (ở trạng thái tĩnh) |
Tốc độ chuyển mạch | ~7ns tại Vcc = 5V |
Dòng đầu ra tối đa | ±25mA |
Dải nhiệt độ hoạt động | -40°C đến +85°C |
Giao tiếp | Logic CMOS, TTL tương thích |
Đóng gói | DIP-14 / SOP-14 |
Hướng dẫn sử dụng
-
Cấp nguồn từ 2V đến 6V vào VCC, nối GND
-
Kết nối các tín hiệu logic vào các chân A và B tương ứng
-
Đọc đầu ra tại chân Y – mức cao khi A hoặc B là HIGH
-
Không để đầu vào hở (nên dùng điện trở kéo hoặc nối mức logic xác định)
-
Kết hợp nhiều IC để mở rộng số lượng cổng
-
Thường sử dụng với vi điều khiển, mạch logic TTL, relay điều khiển
Hình ảnh
Bảo hành
Linh kiện mới 100%, test kỹ nếu khách yêu cầu
Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)
Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách
Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
