IC 74HC138 – IC giải mã 3 ra 8 (Decoder/Demux) DIP16 / SOP16

Mô tả sản phẩm

IC 74HC138 là IC giải mã 3 ra 8 (3-to-8 Decoder/Demultiplexer) thuộc họ 74HC. IC nhận 3 tín hiệu chọn (A, B, C) và sẽ kích hoạt 1 trong 8 ngõ ra (Y0…Y7) tương ứng. Đặc điểm quan trọng: các ngõ ra của 74HC138 là “active LOW” (ngõ ra được chọn sẽ xuống mức 0, các ngõ ra còn lại ở mức 1). Ngoài ra IC có 3 chân Enable giúp bật/tắt và phối hợp ghép tầng để mở rộng số kênh.

Ứng dụng

Giải mã địa chỉ (address decoding) cho MCU/CPU, chọn chip theo địa chỉ
Chọn 1 trong nhiều thiết bị (chip select) cho SPI/I/O mở rộng
Quét LED 7 đoạn/ma trận LED, chọn hàng/cột theo kênh
Điều khiển nhiều relay/driver theo từng kênh (kết hợp transistor/ULN)
Chuyển 3 bit chọn thành 8 tín hiệu điều khiển độc lập (dạng 1-of-8)

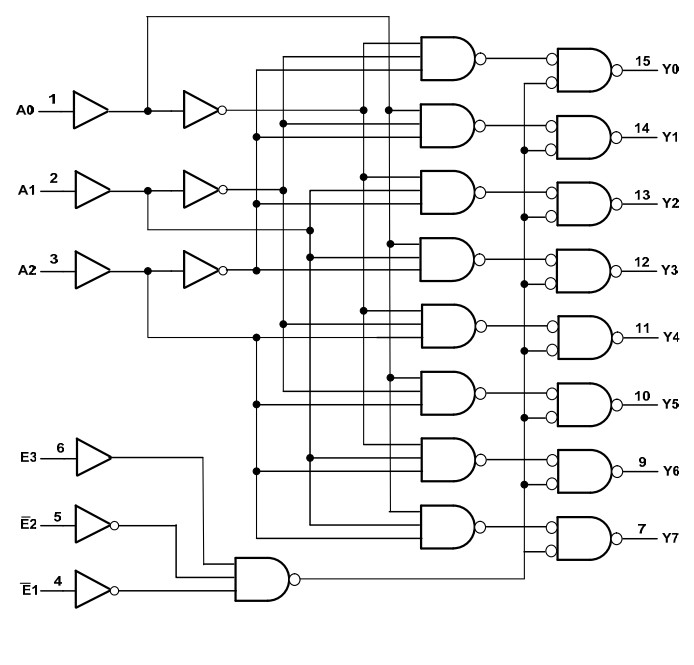

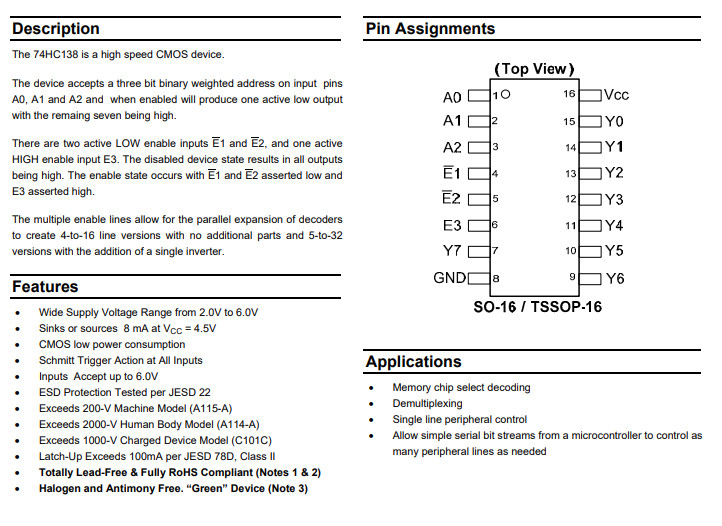

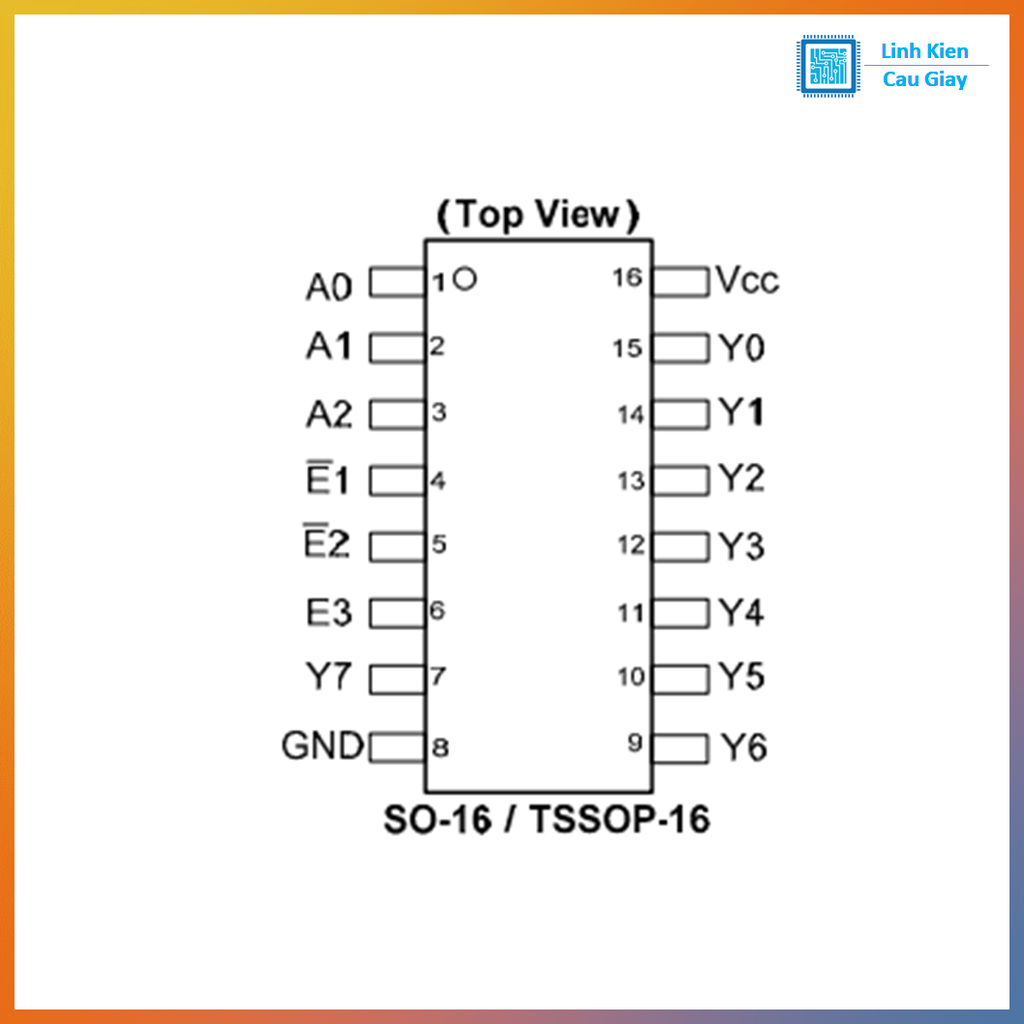

Sơ đồ chân

Nhìn từ mặt trên IC, rãnh khuyết ở phía trên:

1: A (Select A – bit thấp)
2: B (Select B)
3: C (Select C – bit cao)
4: G2A (Enable, thường active LOW)
5: G2B (Enable, thường active LOW)
6: G1 (Enable, thường active HIGH)
7: Y7 (Output, active LOW)
8: GND

9: Y6
10: Y5
11: Y4
12: Y3
13: Y2
14: Y1
15: Y0
16: VCC

Gợi ý nhớ nhanh: GND chân 8, VCC chân 16.

Điều kiện hoạt động (thường gặp)
G1 = 1, G2A = 0, G2B = 0 → IC hoạt động
Nếu không thỏa điều kiện enable → tất cả ngõ ra ở mức 1 (không kênh nào được chọn)

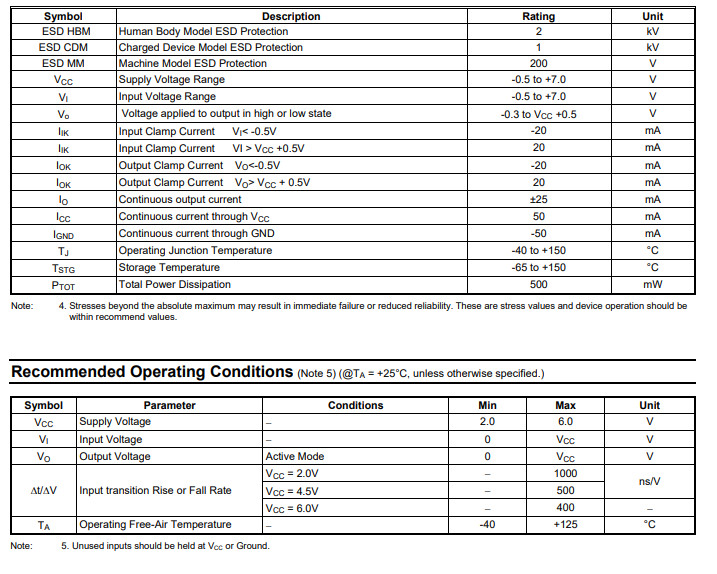

Thông số kĩ thuật

Chức năng: 3-to-8 Line Decoder / Demultiplexer
Điện áp hoạt động (VCC): 2V đến 6V (phổ biến 3.3V / 5V)
Ngõ ra: Y0…Y7 active LOW
Tốc độ: nhanh, phù hợp mạch số và quét LED
Dòng ngõ ra: mức mA (điều khiển tải logic; nếu kéo tải lớn cần tầng đệm/driver)
Đóng gói: DIP-16 (chân cắm) / SOP-16 (chân dán)

Hướng dẫn sử dụng

• Cấp nguồn
  VCC (16) → 3.3V hoặc 5V
  GND (8) → GND
  Nên gắn tụ 0.1µF (104) sát VCC–GND

• Bật IC bằng chân Enable
  G1 kéo lên mức 1
  G2A và G2B kéo xuống mức 0
  (Đúng enable thì IC mới giải mã)

• Đưa tín hiệu chọn A/B/C
  Thay đổi A, B, C (3 bit) để chọn kênh Y0…Y7
  Lưu ý: kênh được chọn sẽ xuống 0 (LOW)

• Nếu điều khiển LED/relay
  Vì ngõ ra active LOW, bạn có thể:
  Kéo LED lên VCC qua điện trở rồi dùng Y kéo xuống để sáng
  Hoặc dùng transistor/ULN2803 để kéo tải lớn an toàn

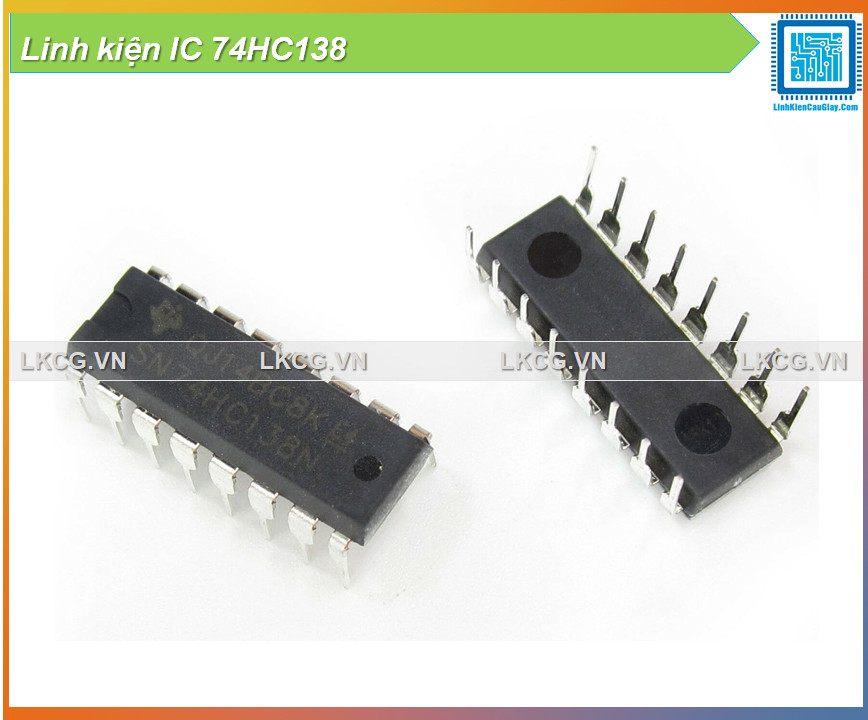

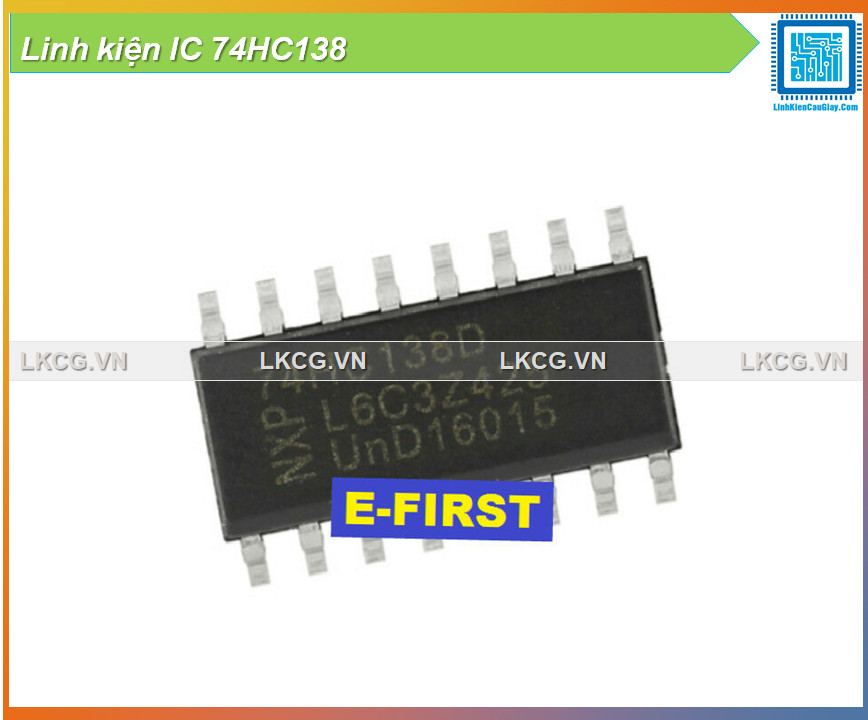

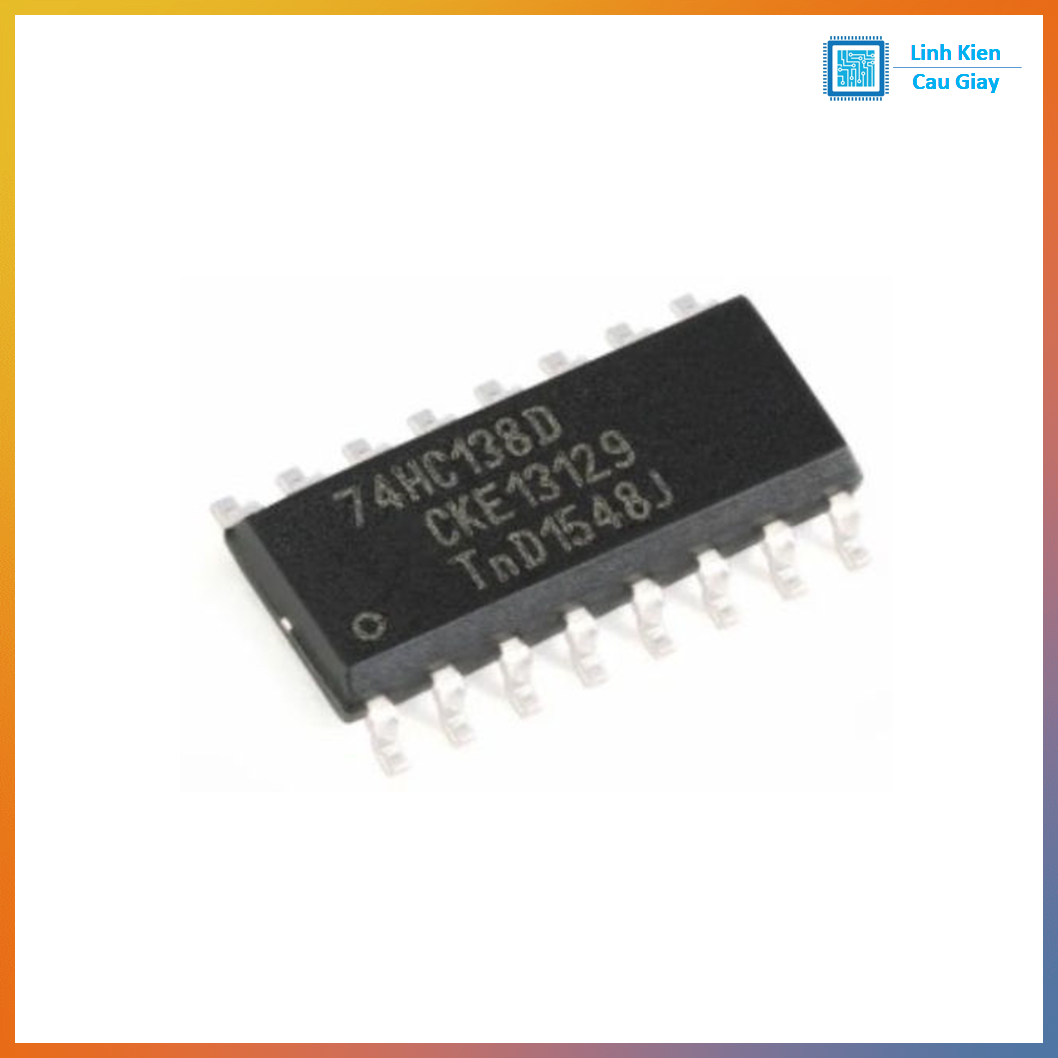

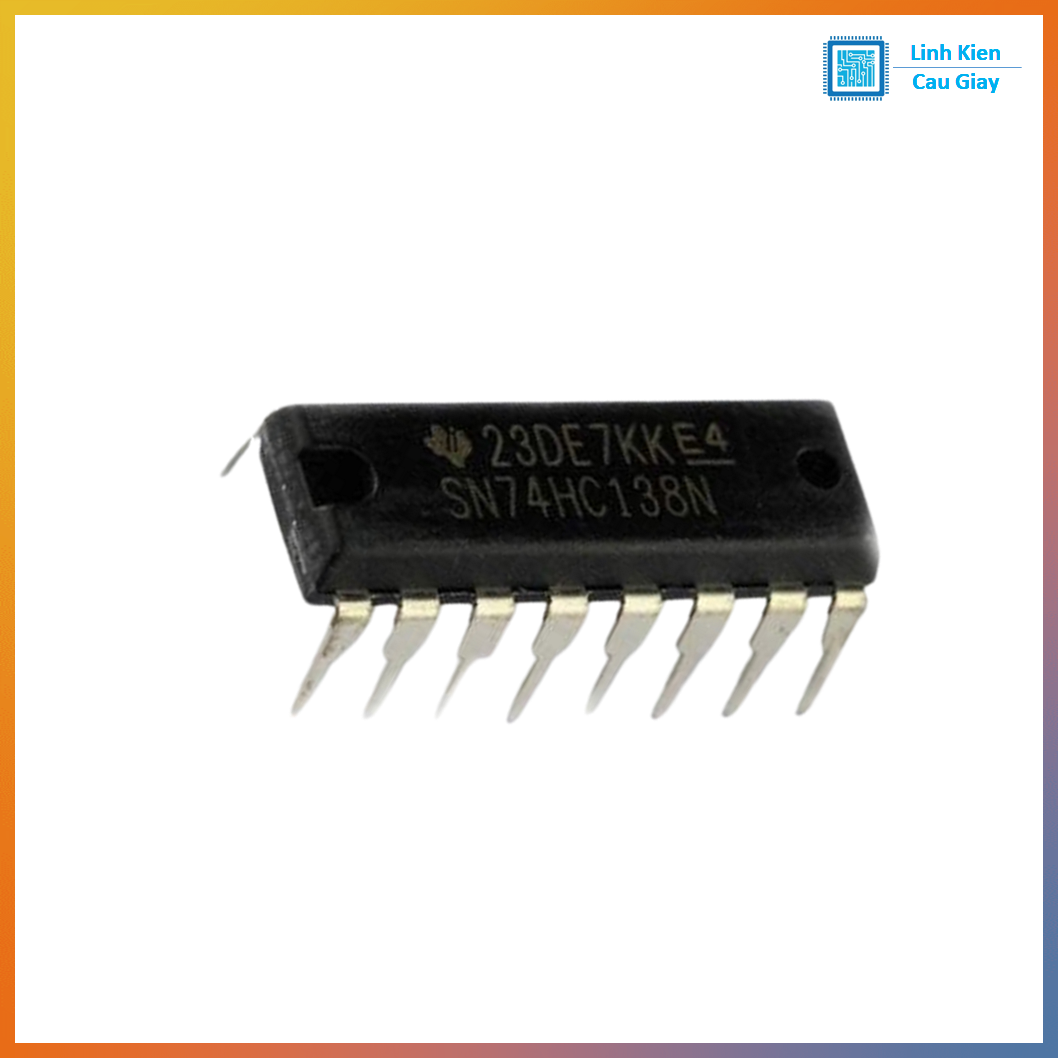

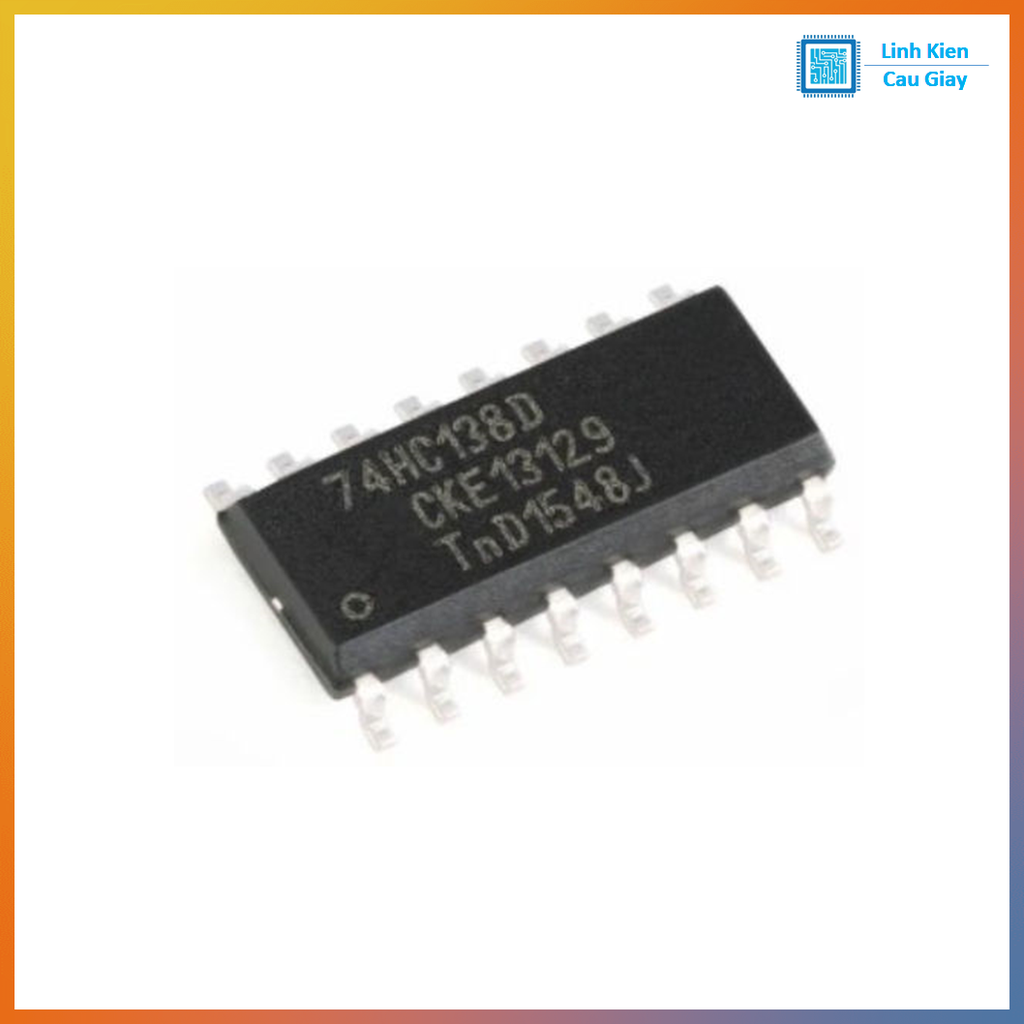

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
