IC 74HC574 – Thanh ghi chốt 8 bit (D Flip-Flop) chân dán SOP20 7.2mm

Mô tả sản phẩm

IC 74HC574 là thanh ghi/chốt 8 bit dạng D Flip-Flop (Octal D-Type Flip-Flop Register) có ngõ ra 3 trạng thái (Tri-State). Dữ liệu 8 bit ở ngõ vào (D0…D7) sẽ được chốt đồng thời theo cạnh xung clock (CLK) và giữ ổn định ở ngõ ra (Q0…Q7) cho đến lần clock tiếp theo. Nhờ có /OE, bạn có thể ngắt ngõ ra về High-Z để dùng chung bus dữ liệu, tránh xung đột.

Ứng dụng

Chốt dữ liệu 8 bit cho bus (MCU/CPU ↔ ngoại vi)
Giữ trạng thái điều khiển LED, relay (qua driver), tín hiệu chọn IC
Làm “register” 8 bit ổn định (không nhấp nháy như shift register không latch)
Ghép với 74HC138/74HC245 tạo hệ giải mã + đệm bus
Dự án học tập mạch số: thanh ghi, bus, điều khiển song song

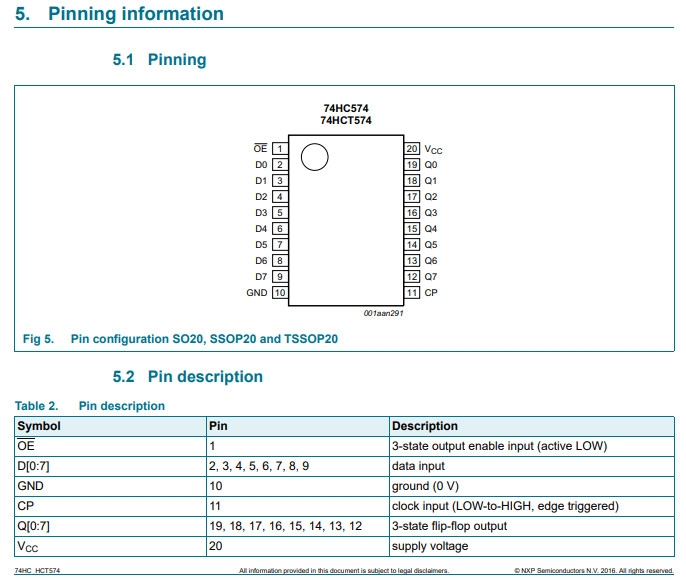

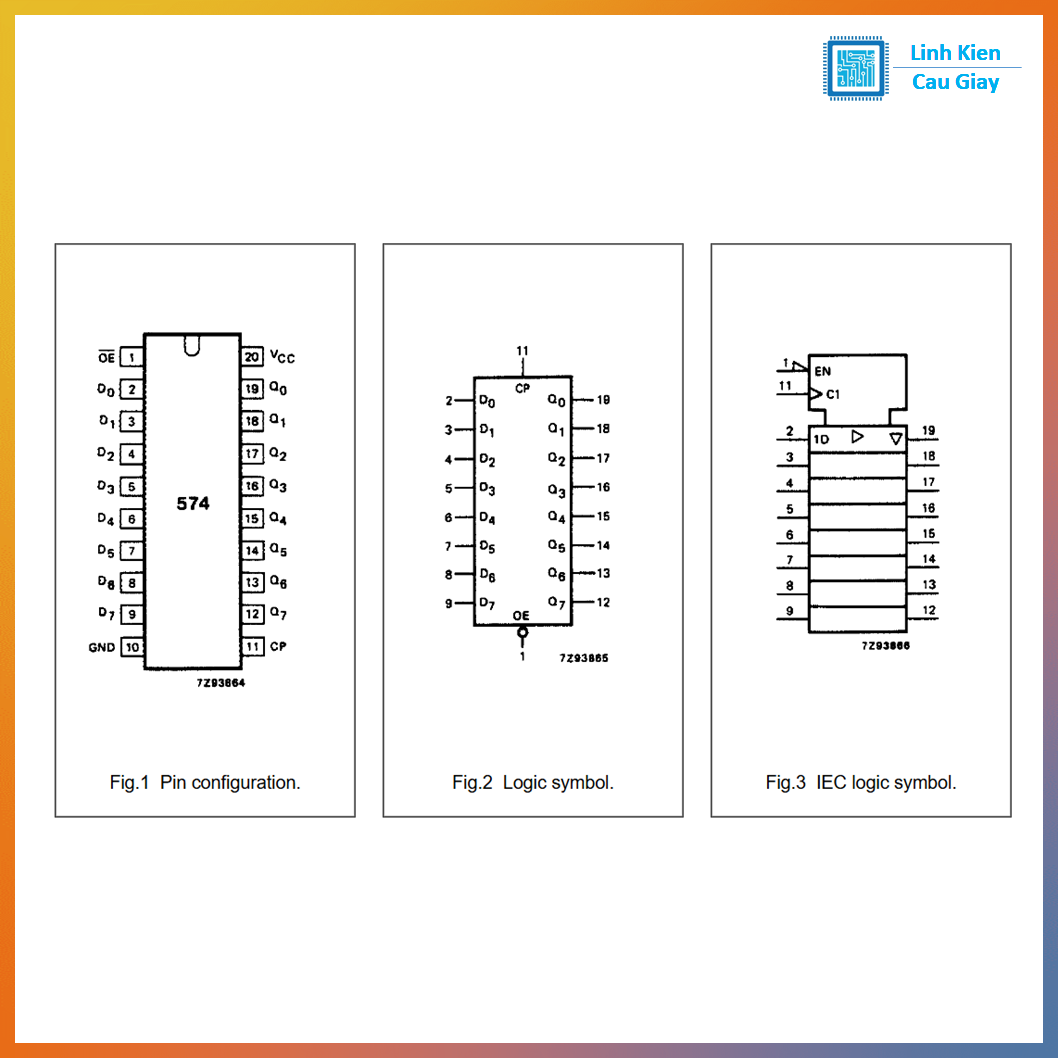

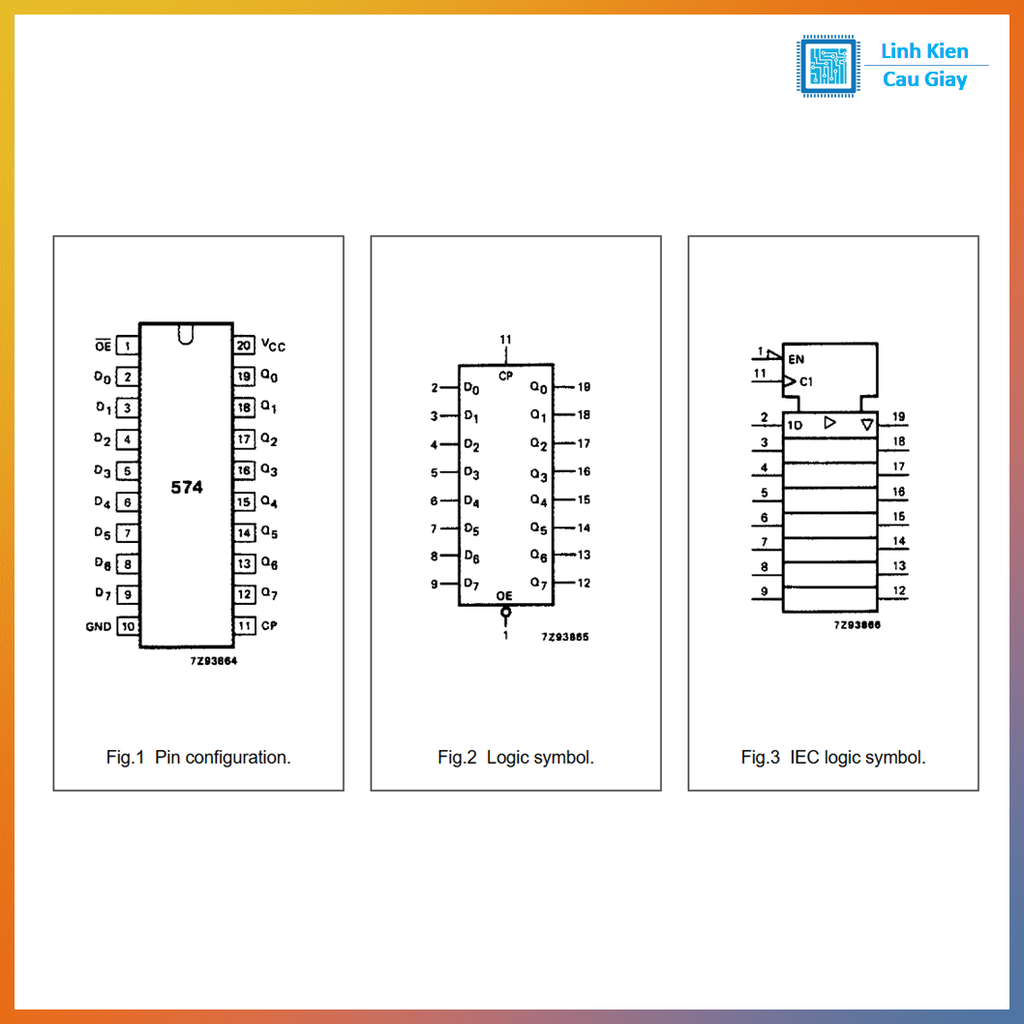

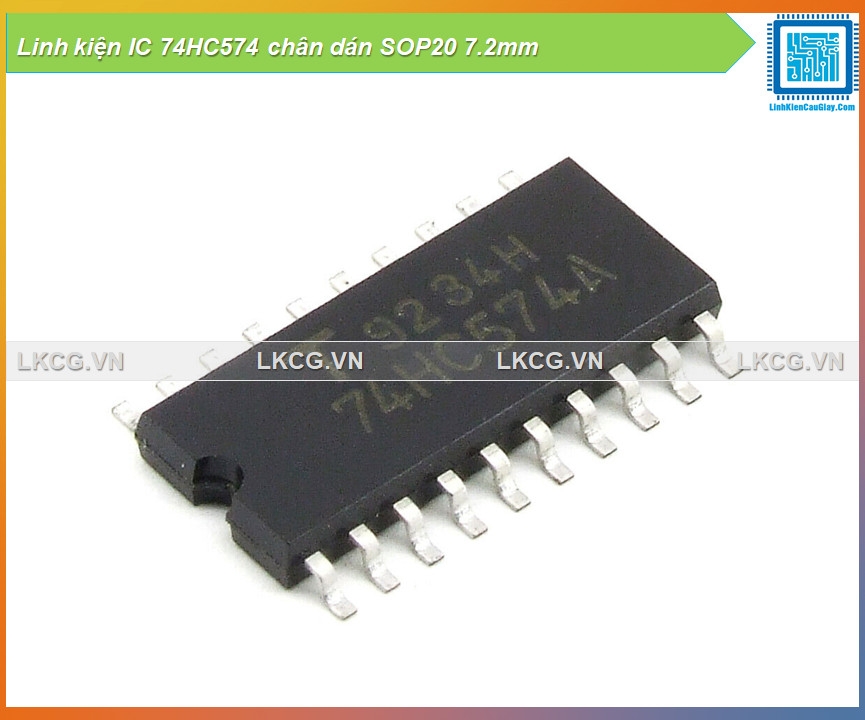

Sơ đồ chân

Nhìn từ mặt trên IC, rãnh khuyết ở phía trên:

1: /OE (Output Enable, active LOW)
2: D0
3: D1
4: D2
5: D3
6: D4
7: D5
8: D6
9: D7
10: GND

11: CLK (Clock)
12: Q7
13: Q6
14: Q5
15: Q4
16: Q3
17: Q2
18: Q1
19: Q0
20: VCC

Ghi nhớ nhanh: GND chân 10, VCC chân 20.

Nguyên lý hoạt động

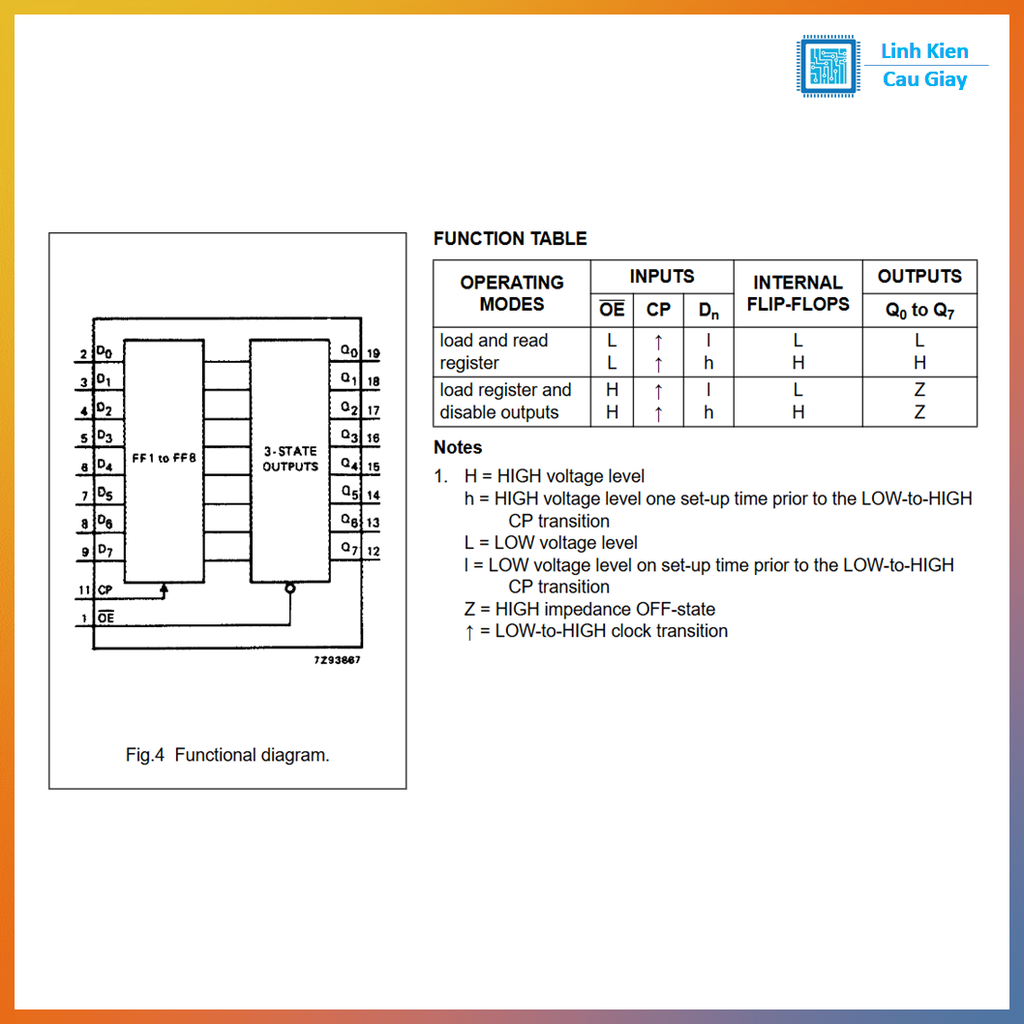

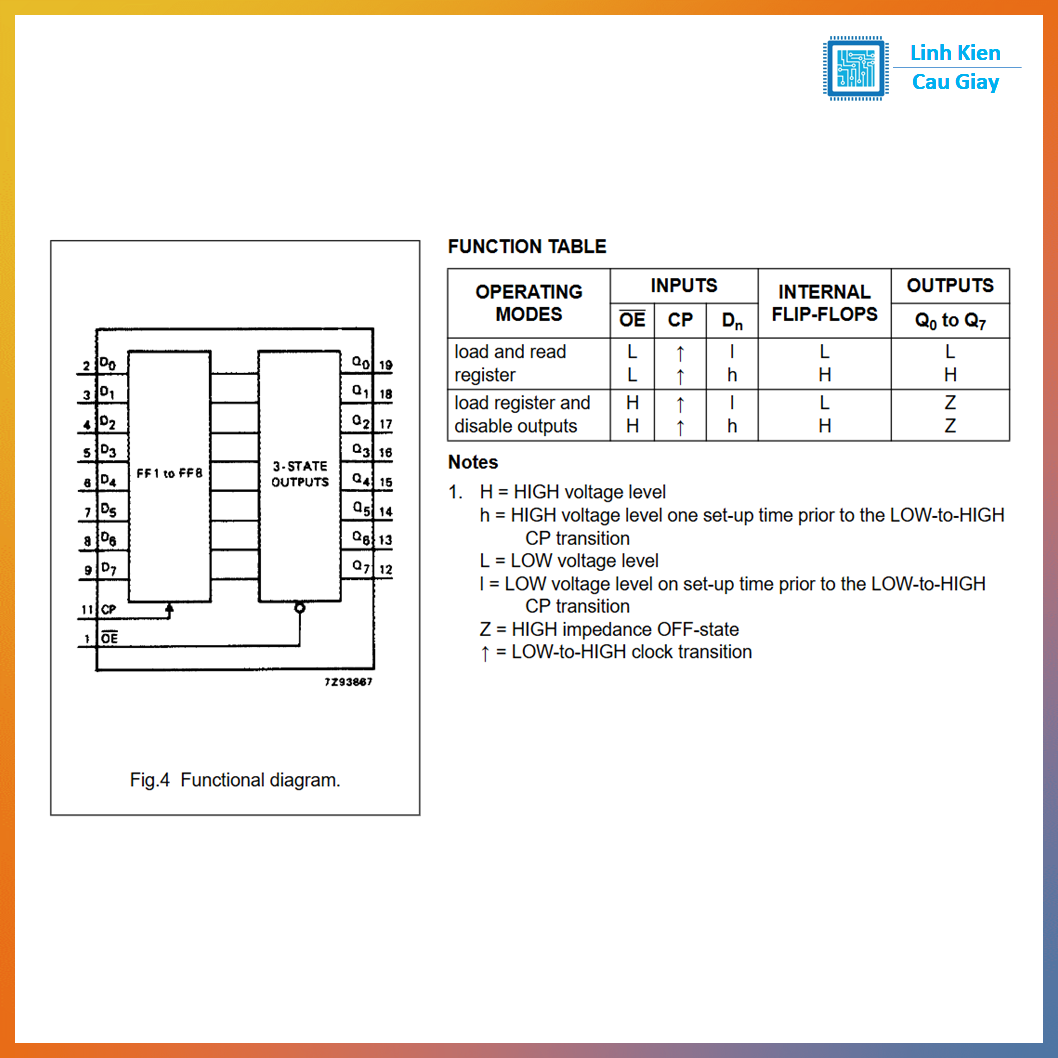

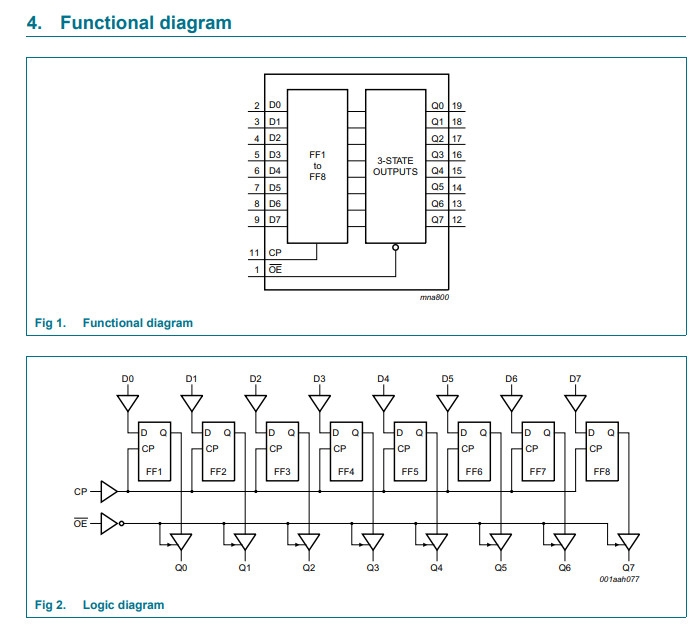

CLK có cạnh tác động (thường cạnh lên): chốt D → Q đồng thời
/OE = 0: Q xuất bình thường
/OE = 1: Q High-Z (ngắt bus)

Thông số kĩ thuật

Chức năng: Octal D-Type Flip-Flop Register, Tri-State outputs
Số kênh: 8 bit (D0…D7 → Q0…Q7)
Điện áp hoạt động (VCC): 2V đến 6V (phổ biến 3.3V / 5V)
Chuẩn logic: CMOS 74HC
Tốc độ: nhanh, phù hợp mạch số/bus
Đóng gói: SOP-20 wide-body 7.2mm (SMD)

Hướng dẫn sử dụng

• Cấp nguồn + chống nhiễu
  VCC (20) → 3.3V hoặc 5V
  GND (10) → GND
  Nên đặt tụ 0.1µF (104) sát VCC–GND

• Đấu dữ liệu
  D0…D7 vào các chân D tương ứng
  Q0…Q7 ra tải logic/bus/driver

• Chốt dữ liệu theo CLK
  Đưa dữ liệu ổn định ở D, sau đó tạo 1 xung CLK → Q cập nhật
  Giữa các xung CLK, Q giữ nguyên (rất ổn định)

• Dùng /OE khi cần dùng chung bus
  /OE = 0 → cho xuất Q
  /OE = 1 → High-Z (tránh xung đột với thiết bị khác)

• Lưu ý tải
  Ngõ ra chỉ kéo tải logic. Nếu kéo nhiều LED/relay, nên dùng transistor/ULN2803/mạch driver.
