Linh kiện điện tử SN74LS90N DIP-14

(Mã SP:CG001161)

Thương hiệu: Chưa cập nhật |

Đánh giá

:

Giá

:

12.000₫

Mô tả :
Đang cập nhật ...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Đa dạng sản phẩm, lĩnh vực Linh kiện điện tử, CNC, 3D, Laser...

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục

Khách hàng dễ dàng theo dõi hành trình đơn hàng online tại mục "Kiểm tra đơn hàng"

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Nhiều hình thức thanh toán + ship hàng linh động: Mua trực tiếp; mua online; chuyển khoản; ship COD

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

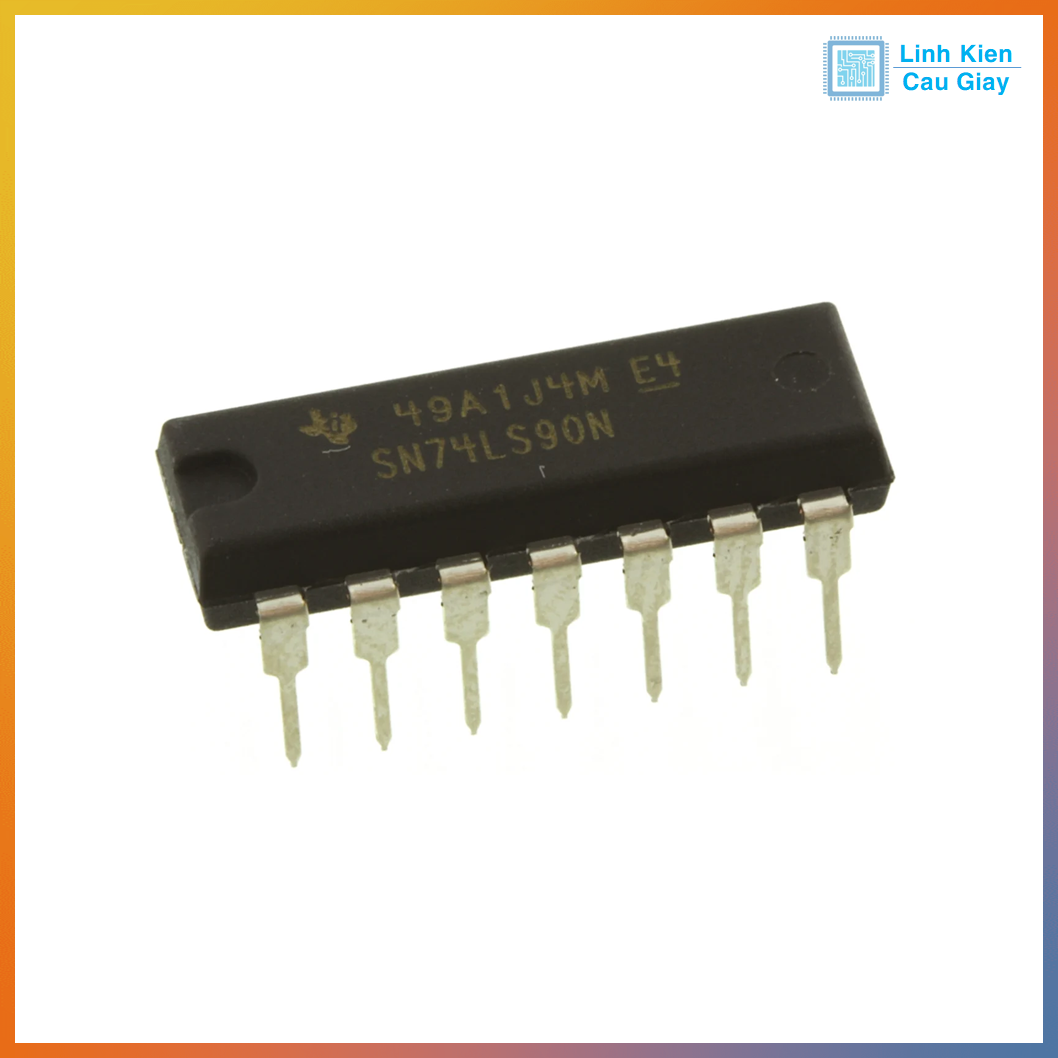

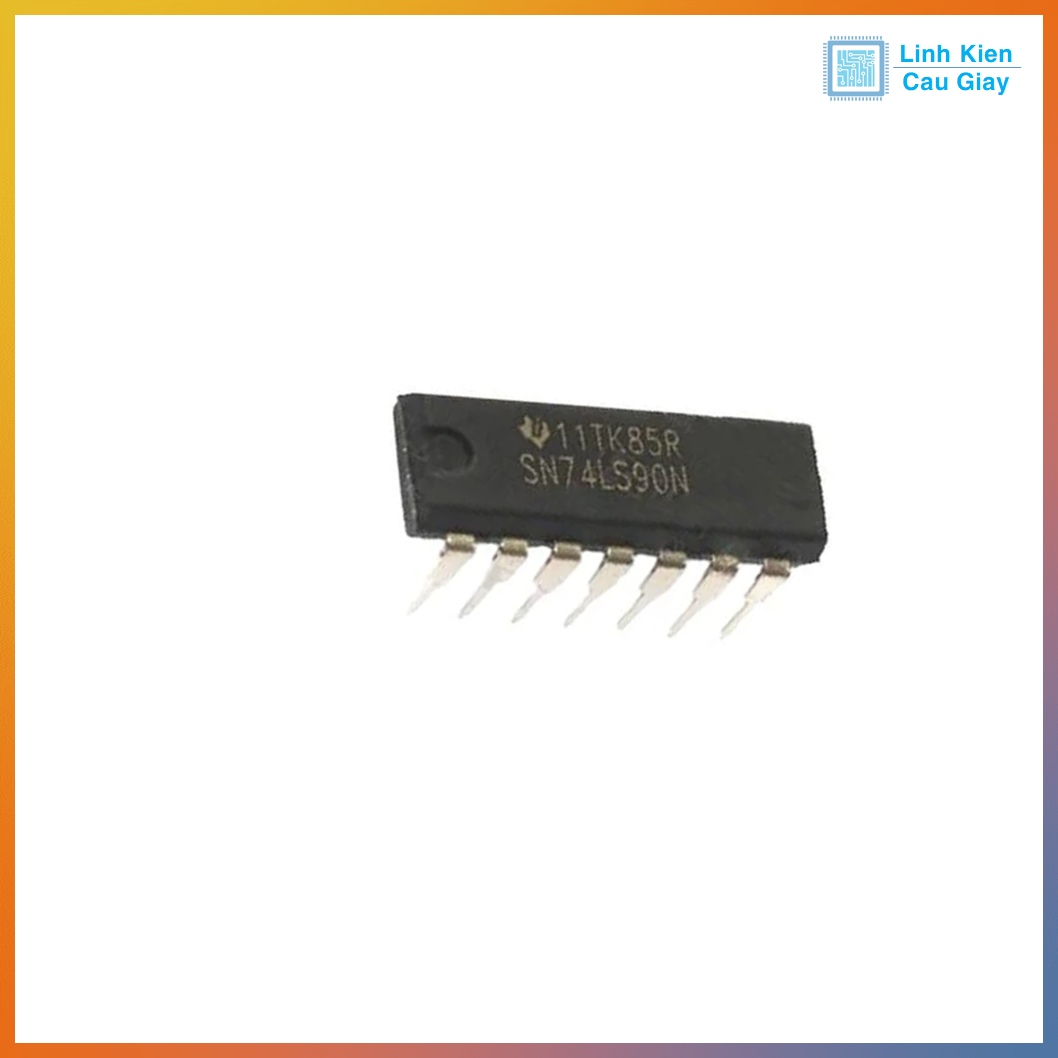

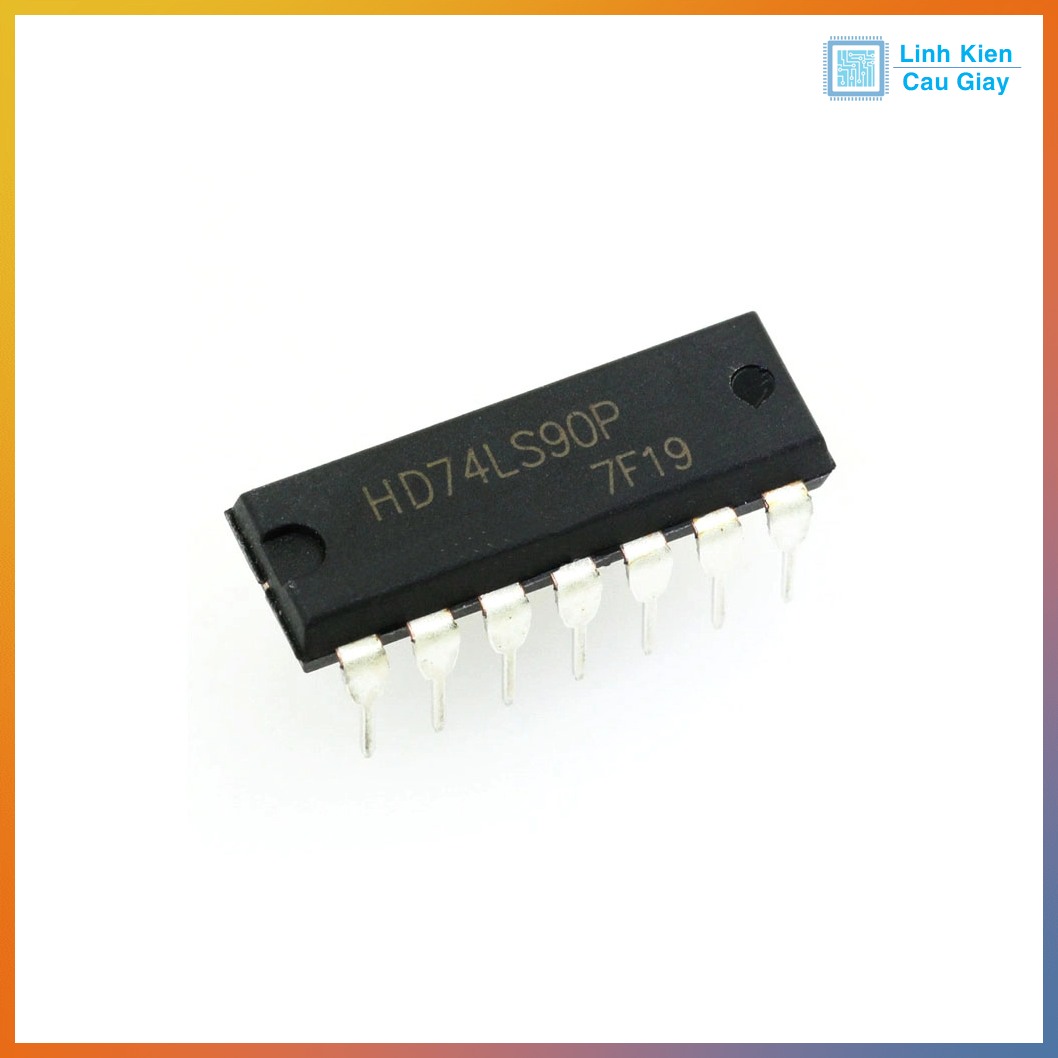

Linh kiện điện tử SN74LS90N DIP-14

Mô tả sản phẩm

SN74LS90N là IC bộ đếm chia tần 4 bit tích hợp sẵn mạch chia tần số và đếm thập phân. Đây là dòng IC thuộc họ TTL (Transistor-Transistor Logic) hoạt động ổn định, tốc độ cao, được ứng dụng nhiều trong các mạch đo tần số, hiển thị LED 7 đoạn, đồng hồ số hoặc các hệ thống đếm xung.

Sản phẩm đóng gói chuẩn DIP-14, dễ dàng cắm thử nghiệm trên breadboard hoặc hàn vào PCB mạch in.

Ứng dụng

  • Bộ đếm số thập phân trong đồng hồ, bộ đếm sự kiện

  • Mạch hiển thị LED 7 đoạn đếm từ 0–9

  • Hệ thống đo xung, đo tần số tín hiệu

  • Thiết kế mạch chia tần, chia hệ số 2, 5 hoặc 10

  • Mạch lập trình học tập về logic số, kỹ thuật số cơ bản

  • Ứng dụng DIY, nghiên cứu, giảng dạy

Sơ đồ chân

Chân Ký hiệu Mô tả chức năng
1 R1 Reset 1
2 R2 Reset 2
3 CK A Clock vào A (chân xung vào)
4 Q0 Ngõ ra bit 0 (LSB)
5 Q1 Ngõ ra bit 1
6 Q2 Ngõ ra bit 2
7 GND Mass (nối đất)
8 Q3 Ngõ ra bit 3 (MSB)
9 CK B Clock vào B (chân xung phụ)
10 R91 Set về giá trị ban đầu (1)
11 R92 Set về giá trị ban đầu (2)
12 NC Không sử dụng (No Connect)
13 NC Không sử dụng (No Connect)
14 VCC Nguồn cấp (+5V)

Thông số kĩ thuật

Thông số Giá trị
Mã sản phẩm SN74LS90N
Loại IC Bộ đếm chia tần số thập phân 4 bit
Công nghệ TTL (Transistor-Transistor Logic)
Điện áp hoạt động 4.75V ~ 5.25V
Dòng tiêu thụ < 20mA (tùy mức logic)
Tốc độ hoạt động Lên đến vài MHz (tùy điều kiện)
Kiểu đóng gói DIP-14 dễ cắm thử nghiệm
Nhiệt độ hoạt động -40°C đến +85°C
Ứng dụng điển hình Mạch đồng hồ số, LED 7 đoạn, đếm sự kiện

Hình ảnh - Hướng dẫn sử dụng

  1. Cấp nguồn 5V cho chân VCC, nối GND.

  2. Cấp xung Clock vào chân CK A để bắt đầu đếm.

  3. Ngõ ra Q0 – Q3 cung cấp dữ liệu nhị phân tương ứng với số đếm.

  4. Có thể sử dụng chân Reset để đưa bộ đếm về giá trị ban đầu.

  5. Dùng kết hợp với LED 7 đoạn hoặc mạch hiển thị để hiển thị số đếm.

📌 Kết hợp với các IC 74LS47, 74HC595 để hiển thị số đếm ra LED hoặc mở rộng đếm nhiều bậc.

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
