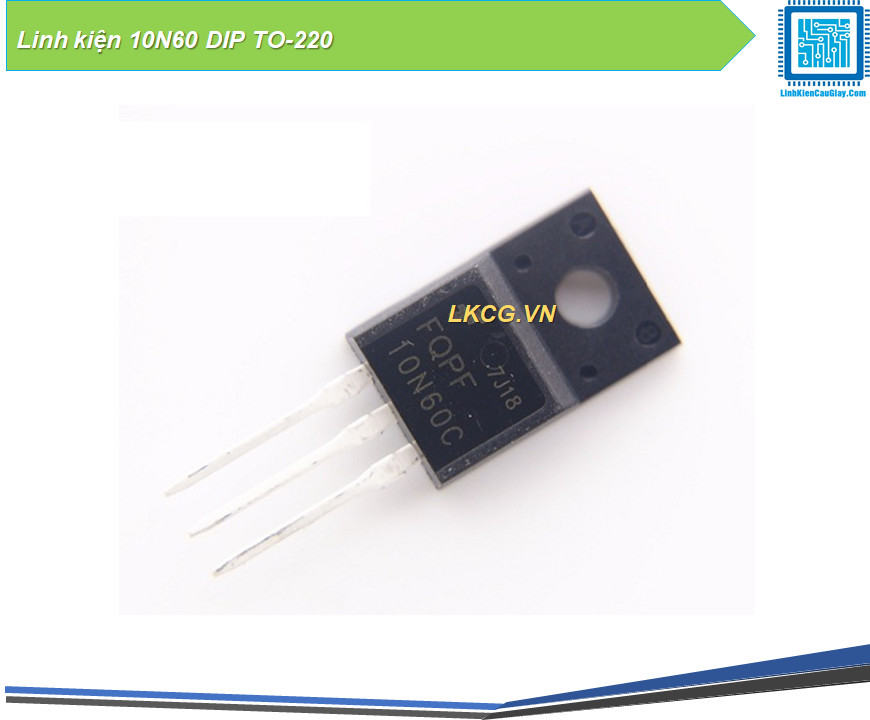

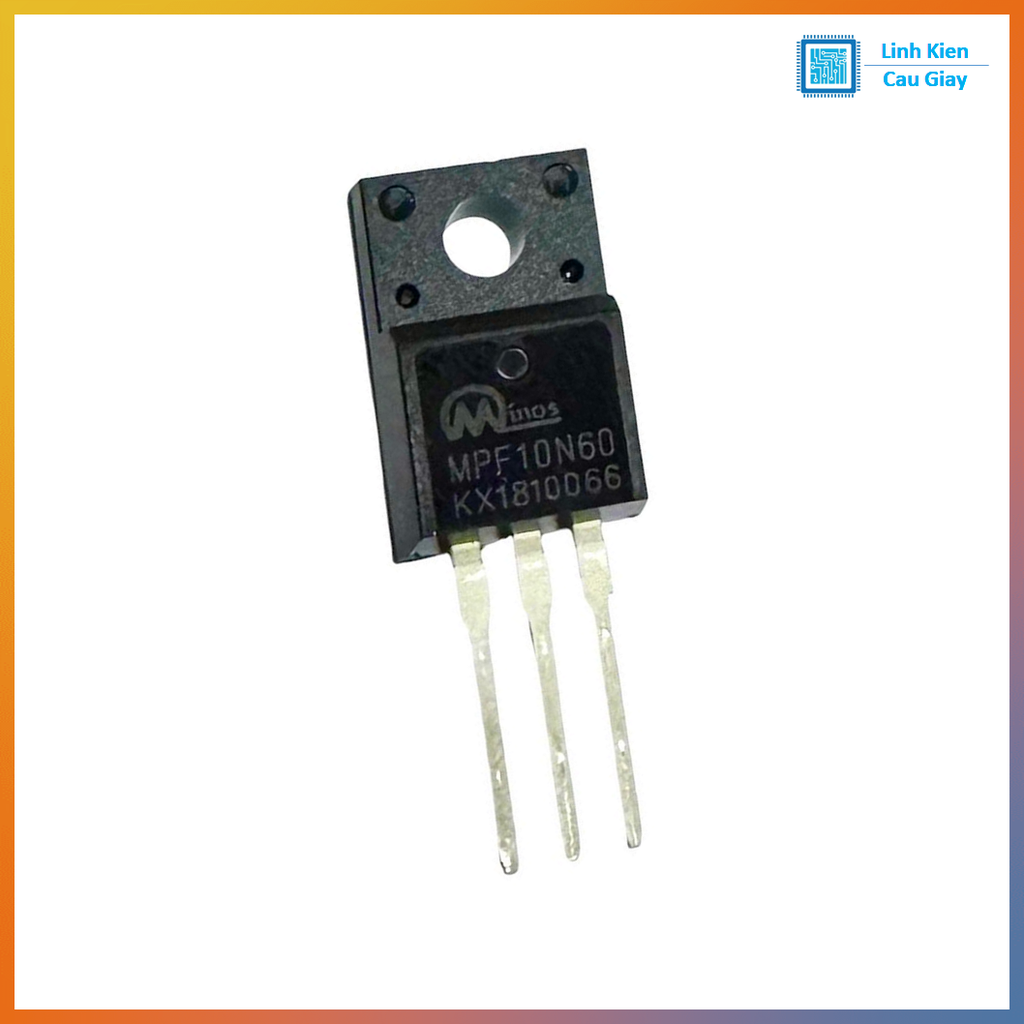

MOSFET 10N60 TO-220 N-kênh 600V (Transistor công suất 10N60)

Mô tả sản phẩm

10N60 TO-220 là MOSFET công suất kênh N điện áp cao 600V, chuyên dùng làm khóa công suất cho nguồn xung (SMPS), mạch inverter, mạch kích biến áp xung và các ứng dụng đóng cắt PWM. Dạng TO-220 chân cắm dễ hàn, dễ thay thế, bắt tản nhiệt thuận tiện, phù hợp sửa chữa bo nguồn TV/adapter/sạc và DIY mạch công suất.

10N60 là MOSFET kênh N dùng cho mạch điện áp cao, hoạt động như công tắc điện tử đóng/ngắt nhanh theo xung PWM để điều khiển năng lượng qua biến áp xung/cuộn cảm. Vỏ TO-220 giúp tản nhiệt tốt hơn, phù hợp chạy tải vừa đến lớn khi có heatsink và mạch bảo vệ đúng chuẩn.

Ứng dụng

Nguồn xung SMPS: TV, màn hình, adapter, sạc, nguồn tổ ong
Mạch inverter/driver biến áp xung, mạch kích
Mạch đóng cắt PWM công suất điện áp cao
Mạch điều khiển tải cảm ứng (biến áp xung, cuộn dây) kèm snubber/bảo vệ

Sơ đồ chân

Nhìn mặt chữ (mặt in mã) hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Tab tản nhiệt (lưng kim loại): Drain (D)

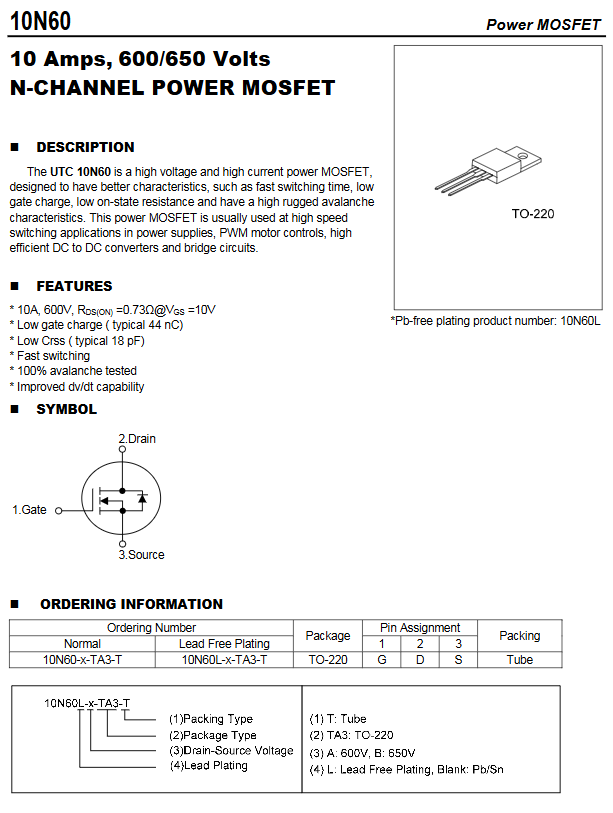

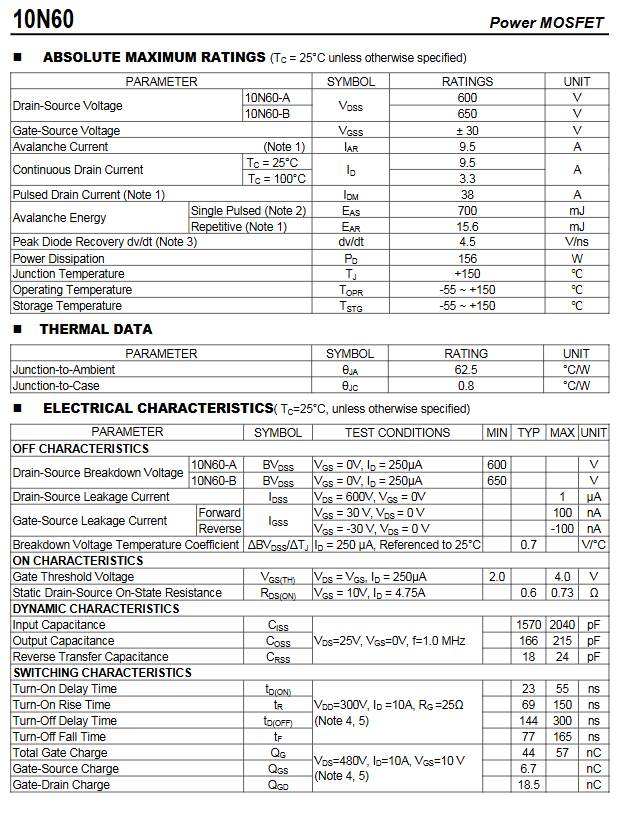

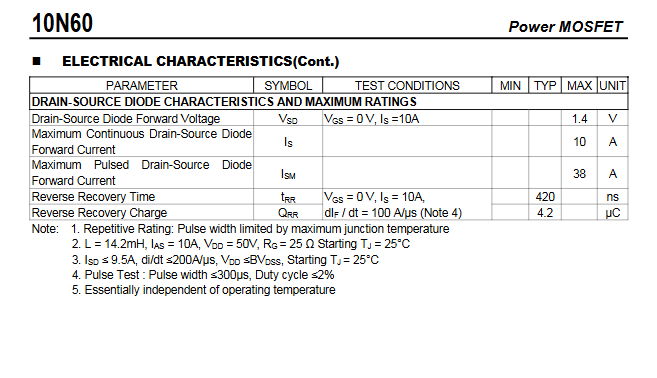

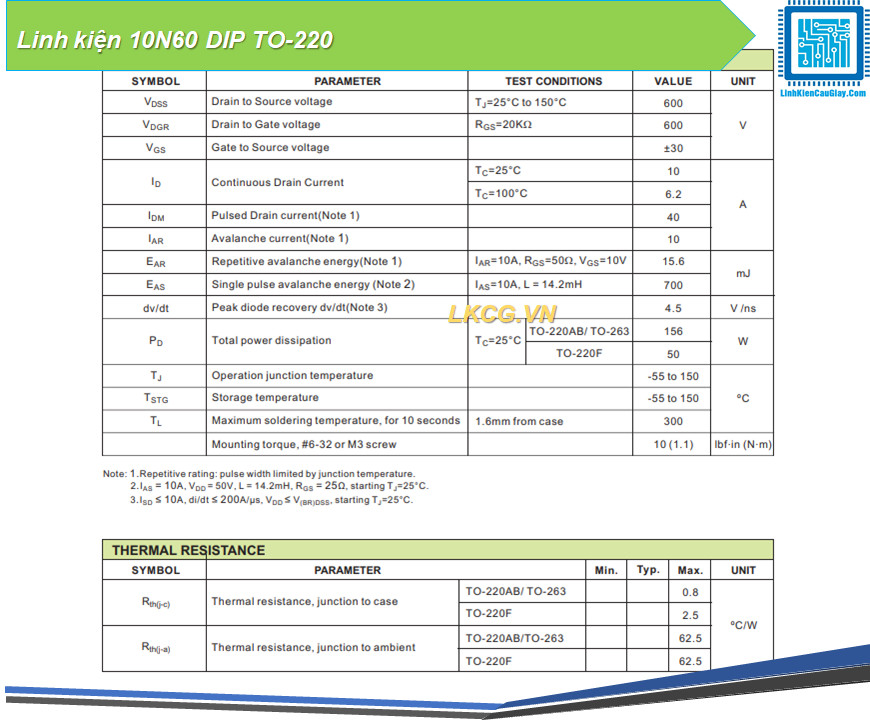

Thông số kĩ thuật

Loại: N-Channel Power MOSFET
VDS (Drain-Source): 600V
ID (Dòng Drain): khoảng 10A (phụ thuộc điều kiện tản nhiệt)
VGS (Gate-Source max): thường gặp ±20V
Đóng gói: TO-220 (3 chân)
Lưu ý: các biến thể 10N60/10N60A/10N60C có thể khác RDS(on), tốc độ chuyển mạch… khi thay thế nên đối chiếu mã trên thân linh kiện

Hướng dẫn sử dụng

Hàn đúng chân G-D-S, kiểm tra kỹ trước khi cấp nguồn
Bắt tản nhiệt khi chạy lâu hoặc tải lớn; nếu bắt chung vào khung kim loại có thể cần cách điện vì tab thường là Drain
Gate nên có điện trở nối tiếp (thường 10–100Ω) và điện trở kéo xuống để tránh trôi trạng thái
Nguồn xung nên có snubber/clamp theo thiết kế để hạn chế quá áp đỉnh tại Drain
Khi thay trên bo nguồn: kiểm tra diode nhanh, tụ lọc, điện trở mồi, IC PWM/driver để tránh “thay xong nổ lại”

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
