MOSFET dán IRF3205S TO-263 (D2PAK) 55V 110A kênh N

Mô tả sản phẩm

IRF3205S SMD TO-263 (D2PAK) là MOSFET công suất kênh N 55V – 110A, RDS(on) thấp 8mΩ (khi kích gate 10V), chuyên dùng cho các mạch nguồn DC công suất, PWM điều tốc motor, dim LED, inverter DC-DC, BMS/ắc quy. Dạng TO-263 dán (SMD) tản nhiệt tốt qua bản đồng PCB, phù hợp lắp ráp công nghiệp và sửa chữa mạch công suất

IRF3205S là MOSFET kênh N nổi bật nhờ trở kháng dẫn thấp, giúp giảm nóng và tăng hiệu suất khi đóng cắt tải dòng lớn. Gói D2PAK/TO-263 phù hợp các bo công suất cần tản nhiệt qua PCB (đổ đồng, via nhiệt) hoặc gắn heatsink theo thiết kế.

Ứng dụng

PWM điều tốc động cơ DC, quạt, bơm mini, tải dòng lớn
Dim LED công suất, dải LED 12V/24V
Nguồn DC-DC công suất, mạch inverter DC, UPS/ắc quy (phần DC)
Mạch bảo vệ pin/BMS, mạch công suất trong xe điện mô hình

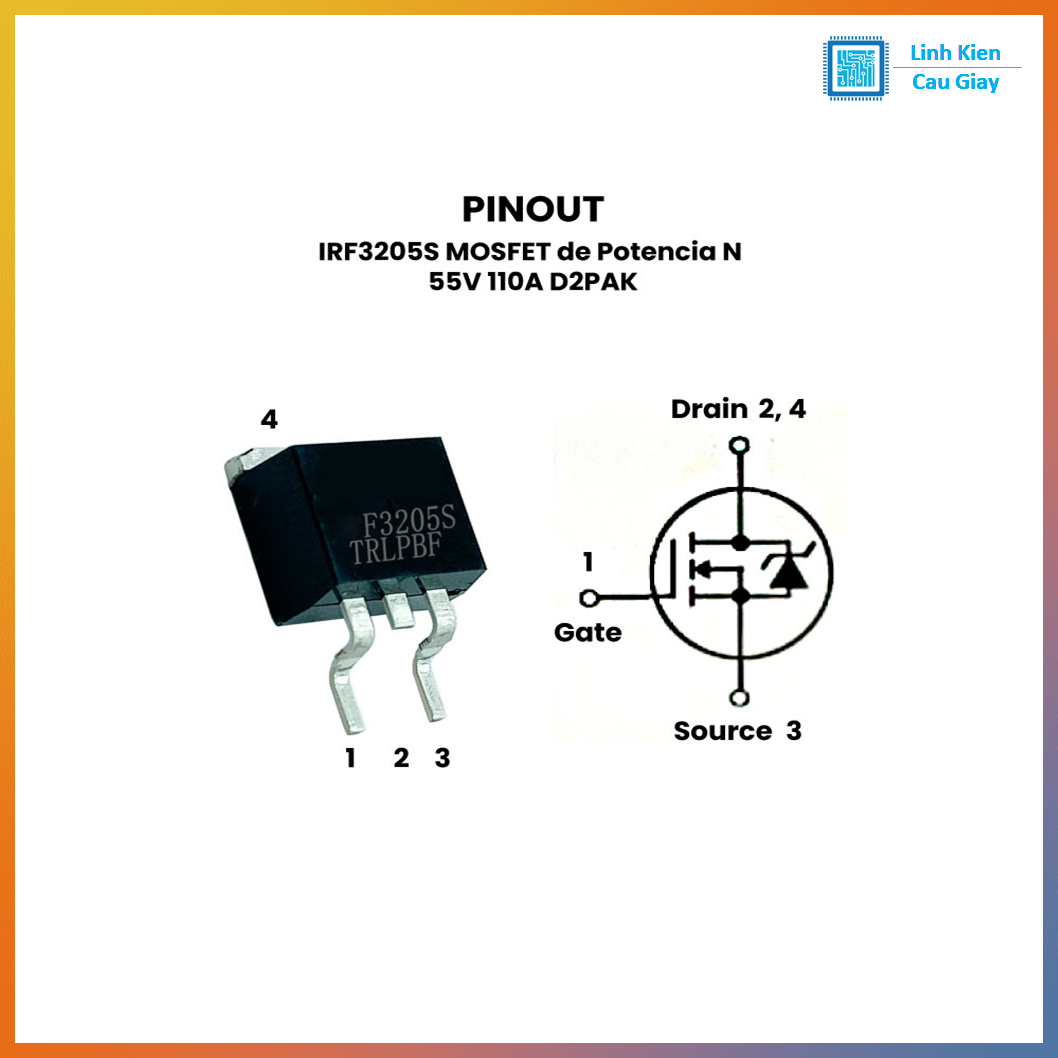

Sơ đồ chân

Nhìn mặt linh kiện (mặt có chữ), theo chuẩn D2PAK:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Tab/miếng tản nhiệt lớn: Drain

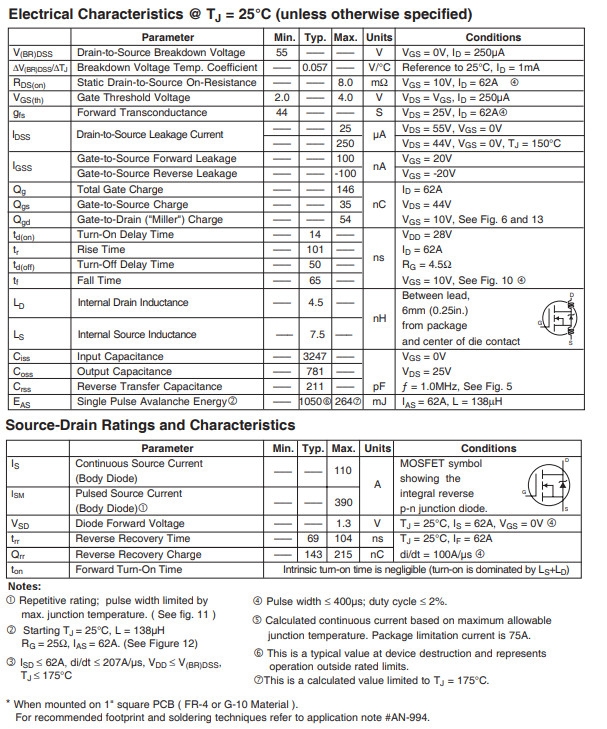

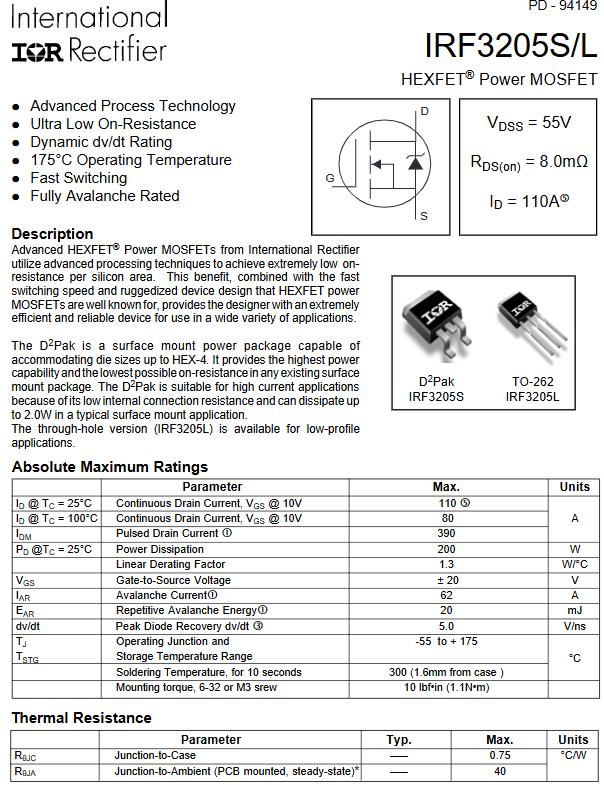

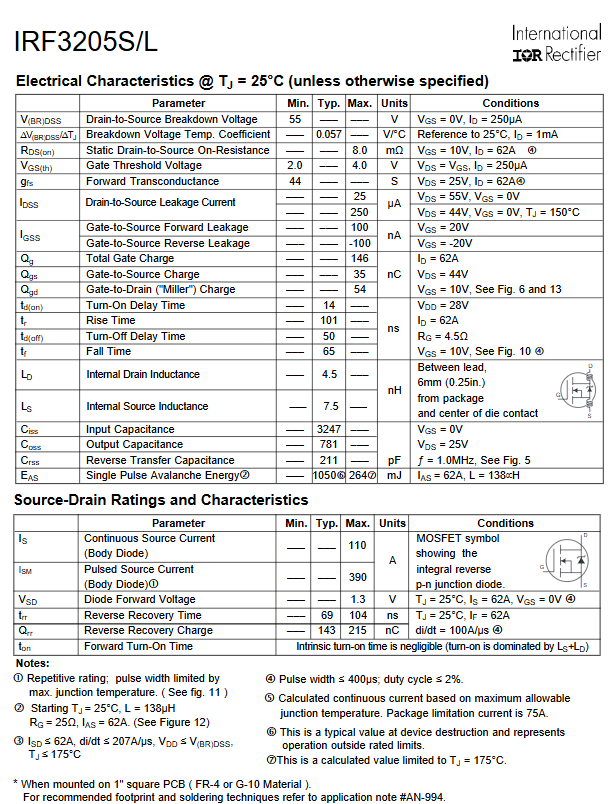

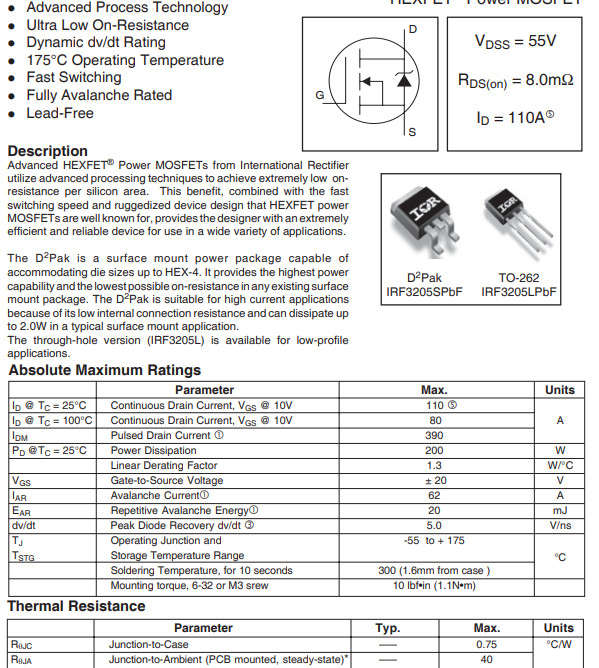

Thông số kĩ thuật

VDS (Drain-Source): 55V
ID liên tục: 110A (@25°C, theo điều kiện tản nhiệt)
RDS(on) max: 8 mΩ @ VGS=10V
VGS max: ±20V
Công suất Pd: 200W (theo điều kiện datasheet)

Hướng dẫn sử dụng

Dùng mạch low-side là dễ và hiệu quả: Source về GND, Drain nối cực âm tải, cực dương tải lên +V
Kích gate đúng mức: loại này tối ưu khi VGS khoảng 10V để đạt RDS(on) thấp (giảm nóng)
Gate nên có điện trở nối tiếp 10–100Ω + điện trở kéo xuống 10k–100k để chống nhiễu/trôi trạng thái
Tải cảm ứng (motor/relay/solenoid): bắt buộc có diode dập xung/TVS/snubber để bảo vệ MOSFET
TO-263 cần đổ đồng dày + via nhiệt dưới pad tab để tản nhiệt tốt (chạy tải lớn thì thiết kế PCB quyết định rất nhiều)

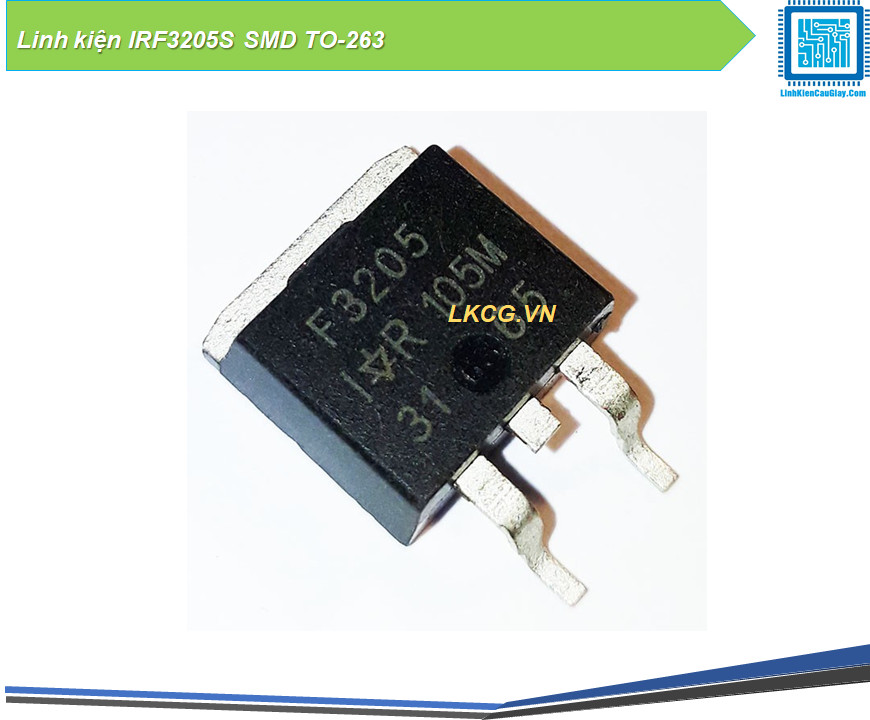

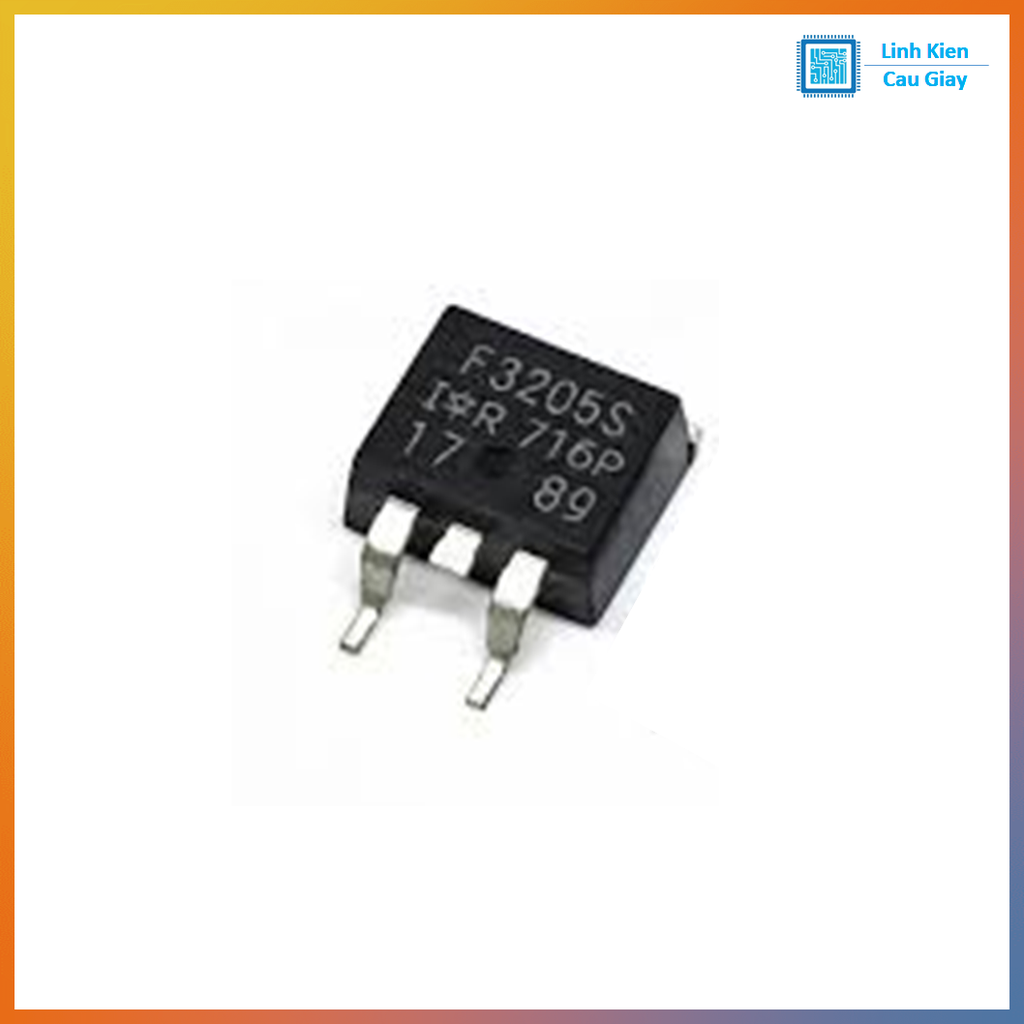

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
