MOSFET 4N60C TO-220 N-kênh 600V (Transistor công suất 4N60C)

Mô tả sản phẩm

4N60C TO-220 là MOSFET N-Channel điện áp cao 600V, dòng tải lớn, chuyên dùng trong mạch nguồn xung (SMPS), inverter, mạch kích biến áp xung, mạch đóng cắt PWM. Dạng TO-220 dễ hàn, dễ bắt tản nhiệt, rất phổ biến khi sửa chữa nguồn TV/adapter/sạc và các mạch công suất điện áp cao.

4N60C là MOSFET kênh N chuyên cho ứng dụng đóng cắt điện áp cao. Linh kiện thường được dùng làm khóa công suất trong nguồn xung, giúp đóng/ngắt nhanh theo xung PWM để đạt hiệu suất tốt. Vỏ TO-220 chắc chắn, phù hợp lắp tản nhiệt khi chạy tải lớn hoặc làm việc lâu.

Ứng dụng

Nguồn xung SMPS: TV, màn hình, adapter, sạc, nguồn tổ ong
Mạch inverter, mạch driver biến áp xung
Mạch đóng cắt PWM công suất điện áp cao
Mạch điều khiển tải cảm ứng (cuộn dây, biến áp xung) kèm mạch bảo vệ
Sửa chữa bo nguồn, thay thế MOSFET 600V cùng phân khúc (đúng thông số)

Sơ đồ chân

Nhìn mặt chữ (mặt có in mã) hướng về bạn, chân hướng xuống:
Chân 1: Gate (G)
Chân 2: Drain (D)
Chân 3: Source (S)
Lưu ý: Tab tản nhiệt (lưng kim loại) thường nối với Drain (D).

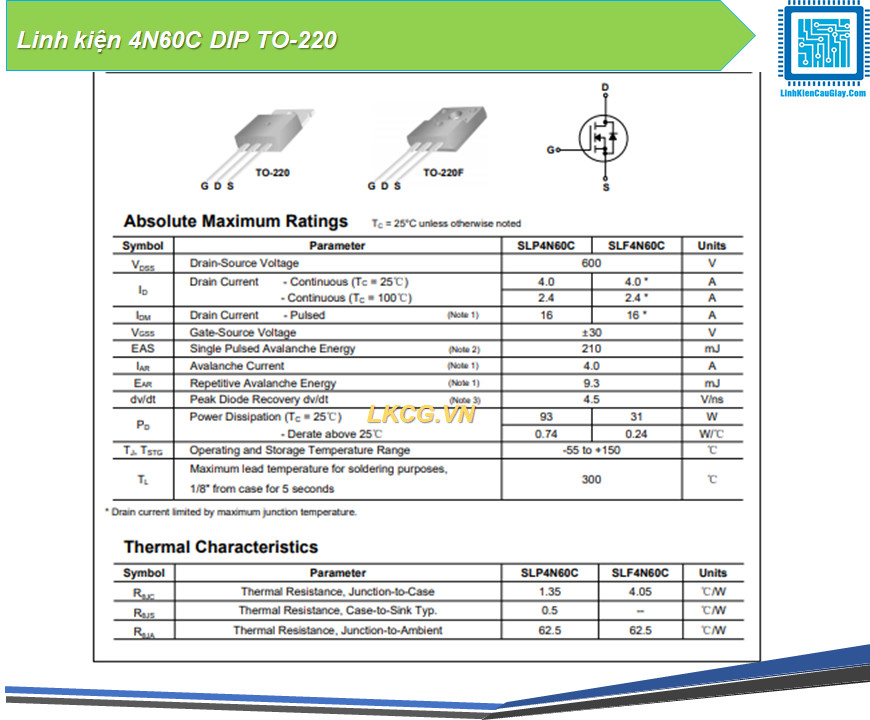

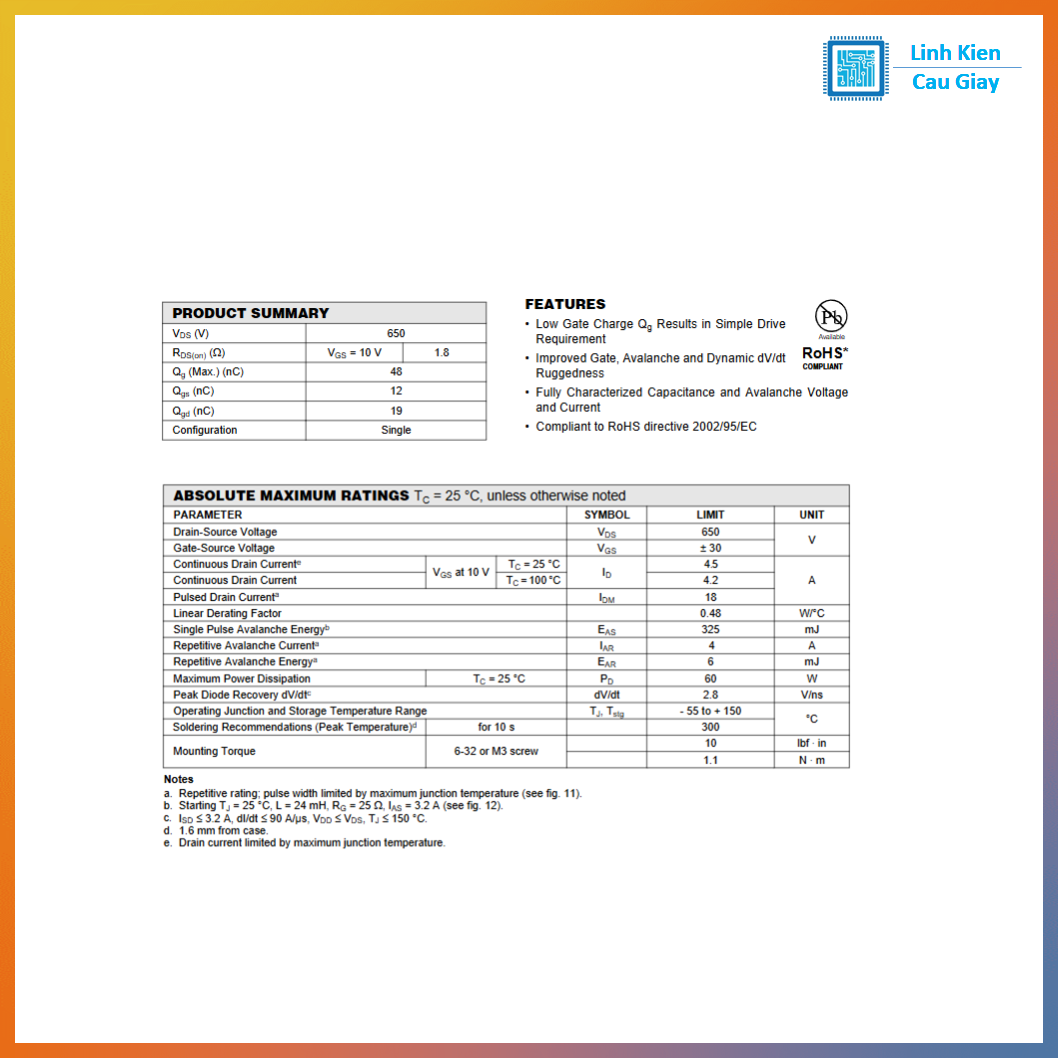

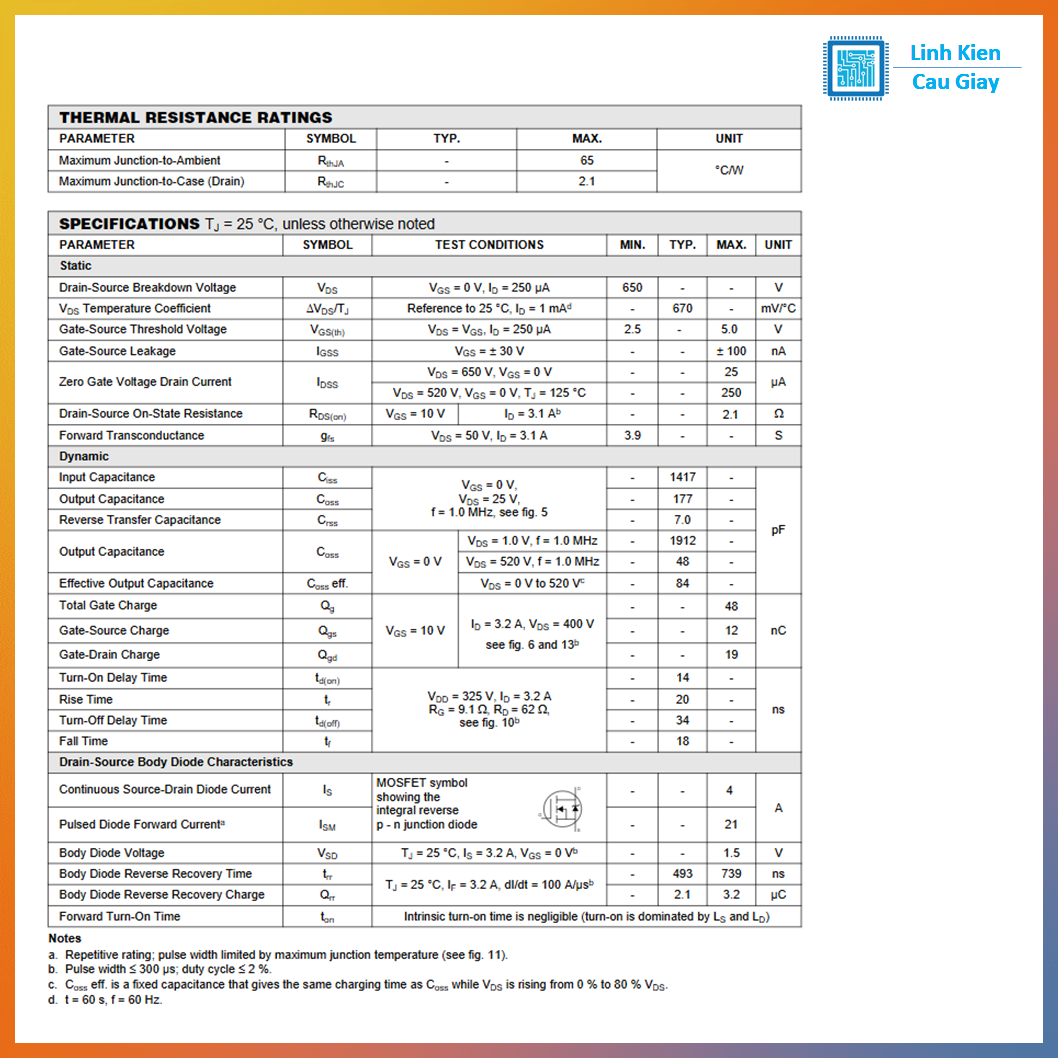

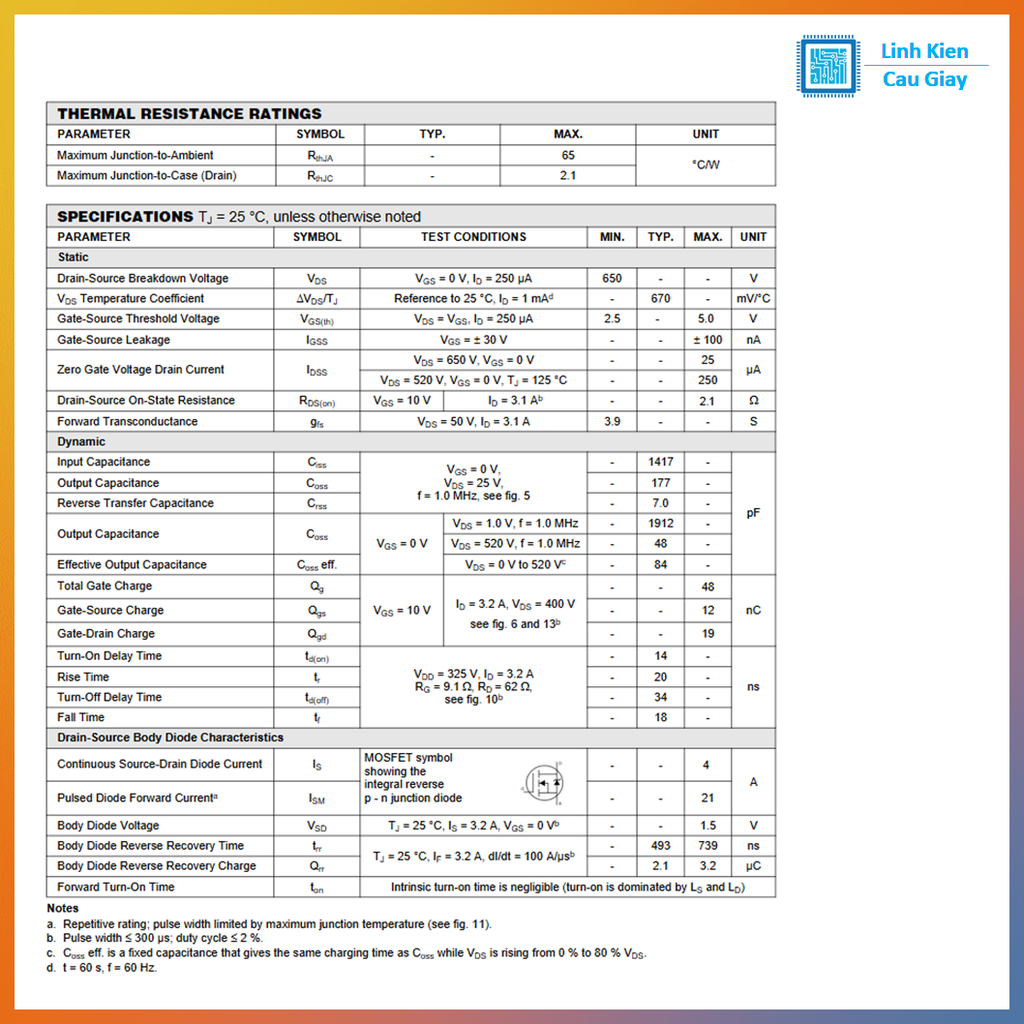

Thông số kĩ thuật

Loại: N-Channel Power MOSFET
VDS (Drain-Source): 600V
ID (Dòng Drain): khoảng 4A (tùy hãng/phiên bản)
VGS (Gate-Source): ±20V (thường gặp)
Đóng gói: TO-220 (3 chân)
Đặc tính: phù hợp đóng cắt tần số cao, dùng trong nguồn xung và mạch công suất

Hướng dẫn sử dụng

Xác định đúng chân G-D-S trước khi hàn, tránh cắm ngược
Nếu chạy nóng: bắt tản nhiệt + keo cách điện/mica (nếu cần cách tab với chassis)
Gate nên có điện trở gate (thường 10–100Ω) tùy mạch để giảm nhiễu và rung
Với tải cảm ứng/biến áp xung: cần snubber RC, diode, clamp theo thiết kế để bảo vệ MOSFET
Trước khi thay trên mạch nguồn: kiểm tra tụ, diode, IC PWM, điện trở mồi… để tránh “thay xong nổ lại”

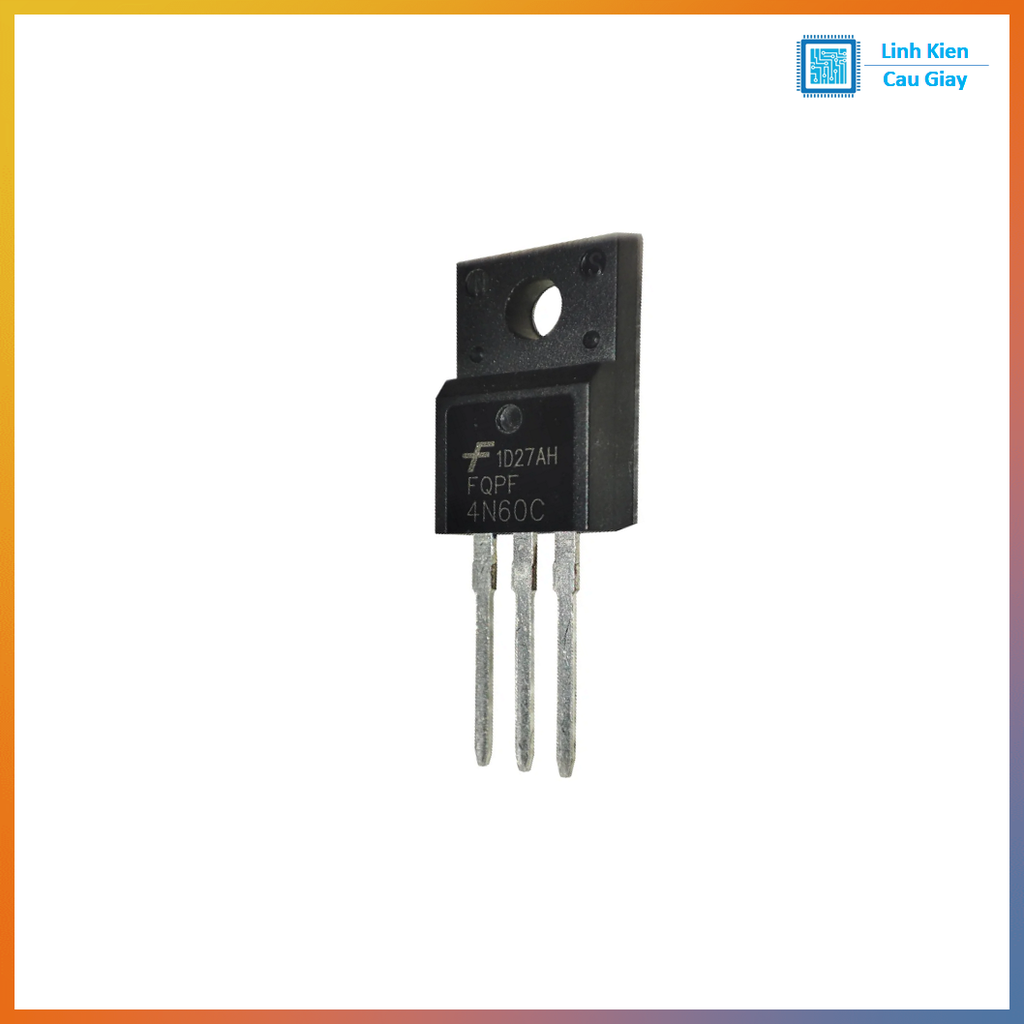

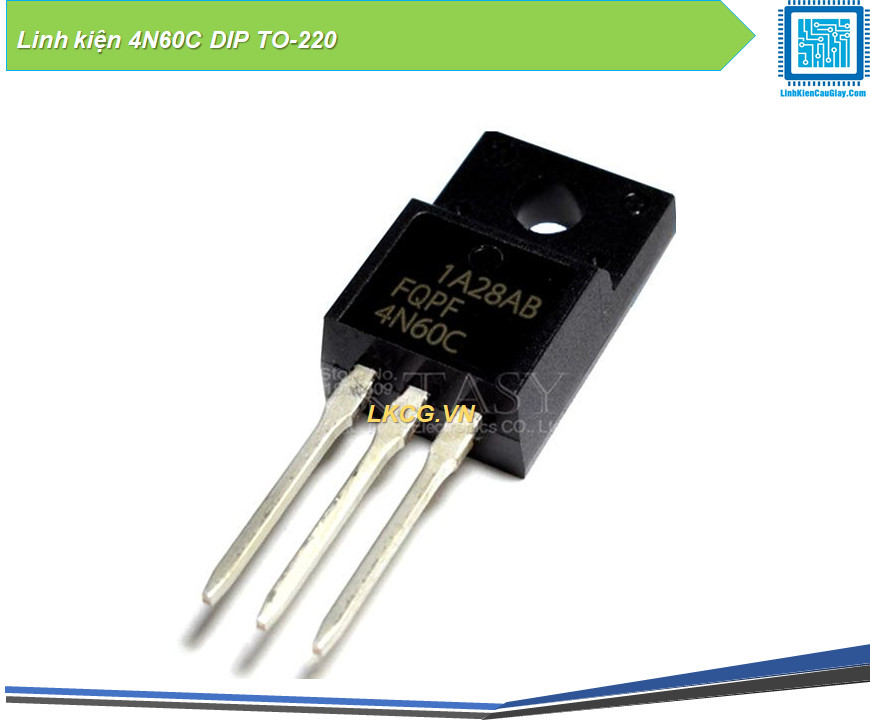

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
