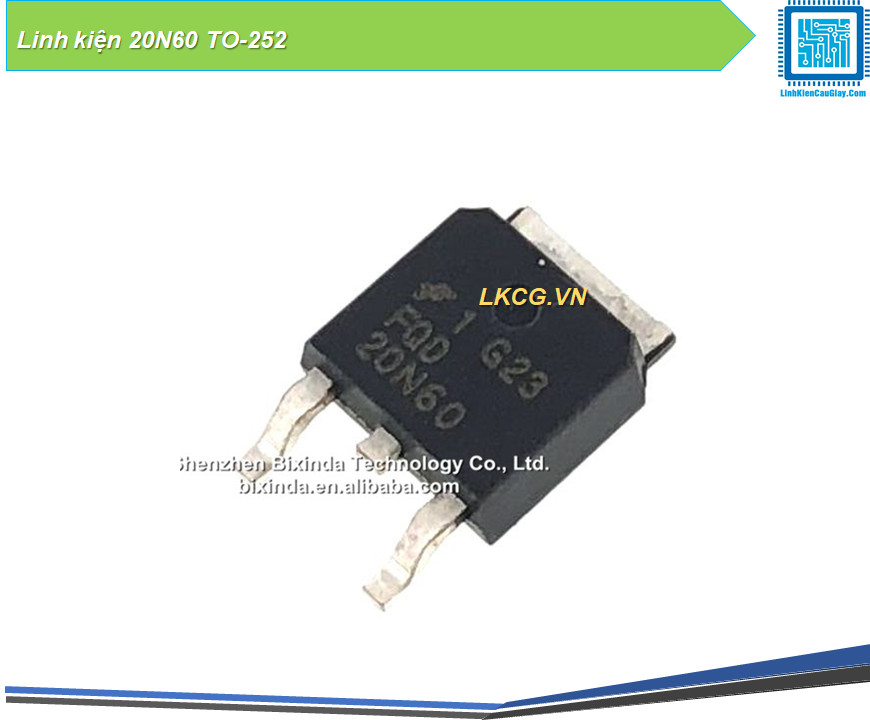

MOSFET 20N60 dán TO-252 (DPAK) 600V 20A – MOSFET kênh N công suất cao

Mô tả sản phẩm

LM20N60 TO-252 (DPAK) là MOSFET kênh N công suất cao dùng cho các mạch nguồn xung (SMPS), UPS, inverter, điều khiển tải cảm… Ưu điểm là chịu áp cao 600V, dòng tải lớn, đóng cắt nhanh, phù hợp làm khóa công suất phía sơ cấp hoặc các mạch chuyển đổi năng lượng cần linh kiện bền và dễ thay thế.

IC/linh kiện 20N60 (TO-252) là MOSFET kênh N dùng làm phần tử đóng/ngắt công suất. Mã “20N60” có thể có nhiều phiên bản theo hãng; thông số phổ biến thường gặp là 600V – 20A, và RDS(on) khoảng 0.32–0.45Ω @ VGS=10V (tham khảo datasheet).

Ứng dụng

Nguồn xung AC-DC / DC-DC, nguồn tổ ong, nguồn công suất
UPS, bộ nghịch lưu (inverter), mạch chopper / chuyển đổi công suất
Điều khiển động cơ/tải cảm, mạch đóng cắt công suất cao áp

Sơ đồ chân

Pin 1: Gate (G)
Pin 2: Drain (D)
Pin 3: Source (S)

Gợi ý khi hàn: gói TO-252 thường có miếng tản nhiệt lớn giúp thoát nhiệt tốt (thực tế hay nối về cực D theo chuẩn DPAK)

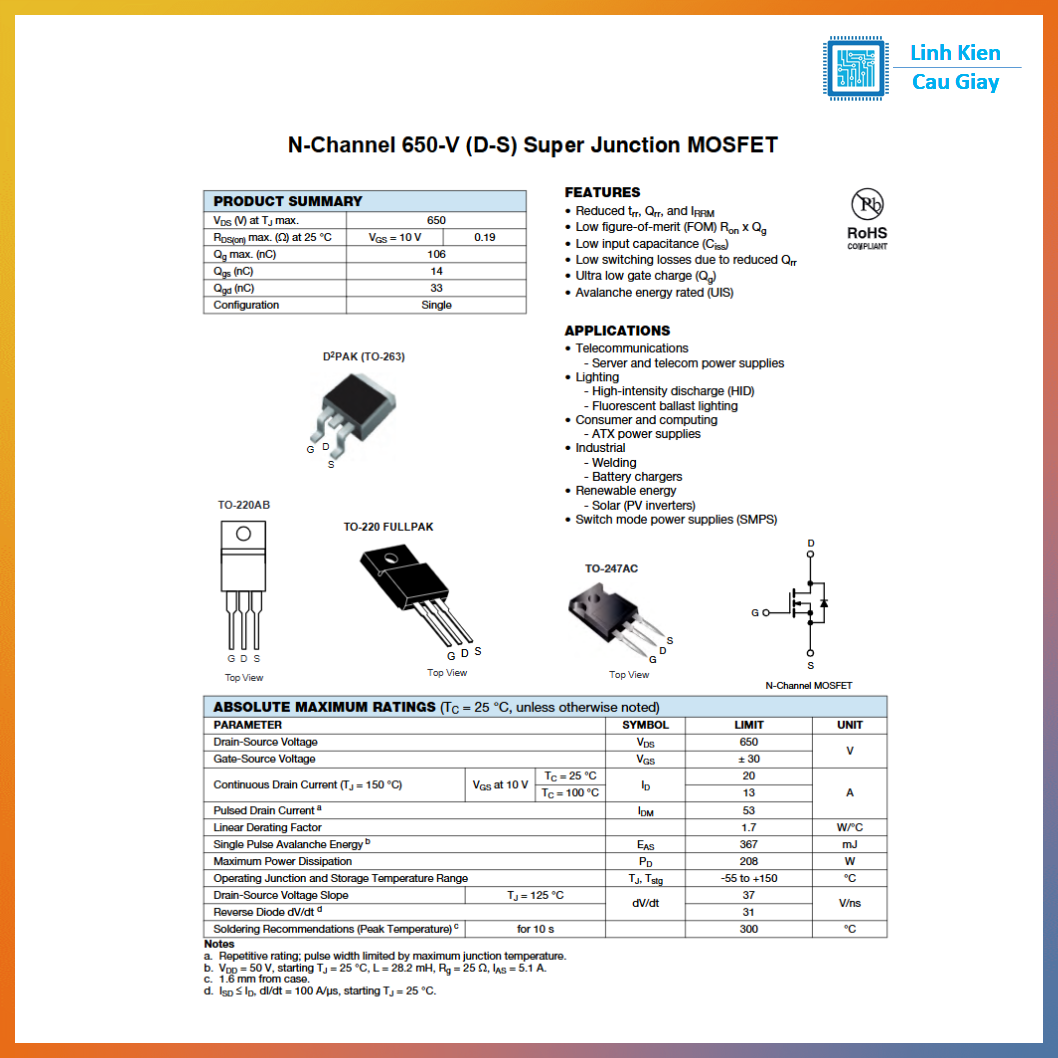

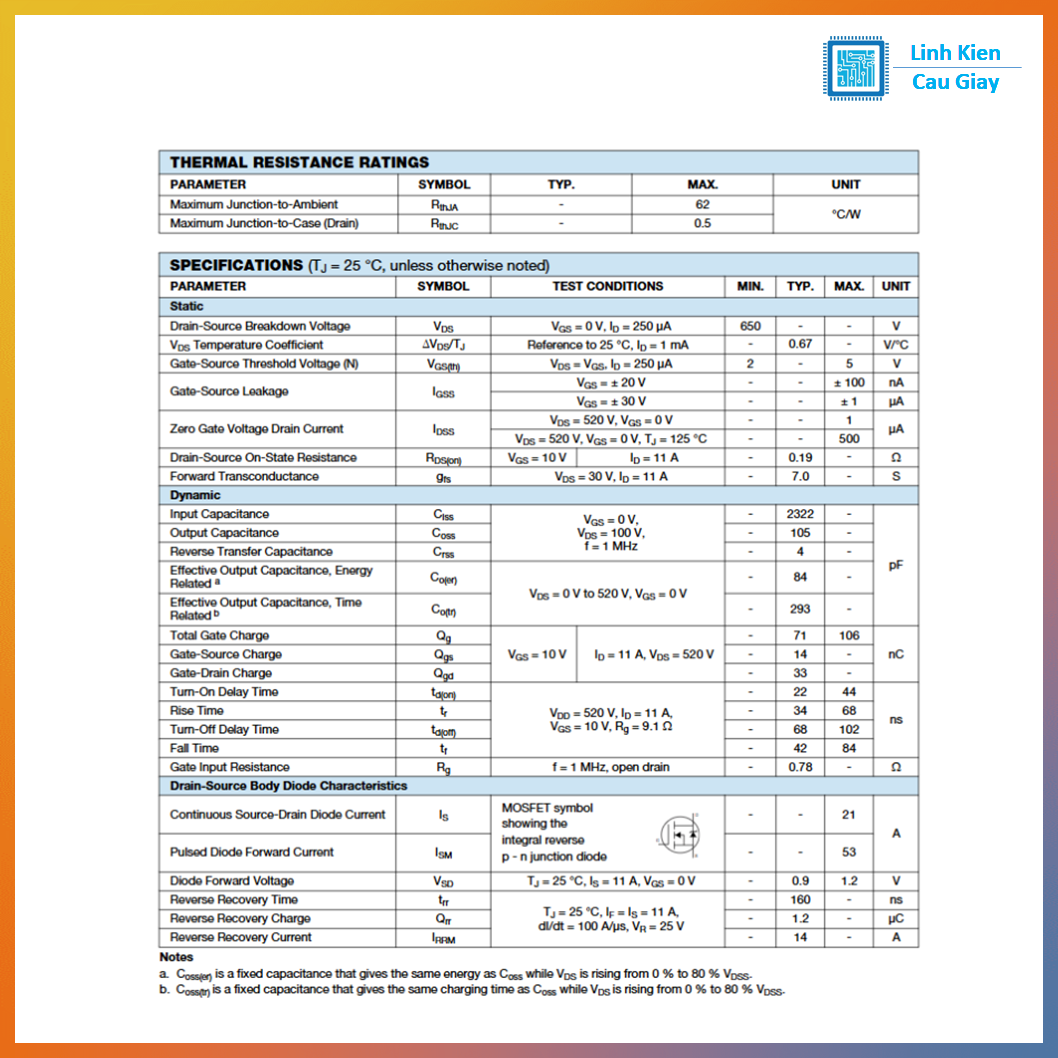

Thông số kĩ thuật

Loại: N-Channel Power MOSFET
Điện áp VDS: 600V
Dòng ID liên tục: 20A
RDS(on): typ ~0.32Ω, max ~0.45Ω @ VGS=10V, ID=10A
VGS(th): khoảng 2–4V (tham khảo)

Lưu ý nhỏ: cùng mã “20N60” nhưng khác hãng có thể chênh một số tham số (đặc biệt RDS(on), Qg).

Hướng dẫn sử dụng

Chọn đúng vai trò: 20N60 hợp làm khóa công suất high-voltage trong nguồn xung/UPS/inverter.
Điều khiển gate: nên có điện trở gate (Rg) để giảm nhiễu/ringing; đảm bảo VGS đủ mức theo thiết kế (thường 10V cho MOSFET thường).
Tải cảm (motor/biến áp/cuộn cảm): cần mạch dập xung/snubber/diode phù hợp để bảo vệ MOSFET.
Tản nhiệt: ưu tiên pad đồng lớn dưới TO-252 (và thông gió tốt) để MOSFET mát, bền khi tải nặng.

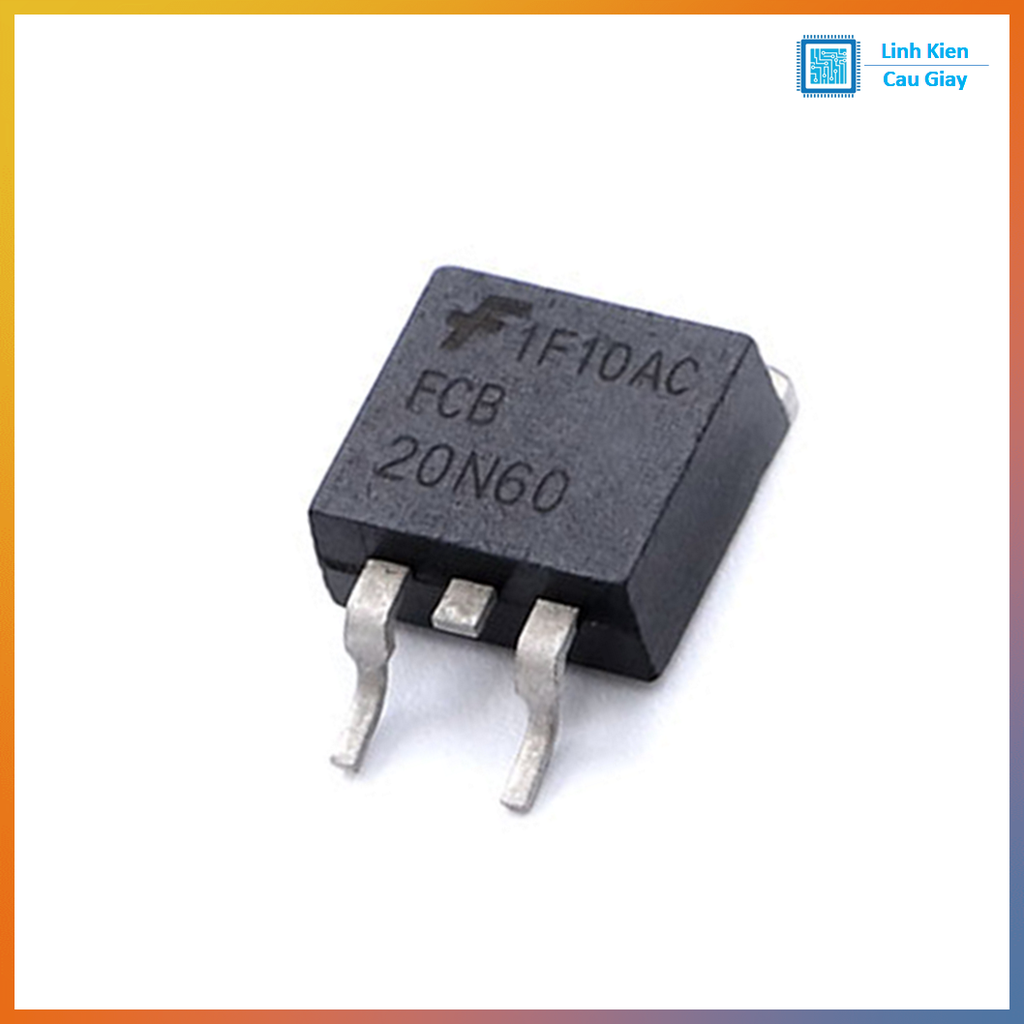

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
